余热锅炉科技名词定义
中文名称：余热锅炉英文名称：heat recovery boiler 其他名称：废热锅炉(waste heat boiler) 定义：利用各种工业过程中的废气、废料或废液中的显热或(和)其可燃物质燃烧后产生的热量的锅炉。
或在燃油(或燃气)的联合循环机组中，利用从燃气轮机排出的高温烟气热量的锅炉。
所属学科：电力（一级学科）；锅炉（二级学科）本内容由全国科学技术名词审定委员会审定公布
百科名片
余热锅炉余热锅炉由锅筒、活动烟罩、炉口段烟道、斜1段烟道、斜2段烟道、末1段烟道、末2段烟道、加料管（下料溜）槽、氧枪口、氮封装置及氮封塞、人孔、微差压取压装置、烟道的支座和吊架等组成。
余热锅炉共分为六个循环回路，每个循环回路由下降管和上升管组成，各段烟道给水从锅筒通过下降管引入到各个烟道的下集箱后进入各受热面，水通过受热面后产生蒸汽进入进口集箱，再由上升管引入锅筒。
各个烟道之间均用法兰连接。
目录
简介
工作原理
活动烟罩
炉口段烟道
氧枪口
下料管
编辑本段简介

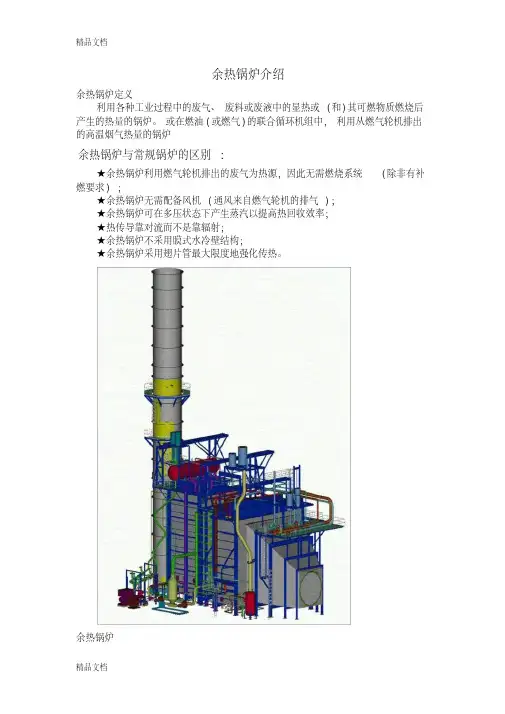

英文名HRSG，即Heat Recovery Steam Generator的简称，直译成中文为热回收蒸汽发生器。
是燃气－蒸汽联合循环发电的主设备之一。
和常规锅炉不同，余热锅炉中不发生燃烧过程，也没有燃烧相关的设备，从本质上讲，它只是一个燃气—水/蒸汽的换热器。
其与燃气轮机配合，燃气轮机的排气(温度约在500～600℃）进入余热锅炉，加热受热面中的水，水吸热变为高温高压的蒸汽再进入汽轮机，完成联合循环。
豫鑫锅炉烟道余热锅炉(1张)
编辑本段工作原理
燃烧设备出来的高温烟气经烟道输送至余热锅炉入口，再流经过热器、蒸发器和省煤器，最后经烟囱排入大气，排烟温度一般为150～180℃，烟气温度从高温降到排烟温度所释放出的热量用来使水变成蒸汽。
锅炉给水首先进入省煤器，水在省煤器内吸收热量升温到略低于汽包压力下的饱和温度进入锅筒。
进入锅筒的水与锅筒内的饱和水混合后，沿锅筒下方的下降管进入蒸发器吸收热量开始产汽，通常是只用一部分水变成汽，所以在蒸汽器内流动的是汽水混合物。
汽水混合物离开蒸发器进入上部锅筒通过汽水分离设备分离，水落到锅筒内水空间进入下降管继续吸热产汽，而蒸汽从锅筒上部进入过热器，吸收热量使饱和蒸汽变成过热蒸汽。
根据产汽过程的三个阶段对应三个受热面，即省煤器、蒸发器和过热器，如果不需要过热蒸汽，只需要饱和蒸汽，可以不装过热器。
当有再热蒸汽时，则可加设再热器。
锅筒锅筒上开设有供酸洗、热工测量、水位计、给水、加药、连续排污、紧急放水、安余热锅炉
全阀、空气阀等的管座，以及人孔装置等。
锅筒设有两只弹簧安全阀；水位计两只，采用石英管式双色水位计，安全可靠，便于观察，指示正确。
在
锅筒进水管孔以及其它可能出现较大温差的管孔采用套管式管座，防止管孔附近因热疲劳而产生裂纹。
锅筒内部装置设置有供汽水分离的分离装置，以及锅炉给水、加药等连接管。
锅筒配置有两个支座，一个为固定支座，一个为活动支座。
编辑本段活动烟罩
给水分配集箱由配水集箱和连接管组成；锅炉给水从锅筒引出由下降管引出入给水集箱，为了使集箱各部位温度不出现偏差，给水分配集箱与下集箱进水采用多根分散下降管引入。
汇集集箱由出水集箱和连接管组成，为了使集箱各部位温度不出现偏差，汽水混合物由多根连接管引入出水集箱，再由上升管引入锅筒。
活动烟罩管组由上集箱、下集箱、管组组成，上下集箱间用180根φ45×5无缝钢管连接，管间用扁钢焊接组成下部烟罩。
由于工艺的原因，活动烟罩经常需要上下移动，活动烟罩和炉口段间就存在间隙，为防止高温烟气向外泄露，在活动烟罩上部制作水封槽，采用水封的形式进行密封，为防熔渣溅入密封槽，在密封槽端部设置有挡渣板，为便于清理水箱中的杂物，在水封槽上还开设有清理手孔。
编辑本段炉口段烟道
由分配集箱、下集箱、管组、上集箱组成。
余热锅炉
锅炉给水从锅筒引出入分配集箱，为了使集箱各部位温度不出现偏差，分配集箱与下集箱进水采用分散下降管引入，水进入下集箱后分散进入132根φ42×4无缝钢管和6mm厚扁钢组成的节圆为φ2400mm的圆形烟道受热面，然后产生汽水混合物进入上集箱，由上升管引入锅筒。
为使集箱避开火焰区，管束低部为U型弯管，炉口段烟道与水平夹角为55度。
为了防止烟道发生变形，在烟道上适当位置设置有加固环。
集箱、管子材质均为20（GB3087-1999）。
斜一段烟道、斜二段烟道、末一段烟道、末二段烟道各段烟道管组由分配集箱、下集箱、管组、上集箱组成。
锅炉给水从锅筒引出进入分配集箱，为了使集箱各部位温度不出现偏差，分配集箱与下集箱进水采用分散下降管引入，水进入下集箱后分散进入132根φ42×4无缝钢管和6mm厚扁钢组成的节圆为φ2636mm的圆形烟道受热面，然后产生汽水混合物进入上集箱，由上升管引入锅筒。
为了防止烟道发生变形，在烟道上适当位置设置有加固环。
为了方便检修，在烟道还设有人孔。
集箱、管子材质均为20（GB3087-1999）。
编辑本段氧枪口
在炉口段烟道上设有氧枪口，氧枪口由管束、上下集箱组成，由于此处温度较高，为防止入口处结构变形，均采用了可卸式水冷套结构，氧枪入口处为防止烟气外喷，还设置氧枪口氮封装置（含氮封塞）。
编辑本段下料管
在炉口段烟道上设有下料管，下料管由管束、上下集箱、防磨板组成。
ZG系列针形管余热回收装置，是专为烟气余热回收而设计的专用高效节能产品。
采用针形管强化热元件扩展受热面，水管烟侧的受热面可大大增加，同时烟气流经针形管表面时形成强烈的紊流，起到提高传热效率和减少烟灰积聚的作用。
该余热回收装置具有结构简介、热效率高、运行寿命长、安全可靠、运行寿命长、安全可靠、维护方便等优点。
目前国内余热锅炉的主要生产厂家：杭州锅炉、南通万达锅炉、郑锅、泰锅、川润动力等。
