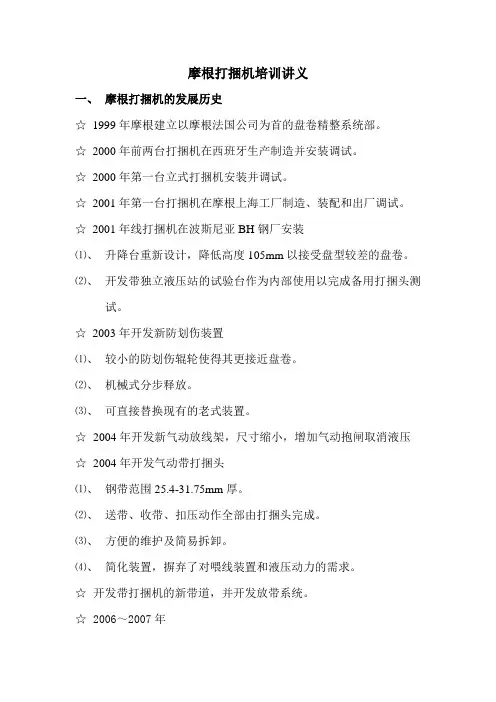

摩根打捆机培训讲义一、摩根打捆机的发展历史☆1999年摩根建立以摩根法国公司为首的盘卷精整系统部。
☆2000年前两台打捆机在西班牙生产制造并安装调试。
☆2000年第一台立式打捆机安装并调试。
☆2001年第一台打捆机在摩根上海工厂制造、装配和出厂调试。
☆2001年线打捆机在波斯尼亚BH钢厂安装⑴、升降台重新设计，降低高度105mm以接受盘型较差的盘卷。
⑵、开发带独立液压站的试验台作为内部使用以完成备用打捆头测试。
☆2003年开发新防划伤装置⑴、较小的防划伤辊轮使得其更接近盘卷。
⑵、机械式分步释放。
⑶、可直接替换现有的老式装置。
☆2004年开发新气动放线架，尺寸缩小，增加气动抱闸取消液压☆2004年开发气动带打捆头⑴、钢带范围25.4-31.75mm厚。
⑵、送带、收带、扣压动作全部由打捆头完成。
⑶、方便的维护及简易拆卸。
⑷、简化装置，摒弃了对喂线装置和液压动力的需求。
☆开发带打捆机的新带道，并开发放带系统。
☆ 2006～2007年⑴、取消气动设备减少电气控制元件。
⑵、提高导槽刚性，减少运动部件。
⑶、编码器被专门用来测量线道中打捆线的长度并发送送线到位信号。
⑷、开发新导线小车，取消气动装置，翻板由弹簧闭合，现有弹簧由标准扭力弹簧取代，便于更换。
⑸、翻板缩短，铰链重新布置，力矩分布均等。
⑹、滑动导卫和耐磨侧板被整合成单一零件消除衔接口。
⑺、1#压板返回导槽深入盘卷的部分被妥善保护。
⑻、导线小车中心板被重新设计使其在深入盘卷内圈时起到保护线道的作用。
至2007年10月份摩根公司共计生产打捆机：63台卧式线打捆机、12台卧式带打捆机、5台立式线打捆机二、摩根打捆机结构、原理、组成部件1、打捆机技术参数2、打捆机特点⑴、打捆头模块化设计使得维护者直面任何零件。
⑵、设备可采用最大8mm的打捆线。
⑶、满足扭结的前提下的零件最少化设计减少了维护成本（比其他现有设备少约50%的零件）。
⑷、扭结成型中心线与盘卷表面的最小距离保证获得最好的捆扎。
全自动打包机培训内容一、工作原理：通过各种电气原件信号的输入PLC或PC人，使电机传动凸轮转动，在适当的时候，压住带子前端、收带、拉紧带、压紧带子后端的适当处，切断带子，把两层带子热粘合，弹出带子，滑板复位，最后送出带子的整个过程。
