汽车电控发动机燃油喷射系统

简述电控燃油喷射系统的组成以及各部件的作用。

电控燃油喷射系统是现代汽车的关键部件之一，它通过精确控制燃油的喷射量和喷射时机，使发动机能够正常运转，并达到更高的效率和更低的排放。

本文将从组成和各部件的作用两个方面来介绍电控燃油喷射系统。

一、电控燃油喷射系统的组成电控燃油喷射系统由以下几个部分组成：1. 燃油泵：燃油泵是电控燃油喷射系统的核心部件之一，它的主要作用是将燃油从油箱中抽送到高压油管中，以供喷油嘴使用。

2. 高压油管：高压油管是燃油泵和喷油嘴之间的连接管道，它可以承受高压的燃油，并将燃油传递给喷油嘴。

3. 喷油嘴：喷油嘴是电控燃油喷射系统中最关键的部件之一，它的主要作用是将高压的燃油喷入发动机燃烧室中，以供发动机燃烧使用。

4. 进气系统：进气系统是电控燃油喷射系统中另一个重要的部件，它的主要作用是将空气引入发动机燃烧室中，以供发动机燃烧使用。

5. 传感器：传感器是电控燃油喷射系统中的重要组成部分，它可以感知发动机的工作状态，如发动机转速、负荷、氧气浓度等，并将这些信息反馈给电控单元。

6. 电控单元：电控单元是电控燃油喷射系统的控制中心，它可以根据传感器反馈的信息来精确控制燃油的喷射量和喷射时机，以确保发动机的正常运转。

二、各部件的作用1. 燃油泵的作用燃油泵是电控燃油喷射系统中最重要的部件之一，它的主要作用是将燃油从油箱中抽送到高压油管中，以供喷油嘴使用。

燃油泵可以根据发动机的工作状态来调节燃油的供应量和压力，以确保发动机正常运转。

2. 高压油管的作用高压油管是燃油泵和喷油嘴之间的连接管道，它可以承受高压的燃油，并将燃油传递给喷油嘴。

高压油管的压力和燃油的供应量可以通过燃油泵的控制来进行调节。

3. 喷油嘴的作用喷油嘴是电控燃油喷射系统中最关键的部件之一，它的主要作用是将高压的燃油喷入发动机燃烧室中，以供发动机燃烧使用。

喷油嘴的喷射量和喷射时机可以通过电控单元的控制来进行调节，以确保发动机的正常运转。

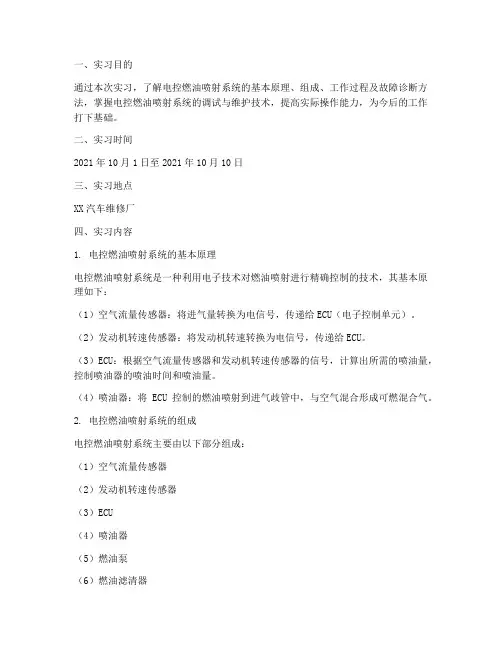

一、实习目的通过本次实习，了解电控燃油喷射系统的基本原理、组成、工作过程及故障诊断方法，掌握电控燃油喷射系统的调试与维护技术，提高实际操作能力，为今后的工作打下基础。

二、实习时间2021年10月1日至2021年10月10日三、实习地点XX汽车维修厂四、实习内容1. 电控燃油喷射系统的基本原理电控燃油喷射系统是一种利用电子技术对燃油喷射进行精确控制的技术，其基本原理如下：（1）空气流量传感器：将进气量转换为电信号，传递给ECU（电子控制单元）。

（2）发动机转速传感器：将发动机转速转换为电信号，传递给ECU。

（3）ECU：根据空气流量传感器和发动机转速传感器的信号，计算出所需的喷油量，控制喷油器的喷油时间和喷油量。

（4）喷油器：将ECU控制的燃油喷射到进气歧管中，与空气混合形成可燃混合气。

2. 电控燃油喷射系统的组成电控燃油喷射系统主要由以下部分组成：（1）空气流量传感器（2）发动机转速传感器（3）ECU（4）喷油器（5）燃油泵（6）燃油滤清器（7）燃油压力调节器（8）氧传感器3. 电控燃油喷射系统的工作过程（1）进气过程：空气通过空气流量传感器，进入进气歧管。

（2）燃油喷射过程：ECU根据空气流量传感器和发动机转速传感器的信号，计算出所需的喷油量，控制喷油器进行喷油。

（3）混合过程：燃油与空气在进气歧管中混合形成可燃混合气。

（4）燃烧过程：混合气进入气缸，在压缩过程中被点燃，推动活塞运动，将化学能转化为机械能。

4. 电控燃油喷射系统的故障诊断（1）检查空气流量传感器、发动机转速传感器、ECU、喷油器等部件是否正常。

（2）检查燃油压力是否稳定。

（3）检查氧传感器信号是否正常。

（4）检查电控系统电路是否正常。

五、实习过程1. 实习第一天，参观了汽车维修厂，了解了电控燃油喷射系统的基本组成和结构。

2. 实习第二天，学习了电控燃油喷射系统的基本原理，了解了各个部件的作用。

3. 实习第三天，学习了电控燃油喷射系统的工作过程，了解了各个部件之间的协作关系。

简述电控燃油喷射系统的控制原理电控燃油喷射系统是现代汽车中常用的一种燃油供给系统，其控制原理主要包括传感器检测、计算控制和执行控制三个步骤。

在电控燃油喷射系统中，各种传感器被用来检测各种参数，以提供给控制单元准确的输入数据。

这些传感器包括氧气传感器、进气温度传感器、进气压力传感器、曲轴转速传感器等。

氧气传感器可以测量进气系统中的氧气含量，进而判断燃烧状态是否良好；进气温度传感器可以测量进气温度，以便控制单元调整喷油量；进气压力传感器则可以测量进气管中的压力，以便控制单元调整喷油时间和喷油量；曲轴转速传感器可以测量曲轴的转速，以便控制单元判断发动机负荷情况等。

这些传感器通过将检测到的数据转化为电信号，输入给控制单元。

在控制单元中，有一个微处理器芯片，负责对输入的数据进行处理和计算，并根据计算结果控制喷油量和喷油时间。

控制单元中存储着一套程序，根据传感器检测到的数据和预先设定的参数，对燃油喷射进行精确控制。

比如，当氧气传感器检测到氧气含量过高时，控制单元会减少喷油量，以调整燃烧状态；当进气温度传感器检测到进气温度过高时，控制单元会增加喷油量，以冷却进气气流。

通过不断地对传感器数据进行采集和计算，控制单元能够根据不同的工况和要求，实现对燃油喷射的精确控制。

控制单元将计算得到的结果发送给喷油器执行控制。

喷油器是控制单元的执行机构，其内部包含一个电磁阀，通过控制电磁阀的开启和关闭来控制喷油量和喷油时间。

当控制单元发送信号时，喷油器会根据信号控制喷油量和喷油时间，将燃油以高压喷射到发动机的进气道中，与进入发动机的空气混合后进行燃烧。

总结起来，电控燃油喷射系统的控制原理主要包括传感器检测、计算控制和执行控制三个步骤。

通过传感器检测到的数据，控制单元进行计算和处理，并根据计算结果对喷油量和喷油时间进行精确控制，最终由喷油器执行控制，将燃油喷射到发动机中，以实现对燃油喷射的精确控制。

这种控制原理使得燃油喷射系统能够根据不同的工况和要求，实现高效、节能的燃油喷射，从而提高发动机的性能和经济性。

汽油机电控燃油喷射系统的工作原理
工作原理如下：
1.燃油供给：燃油泵将汽油从燃油箱中抽取并送至燃油喷嘴。

电喷控
制器通过传感器来感知发动机的工作状态和负荷情况，从而精确计算出发
动机需要的燃油量，并发送给燃油泵控制装置以实现燃油的供给控制。

2.燃油喷射：燃油喷嘴根据电喷控制器的指令，将精确计算出的燃油
量按照合适的喷射时机通过喷油嘴喉喷射到发动机的进气道内。

喷射时机
的控制精确到喷油的角度和喷油的时刻，对不同工况下的发动机有不同的
喷油策略。

3.燃油混合：喷射的燃油在进气道内与空气混合形成可燃混合气，在
汽缸内进行燃烧以释放能量。

通过精确控制燃油的喷射量和喷射时机，汽油机电控燃油喷射系统具
有以下几个优势：
1.提高燃烧效率：电喷系统能够精确控制喷油量，使燃油与空气混合
更加均匀，燃烧更完全，从而提高燃烧效率，减少燃料的浪费。

2.提高动力性能：通过控制喷射时机和喷射量，电喷系统能够实现更
快更准确的燃烧，使发动机的输出动力更加强劲。

3.减少尾气排放：电喷系统能够根据发动机工况实时调整燃油喷射量
和喷射时机，使燃烧更加完全，减少有害物质的产生，从而降低尾气排放。

4.提高稳定性：电喷系统能够通过传感器实时监测发动机的状态和负
荷情况，并根据实时数据进行喷油控制，确保发动机在不同工况下的稳定
运行。

综上所述，汽油机电控燃油喷射系统通过精确控制燃油的喷射量和喷
射时机，实现了高效燃烧和优化燃烧参数的自动调整，从而提高了发动机
的燃油利用率和动力性能，同时减少了尾气排放，使汽车更加环保和节能。

发动机电控汽油喷射系统的结构与维修1. 简介发动机电控汽油喷射系统是现代汽车发动机中的关键组成部分。

它通过精确控制汽油喷射，提高燃烧效率，减少尾气排放，实现节能减排的目标。

本文将介绍发动机电控汽油喷射系统的基本结构以及常见的维修问题与解决方法。

2. 结构2.1 燃油供应系统燃油供应系统由燃油箱、燃油泵、燃油滤清器和燃油喷油嘴等组成。

燃油从燃油箱通过燃油泵被送到燃油滤清器进行过滤，然后进入燃油喷油嘴进行喷射。

2.2 控制单元控制单元是整个电控汽油喷射系统的核心部分，它接收来自传感器的各种信号，并根据这些信号计算出最佳的喷油时机和喷油量。

在现代汽车中，电子控制单元(ECU)被广泛应用。

2.3 传感器传感器用于检测发动机的运行状态和环境条件，以提供给控制单元必要的信息。

常见的传感器包括氧气传感器、节气门位置传感器、冷却液温度传感器等。

这些传感器的准确性对于系统的正常工作至关重要。

2.4 喷油嘴喷油嘴负责将燃油喷射到发动机的进气道中。

现代汽油喷油嘴通常是电控喷油嘴，其喷油量和喷油时机可以由控制单元精确控制。

喷油嘴的喷射性能对发动机的燃烧效率和功率输出有着重要的影响。

3. 常见维修问题与解决方法3.1 喷油嘴堵塞由于燃油中可能存在杂质或沉积物，喷油嘴容易堵塞，导致喷油不畅或喷油量不准确。

解决方法可以采用清洗喷油嘴或更换新的喷油嘴。

3.2 电控单元故障电控单元是整个系统的控制中枢，一旦发生故障，会导致系统无法正常工作。

解决方法一般是通过针对性诊断，修复或更换故障的电控单元。

3.3 传感器信号异常传感器可能由于老化或损坏而导致信号异常，这将直接影响到控制单元的工作。

解决方法可以是校正传感器或更换故障的传感器。

3.4 燃油供应问题燃油供应系统中的燃油泵或燃油滤清器可能会出现故障，导致燃油供应不稳定或燃油质量下降。

解决方法包括检修燃油泵或更换燃油滤清器。

4. 总结发动机电控汽油喷射系统是现代汽车发动机的重要组成部分，它通过精确控制燃油喷射，提高发动机的燃烧效率和性能。

简述电控燃油喷射系统的功用电控燃油喷射系统是一种现代汽车引擎控制系统，它通过精确计算和调整燃油的喷射量和时间，使发动机能够更加高效地工作。

这个系统的主要功用是确保发动机能够以最佳状态运转，从而提高汽车的性能、经济性和环保性。

一、电控燃油喷射系统的组成1. 燃料泵：负责将汽油从油箱中抽出并送到喷油器中。

2. 喷油器：将燃料以高压喷入发动机气缸内，实现对燃料的精确控制。

3. 传感器：通过检测发动机各种参数（如进气量、空气流量、水温等）来反馈给ECU（电子控制单元），ECU根据传感器反馈的信息计算出最佳的喷油量和时机。

4. 电子控制单元（ECU）：是整个系统的“大脑”，负责接收传感器反馈信息，并根据这些信息计算出最佳的喷油量和时机。

同时，ECU还可以记录车辆运行数据、故障码等信息。

5. 进气管：将空气引入发动机，并将空气流量信息传递给ECU。

6. 氧气传感器：检测发动机排放的废气中氧气含量，并将这些信息反馈给ECU，以便调整燃油喷射量和时机。

二、电控燃油喷射系统的工作原理1. 燃料泵将汽油从油箱中抽出并送到喷油器中。

2. 传感器检测发动机各种参数，并将这些信息反馈给ECU。

3. ECU根据传感器反馈的信息计算出最佳的喷油量和时机，并通过信号线控制喷油器进行喷油。

4. 喷油器将燃料以高压喷入发动机气缸内，实现对燃料的精确控制。

5. 发动机燃烧汽油产生能量，推动车辆行驶。

6. 氧气传感器检测发动机排放的废气中氧气含量，并将这些信息反馈给ECU，以便调整燃油喷射量和时机，从而使排放更加环保。

三、电控燃油喷射系统的优点1. 提高汽车性能：电控燃油喷射系统可以精确控制燃油的喷射量和时机，从而使发动机能够以最佳状态运转，提高汽车的动力、加速性和行驶稳定性。

2. 提高经济性：通过精确计算和调整燃油的喷射量和时机，电控燃油喷射系统可以使汽车的燃油利用率更高，从而降低油耗。

3. 提高环保性：电控燃油喷射系统可以精确控制燃油的喷射量和时机，从而使发动机排放更少的废气和污染物，减少对环境的污染。

简述电控汽油喷射系统的基本工作原理电控汽油喷射系统是一种现代化的燃油供给系统，它通过电子控制单元(ECU)来管理和调节燃油喷射量，以实现更高效的燃油利用率和更低的排放。

其基本工作原理如下：1. 燃油泵：燃油泵负责将汽车油箱中的汽油送入高压燃油管路中，以满足喷射器的需要。

2. 高压燃油管路：高压燃油管路将从燃油泵处送来的汽油加压至高压状态，并将其输送到喷射器处。

3. 喷射器：喷射器是一个小型机械装置，它负责将高压状态下的汽油精确地喷入发动机气缸内部。

通常情况下，每个气缸都有一个对应的喷射器。

4. 电子控制单元(ECU)：ECU是整个系统的大脑，它负责监测和调节整个系统的运行。

ECU通过传感器获取发动机转速、进气量、水温等数据，并根据这些数据计算出最佳喷射量和时机，并向喷射器发送指令。

5. 传感器：传感器是ECU的重要组成部分，它们负责监测各种参数，并将这些数据传输给ECU。

常见的传感器有氧气传感器、进气量传感器、水温传感器等。

6. 氧气传感器：氧气传感器负责监测发动机排放出来的废气中的氧气含量，并将这些数据反馈给ECU。

根据这些数据，ECU可以调整喷射量和时机，以实现更高效的燃油利用率和更低的排放。

7. 进气量传感器：进气量传感器负责监测发动机进入的空气量，并将这些数据反馈给ECU。

根据这些数据，ECU可以计算出最佳的喷射量和时机。

8. 水温传感器：水温传感器负责监测发动机冷却液的温度，并将这些数据反馈给ECU。

根据这些数据，ECU可以调整喷射量和时机，以适应不同温度下的工作状态。

总之，电控汽油喷射系统通过精确地控制燃油喷射量和时机，以实现更高效、更环保的发动机工作状态。

简述电控燃油喷射系统的组成以及各部件的
作用。

电控燃油喷射系统由以下几个组成部分构成：燃油泵、燃油滤清器、燃油喷射嘴、电子控制单元(ECU)、空气流量计、节气门位置传感器以及氧气传感器。

燃油泵主要负责将燃油从油箱中抽取并传输到高压油管中。

燃油滤清器对燃油进行过滤，以避免灰尘和其他杂质进入燃油系统。

燃油喷射嘴是将经过压力调节的燃油喷射到汽车引擎的喷油嘴。

喷油嘴的喷油量直接影响着引擎的性能。

电子控制单元(ECU)是整个系统的中枢部分，可根据传感器和控制模块提供的数据计算并控制发动机点火和燃油喷射的时间和数量，从而实现优化燃油效率、提高动力和减少污染的作用。

空气流量计可以测量进入发动机的空气流量，ECU根据这个数据计算出合适的燃油喷射量。

节气门位置传感器是进行燃油喷射的一个关键传感器，它测量节气门的开度，并向ECU提供精确的数据来控制燃油喷射量。

氧气传感器是测量尾气中氧气浓度的传感器，ECU会根据它提供的数据调整燃油喷射量，以保证发动机始终工作在最佳状态下。

电控燃油喷射系统的工作原理
电控燃油喷射系统是一种现代汽车发动机燃油供应系统，它通过电子控制单元（ECU）控制喷油嘴的喷油量和喷油时机，使发动机燃油燃烧更加精细和高效。

系统的工作原理如下：
1. 传感器感知：发动机中的传感器不断监测各种参数，如进气量、氧气含量和引擎温度等。

这些传感器向ECU发送信号，以便ECU根据当前工况进行适当的调整。

2. 数据计算：ECU收集和分析来自传感器的数据，并与预设的燃烧要求进行比较。

根据这些数据，ECU计算出希望的喷油量和喷油时机。

3. 喷油信号控制：ECU向喷油嘴发送信号，以控制喷油量和喷油时机。

电磁阀根据ECU的指令打开或关闭，从而控制喷油嘴的工作。

电磁阀的开关速度非常快，可以实现非常精细的控制。

4. 燃油喷射：ECU发送的信号控制燃油喷射嘴打开，在气缸内喷射燃油。

喷油的时机和持续时间由ECU决定，并根据工况的变化进行动态调整。

5. 燃烧效果优化：ECU可以根据各种参数的变化改变喷油量和喷油时机，以优化燃烧效果。

例如，ECU可以根据氧气含量的变化调整喷油量，以保持理想的燃烧气体混合比。

这种精细的控制可以提高燃烧效率，减少废气排放。

电控燃油喷射系统的工作原理使发动机的燃油喷射更加精确和高效，不仅提高了动力和燃油经济性，还减少了废气排放和环境污染。

电控燃油喷射系统(EFI)图解EFI的优点:1、在任何情况下都能获得精确的空燃比2、混合气的各缸分配均匀性好3、采用EFI的汽车加速性能好4、充气效率高5、良好的启动性能和减速减油或断油EFI的工作原理：电控汽油喷射系统主要由下列四部分组成：进气系统供油系统控制系统点火系统如下图：1、进气系统如下图：2、供油系统主要由油压调节器、喷油器和喷油泵组成。

供油系统的工作原理图：喷油泵工作原理燃油泵装在油箱内，涡轮泵由电机驱动。

当泵内油压超过一定值时，燃油顶开单向阀向油路供油。

当油路堵塞时，卸压阀开启，泄出的燃油返回油箱。

如下图：喷油器工作原理：喷油器是电磁式的。

当喷油器不工作时，针阀在回位弹簧作用下将喷油孔封住。

当ECU的喷油控制信号将喷油器的电磁线圈与电源回路接通时，针阀才在电磁力的吸引下克服弹簧压力、摩擦力和自身重量，从静止位置往上升起，燃油喷出。

多点喷油系统中喷油器通过绝缘垫圈安装在进气歧管或进气道附近的缸盖上，并用输油管将其固定。

多点喷油系统每缸有一个喷油器。

英文称为multi point injection .简称为MP I。

如下图：喷油器单点喷油系统的喷油器安装在节气门体上，各缸共用一个喷油器。

英文为single point inje ction. 简称为SPI。

如下图：油压调节器工作原理油压力调节器的功能是调节喷油压力。

喷油器喷出的油量是用改变喷油信号持续时间来进行控制的。

由于进气歧管内真空度是随发动机工况而变化的，即使喷油信号的持续时间和喷油压力保持不变，工况变化时喷油量也会发生少量的变化，为了得到精确的喷油量，必须使油压A和进气歧管真空度B的总和保持不变。

如下图：3、控制系统控制系统由传感器、执行器和电子控制单元三部分组成如下图：传感器传感器是感知信息的部件，负责向ECU提供发动机和汽车运行状况。

如下图：ECUECU的功用是采集和处理各种传感器的输入信号，根据发动机工作的要求（喷油脉宽、点火提前角等），进行控制决策的运算，并输出相应的控制信号。

电控燃油喷射系统电控燃油喷射系统的基本任务是以减少发动机机有害物排放为主要目标，尽可能兼顾发动机的其它性能要求。

为了实现这一基本任务，空燃比的精确控制是关键，因此现代电子控制汽油喷射系统都遵守以空气流量和发动机转速为基本控制参数，以电控单元（ ECU）为控制核心，以喷油器为控制对象的控制原则。

一个完整的电控汽油喷射系统通常由空气供给系统、燃油供给系统和电子控制系统三个子系统构成。

如图1-0.图1-01.空气供给系统空气供给系统任务是向汽油机提供清洁的、与发动机负荷相适应的、经过计量的新鲜空气，使它们在进气管或气缸内与喷油器喷出的汽油形成质量好的可燃混合气。

空气供给系统由空气滤清器、空气量计量装置、节气门体和节气门位置传感器、进气总管和进气歧管等组成。

如图1-1图1-11.1空气量计量装置空气量计量装置的作用是对发动机吸入的新鲜空气量进行直接或间接的测量, 并把测量结果转换成电压或频率信号输送到 ECU, ECU 根据输入信号及其它参数计算出每一工作循环吸入的新鲜空气质量直接测量方式采用空气流量计测量空气的体积流量或质量流量，间接测量方式大都采用进气歧管绝对压力传感器测量进气歧管的绝对压力。

1.2空气流量计电控汽油喷射发动机中使用的空气流量计主要有翼片式空气流量计、卡门旋涡式空气流量计、热线式空气流量计和热膜式空气流量计四种。

1.3节气门体和节气门位置传感器1.3.1 节气门体节气门体安装在空气流量计和发动机进气总管之间的进气管上（对于采用空气流量计进气和电控汽油机），或者安装在空气滤清器与进气总管之间（对于使用进气歧管绝对压力传感器的汽油机）。

节气门体一般由节气门、怠速旁通气、怠速调整螺钉、辅助空气阀等组成。

节气门通过拉索与油门踏板相连，驾驶员通过油门踏板控制节气门开度，使发动机的输出扭矩与所需的牵引力相适应。

对于设置怠速旁通气道的节气门体，怠速旁通气道布置在主进气通道一侧，发动机怠速运转时，节气门完全关闭，怠速所需要的空气经旁通气道布置在气道进入总管。
