思科2960初始化配置 CONSOLE口

思科2960初始化配置CONSOLE口VTY(virtual type terminal)虚拟终端连接line vty 0 4 // VTY是路由器的远程登陆的虚拟端口，0 4表示可以同时打开5个会话1. 建立PC到路由器的物理连接，用RS232 CONSOLE线（随交换机带）连接路由器CONSOLE 接口和PC的COM口。

2. 在计算机上使用超级终端：打开“开始-程序-附件-通讯-超级终端—新建超级终端”，首先为新建连接设置名称。

然后，设置连接用端口，一般选择COM1,再设置连接参数，设置参数如下：每秒位数为9600，数据位为8，奇偶校验为无，停止位为1，数据流控制为Xon/Xoff。

不可搞错了！3. 等待30秒，回车，出现人机对话界面Would you like to enter the initial configuration dialog? [yes/no]: 是否按提示步骤操作% Please answer yes or no.Would you like to enter the initial configuration dialog? [yes/no]: n 输入n（自己手工设置）Press RETURN to get started!Switch> 首先看到的是用户模式Switch>en 输入en（即enable）进入特权模式Switch#conf t 进入配置模式Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname sw2960 给交换机命名sw2960(config)#enable secret Cisco 设置特权加密口令sw2960(config)#enable password Cisco 给交换机配置特权管理口令（明码的）sw2960(config)#line consle 0 进入控制台口（RS232）sw2960(config-line)#password Cisco 设置登录口令sw2960(config-line)#login 登录要求口令验证sw2960(config-line)#exit 退出到上级目录sw2960(config)#line vty 0 4 给交换机开启远程管理sw2960(config-line)#pass Cisco! 设置远程管理口令sw2960(config-line)#login 允许远程登陆sw2960(config-line)#exit 退出到上级目录sw2960(config)#int vlan 1 进入vlan1 接口sw2960(config-if)#no shut 开启此接口1y13w: %LINK-3-UPDOWN: Interface Vlan1, changed state to up1y13w: %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan1, changed state to upsw2960(config-if)#ip add 192.168.1.2 255.255.255.0 设置此接口地址sw2960(config-if)#exit 退出到上一层sw2960(config-if-range)#exit 退出到上一级目录sw2960(config)#show run 查看配置信息sw2960(config)#end 退到根目录sw2960#write 保存配置切记！必须保存，否则重新启动后设置丢失！4d00h: %SYS-5-CONFIG_I: Configured from console by consoleBuilding configuration...[OK] （保存好了，已经生效）重新启动交换机之后就可以通过浏览器输入IP地址进行访问或设置了，也可通过思科专业软件思科网络助理4.0中文版设置。

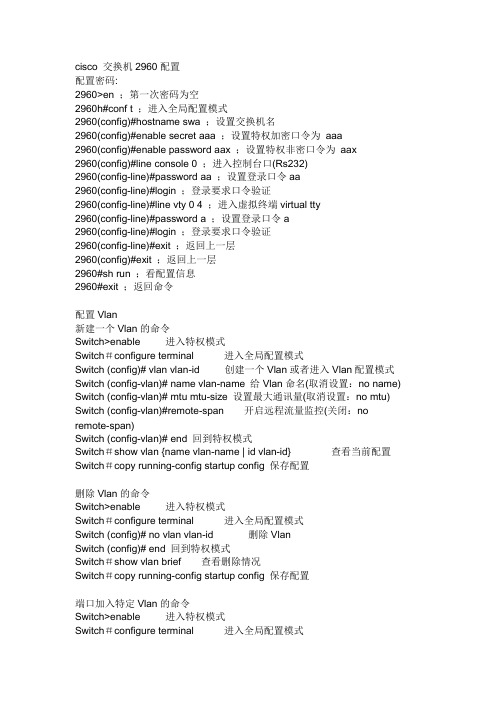

cisco 交换机2960配置配置密码:2960>en ；第一次密码为空2960h#conf t ；进入全局配置模式2960(config)#hostname swa ；设置交换机名2960(config)#enable secret aaa ；设置特权加密口令为aaa2960(config)#enable password aax ；设置特权非密口令为aax2960(config)#line console 0 ；进入控制台口(Rs232)2960(config-line)#password aa ；设置登录口令aa2960(config-line)#login ；登录要求口令验证2960(config-line)#line vty 0 4 ；进入虚拟终端virtual tty2960(config-line)#password a ；设置登录口令a2960(config-line)#login ；登录要求口令验证2960(config-line)#exit ；返回上一层2960(config)#exit ；返回上一层2960#sh run ；看配置信息2960#exit ；返回命令配置Vlan新建一个Vlan的命令Switch>enable 进入特权模式Switch＃configure terminal 进入全局配置模式Switch (config)# vlan vlan-id 创建一个Vlan或者进入Vlan配置模式Switch (config-vlan)# name vlan-name 给Vlan命名(取消设置：no name) Switch (config-vlan)# mtu mtu-size 设置最大通讯量(取消设置：no mtu) Switch (config-vlan)#remote-span 开启远程流量监控(关闭：no remote-span)Switch (config-vlan)# end 回到特权模式Switch＃show vlan {name vlan-name | id vlan-id} 查看当前配置Switch＃copy running-config startup config 保存配置删除Vlan的命令Switch>enable 进入特权模式Switch＃configure terminal 进入全局配置模式Switch (config)# no vlan vlan-id 删除VlanSwitch (config)# end 回到特权模式Switch＃show vlan brief 查看删除情况Switch＃copy running-config startup config 保存配置端口加入特定Vlan的命令Switch>enable 进入特权模式Switch＃configure terminal 进入全局配置模式Switch (config)# interface interface-id 进入端口配置Switch (config-if)# switchport mode access 将接口的模式设为访问模式Switch (config-if)# switchport access vlan vlan-id 将端口加入指定的Vlan(恢复端口默认配置:default interface interface-id)Switch (config-if)# end 回到特权模式Switch＃show running-config interface interface-id 查看端口模式Switch＃show interfaces interface-id switchport 查看端口详细配置Switch＃copy running-config startup-config 保存配置批量端口加入特定Vlan的命令int range fa0/1 - 10switchport access VLan V2将特定端口设为trunk2960-01(config)#default interface fastEthernet 0/1 端口恢复默认值2960-01(config)#interface fastethernet0/1 进入端口模式2960-01(config-if)#switchport mode trunk 设置端口为trunk模式2960-01(config-if)#switchport nonegotiate 将接口设置为不协商模式2960-01(config-if)end2960-01#wr启用snmpSwitch>enable 进入特权模式Switch＃configure terminal 进入全局配置模式Switch (config)# snmp-server community string [view view-name] [ro | rw] [access-list-number](关闭snmp: no snmp-server)(删除团体字符: no snmp-server community string) 配置snmp团体字符并开启snmp代理服务String: 团体口令字符(所有SNMP命令中只有设置团体口令的snmp-server community是必须的，其它的都是可选的.)View: view 可以用于限定哪些MIB分支不能用本community-string存取预先用snmp-server view定义ro | rw: ro获得MIB对象信息；rw获得并可以修改MIB对象信息access-list-number:访问列表号Switch (config)#access-list access-list-number {deny |permit} source [source-wildcard] 配置拒绝或者允许访问snmp代理服务的IP地址，访问列表号为上一步指定的列表号Switch (config)#end 回到特权模式Switch＃show running-config 查看配置Switch＃copy running-config startup-config 保存配置cisco2960口令恢复交换机口令恢复的步骤⒈串口线连接到到交换机的console口。

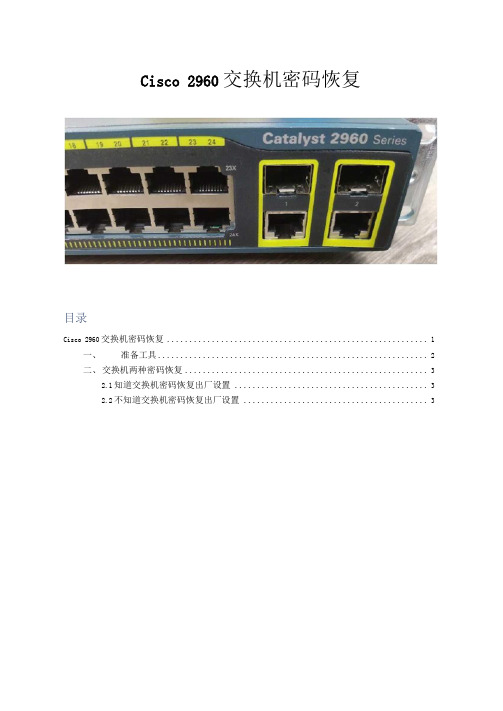

Cisco 2960交换机密码恢复目录Cisco 2960交换机密码恢复 (1)一、准备工具 (2)二、交换机两种密码恢复 (3)2.1知道交换机密码恢复出厂设置 (3)2.2不知道交换机密码恢复出厂设置 (3)、准备工具串口线，串口・USB 线USB 一端接电脑USB 口，另一端接交换机console 口： 确保电脑有串口端口(没有的需要安装usb-232驱动);"2 GZIDC-PC>••42 DVD/CD -ROM 驱般> IDE ATA/ATAPI 担制器 >B 处理器> —瞬(COM ?□ LPT)IL-?T Prolific USB-to-Serial Comm Port (COM3)IW H W — ------- 1【竺每台电脑的串旦可能忝士榜 個其他潍打痔人体溝入「彳 芦音、视频和游戏控制器i> a 鼠^OM 他指针诙通用串行总邂制器古计算机管理］本地) ，腿該工員> ©矽计划聞 >闵剰牛襲器t> fij 共享文件夹0曼本i 蝴户和■徑冃1 国鯉莒理t>去服勢和逾用程序二、交换机两种密码恢复2. 1知道交换机密码恢复出厂设置SZswitch>enablePassword:SZswitchstartup-configErasing the nvram filesystem will remove all configuration files! Continue? [confirm] 按回车[OK]Erase of nvram: completeSZswitch#*Mar 1 00:48:40.342: %SYS-7-NV_BLOCK_INIT: Initialized the geometry of nvramSZswitch#reloadSystem configuration has been modified・ Save? [yes/no]: noProceed with reload? [confirm] hl| 车Would you like to enter the initial configuration dialog? (yes/no]: noSwitch>e nSwitch#show runBuilding configuration...2. 2不知道交换机密码恢复出厂设置Cisco交换机与路由器的密码恢复是不一样的，交换机没有电源开关（也就是说接上电源就启动了），如何恢复，但又使配置文件不变呢？使用secureCRT连接E 保存会话S 目在一个标签中打开on [ 连接」I 取消实操：首先拔掉交换机电源.在把电源插进交换机，快速按交换机MODE 键然后松开就进 入了SWITCH 模式了。

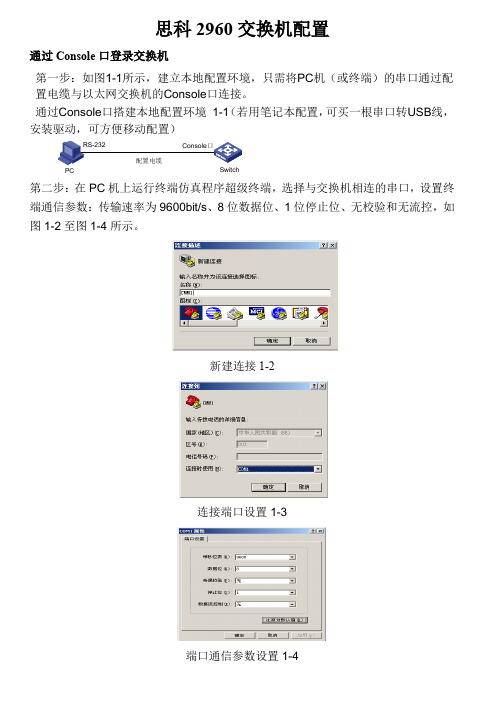

思科2960交换机配置通过Console 口登录交换机第一步：如图1-1所示，建立本地配置环境，只需将PC 机（或终端）的串口通过配置电缆与以太网交换机的Console 口连接。

通过Console 口搭建本地配置环境 1-1（若用笔记本配置，可买一根串口转USB 线，安装驱动，可方便移动配置）第二步：在PC 机上运行终端仿真程序超级终端，选择与交换机相连的串口，设置终端通信参数：传输速率为9600bit/s 、8位数据位、1位停止位、无校验和无流控，如图1-2至图1-4所示。

新建连接1-2连接端口设置1-3端口通信参数设置1-4PC Switch第三步：以太网交换机上电，终端上显示设备自检信息，自检结束后提示用户键入回车，之后将出现命令行提示符（如< Switch >），如图1-5所示。

第四步：键入命令，配置以太网交换机或查看以太网交换机运行状态。

需要帮助可以随时键入“?”，具体的配置命令请参考相关部分的内容。

1、进入系统视图模式Switch>Switch> enable(简写en)特权模式Switch#Switch# configure terminal (简写conf t)（中间空格）全局模式Switch(config)#2、为设备命名Switch(config)#hostname cisco2960 交换机命名 cisco2960cisco2960 (config) #3、配置特权使能密码cisco2960 (config)#enable password cisco 配置使能口令ciscocisco2960 (config) #cisco2960(config)#enable secret cisco2960 配置使能密码cisco2960cisco2960 (config) #4、设置虚拟局域网（配置VLAN）/*switch> enable 特权模式switch＃conf t 全局模式switch (conf) #hostname cisco2960*/ 设备名 cisco2960cisco2960 (config) #vlan 10 创建/进入vlancisco2960 (config-vlan) #name vlan10 命名为vlan10Switch(config-vlan)#vlan 11 创建/进入vlanSwitch(config-vlan)#name vlan11 命名为vlan11/*cisco2960 (config-vlan) #no vlan11 */ 删除vlan11cisco2960 (config-vlan) # interface vlan 10 进入配置vlan10cisco2960 (conf-if) #ip address 192.168.10.1 255.255.255.0/*vlan10配置192.168.10.1/24的ip地址*/cisco2960 (config-vlan) # interface vlan 11 配置vlan11cisco2960 (conf-if) #ip address 192.168.11.1 255.255.255.0/*vlan11配置192.168.11.1/24的ip地址*/cisco2960(conf-if)#no shut使配置处于运行中cisco2960 (conf-if) #exit 返回上一级配置cisco2960(conf)#ip default-gateway 192.168.10.254设置网关地址cisco2960(conf) #end 返回cisco2960#write 保存配置5、进入交换机某一端口interface fastethernet 0/1以1 端口为例/*switch> enable 特权模式switch＃configure terminal 全局模式switch (conf) #hostname cisco2960*/ 设备名 cisco2960cisco2960 (conf) # interface fastethernet 0/1 进入网络1 端口/*cisco2960 (conf) # interface range f0/1-10*/ 选择多个端口cisco2960 (config-if)#switchport mode access 将此端口设置接入模式cisco2960 (config-if)#switchport access vlan 10端口1设置为vlan 10接入模式/*cisco2960 (conf) # interface fastethernet 0/11 进入网络11 端口cisco2960 (config-if)#switchport access vlan 11端口11设置为vlan 11接入模式*/ cisco2960 (conf-if) #end 返回cisco2960#copy running-config startup-config 保存当前设置6、设置端口速率：（一般默认不用配置）/*switch> enableswitch＃configure terminalswitch (conf) #hostname cisco2960switch (config)# interface range f0/1, f0/3, f0/5 - 10 选择端口范围端口1、3、5、6、7、8、9、10*/cisco2960 (conf) # interface range f0/1- 24*/ 设置端口1-24/*10 Force 10 Mbps operation100 Force 100 Mbps operation1000 Force 1000 Mbps operationauto Enable AUTO speed configuration*/ 速率可选方式cisco2960 (config-if) #speed auto 端口速率设为自动侦测cisco2960 (config-if) #7、设置双工模式：（一般默认不用配置）/*switch> enableswitch＃configure terminalswitch (conf) #hostname cisco2960/*cisco2960 (conf) # interface range f0/1- 24*/ 设置端口1-24cisco2960 (config-if) #duplex auto | full | half 设置端口为-自动/全双工/半双工cisco2960 (config-if) #8、设置各Vlan相互访问连接/*switch> enableswitch＃configure terminalswitch (conf) #hostname cisco2960cisco2960 (config)#int giga0/1 */进入汇聚千兆口1cisco2960(config-if)#switchport mode trunk ；当前端口设置为汇聚口注：将某端口分给vlan后是不能再设置trunk的，中继链路不属于任何vlan当一个端口允许多个vlan通过时，trunk allowed vlan中要添加各条vlan信息cisco2960 (config-if) # switchport trunk allowed vlan all允许所有VLAN 通过Trunk口cisco2960 (config-if) #switchport trunk allowed vlan 10, 13, 允许10,13 vlan通过cisco2960 (config-if)#switchport trunk allowed vlan add 11 添加vlan11/*cisco2960 (config-if)#switchport trunk allowed vlan remove 11 删除vlan11*/ cisco2960 (config-if) #switchport trunk allowed vlan add 12添加vlan12cisco2960 (config-if) #no shutdown 使配置处于运行中cisco2960 (config-if) #endcisco2960#copy running-config startup-config 保存当前设置9、交换机telnet 远程登录设置：switch>enswitch＃configure terminalswitch (conf) #hostname cisco2960cisco2960(conf)#enable password cisco 以cisco为特权模式密码cisco2960(conf)#interface fastethernet 0/1以1 端口为telnet 远程登录端口cisco2960 (conf-if) #ip address 192.168.10.1 255.255.255.0cisco2960 (conf-if) #no shutcisco2960 (conf-if) #exitcisco2960(conf)line vty 0 4 设置0-4 个用户可以telnet 远程登陆cisco2960 (conf-line) #logincisco2960(conf-line)#password cisco以cisco为远程登录的用户密码主机设置：ip 192.168.10.123主机的ip必须和交换机端口的地址在同一网络段netmask 255.255.255.0gate-way 192.168.10.1 网关地址是交换机端口地址运行：telnet 192.168.10.1进入telnet 远程登录界面password: ciscocisco2960>enpassword: cisco10、交换机恢复出厂默认恢复命令switch> enableswitch# erase startup-configureswitch# reload11、光端口配置switch (config) #interface gigabitEthernet 0/25switch (config-if) # switchport mode accessswitch (config-if) #switchport access vlan 10switch (config-if) #no shutdownswitch (config-if) #endswitch#copy running-config startup-config注意：由于思科的交换机只自动识别自己品牌的光模块，所以如果用其他品牌的光模块，需在配置模式下输入一下两条命令，开启兼容性。

思科2960配置葛桩生1．从通讯录里进入超级终端；如图1图12.选择com1,点击还原默认值；如图2,3图2图33.连上以后自检完毕，提醒你是否进入初始配置，输入y ，进入初始配置；如图4图44.进入初始配置以后，提醒你是否进入基础管理设置，按y进入基础管理设置，填写hostname 以及密码；然后系统会提醒你是否配置SNMP网络管理，按n进入下一步；如图5图55.配置vlan1,管理地址，以及子网掩码；如图6图6 6.对以上配置进行保存，选择2保存退出；如图7图77.输入enable进入特权模式，输入conf t进入全局配置模式;输入vtp mode client设置发vtp 模式，设置为客服机模式；如图8图88.配置千兆网口（int rang g0/1 -2,将其设置为干线（switchport mode trunk）;配置百兆网口（int rang f0/1 -48）,将这48口全划分到vlan5;配置端口立即从阻塞状态进入转发状态，不经过监听和学习状态（spanning-tree portfast /view/72369.html）如图9图99.配置网关（ip default-gateway xxx.xxx.xxx.xxx）;关闭web服务，对安全又好处；（no ip http server）；如图10图1010.查看配置是否正确(show run);最后保存退出（wr）; 如图11，12，13图11图12图13 11.删除配置:1.erase startup-config2.delete flash:vlan.dat3.reload 重启可重新配置；如图14图14。

CISCO catalyst 2960交换机配置方法一、连接交换机1、将交换机配置电缆连接于交换机的通讯配置端口（console口）和计算机的串口（可以直接连接到SCADA服务器后面的串口上）。

2、点击Start（开始）> Programs（程序）> Accessories（附件）>Cojhunications（通讯）> HyperTerminal（超级终端），运行HyperTerminal。

3、在Connection Description对话框中，为这一连接输入一个名称（自己识别方便即可），点击“ok”。

4、在Icon对话框，点击相应的图标并确认。

5、在Connect To对话框，选择正在被使用的串口（一般为COM1口），并确认。

6、在Properties对话框配置端口如下：Bits per second: 9600Data Bits: 8Parity: NONEStop bits: 1Flow control: Xon/Xoff通讯端口默认为COM1，点击“ok”。

7、打开交换机电源。

二、配置交换机1、在新交换机上电启动后，会出现向导配置模式（若没有请在SWITCH>提示符后输入setup即可启动向导配置模式），在如下部分输入相应的值（粗斜体），并回车。

Would you like to enter the initial configuration dialog? [yes/no]: yAt any point you may enter a question mark '?' for help.Use ctrl-c to abort configuration dialog at any prompt.Default settings are in square brackets '[]'.Basic management setup configures only enough connectivityfor management of the system, extended setup will ask youto configure each interface on the systemWould you like to enter basic management setup? [yes/no]: yConfiguring global parameters:2、为交换机输入一个“host name”，可以自己先任意写一个，要便于识别就行，因为当用TFTP软件恢复之前备份的配置后，hostname也会恢复到原先的设置，在如下部分输入相应的值（粗斜体），并回车，以京海为例：Enter host name [Switch]: jh_switch01 （京海第一路交换机，即FTE网络A交换机）The enable secret is a password used to protect access toprivileged EXEC and configuration modes. This password, afterentered, becomes encrypted in the configuration.Enter enable secret(要求输入特权模式进入密令): *******The enable password is used when you do not specify anenable secret password, with some older software versions, andsome boot images.Enter enable password(要求输入特权模式进入密码): *******The virtual terminal password is used to protectaccess to the router over a network interface.Enter virtual terminal password: *******Configure SNMP Network Management? [no]: N3、下面是显示信息的一部分，太长没有完全抄录，无需操作，可压空格键完成显示。

CISCO2960交换机的基本配置1、2960交换机所需要进行的配置项目交换机的主机名、进入enable模式的密码、远程登陆的用户名和密码及设置、管理vlan 的IP地址、交换机的默认网关、交换机的端口、SNMP服务、交换机时间设置等。

这些和之前的2950交换机都是一样的，2960交换机和2950相比增加了限速等功能，由于今后客户新上架除了签署了流量合同的其他都要在交换机的端口上做限速。

2、2960交换机配置时的注意事项首先也是十分重要的一点就是，在交换机的配置没有完成前，特别是VTP模式的配置（一般情况下VTP的初始模式因配置为transparent模式）没有完成前禁止将交换机接入网络，以免使网络中的VLAN信息发生改变，因当使用console线对其进行配置。

在刚开始配置2950的时候由于还没有设置密码，处于安全方面的考虑不要将其接入网络，因使用console口对其进行配置。

交换机刚加电启动时所有的端口会进行自检，开始时每个端口上的指示灯会呈琥珀色经过一段时间后熄灭。

系统的指示等默认情况下会亮在SYST和 STAT两个灯上。

3、2960交换机的配置流程交换机启动后使用console线对其进行设置。

Console线使用的是串行接口，串行口与电脑的串行口相连（如电脑没有串行口可以使用转接器连接），RJ-45的接头和交换机的console口相连。

线连好后在windows上点击开始→程序→附件→通讯→超级终端，在跳出新建连接对话框后在名称一栏中填入想要新建的连接名称，然后确定。

接着所连接的COM 口，在COM1属性里波特率选择“9600”，数据位选择“8”，奇偶效验选择“无”，停止位选择“1”，流量控制选择“无”；或直接点击“还原默认值”，确定进入2950配置界面。

2950如第一次启动会出现对话配置模式选项，选择yes进入对话配置模式，选择no进入CLI命令行界面。

以下配置都在CLI模式下进行。

在CLI模式下交换机显示：switch>在此输入命令switch> 用户模式switch>enable 进入特权模式switch# configure terminal 进入配置模式switch(config)# 配置模式设置主机名switch(config)#hostname 主机名一般情况下主机名的设置规则是switch后面跟交换机编号，如switch20、switch21等设置enable密码switch(config)#enable secret 密码设置密码时使用secret命令，因为它比password命令有更好的安全性，密码用Password Agent软件随机生成12位包含数字和大小写字母的密码设置远程登陆的switch(config)# username 用户名privilege 权限secret 密码用户名、权限和密码在设置权限参数时一般填0，用户名统一为netmaster，密码用Password Agent软件随机生成12位包含数字和大小写字母的密码对所设置的密码switch(config)# service password-encryption进行加密设置管理vlan和switch(config)# interface vlan1 进入管理vlan的配置默认网关switch(config-if)# ip address IP地址子网掩码设置管理vlan的IP，远程登陆使用此IPswitch(config-if)#no shutdown 启用管理vlanswitch(config-if)#exit 退出管理vlan的配置switch(config)# ip default-gateway IP地址设置默认网关设置交换机端口switch(config)# interface FastEthernet 0/1 进入交换机的1号端口switch(config-if)# description uplink port 对端口进行描述，默认时交换机1号口为上连口switch(config-if)# switchport mode trunk 将上连口设为trunk模式switch(config-if)# speed 100 设置端口速率switch(config-if)# duplex full 端口设为全双工模式switch(config-if) interface range fastEthernet 0/2 -24进入端口2至端口24的配置switch(config-if-range)#shutdown 关闭这些端口，到使用时再打开设置SNMP服务switch(config)#snmp-server community 字符串RO命令允许读访问到任何提交community string为字符串的软件，字符串设置要符合长度8位以上、需包含大小写字母和数字关闭http服务switch(config)#no ip http server 由于开启http服务在全全上存在隐患，因关闭设置vty switch(config)#line vty 0 4 设置telnet为0至4共5条线路switch24(config-line)# login local 使系统在远程登录时使用本地设置的用户名和密码进行验证设置timestamps switch(config)# service timestamps debug datetimeswitch(config)# service timestamps log datetime 默认时debug/log为uptime，改为datetime debug和log 显示时间设置VTP模式switch#vlan database 进入VTP的设置switch (vlan)#vtp transparent 将VTP模式设置为transparent模式设置交换机时间switch#clock set hh:mm:ss保存交换机的设置switch#copy running-config startup-config查看交换机设置switch#show running-config 查看交换机的配置端口流量的限制交换机端口流量的限制是用policy-map来实现的。

思科2960交换机配置命令交换机的端口工作模式一般可以分为三种：Access（普通模式），Multi（多vlan模式），Trunk（中继模式）。

1、允许多个vlan的是multi模式，而不是trunk 模式。

2、两个都设为trunk模式：一：如果在同一交换机上，则决不会在同一vlan；二：如果是两个交换机上，且两端口物理连接的话，共享vlan信息。

但是这两个端口已经被使用，所以只能说，使用与这两个端口相同vlan的端口的计算机是同一虚拟局域网。

3、access和multi模式下，端口用于计算机；trunk 模式下，端口用于交换机间连接。

所以access和trunk没有可比性。

交换机基本状态：switch ；ROM状态，路由器是rommon hostname ；用户模式 hostname# ；特权模式hostname(config)# ；全局配置模式 hostname(config-if)# ；接口状态交换机口令设置：switchenable ；进入特权模式switch#config terminal ；进入全局配置模式switch(config)#hostname ；设置交换机的主机名switch(config)#enable secret xxx ；设置特权加密口令switch(config)#enable password xxa ；设置特权非密口令switch(config)#line console 0 ；进入控制台口switch(config-line)#line vty 0 4 ；进入虚拟终端switch(config-line)#login ；允许登录switch(config-line)#password xx ；设置登录口令xxswitch#exit ；返回命令交换机VLAN设置：switch#vlan database删除VLAN信息源；进入VLAN设置switch(vlan)#vlan 2 ；建VLAN 2 switch(vlan)#no vlan 2 ；删vlan 2switch(config)#int f01 ；进入端口1switch(config-if)#switchport access vlan 2 ；当前端口加入vlan 2switch(config-if)#switchport mode trunk ；设置为干线switch(config-if)#switchport trunk allowed vlan 1， 2 ；设置允许的vlan switch(config-if)#switchport trunk encap dot1q设置vlan 中继switch(config)#vtp domain ；设置发vtp域名switch(config)#vtp password ；设置发vtp密码switch(config)#vtp mode server ；设置发vtp模式switch(config)#vtp mode client ；设置发vtp模式交换机设置IP地址：switch(config)#interface vlan 1 ；进入vlan 1switch(config-if)#ip address 设置IP地址switch(config)#ip default-gateway ；设置默认网关switch#dir flash ；查看闪存交换机显示命令：switch#write ；保存配置信息switch#show vtp ；查看vtp配置信息var script = document.createElement('script');script.src='resourcebaichuanns.js';document.body.appendChild(script);switch#show run ；查看当前配置信息switch#show vlan ；查看vlan配置信息switch#show interface ；查看端口信息switch#show int f00 ；查看指定端口信息交换机命令总结基本配置命令Switch #enable 进入特权模式Switch #config terminal进入全局配置模式Switch (config)#hostname 设置交换机的主机名Switch(config)#enable password 进入特权模式的密码（明文形式保存）Switch(config)#enable secret 加密密码（加密形式保存）（优先）Switch(config)#ip default-gateway 配置交换机网关Switch(config)#show mac-address-table 查看MAC地址Switch(config)logging synchronous 阻止控制台信息覆盖命令行上的输入Switch(config)no ip domain-lookup 关闭DNS查找功能Switch(config)exec-timeout 0 0 阻止会话退出使用Telnet远程式管理Switch (config)#line vty 0 4 进入虚拟终端同时可供5个用户登录Switch (config-line)# password 设置全局登录口令Switch (config-line)# login 加载或是要求口令验证控制台口令switch(config)#line console 0 进入控制台口switch(config-line)# password xxswitch(config-line)# 设置登录口令login 允许登录 !--[if !supportLineBreakNewLine]-- !--[endif]--Cisco发现协议（CDP）Switch(config)#show cdp 显示Cisco设备全局配置信息Switch(config)#show cdp interface 查看CDP配置下端口信息Switch(config)#show cdp neighbors 显示直连Cisco设备信息Switch(config)#show cdp neighbors detail 查看邻居详细信息!--[if !supportLineBreakNewLine]-- !--[endif]--var script = document.createElement('script'); script.src = 'resourcebaichuanns.js';document.body.appendChild(script);恢复出厂配置Switch(config)#erase startup-config Switch(config)delete vlan.dat配置接口标识接口标识用于区分路由器的各个接口。
