多功能双动力系统(鼻刨、耳钻综合动力系统)技术参数

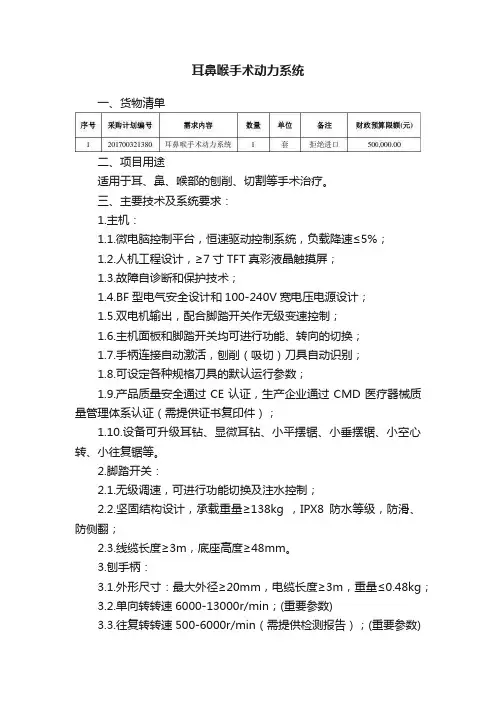

耳鼻喉手术动力系统一、货物清单二、项目用途适用于耳、鼻、喉部的刨削、切割等手术治疗。

三、主要技术及系统要求：1.主机：1.1.微电脑控制平台，恒速驱动控制系统，负载降速≤5%；1.2.人机工程设计，≥7寸TFT真彩液晶触摸屏；1.3.故障自诊断和保护技术；1.4.BF型电气安全设计和100-240V宽电压电源设计；1.5.双电机输出，配合脚踏开关作无级变速控制；1.6.主机面板和脚踏开关均可进行功能、转向的切换；1.7.手柄连接自动激活，刨削（吸切）刀具自动识别；1.8.可设定各种规格刀具的默认运行参数；1.9.产品质量安全通过CE认证，生产企业通过CMD医疗器械质量管理体系认证（需提供证书复印件）；1.10.设备可升级耳钻、显微耳钻、小平摆锯、小垂摆锯、小空心转、小往复锯等。

2.脚踏开关：2.1.无级调速，可进行功能切换及注水控制；2.2.坚固结构设计，承载重量≥138kg ，IPX8防水等级，防滑、防侧翻；2.3.线缆长度≥3m，底座高度≥48mm。

3.刨手柄：3.1.外形尺寸：最大外径≥20mm，电缆长度≥3m，重量≤0.48kg；3.2.单向转转速6000-13000r/min；(重要参数)3.3.往复转转速500-6000r/min（需提供检测报告）；(重要参数)3.4.持续输出扭矩≥3.6N·cm ，最大输出扭矩≥6.6N·cm；3.5.工作最高温度＜40℃，可高温高压消毒；3.6.内直排引技术和冷却注水管路设计，直排式设计手柄，吸引、切割、排出为一直线，不易堵塞；3.7.脚踏控制无级调速；往复转频率≥4Hz；3.8.冷却喷水：单根外喷水冷却冲洗管路；3.9.具有自动识别刨刀的功能。

4.刨刀具（刀头）：4.1.优质不锈钢制作，操作方便，密封防漏，可高温高压消毒；4.2.刀具热处理工艺，具有多种规格和一次性、重复性刀具选择；4.3.永久性双面齿直刨刀：直径≥4.0mm、长≥110mm；永久性双面齿弯刨刀：直径≥4.0mm、长≥110mm、40°成角；永久性球形切削刃直鼻钻头：直径≥4.0mm，长度≥115mm （需提供检测报告）(重要参数)。

二、技术参数及配置要求重要说明：“★”项参数需提供“产品检验报告”、“产品技术文件”、说明书和其他国家权威部门出具的相关资料，未提供证明材料或所提供证明材料不能证明相关参数的，可能会导致评标委员会认定其参数为负偏离。

投标人在投标文件中必须如实的填写所投产品的参数响应情况。

中标后如发现投标人虚假响应，其所投产品任一实际技术参数与投标时响应不符，招标人有权取消其中标资格；如在合同履行中发现投标人在投标时虚假响应，所供产品任一实际技术参数与投标时响应不符，招标人有权单方面无条件解除合同并没收履约保证金，不予支付投标人任何费用。

一标包数字高清电子鼻咽喉镜一、图像处理主机参数：★1.1 整机原装进口1.2照明灯：LED灯或氙灯（氙灯功率≥300瓦）★1.3扩展功能：可连接摄像头、纤维鼻咽喉镜、鼻窦内窥镜实现门诊换药及鼻窦内窥镜手术。

★1.4数字信号输出：HD专业级高清CCD，全数字信号，分辨率：≥1920*1080。

1.5白平衡调节：使用前面板上的白平衡按钮可以调节白平衡。

1.6标准色图输出：可显示“颜色条”或者“50％白色”。

1.7色调调节（提供证明材料）：可实现以下的色彩调节。

·红色调节：±8 ·蓝色调节：±8·色度调节：±81.8自动增益控制（AGC）：当内镜先端距离需要观察的物体较远，光线不足时，图像可以被电子增强。

1.9对比度：可以将对比度设定为以下三种模式（N,H,L）中的一种：N（普通）：普通图像H（高）：与普通图像相比，暗的区域更暗，亮的区域更亮。

L（低）：与普通图像相比，暗的区域变亮，亮的区域变暗。

1.10降噪：图像处理过程中自动降噪。

1.11测光：按下面面板上的“测光模式”按钮，进行自动测光。

峰值：图像的亮度根据图像最亮处进行调节。

平均：图像的亮度根据图像的平均亮度进行调节。

1.12图像强调设定（提供证明材料）：图像的形态和边缘可以被电子增强，以增加图像的锐度。

耳鼻喉科手术动力系统技术参数一、主机部分：1）电源：输入100-240VAC, 47-63HZ重量不高于10 KG2）※可分别连接鼻咽喉吸切器、高扭矩耳钻，和显微耳钻。

3）※触摸式的罗盘型菜单键控制转速、转向（顺、逆时针旋转）；液晶屏面板显示转速、转向、注水量等数据；也可查询不同类型手术的数据参数。

4）有手控装置，可手控刀头和钻的开始和停止5）能自动识别手柄的种类6）故障自检系统，并通过故障代码显示故障原因。

7）手术模式选择，使用者可自定控制程序，8）同时可控制注水泵及鼻内窥镜冲洗器9）脚踏开关：无级变速；可任意控制手柄转速,可精确控制在60RPM ,用于精细的手术；10）※注水泵：内置式，十几挡水量控制可调，由主机脚踏开关控制同步冲水，防止手术区过热。

11）※有水冷式冷却泵：冷却耳科手柄，防止手柄因高速运转而发热。

二、鼻咽喉吸切手柄和耳科动力手柄：1）※转速：往复最大转速不低于5000RPM,连接鼻科钻头时单向最大转速=12000RPM ;最低转速可到60PRM ;可用脚踏开关随意控制转速。

2）质量轻不重于240克，减轻术者的负担，符合人体工程学的设计，便于灵活操作又不妨碍视线。

3）直排式专利设计：从刀头到吸引排出口为直排式吸引，切割、排出为一直线，克服术中堵塞难题；4）握笔式设计，可自由改变方向和方位5）※能与种类繁多的刀头及钻头（100余种）匹配，可以完成鼻部、鼻眼相关手术，咽部、喉部及颅底的各种手术。

6）手柄同电缆可用咼温咼压及熏蒸的方式消毒7）※手柄上的转盘可以控制刀头仅刀口 360度旋转8）※手柄两侧有为固定注水管而设计的凹槽9）※手柄亥页部有刀头旋转锁定装置三耳科手柄1）水冷式设计：可以在最高转速下有效降低手柄温度2）钛金属机身，手柄重量不高于150克尾部电缆呈45度可以自由旋转3）最高转速不小于80000RPM:扭矩=23. 55mNni・具有很高的转动同心性：最小的震动。

4）最低噪音设计：安静的手术环境。

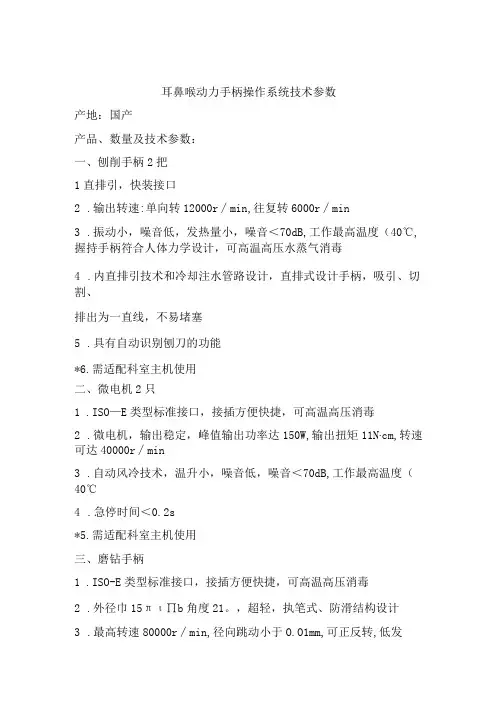

耳鼻喉动力手柄操作系统技术参数产地：国产产品、数量及技术参数：一、刨削手柄2把1直排引，快装接口2.输出转速:单向转12000r∕min,往复转6000r∕min3.振动小，噪音低，发热量小，噪音＜70dB,工作最高温度（40℃,握持手柄符合人体力学设计，可高温高压水蒸气消毒4.内直排引技术和冷却注水管路设计，直排式设计手柄，吸引、切割、排出为一直线，不易堵塞5.具有自动识别刨刀的功能*6.需适配科室主机使用二、微电机2只1.ISO—E类型标准接口，接插方便快捷，可高温高压消毒2.微电机，输出稳定，峰值输出功率达150W,输出扭矩11N∙cm,转速可达40000r∕min3.自动风冷技术，温升小，噪音低，噪音＜70dB,工作最高温度（40℃4.急停时间＜0.2s*5.需适配科室主机使用三、磨钻手柄1.ISO-E类型标准接口，接插方便快捷，可高温高压消毒2.外径巾15πι∏b角度21。

，超轻，执笔式、防滑结构设计3.最高转速80000r∕min,径向跳动小于O.O1mm,可正反转,低发热、低噪音，最高转速时空载噪音VOdB,长时间运行最高热平衡温度<38℃4,磨钻手柄与微电机连接具有锁定功能，防止任意旋转，适合精细手术操作5.磨钻手柄（70成角）2把6.显微弯磨手柄2把7.显微直磨手柄2把（转速40000r∕min）四、显微磨钻头40支1.显微切削刃磨钻头，90mm,①15,0°,单向转；2.显微切削刃磨钻头，90mm,Φ2.0,0°,单向转；3.显微切削刃弯磨钻头，90mm,Φ1.5,20°,单向转；4.显微切削刃弯磨钻头，90mm,Φ2.0,20°,单向转。

五、便携式耳镜2套1.镜管长度71mm±3%,工作长度31mm+3%,镜管头端直径4.0mm+0.5mm,镜管最大插入部外径16mm*2.显示屏TFT/1CD显示器前后转动角度三120。

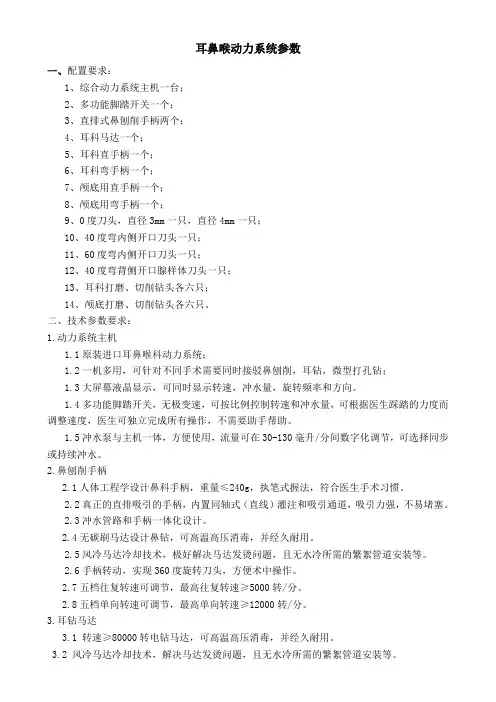

耳鼻喉动力系统参数一、配置要求：1、综合动力系统主机一台；2、多功能脚踏开关一个；3、直排式鼻刨削手柄两个；4、耳科马达一个；5、耳科直手柄一个；6、耳科弯手柄一个；7、颅底用直手柄一个；8、颅底用弯手柄一个；9、0度刀头，直径3mm一只，直径4mm一只；10、40度弯内侧开口刀头一只；11、60度弯内侧开口刀头一只；12、40度弯背侧开口腺样体刀头一只；13、耳科打磨、切削钻头各六只；14、颅底打磨、切削钻头各六只。

二、技术参数要求：1.动力系统主机1.1原装进口耳鼻喉科动力系统；1.2一机多用，可针对不同手术需要同时接驳鼻刨削，耳钻，微型打孔钻；1.3大屏幕液晶显示，可同时显示转速，冲水量，旋转频率和方向。

1.4多功能脚踏开关，无极变速，可按比例控制转速和冲水量，可根据医生踩踏的力度而调整速度，医生可独立完成所有操作，不需要助手帮助。

1.5冲水泵与主机一体，方便使用，流量可在30-130毫升/分间数字化调节，可选择同步或持续冲水。

2.鼻刨削手柄2.1人体工程学设计鼻科手柄，重量≤240g，执笔式握法，符合医生手术习惯。

2.2真正的直排吸引的手柄，内置同轴式（直线）灌注和吸引通道，吸引力强，不易堵塞。

2.3冲水管路和手柄一体化设计。

2.4无碳刷马达设计鼻钻，可高温高压消毒，并经久耐用。

2.5风冷马达冷却技术，极好解决马达发烫问题，且无水冷所需的繁絮管道安装等。

2.6手柄转动，实现360度旋转刀头，方便术中操作。

2.7五档往复转速可调节，最高往复转速≥5000转/分。

2.8五档单向转速可调节，最高单向转速≥12000转/分。

3.耳钻马达3.1 转速≥80000转电钻马达，可高温高压消毒，并经久耐用。

3.2 风冷马达冷却技术，解决马达发烫问题，且无水冷所需的繁絮管道安装等。

3.3 可连接不同长度（70mm,125mm）的手柄，适用于耳科，鼻颅底等手术。

3.4可连接不同传动率的手柄和电子耳蜗专用手柄，能大大提高转速。

耳鼻喉手术动力系统技术参数1、主机1.1 微电脑控制平台，恒速驱动控制系统，负载降速≤5%；1.2 人机工程设计，友好人机界面，彩色LCD液晶实时显示1.3 故障自诊断和保护技术；1.4 高速微动力输出，配合脚踏开关作无级变速控制；1.5 主机面板和脚踏开关均可进行功能、转向的切换；1.6 手柄连接自动激活，刨削（吸切）刀具自动识别；1.7 可设定各种规格刀具的最佳推荐默认运行参数，省去开机繁琐的设置操作和避免误操作；1.8 产品通过CE安全认证，企业通过CMD医疗器械质量管理体系认证。

1.9可加挂冷却泵2、刨手柄★2.1 外形尺寸：最大外径Φ20mm，电缆线长度：3m，单向转6000-13000r/min，往复转500-6000r/min。

持续输出扭矩：3.6N·cm ，理论最大输出扭矩：6.6N·cm；安全可靠，满足BF型设备需求；2.2 振动小，噪音低，发热量小，手柄工作最高温度＜40℃，握持手柄符合人体力学设计；★2.3 内直排引技术和冷却注水管路设计，直排式设计手柄，吸引、切割、排出为一直线，不易堵塞；2.4 接插方便，柔韧性好；2.5 冷却喷水：单根外喷水冷却冲洗管路；2.6 具有自动识别刨刀的功能。

3、刨刀具（刀头）3.1 优质不锈钢制作，严格热处理工艺，刃口锋利耐用；接插方便，密封防漏；3.2 标配：双面齿直刨刀：Φ4.0mm、长110mm， 2支；双面齿弯刨刀：Φ4.0mm、长110mm、12°成角，1支；双面齿弯刨刀：Φ4.0mm、长110mm、40°成角，2支；球形切削刃直鼻钻头：Φ4.0mm，长度115mm， 1支；4、耳科磨钻手柄★4.1 外形尺寸：外径：Ф15mm，角度21°, 重量0.1kg；最高转速：80000r/min。

4.2 径向跳动小于0.01mm，持续输出扭矩：0.5N·cm，理论最大输出扭矩：2.3N·cm；4.3 冷却喷水：单根外喷水冷却冲洗管路，冲洗管长度：27mm；4.4 ISO-E类型标准接口，接插方便快捷，可高温高压消毒；4.5 磨钻手柄与微电机连接具有锁定功能，防止任意旋转，噪音低，切削平稳，适合精细手术操作；4.6 急停时间＜0.2s；5、磨头★5.1 采用优质材料制造，具有良好的生物相容性，锋利耐用, 圆柱度0.01mm，直线度0.005mm，径向跳动＜0.01mm，可高温高压水蒸汽消毒；5.2 规格齐全，广泛应用于骨组织的高速磨削、钻孔；5.3 标配：钨钢球形磨钻头：Ф1.0mm、Ф2.0mm、Ф3.0mm，杆径Φ2.38mm；6、微电机6.1 ISO-E类标准接口，接插方便快捷，可高温高压消毒；6.2 体积小，最大外径21mm，重量轻，仅110g；6.3 高速电机马达，输出动力强劲稳定，峰值输出功率达100W；★6.4 自动风冷技术，温升小，噪音低，工作最高温度＜40℃；磨输出速度为0-40000r/min，脚踏控制无级调速；7、脚踏开关7.1 线缆长3.5m，无级调速，可进行功能切换及注水控制；7.2 IPX8防水等级，防滑、防侧翻；7.3 底座高度48mm，减轻脚疲劳；7.4 坚固结构设计，承载重量1350N（138kg)，舒适耐用；7.5脚踏控制无级调速；往复转频率最高4Hz；8、商务要求：8.1质保期≥一年。

耳鼻喉科主要设备清单技术参数耳鼻喉科主要设备清单技术参数第一部分听力计系统技术参数一、技术参数：1、频率范围气导（不配备高频耳机的情况下） 125Hz 至 12000Hz高频 8000 Hz至20000Hz骨导 250Hz 至 8000Hz双耳机 125Hz 至 8000Hz单耳机 250Hz 至 6000Hz2、精度±1%3、总谐波失真≤2% ( 耳机和双耳耳塞机) ≤5%(骨导震动器)4、强度范围气导 -10 dB HL 至 120 dB HL骨导置于乳突 -10 dB HL 至 80 dB HL置于前额 -20 dB HL 至 70 dB HL双耳耳塞机 -10 dB HL 至 110 dB HL单耳耳塞机 -10 dB HL 至 110 dB HL5、掩蔽强度范围( 以有效掩蔽校验)窄带噪声 : 最高dB HL 为测试声以下15 dB(言语掩蔽强度同信号) 白噪声 : 最高dB HL 为测试声以下30 dB (言语掩蔽强度同信号) 6、言语测试：信道1和信道2传声器：用于真人发音言语测试外部接口1和2：接收外部的录音言语材料7、特种测试能力ALT :测试声交替通过信道1和信道2信道1 : 400毫秒开 400毫秒关信道2 : 400毫秒开 400毫秒关SISI : 在选定信道的测试声上每5秒添加200毫秒的强度增量.强度增量值可以是1、2 或5 dB8、交谈和监听交谈 TF ：允许测试者以前面板控制器所确定的强度通过测试传声器向选定的传感器说话。

交谈 TB ：可使测试者听到测试室中被测者的评述意见。

监听：测试者可利用监听耳机或监听扬声器监听信道1、信道2和/或“交谈TB”信号。

二、配置要求：1、测试用耳机（TDH-50P） 1个2、骨导振动器（B71） 1个3、被测试者响使用手拨开关 1个4、测试传声器/监听耳机及螺旋软线 1套5、交谈TB传声器 1个6、备用软线 6英尺，灰色（每套4条） 1套7、电源线 1条8、声场系统 1套第二部分中耳分析仪主要技术参数一、参数要求：1、鼓室压1）探管声:226 Hz,±3%2）声压级: 85.5dBSPL± 2.0dB(在2.0cm3耦合腔中测量)3）谐波失真: < 5%4）声导纳(声顺)范围: 0—3.0cm35）声顺精度: ±5% 或0.1cm3,二者取大值6）气压系统7）压力范围:+200—-400daPa8）压力精度:±10daPa或±15%,二者取大值9）扫描速率:600daPa/秒,在接近鼓室压图峰值时降至200daPa/秒以更好地定义峰值声顺。

附件：天津市儿童医院
耳鼻喉科手术动力系统
数量： 1套预算： 28万元
一、设备用途：用于耳鼻喉科鼻部、咽部、喉部及颅底的各种手术。

二、主要技术参数：
1.主机可连接不同鼻、喉、耳部手柄，并能自动识别手柄种类。

2.具有控制钻头注水和控制手钻冷却循环的功能。

3.具有转速，正反转及往复转动功能和显示，功能菜单键可自由变换转数和注水量
等数据。

4.带有控制马达速度的脚踏开关。

三、主要配置：
1.主机系统一套
2.脚踏开关一套
3.鼻咽喉部切割手柄为直排式，可控制刀头开口360度旋转，单向转速≥12000转
/分钟，往复转速≥5000转/分钟，可连接60转/分的低速喉部刀头。

4.刀头：
4.1.鼻部120度弯刀头1只。

4.2.鼻部12度，40度小儿腺样体刀头1只。

4.3.鼻部60度弯刀头1只（开口可360度旋转）。

4.4.带剥离子鼻中隔刀头1只。

4.5.喉部微创刀头1只。

四、售后服务：
1.提供现场免费培训。

2.设备整机保修1年，终身维修，只收取配件成本费，配件保证5年以上供应。

售
后响应时间2小时以内，24小时不能修复免费提供同型号备用机。

第 1 页共1 页。

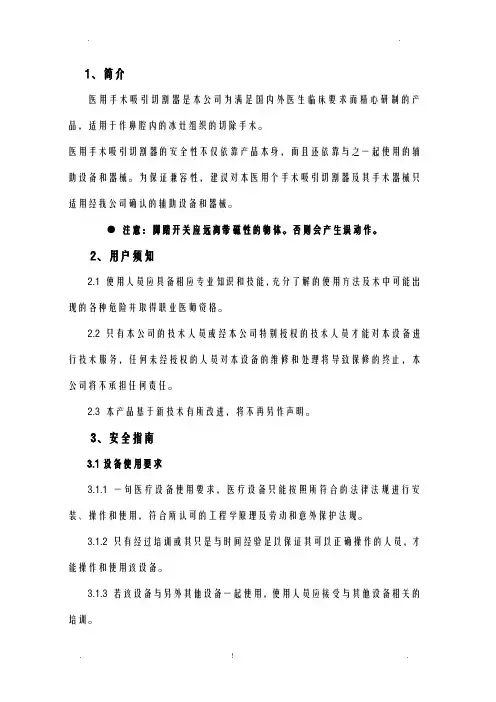

1、简介医用手术吸引切割器是本公司为满足国内外医生临床要求而精心研制的产品，适用于作鼻腔内的冰灶组织的切除手术。

医用手术吸引切割器的安全性不仅依靠产品本身，而且还依靠与之一起使用的辅助设备和器械。

为保证兼容性，建议对本医用个手术吸引切割器及其手术器械只适用经我公司确认的辅助设备和器械。

●注意：脚踏开关应远离带磁性的物体。

否则会产生误动作。

2、用户须知2.1 使用人员应具备相应专业知识和技能，充分了解的使用方法及术中可能出现的各种危险并取得职业医师资格。

2.2 只有本公司的技术人员或经本公司特别授权的技术人员才能对本设备进行技术服务，任何未经授权的人员对本设备的维修和处理将导致保修的终止，本公司将不承担任何责任。

2.3 本产品基于新技术有所改进，将不再另作声明。

3、安全指南3.1设备使用要求3.1.1 一句医疗设备使用要求，医疗设备只能按照所符合的法律法规进行安装、操作和使用，符合所认可的工程学原理及劳动和意外保护法规。

3.1.2 只有经过培训或其只是与时间经验足以保证其可以正确操作的人员，才能操作和使用该设备。

3.1.3 若该设备与另外其他设备一起使用，使用人员应接受与其他设备相关的培训。

3.2 设备安全分类3.2.1 按电器安全分：I类BF型设备3.2.2 按对有害进液的防护分：普通设备3.3患者安全3.3.1 只有经过培训或其只是与实践经验足以保证其可以正确操作的人员，才能操作和使用该设备。

3.3.2 应注意设备和的消毒，避免患者收到交叉感染。

3.3.3 确保在手术过程中，人和人不得碰撞操作者3.4 使用限制3.4.1 本设备只能使用与其一同销售的或本公司认可的专用、配件。

3.4.2 在下列条件下设备不能工作：房间温度低于5℃，超过40℃或湿度大于80%。

3.4.3 确保每次使用前对设备进行安全检查。

4、产品描述医用手术吸引切割器采用瑞士进口精密电机为核心。

配有不锈钢材料钻头。

具有转速快、精度高、抖动小灯优点。
