关节镜动力系统技术参数
- 格式:doc
- 大小:14.00 KB
- 文档页数:2
关节镜系统的配置一、高清摄像系统高清摄像主机及摄像头 1相关连接件SONY高清液晶显示器(≥20英寸) 1台车 1二、氙光源系统300W氙光源及相关连接件 1 三、关节镜操作系统关节镜(4mm×30º)(115度视角) 1双向双开关镜鞘 1穿刺锥 1 四、强力动力刨削系统强力多功能控制主机 1多功能刨削手柄 1带防误踩脚踏 1半月板刨刀 1滑膜刨刀 1交叉韧带重建磨头 1五、射频气化等离子手术系统或相同功能的其他解决方案(单极、双极两用,)射频气化等离子手术系统主机(单/双极两用) 1脚踏控制器 1探头折弯器 1六、冲洗灌注泵系统灌注泵主机 1脚踏开关 1输入管路套件 1七、影像导出系统(图文工作站)八、手动器械(下述列表供参考)带尺探针 1专用勾刀 3mm Straight 1半月板成形刀 3mm Straight 1香蕉刀 3mm Straight 120º弯雪茄柄手柄剪刀无销钉设计 190º弯雪茄柄手柄蓝钳无销钉设计 1左弯鸭嘴蓝钳无销钉设计 1 右弯鸭嘴蓝钳无销钉设计 1 游离体钳无销钉设计 1卵园直蓝钳无销钉设计 1九、半月板缝合系统(前角、后角、体部)(下述列表供参考)半月板深度探针145度半月板锉 1Straight Suture Passer 1Curved Suture Passer 1Suture Circle 1Large Sterilizaion Tray with mat 1Set Screw for Suture Passer, large 1Set Screw for Suture Passer, small 1十、前、后交叉韧带重建系统(下述列表供参考)前、后交叉导向器把手 1前、后交叉成角钻头导向器 1前交叉点式瞄准器(点对点)(单束、双束重建两用) 1后交叉胫骨瞄准器 1镜下钻头7mm 1镜下钻头8mm 1镜下钻头9mm 1量管7mm 1量管8mm 1量管9mm 1股骨导向器把手 1股骨瞄准器5mm 1股骨瞄准器6mm 12.7mm 带孔钻尖导针 14.5mmENDOBUTTON钻 1肌腱剥离器(开口) 1十一、微骨折修复系统(下述列表供参考)Chondral Pick,20 1Chondral Pick,40 1Universal endofemoral Aimer 1十二、肩关节系统(下述列表供参考)组织/缝线抓钳 1钩形剪 1缝线拉钩 1缝线抓钳 1滑动缝线剪切器 1全圈推结器 130'左弯引线器 130'右弯引线器 170'左弯引线器 170'右弯引线器 1180'左弯引线器 1180'右弯引线器 1A-Pass 45度左弯 1A-Pass 45度右弯 1A-Pass 45度上翘 1A-Pass 直形 1带刻度探针 1交换棒 12.5mm钻 1钻导向器 17.0mm×72mm肩关节通道 18.5mm×72mm肩关节通道 1(上述配置中如有独有功能或器械,请在报价清单中注明即可,不影响报价。
骨科手术动力系统技术参数1整体要求:骨科手术动力系统,具备脊柱椎间孔镜手术对骨组织的磨削处理功能。
2.主机:2.1主机尺寸W250X250X150mm;2.2液晶屏显示,输入功率22OOW;2.3微电脑控制系统,具备手柄、脚踏连接故障诊断功能;2.4转速可调。
3.脚踏:3.1IPX8防水等级。
3.2无极调速功能:具备。
4.孔镜手柄4.1提供用于椎间孔镜手术的孔镜手柄21个;4.2手柄直径W25mm,长度W130mm,转速228OOOr∕min;4.3手柄可高压灭菌。
5.往复安全磨钻或往复磨铳刀头5.2提供往复安全磨钻或往复磨铳刀头21个;5.3柱形刀头设计,刀头往复运动磨除骨组织,不损伤神经;5.4具有单手推拉自锁限深调节功能,调节范围220mm;5.5刀头工作转速220000r∕min06.往复安全磨钻半刃或往复磨铳刀头6.2提供往复安全磨钻半刃或往复磨铳刀头21个6.3半刃刀头,刀头往复运动磨除骨组织,刀头一半有刃,一半是光滑柱面;6.4具有单手推拉自锁限深调节,调节范围220mm;6.5刀头工作转速228000r∕min07.往复安全磨钻扁平刃或往复磨铳刀头7.1提供往复安全磨钻扁平刃或往复磨铳刀头21个7.2扁平刃刀头,刀头扁平状,往复运动磨除骨组织,可以紧贴神经操作,刀往复运动磨除骨组织;7.3刀头工作转速228000r∕min°8.微创脊柱磨头8.1提供微创脊柱磨头22个;8.2具有金刚砂球形和不锈钢切削刃球形两种可选;8.3刀具具有单手推拉自锁限深调节功能,调节范围大于20mm;8.4刀头工作转速228000r∕min°9.弯曲刀头9.1弯曲一体刀头,具有金刚砂球形和不锈钢切削刃球形两种可选;9.2刀杆内注水设计;9.3杆径W4mπι,工作转速250000r∕min010.往复刀头:10.1刀具往复运动磨除骨组织,不伤软组织;10.2转速250000r∕πιin,杆径W4mm。
骨科2台设备基本要求一、关节镜手术系统数量:1套配置要求:1、关节镜主机系统1.1 三晶片摄像系统 11.2 氙光源 12、关节镜及入路器械2.1 4mm, 30度关节镜 12.2 双阀、可旋转套管 12.3穿刺锥 13、电动动力刨削器械3.1 动力系统控制主机 13.2 关节镜脚控刨削手柄 13.3 关节镜刨削脚踏控制板 13.44.5MM刨刀 34、膝关节手动器械4.1 5mm带刻度探针 14.2 左、右弯鸭嘴篮钳各 24.3 卵圆直篮钳 24.4 游离体抓钳 14.5 窄口上翘篮钳 24.6 半月板勾刀 24.7 专用缝合针 24.8 半月板用带刻度弯探针 14.9 45度半月板锉 15、肩关节器械5.1 肩关节剪刀 15.2 缝线抓钳 25.3 直A-P抓钳 15.4 35度上弯A-P抓钳 15.5 70'右弯引线器 15.6 70'左弯引线器 15.7 直引线器 15.8 滑动缝线剪切器 15.9 缝线拉钩 15.10 全圈推结器 15.11 交换棒 15.12 消毒盒 15.13 组织抓钳 16、膝关节交叉韧带器械6.1 胫骨前交叉韧带定位器(点对点)3件6.2股骨定位器把手 1 6.3 股骨定位器卡头(5mm、6、7)各1 6.4 股骨钻(6、7、8、9、10mm)各1 6.5 胫骨钻(6、7、8、9、10mm)各1 6.6 量筒(6-10mm)各1 6.7 测深尺 1 6.8 4.5mm钻头 3 6.9 螺丝批导针 2 6.10 可吸收螺丝批 1 6.11 2.4mm导针 1盒6.12 2.7mm导针 1盒6.13 胫骨后叉定位器 16.14 保护器(挡板) 17、软骨微骨折器)7.1 骨锥把手 17.2 20度骨锥 17.3 40度骨锥 18、小关节镜8.1 2.7mm 30度关节镜,120mm 18.2穿刺锥(尖) 1 8.3 穿刺锥(钝) 1 8.4 上翘微型抓钳 1 8.5 左弯、右弯、后弯咬钳各18.6 套管 1套二、射频汽化仪主机(单/双极两用)数量:1台基本要求:1、90度双极气化刀头 22、温控探头 13、软骨修复探头 1。

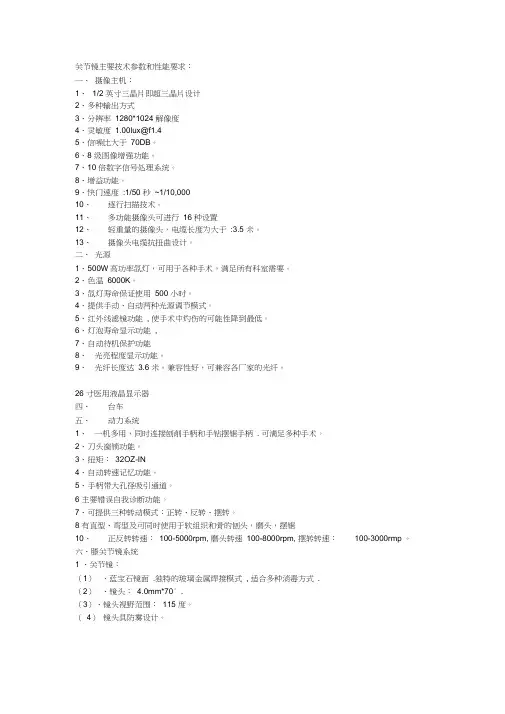

关节镜主要技术参数和性能要求:一、摄像主机:1、1/2 英寸三晶片即超三晶片设计2、多种输出方式3、分辨率1280*1024 解像度4、灵敏度1.00lux@f1.45、信噪比大于70DB。
6、8 级图像增强功能。
7、10 倍数字信号处理系统。
8、增益功能。
9、快门速度:1/50 秒~1/10,00010、逐行扫描技术。
11、多功能摄像头可进行16 种设置12、轻重量的摄像头,电缆长度为大于:3.5 米。
13、摄像头电缆抗扭曲设计。
二、光源1、500W高功率氙灯,可用于各种手术,满足所有科室需要。
2、色温6000K。
3、氙灯寿命保证使用500 小时。
4、提供手动、自动两种光源调节模式。
5、红外线滤镜功能, 使手术中灼伤的可能性降到最低。
6、灯泡寿命显示功能,7、自动待机保护功能8、光亮程度显示功能。
9、光纤长度达3.6 米。
兼容性好,可兼容各厂家的光纤。
26 寸医用液晶显示器四、台车五、动力系统1、一机多用,同时连接刨削手柄和手钻摆锯手柄. 可满足多种手术。
2、刀头窗锁功能。
3、扭矩:32OZ-IN4、自动转速记忆功能。
5、手柄带大孔径吸引通道。
6 主要错误自我诊断功能。
7、可提供三种转动模式:正转、反转、摆转。
8 有直型、弯型及可同时使用于软组织和骨的刨头,磨头,摆锯10、正反转转速:100-5000rpm, 磨头转速100-8000rpm, 摆转转速:100-3000rmp 。
六、膝关节镜系统1 、关节镜:(1)、蓝宝石镜面.独特的玻璃金属焊接模式, 适合多种消毒方式.(2)、镜头: 4.0mm*70° .(3)、镜头视野范围:115 度。
(4)镜头具防雾设计。
2、基本手动器械:(1)无销钉设计。
(2)器械轻、薄,更便于使用、同时耐用。
(3)可提供四种手柄选择,有雪茄柄器械(4 )多种造型:左弯、右弯、上翘、杆翘、直头。
(5)多种蓝钳头:方头,圆头,90度,180度,窄口圆头等。
(6)可提供人体所有关节镜手术器械的厂家。
超声骨科动力系统技术参数一、设备名称:超声骨科动力系统二、设备用途:适用于骨科,脊柱外科,颌面外科,口腔科等骨组织相关类手术。
三、产品配置及主要技术参数:1、主机1.1主机重量:≤12kg,轻便小巧,方便移动,方便手术室布局。
1.2认证:产品须取得FDA、CE、CFDA认证中两个及以上。
1.3超声工作频率:≤30kHz1.4控制台:必须为台式机,节省手术室空间且携带搬运方便1.5功能:利用超声完成骨组织的切割和破碎功能,同时具备冲洗的功能;1.6输出超声电功率:≥130W,功率可调节;1.7超声最大振幅:≤130um,超低振幅能够保证骨切割的精确性,更有效保护神经和血管不受意外损伤;1.8自由选择注水量:注水量不小于67 ml/分钟;1.9冲洗方式:具有自动冲洗系统,在手术中能够持续冲洗,降低温度,润滑切割表面,冲洗流量可调节;1.10显示和控制方式:通过触摸屏(键)调节所有参数;通过液晶屏显示,具有自动记录手术时间功能;2、手柄2.1.手柄换能器:基于电致伸缩技术,利用超声的纵向振动切骨,无旋转;2.2.手柄装卸:手柄和刀头分离式设计,刀头能够快速拆卸安装,可在术中迅速更换刀头;2.3.手柄的灭菌方式:所有手柄必须支持压力蒸汽方式灭菌。
2.4.手柄重量:≤110g,便于术者长时间操作,减轻手部疲劳。
2.5.手柄导线长度:≥4.5m。
3、刀具3.1刀头材质:采用钛合金材料,坚固耐磨,满足手术要求;3.2刀头安全性设计:钝性刀头设计,无锐齿,防止锐性划伤软组织;3.3至少4种注册刀头可满足不同手术场合和部位,适用于各种精准手术使用;3.4冲洗模式:手机及刀头中心冲洗,切骨手术中持续冲洗,可冷却刀头,减少术中刀头折断,减少切面的热损伤,使切骨更润滑;设有最低灌注保护冲洗量,冲洗量可调节3.5切骨刀头厚度为5mm-6.4mm,厚薄适中,不会对软组织造成划伤又可有效保留骨质。
3.6磨骨刀头磨面1.8mm×1.3mm,且只有一个磨面,在保证精细磨骨的同时有效保护周边软组织。
关节镜系统的配置一、高清摄像系统高清摄像主机及摄像头 1相关连接件SONY高清液晶显示器(≥20英寸) 1台车 1二、氙光源系统300W氙光源及相关连接件 1 三、关节镜操作系统关节镜(4mm×30º)(115度视角) 1双向双开关镜鞘 1穿刺锥 1 四、强力动力刨削系统强力多功能控制主机 1多功能刨削手柄 1带防误踩脚踏 1半月板刨刀 1滑膜刨刀 1交叉韧带重建磨头 1五、射频气化等离子手术系统或相同功能的其他解决方案(单极、双极两用,)射频气化等离子手术系统主机(单/双极两用) 1脚踏控制器 1探头折弯器 1六、冲洗灌注泵系统灌注泵主机 1脚踏开关 1输入管路套件 1七、影像导出系统(图文工作站)八、手动器械(下述列表供参考)带尺探针 1专用勾刀 3mm Straight 1半月板成形刀 3mm Straight 1香蕉刀 3mm Straight 120º弯雪茄柄手柄剪刀无销钉设计 190º弯雪茄柄手柄蓝钳无销钉设计 1左弯鸭嘴蓝钳无销钉设计 1 右弯鸭嘴蓝钳无销钉设计 1 游离体钳无销钉设计 1卵园直蓝钳无销钉设计 1九、半月板缝合系统(前角、后角、体部)(下述列表供参考)半月板深度探针145度半月板锉 1Straight Suture Passer 1Curved Suture Passer 1Suture Circle 1Large Sterilizaion Tray with mat 1Set Screw for Suture Passer, large 1Set Screw for Suture Passer, small 1十、前、后交叉韧带重建系统(下述列表供参考)前、后交叉导向器把手 1前、后交叉成角钻头导向器 1前交叉点式瞄准器(点对点)(单束、双束重建两用) 1后交叉胫骨瞄准器 1镜下钻头7mm 1镜下钻头8mm 1镜下钻头9mm 1量管7mm 1量管8mm 1量管9mm 1股骨导向器把手 1股骨瞄准器5mm 1股骨瞄准器6mm 12.7mm 带孔钻尖导针 14.5mmENDOBUTTON钻 1肌腱剥离器(开口) 1十一、微骨折修复系统(下述列表供参考)Chondral Pick,20 1Chondral Pick,40 1Universal endofemoral Aimer 1十二、肩关节系统(下述列表供参考)组织/缝线抓钳 1钩形剪 1缝线拉钩 1缝线抓钳 1滑动缝线剪切器 1全圈推结器 130'左弯引线器 130'右弯引线器 170'左弯引线器 170'右弯引线器 1180'左弯引线器 1180'右弯引线器 1A-Pass 45度左弯 1A-Pass 45度右弯 1A-Pass 45度上翘 1A-Pass 直形 1带刻度探针 1交换棒 12.5mm钻 1钻导向器 17.0mm×72mm肩关节通道 18.5mm×72mm肩关节通道 1(上述配置中如有独有功能或器械,请在报价清单中注明即可,不影响报价。
关节镜动力系统使用、维护指南一、工作原理与特点关节镜是一种观察关节内部结构的直径5mm左右的棒状光学器械,是用于诊治关节疾患的内窥镜。
关节镜在一根细管的端部装有一个透镜,将细管插入关节内部,关节内部的结构便会在监视器上显示出来。
二、组成主机、脚踏开关、刨削手柄、电缆线三、操作步骤及注意事项1、打开电源总开关,设备自检,连接刨削手柄线和脚踏开关线,主机可自动识别刨削手柄和多功能手柄。
当刨削手柄或多功能手柄和脚踏连接主机时,需注意各自接头的红点要和主机接口的红点对应。
2、根据液晶屏上的图标提示可以提高或降低转速;设置顺时针转,逆时针或往复转。
3、连接刨削手柄时,可通过调节手柄上的按键进行转速及转向的切换。
从上至下依次为左右转向调节按键,激发按键及往复转向调节按键;通过调节不同的转向按键进行转向选择,按下激发按钮后,手柄开始工作;如刨削手柄已在工作,再次长按左右转向调节按钮将降低手柄转速;如刨削手柄已在工作,再次长按往复转向调节键将提高手柄转速。
4、同时连接多功能手柄和刨削手柄时,需观察多功能手柄下方的激活开关是否开启,主机面板最后一排右侧有两个图标指示,左侧为多功能手柄,右侧为刨削手柄,如关闭,主机将显示多功能手柄图标未被点亮,说明刨削手柄已激活,可通过脚踏或按键激发刨削手柄。
如开启,启动脚踏或多功能手柄开关,多功能手柄将激发。
5、建议刨削手柄最高转速不超过4000rpm.6、当使用高频设备时,刨削柄和刀头不要接触患者。
四、消毒保养说明使用前1、检查刀头、钻头是否有变形、损坏、老化,如有类似问题注意更换(可重复使用刀头、钻头,建议使用台数150-200台)。
2、将刀头、钻头正确连接至手柄,并且确认连接稳固,方可开始操作。
3、手柄连接主机后,注意正确切换相应的手柄模式,以免影响术者手术情绪。
使用中1、适当调节钻速,建议一次使用时间不宜过长,间歇激发,以免过热损坏电机。
2、如果在使用时发生阻塞,可以用注射器从刨削系统窗口冲洗,去除污渍。
关节镜动力系统技术参数
动力系统:(包含动力主机,刨削手机) 1套
1,智能动力主机,可自动匹配连接手柄的运转模式。
2,动力主机,双触摸屏设计,兼容所有大、小骨多种手柄,扩展性强,包括:关节镜刨削手柄、高速微型钻、微型矢状锯、摆锯、往复锯以及大骨动力等。
*3,刨削手柄最高钻速不低于12000转/分钟,扭力不小于35in-ounces,可在手柄上直接调节速度、运转模式及开关,可高温高压消毒
*4、动力主机往复转频率具有≥9级的调节,可任意设定
*5、配备刨削刀头折弯器,可对可折弯刨削刀头进行0-30°的折弯,更好的开展复杂的解剖区域手术
*6、一把手柄能同时满足肩、膝、踝、腕关节手术的需要
7,刨削手柄重量≤237g
8、刨削手柄可高温高效消毒。
