手术动力系统(电钻电锯气钻)操作规程随着外科学的发展，手术使用的各种钻、锯、磨等手动工具逐渐被电动、气动工具所代替，动力系统广泛应用于骨科、耳鼻喉科、颌面外科、整形外科、创伤外科、神经外科等领域。

动力系统中的多用钻可同时具备钻、锯、锂等多种功能，在人体骨部手术中代替了手术医师的许多手工操作，省力、省时、效果好。

【结构和配件】(1)气动钻：由钻头、钻机手柄、输气连接管、氮气减压阀及氮气筒组成。

(2)电动钻：由钻头、手柄、主机、动力线路、脚踏开关等组成。

部分产品有冷却冲洗系统或冲水泵可进行自动喷水。

(3)多用钻：有各式钻头、锯片、髓腔锲、钥匙等，以满足不同手术方式的需要。

【动力工具的分类】(1)根据动力驱动不同分为气动式和电动式两种。

电动式动力系统又分为充电电池型(即直流电)和交流电型。

(2)根据用途分分为动力钻、动力锯、动力磨、动力刨削等。

【工作原理】电动工具以电为动力，将电能转化为机械能。

气动工具以气体为动力。

【应用范围】广泛应用于骨科、耳鼻喉科、颌面外科、整形外科、创伤外科、神经外科等领域。

具体应用如下：⑴动力钻①钻：用于开颅手术、内固定手术。

②锂：用于扩张骨髓腔。

③攻丝：用于内固定手术匹配螺钉。

④拧螺丝：用于自动拧螺钉。

⑵动力锯①摆动锯：用于骨科截骨。

②往复锯：用于心胸外科开胸。

③矢状锯：用于手部、足部手术。

⑶动力磨①角度接头：用于脊柱外科。

②直角接头：用于脊柱外科、耳鼻喉科。

③高扭力反角接头：用于牙科。

④高速接头。

⑷动力刨削①半月板刨削、滑膜刨削、软骨刨削：用于关节镜手术。

②鼻窦镜刨削：用于五官科手术。

【操作步骤】(1)动力线及手柄高压消毒备用。

(2)蓄电池充足电并备有备用电池，氮气气源充足备用。

(3)正确连接各部件，确保钻头、锯片安装稳固，暂不使用时将手控开关放在关闭位置。

⑷脚踏放置术者合适位置。

(5)打开机器上的电源开关，测试机器的性能。

(6)打开安全锁，踩动脚踏，设备正常运转。

(7)使用完毕整理、清洗、保养各部件。

耳鼻喉动力系统参数一、配置要求：1、综合动力系统主机一台；2、多功能脚踏开关一个；3、直排式鼻刨削手柄两个；4、耳科马达一个；5、耳科直手柄一个；6、耳科弯手柄一个；7、颅底用直手柄一个；8、颅底用弯手柄一个；9、0度刀头，直径3mm一只，直径4mm一只；10、40度弯内侧开口刀头一只；11、60度弯内侧开口刀头一只；12、40度弯背侧开口腺样体刀头一只；13、耳科打磨、切削钻头各六只；14、颅底打磨、切削钻头各六只。

二、技术参数要求：1.动力系统主机1.1原装进口耳鼻喉科动力系统；1.2一机多用，可针对不同手术需要同时接驳鼻刨削，耳钻，微型打孔钻；1.3大屏幕液晶显示，可同时显示转速，冲水量，旋转频率和方向。

1.4多功能脚踏开关，无极变速，可按比例控制转速和冲水量，可根据医生踩踏的力度而调整速度，医生可独立完成所有操作，不需要助手帮助。

1.5冲水泵与主机一体，方便使用，流量可在30-130毫升/分间数字化调节，可选择同步或持续冲水。

2.鼻刨削手柄2.1人体工程学设计鼻科手柄，重量≤240g，执笔式握法，符合医生手术习惯。

2.2真正的直排吸引的手柄，内置同轴式（直线）灌注和吸引通道，吸引力强，不易堵塞。

2.3冲水管路和手柄一体化设计。

2.4无碳刷马达设计鼻钻，可高温高压消毒，并经久耐用。

2.5风冷马达冷却技术，极好解决马达发烫问题，且无水冷所需的繁絮管道安装等。

2.6手柄转动，实现360度旋转刀头，方便术中操作。

2.7五档往复转速可调节，最高往复转速≥5000转/分。

2.8五档单向转速可调节，最高单向转速≥12000转/分。

3.耳钻马达3.1 转速≥80000转电钻马达，可高温高压消毒，并经久耐用。

3.2 风冷马达冷却技术，解决马达发烫问题，且无水冷所需的繁絮管道安装等。

3.3 可连接不同长度（70mm,125mm）的手柄，适用于耳科，鼻颅底等手术。

3.4可连接不同传动率的手柄和电子耳蜗专用手柄，能大大提高转速。

耳鼻喉手术动力系统技术参数1、主机1.1 微电脑控制平台，恒速驱动控制系统，负载降速≤5%；1.2 人机工程设计，友好人机界面，彩色LCD液晶实时显示1.3 故障自诊断和保护技术；1.4 高速微动力输出，配合脚踏开关作无级变速控制；1.5 主机面板和脚踏开关均可进行功能、转向的切换；1.6 手柄连接自动激活，刨削（吸切）刀具自动识别；1.7 可设定各种规格刀具的最佳推荐默认运行参数，省去开机繁琐的设置操作和避免误操作；1.8 产品通过CE安全认证，企业通过CMD医疗器械质量管理体系认证。

1.9可加挂冷却泵2、刨手柄★2.1 外形尺寸：最大外径Φ20mm，电缆线长度：3m，单向转6000-13000r/min，往复转500-6000r/min。

持续输出扭矩：3.6N·cm ，理论最大输出扭矩：6.6N·cm；安全可靠，满足BF型设备需求；2.2 振动小，噪音低，发热量小，手柄工作最高温度＜40℃，握持手柄符合人体力学设计；★2.3 内直排引技术和冷却注水管路设计，直排式设计手柄，吸引、切割、排出为一直线，不易堵塞；2.4 接插方便，柔韧性好；2.5 冷却喷水：单根外喷水冷却冲洗管路；2.6 具有自动识别刨刀的功能。

3、刨刀具（刀头）3.1 优质不锈钢制作，严格热处理工艺，刃口锋利耐用；接插方便，密封防漏；3.2 标配：双面齿直刨刀：Φ4.0mm、长110mm， 2支；双面齿弯刨刀：Φ4.0mm、长110mm、12°成角，1支；双面齿弯刨刀：Φ4.0mm、长110mm、40°成角，2支；球形切削刃直鼻钻头：Φ4.0mm，长度115mm， 1支；4、耳科磨钻手柄★4.1 外形尺寸：外径：Ф15mm，角度21°, 重量0.1kg；最高转速：80000r/min。

4.2 径向跳动小于0.01mm，持续输出扭矩：0.5N·cm，理论最大输出扭矩：2.3N·cm；4.3 冷却喷水：单根外喷水冷却冲洗管路，冲洗管长度：27mm；4.4 ISO-E类型标准接口，接插方便快捷，可高温高压消毒；4.5 磨钻手柄与微电机连接具有锁定功能，防止任意旋转，噪音低，切削平稳，适合精细手术操作；4.6 急停时间＜0.2s；5、磨头★5.1 采用优质材料制造，具有良好的生物相容性，锋利耐用, 圆柱度0.01mm，直线度0.005mm，径向跳动＜0.01mm，可高温高压水蒸汽消毒；5.2 规格齐全，广泛应用于骨组织的高速磨削、钻孔；5.3 标配：钨钢球形磨钻头：Ф1.0mm、Ф2.0mm、Ф3.0mm，杆径Φ2.38mm；6、微电机6.1 ISO-E类标准接口，接插方便快捷，可高温高压消毒；6.2 体积小，最大外径21mm，重量轻，仅110g；6.3 高速电机马达，输出动力强劲稳定，峰值输出功率达100W；★6.4 自动风冷技术，温升小，噪音低，工作最高温度＜40℃；磨输出速度为0-40000r/min，脚踏控制无级调速；7、脚踏开关7.1 线缆长3.5m，无级调速，可进行功能切换及注水控制；7.2 IPX8防水等级，防滑、防侧翻；7.3 底座高度48mm，减轻脚疲劳；7.4 坚固结构设计，承载重量1350N（138kg)，舒适耐用；7.5脚踏控制无级调速；往复转频率最高4Hz；8、商务要求：8.1质保期≥一年。

耳鼻喉科手术动力系统技术参数一、主机部分：1)电源：输入100-240V AC,47-63HZ 重量不高于10 KG2)※可分别连接鼻咽喉吸切器、高扭矩耳钻，和显微耳钻。

3)※触摸式的罗盘型菜单键控制转速、转向（顺、逆时针旋转）；液晶屏面板显示转速、转向、注水量等数据；也可查询不同类型手术的数据参数。

4)有手控装置，可手控刀头和钻的开始和停止5)能自动识别手柄的种类6)故障自检系统，并通过故障代码显示故障原因。

7)手术模式选择，使用者可自定控制程序，8)同时可控制注水泵及鼻内窥镜冲洗器9)脚踏开关：无级变速；可任意控制手柄转速, 可精确控制在60RPM，用于精细的手术;10)※注水泵：内置式,十几挡水量控制可调，由主机脚踏开关控制同步冲水，防止手术区过热。

11)※有水冷式冷却泵：冷却耳科手柄，防止手柄因高速运转而发热。

二、鼻咽喉吸切手柄和耳科动力手柄：1)※转速：往复最大转速不低于5000RPM，连接鼻科钻头时单向最大转速=12000RPM；最低转速可到60PRM ；可用脚踏开关随意控制转速。

2)质量轻不重于240克，减轻术者的负担，符合人体工程学的设计，便于灵活操作又不妨碍视线。

3)直排式专利设计：从刀头到吸引排出口为直排式吸引，切割、排出为一直线，克服术中堵塞难题；4)握笔式设计，可自由改变方向和方位5)※能与种类繁多的刀头及钻头（100余种）匹配，可以完成鼻部、鼻眼相关手术，咽部、喉部及颅底的各种手术。

6)手柄同电缆可用高温高压及熏蒸的方式消毒7)※手柄上的转盘可以控制刀头仅刀口360度旋转8)※手柄两侧有为固定注水管而设计的凹槽9)※手柄颏部有刀头旋转锁定装置三耳科手柄1)水冷式设计：可以在最高转速下有效降低手柄温度2)钛金属机身，手柄重量不高于150克尾部电缆呈45度可以自由旋转3)最高转速不小于80000RPM:扭矩=23.55mNm.具有很高的转动同心性：最小的震动。

4)最低噪音设计：安静的手术环境。

附件：天津市儿童医院
耳鼻喉科手术动力系统
数量： 1套预算： 28万元
一、设备用途：用于耳鼻喉科鼻部、咽部、喉部及颅底的各种手术。

二、主要技术参数：
1.主机可连接不同鼻、喉、耳部手柄，并能自动识别手柄种类。

2.具有控制钻头注水和控制手钻冷却循环的功能。

3.具有转速，正反转及往复转动功能和显示，功能菜单键可自由变换转数和注水量
等数据。

4.带有控制马达速度的脚踏开关。

三、主要配置：
1.主机系统一套
2.脚踏开关一套
3.鼻咽喉部切割手柄为直排式，可控制刀头开口360度旋转，单向转速≥12000转
/分钟，往复转速≥5000转/分钟，可连接60转/分的低速喉部刀头。

4.刀头：
4.1.鼻部120度弯刀头1只。

4.2.鼻部12度，40度小儿腺样体刀头1只。

4.3.鼻部60度弯刀头1只（开口可360度旋转）。

4.4.带剥离子鼻中隔刀头1只。

4.5.喉部微创刀头1只。

四、售后服务：
1.提供现场免费培训。

2.设备整机保修1年，终身维修，只收取配件成本费，配件保证5年以上供应。

售
后响应时间2小时以内，24小时不能修复免费提供同型号备用机。

第 1 页共1 页。

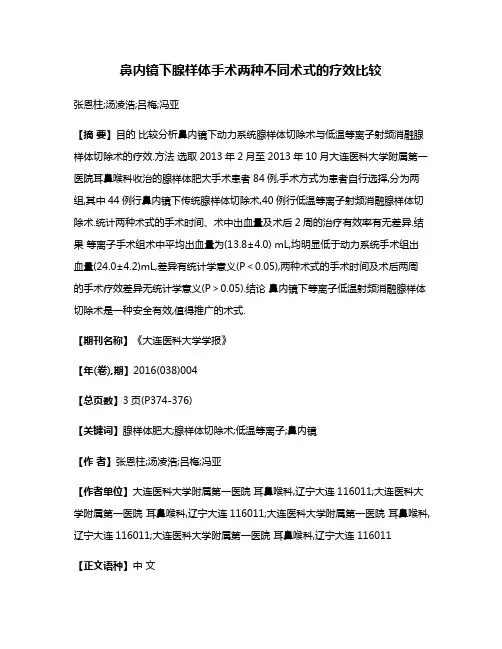

鼻内镜下腺样体手术两种不同术式的疗效比较张恩柱;汤凌浩;吕梅;冯亚【摘要】目的比较分析鼻内镜下动力系统腺样体切除术与低温等离子射频消融腺样体切除术的疗效.方法选取2013年2月至2013年10月大连医科大学附属第一医院耳鼻喉科收治的腺样体肥大手术患者84例,手术方式为患者自行选择,分为两组,其中44例行鼻内镜下传统腺样体切除术,40例行低温等离子射频消融腺样体切除术.统计两种术式的手术时间、术中出血量及术后2周的治疗有效率有无差异.结果等离子手术组术中平均出血量为(13.8±4.0) mL,均明显低于动力系统手术组出血量(24.0±4.2)mL,差异有统计学意义(P＜0.05),两种术式的手术时间及术后两周的手术疗效差异无统计学意义(P＞0.05).结论鼻内镜下等离子低温射频消融腺样体切除术是一种安全有效,值得推广的术式.【期刊名称】《大连医科大学学报》【年(卷),期】2016(038)004【总页数】3页(P374-376)【关键词】腺样体肥大;腺样体切除术;低温等离子;鼻内镜【作者】张恩柱;汤凌浩;吕梅;冯亚【作者单位】大连医科大学附属第一医院耳鼻喉科,辽宁大连116011;大连医科大学附属第一医院耳鼻喉科,辽宁大连116011;大连医科大学附属第一医院耳鼻喉科,辽宁大连116011;大连医科大学附属第一医院耳鼻喉科,辽宁大连116011【正文语种】中文【中图分类】R766.9[引用本文] 张恩柱，汤凌浩，吕梅，等.鼻内镜下腺样体手术两种不同术式的疗效比较[J].大连医科大学学报，2016,38(4)：374-376.腺样体肥大是耳鼻喉科常见的儿童期疾病，对身体的发育和健康有较大影响。

可以引起阻塞性睡眠呼吸暂停低通气综合征、分泌性中耳炎、急性中耳炎、鼻炎及鼻窦炎等并发症，严重者可引起儿童颌面部发育畸形，出现“腺样体面容”，手术是彻底解决腺样体肥大最好方法[1]。

随着鼻内镜技术的普及和动力系统和等离子技术在耳鼻喉手术中的广泛使用，现在基本已经摒弃腺样体刮除术，现将本科使用动力系统及低温等离子技术治疗腺样体肥大的患者84例进行分析以探讨两种手术方法的临床疗效及其优缺点。

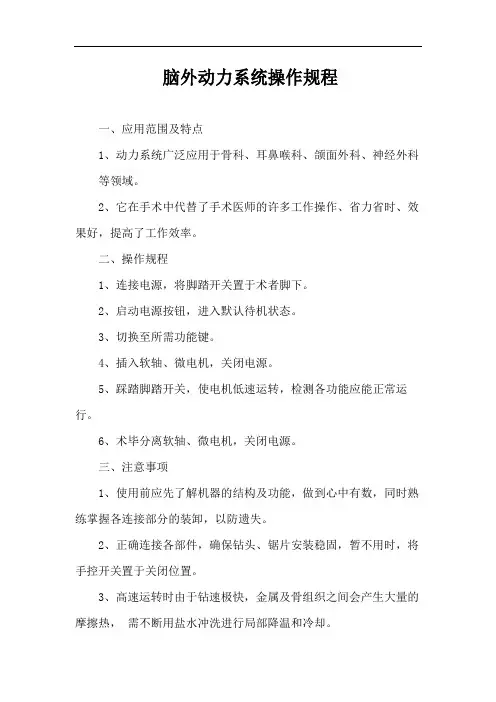

脑外动力系统操作规程
一、应用范围及特点
1、动力系统广泛应用于骨科、耳鼻喉科、颌面外科、神经外科
等领域。

2、它在手术中代替了手术医师的许多工作操作、省力省时、效果好，提高了工作效率。

二、操作规程
1、连接电源，将脚踏开关置于术者脚下。

2、启动电源按钮，进入默认待机状态。

3、切换至所需功能键。

4、插入软轴、微电机，关闭电源。

5、踩踏脚踏开关，使电机低速运转，检测各功能应能正常运行。

6、术毕分离软轴、微电机，关闭电源。

三、注意事项
1、使用前应先了解机器的结构及功能，做到心中有数，同时熟练掌握各连接部分的装卸，以防遗失。

2、正确连接各部件，确保钻头、锯片安装稳固，暂不用时，将手控开关置于关闭位置。

3、高速运转时由于钻速极快，金属及骨组织之间会产生大量的摩擦热，需不断用盐水冲洗进行局部降温和冷却。

4、传递手柄过程中应确保患者与其他医务人员的安全状态，避免误伤。

5、手术部位应暴露清楚，防止卷入其他组织或纱布。

6、使用完毕后立即清洁，没有电路的机械部分拆线后用清水清洗，带有电路的部分用湿布擦，不能直接用水冲洗，以防电路短路发生故障；不易清洁的小间隙可用湿棉签擦，喷清洁剂直至污血冲洗出来。

7、定期保养。

耳鼻喉动力系统临床应用耳鼻喉科作为医学的一个重要分支，在临床上有着广泛的应用。

其中，耳鼻喉动力系统的临床应用尤为突出。

本文将介绍耳鼻喉动力系统在临床上的应用情况，以及相关的治疗方法和技术。

一、耳鼻喉动力系统简介耳鼻喉动力系统是人体重要的感觉器官之一，包括耳朵、鼻腔和喉部。

这三个器官相互联系，构成了耳鼻喉系统。

耳鼻喉系统不仅仅是感觉器官，还在人体的呼吸、咽喉、听觉等功能中发挥着至关重要的作用。

二、1. 耳科疾病的诊断与治疗耳科疾病是耳鼻喉科的重要领域之一。

耳科疾病包括外耳疾病、中耳疾病和内耳疾病等。

耳鼻喉医生通过对患者的症状进行分析，结合相关检查手段，可以准确诊断耳科疾病，并采取相应的治疗措施，如药物治疗、手术治疗等。

2. 鼻科疾病的诊断与治疗鼻科疾病包括鼻窦炎、鼻息肉、鼻咽癌等。

耳鼻喉医生通过鼻腔镜检查、CT扫描等技术手段，可以准确定位鼻科疾病的病变部位，从而选择最合适的治疗方法进行治疗，如手术切除、药物治疗、放疗等。

3. 喉科疾病的诊断与治疗喉科疾病包括声带息肉、声带结节、喉癌等。

耳鼻喉医生通过喉镜检查、声音学检测等手段，可以准确诊断喉科疾病，并为患者选择最适合的治疗方案，如声带手术、声带保护治疗等。

三、耳鼻喉动力系统的治疗方法1. 药物治疗药物治疗是治疗耳鼻喉疾病的常用方法之一。

耳鼻喉医生根据患者的病情和症状，可以开具合适的药物，如抗生素、抗病毒药物、抗过敏药物等，来控制和治疗疾病。

2. 手术治疗对于一些耳鼻喉疾病，药物治疗效果不佳或无法达到预期效果时，需要进行手术治疗。

手术治疗可以通过内窥镜、微创手术等技术手段，减少手术创伤，提高手术成功率，并加快患者康复速度。

3. 物理治疗物理治疗是治疗某些耳鼻喉疾病的有效方法之一。

如声带保护治疗、鼻腔冲洗等，可以帮助患者减轻症状，促进疾病康复。

四、耳鼻喉动力系统的临床技术1. 鼻腔镜检查鼻腔镜检查是一种无创的检查方法，可以通过鼻腔镜观察鼻腔、鼻窦等部位的病变情况，帮助医生准确定位病变，为治疗提供依据。
