楼梯配筋操作
- 格式:ppt
- 大小:544.00 KB
- 文档页数:15
实用文档标准文案楼梯钢筋楼梯要计算哪些钢筋量在实际工程中楼梯有很多种,这里只讲最简单的AT型楼梯,AT型楼梯要计算的钢筋量如图1.6.1所示:图1.6.1楼梯钢筋的计算原理楼梯的休息平台和楼梯梁可参考板和梁的算法。
这里只讲解楼梯斜跑的算法。
(一)、梯板底筋1、受力筋(1)、长度计算AT型楼梯第一斜跑受力筋长度按图1.6.2~4进行计算图1.6.2~4标准文案=思考与练习1、请用手工计算一号写字楼一层楼梯斜跑的底部受力筋长度。
(2)、根数计算楼梯受力筋根数根据图1.6.5进行计算图1.6.5标准文案思考与练习1、请用手工计算一号写字楼一层楼梯斜跑的底部受力筋根数。
2、受力筋的分布筋(1)、长度计算楼梯斜跑梯板分布筋长度根据图1.6.6进行计算图1.6.6根据图1.6.6我们推导出楼梯斜跑梯板底受力筋的分布筋长度计算如表1.6.3 表1.6.3:梯板底受力筋的分布筋长度计算表标准文案思考与练习1、请用手工计算一号写字楼一层楼梯斜跑的底部分布筋的长度。
(2)、根数计算梯板分布筋根数根据图1.6.7进行计算标准文案图1.6.7根据图1.6.7我们推导出楼梯斜跑梯板分布筋根数计算如表1.6.4 表1.6.4:楼梯斜跑梯板分布筋根数计算表标准文案思考与练习1、请用手工计算一号写字楼一层楼梯斜跑的底部分布筋的根数。
(二)、梯板顶筋1、支座负筋(1)、长度计算楼梯支座负筋长度根据图1.6.8~10进行计算标准文案图1.6.8~10根据图1.6. 8~10我们推到出梯板支座负筋的长度计算公式如表1.6.5 表1.6.5:AT楼梯梯板底支座负筋长度计算表标准文案标准文案思考与练习1、请用手工计算一号写字楼一层楼梯斜跑的支座负筋的长度(2)、根数计算楼梯支座负筋根数根据图1.6.11进行计算标准文案图1.6.11根据图1.6.11可以推导出楼梯斜跑梯板受力筋根数计算如表1.6.6 表1.6.6:楼梯斜跑梯板支座负筋根数计算表1、请用手工计算一号写字楼一层楼梯斜跑的支座负筋的根数1、支座负筋的分布筋(1)、长度计算楼梯斜跑梯板分布筋长度根据图1.6.12进行计算标准文案图1.6.12根据图1.6.12我们推导出楼梯斜跑梯板分布筋长度计算如表1.6.7 表1.6.7:楼梯斜跑梯板分布筋长度计算表1、请用手工计算一号写字楼一层楼梯斜跑的支座负筋分布筋的长度(2)、根数计算梯板分布筋根数根据图1.6.13进行计算标准文案图1.6.13根据图1.6.13我们推导出楼梯斜跑梯板分布筋根数计算如表1.6.8标准文案标准文案。

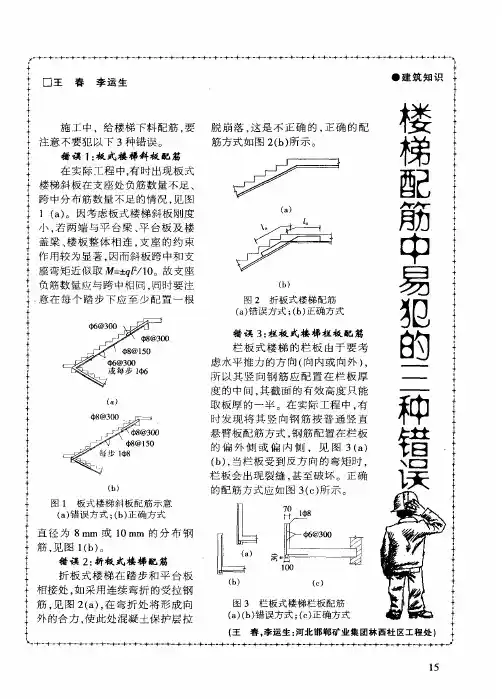

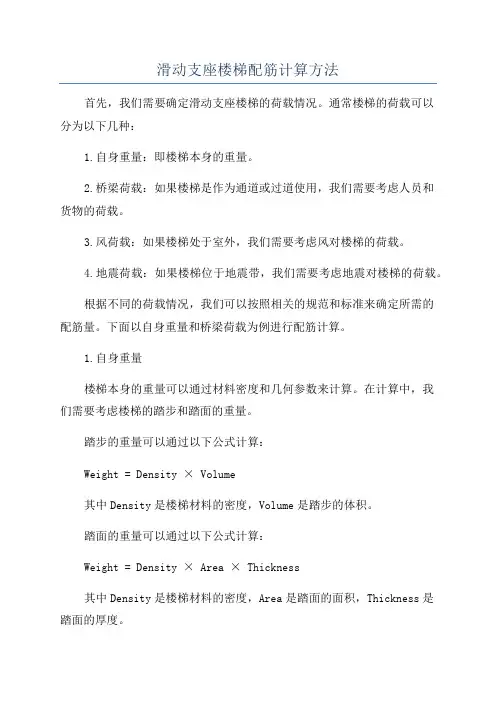

滑动支座楼梯配筋计算方法首先,我们需要确定滑动支座楼梯的荷载情况。
通常楼梯的荷载可以分为以下几种:1.自身重量:即楼梯本身的重量。
2.桥梁荷载:如果楼梯是作为通道或过道使用,我们需要考虑人员和货物的荷载。
3.风荷载:如果楼梯处于室外,我们需要考虑风对楼梯的荷载。
4.地震荷载:如果楼梯位于地震带,我们需要考虑地震对楼梯的荷载。
根据不同的荷载情况,我们可以按照相关的规范和标准来确定所需的配筋量。
下面以自身重量和桥梁荷载为例进行配筋计算。
1.自身重量楼梯本身的重量可以通过材料密度和几何参数来计算。
在计算中,我们需要考虑楼梯的踏步和踏面的重量。
踏步的重量可以通过以下公式计算:Weight = Density × Volume其中Density是楼梯材料的密度,Volume是踏步的体积。
踏面的重量可以通过以下公式计算:Weight = Density × Area × Thickness其中Density是楼梯材料的密度,Area是踏面的面积,Thickness是踏面的厚度。
2.桥梁荷载如果楼梯是作为通道或过道使用,我们需要考虑人员和货物的荷载。
这种荷载可以根据设计人数、货物重量和使用情况来确定。
一般来说,设计人数和货物重量都会有规定的标准值。
根据规范,可以确定每平米楼梯平面的人员和货物荷载。
这个荷载值可以乘以楼梯的平面面积得到总的荷载。
除了自身重量和桥梁荷载,我们还需要考虑滑动支座楼梯的弯矩和剪力。
这些参数是确定楼梯所需配筋量的关键。
根据楼梯的几何参数,我们可以计算出楼梯中心线上每个剖面的剪力。
剪力可以通过以下公式计算:Shear = Load × Moment Arm其中Load是荷载,Moment Arm是荷载作用点到剖面的距离。
根据楼梯的几何参数和荷载,我们可以计算出楼梯中心线上每个剖面的弯矩。
弯矩可以通过以下公式计算:Moment = Load × Moment Arm其中Load是荷载,Moment Arm是荷载作用点到剖面的距离。
16g101丨基础柱梁板楼梯剪力墙钢筋绑扎要点大汇总(大量节点图)豆丁施工编辑整理案例工程简介:1、基础结构形式:人工挖孔桩、长螺旋挖孔桩、独立基础、条形基础、承台基础。
2、主体结构形式:框架结构、钢混结构。
3、孔桩部分:长螺旋桩及人工挖孔桩桩身钢筋采用焊接。
4、基础及主体部分:φ16及以上的钢筋使用机械连接,直径小于16的使用绑扎搭接。
一、基础底板钢筋绑扎1、基础底板钢筋绑扎施工流程:1)在底板钢筋绑扎前,先按照设计要求钢筋间距,算出底板需用的钢筋,根数,在垫层上放出底板钢筋摆放的位置线,(包括地梁钢筋位置线)和墙柱插筋位置线。
2)承台钢筋绑扎先铺底板下层钢筋。
根据设计和规范要求,决定下层钢筋哪个方向钢筋在下面,参照16G101-1第66-70页安装,绑完下层钢筋后,按间距0.8m 左右设置钢筋马凳,马凳及附加钢筋应支设在下层钢筋网上,不得直接落在保护层,在马凳上摆放纵横两个方向定位钢筋,钢筋上下次序及绑扣方法同底板下层钢筋。
马凳高度H=承台高—混凝土保护层厚—上层双向钢筋直径—下部钢筋单向钢筋直径,桩承台采用下图的钢筋马凳)间距800mm 左右设置,如下图:马镫使用14的钢筋进行加工2、基础底板绑扎方法在绑底板的同时做好底板梁的绑扎,即先先绑东西向后绑南北向的方法排列钢筋。
其接头位置“下层铁在跨中,上层铁在支座”。
梁板式基础部位钢筋接头必须按50%错开,要严格按照配料单的顺序及位置准确排放基础底板下铁保护层为40(50)㎜,上铁为30mm。
板上、下铁中间用马凳铁支起,间距800mm,马凳高度=底板厚-上下保护层-上层双向钢筋直径-下层单向钢筋直径。
马镫使用14的钢筋进行加工3、底板钢筋的施工要求:钢筋绑扎要满扣绑扎且相邻绑扣为“八”字扣,扣头应向结构板内侧弯入。
在绑扎钢筋前要用墨线弹出钢筋摆放间距线,按线绑扎。
上层钢筋绑扎前要摆设好马凳铁,再绑上铁。
4、本工程基础底板(防潮板)厚度为350mm。
现浇楼梯配筋图示楼梯钢筋楼梯要计算哪些钢筋量在实际工程中楼梯有很多种,这里只讲最简单的AT型楼梯,AT型楼梯要计算的钢筋量如图1。
6。
1所示:图1。
6.1楼梯钢筋的计算原理楼梯的休息平台和楼梯梁可参考板和梁的算法。
这里只讲解楼梯斜跑的算法。
1 / 14(一)、梯板底筋1、受力筋(1)、长度计算AT型楼梯第一斜跑受力筋长度按图1.6。
2~4进行计算图1.6。
2~42 / 14梯板底受力筋长度=梯板投影净长×斜度系数+伸入左端支座内长度+伸入右端支座内长度+弯勾×2(弯勾只光圆筋有)梯板投影净长斜度系数伸入左端支座内长度伸入右端支座内长度弯勾Ln k=max(5d,h)max(5d,h) 6.25d 梯板底受力筋长度=Ln×k+max(5d,h)×2+6.25d×2(弯勾只光圆筋有)思考与练习1、请用手工计算一号写字楼一层楼梯斜跑的底部受力筋长度。
(2)、根数计算楼梯受力筋根数根据图1.6.5进行计算图1。
6.53 / 14梯板受力筋根数=(梯板净宽-保护层×2)/受力筋间距+1梯板净宽保护层受力筋间距Kn C S梯板受力筋根数=(Kn-2C)/S+1(取整)思考与练习1、请用手工计算一号写字楼一层楼梯斜跑的底部受力筋根数.2、受力筋的分布筋(1)、长度计算楼梯斜跑梯板分布筋长度根据图1.6。
6进行计算图1.6。
6根据图1.6。
6我们推导出楼梯斜跑梯板底受力筋的分布筋长度计算如表1。
6。
34 / 14表1.6.3:梯板底受力筋的分布筋长度计算表1、请用手工计算一号写字楼一层楼梯斜跑的底部分布筋的长度。
(2)、根数计算梯板分布筋根数根据图1。
6.7进行计算5 / 14图1.6。
7根据图1。
6.7我们推导出楼梯斜跑梯板分布筋根数计算如表1.6.4表1.6。
4:楼梯斜跑梯板分布筋根数计算表起步距离判断梯板分布筋根数=(梯板投影净跨×斜度系数-起步距离×2)/分布筋间距+1梯板投影净跨斜度系数起步距离分布筋间距起步距离为50mm Ln k50MM S 梯板分布筋根数=(Ln×k—50×2)/S+1(取整)6 /14思考与练习1、请用手工计算一号写字楼一层楼梯斜跑的底部分布筋的根数。
板式楼梯的设计方法及构造荷载传递路线:荷载--梯段板(平台板)--平台梁结构简化:梯段板简支于平台梁上,为简支斜板,再简化成水平梁。
平台梁简支于横墙上,简化为简支梁。
平台板为四边支承的单区格板,视实际情况简化。
梯段板1)计算计算,,计算计算。
•考虑到梯段板、平台梁和平台板的整体性,并非理想铰接,设计中跨中截面最大弯矩一般取为:2101n max pl M=3030取1m宽带板作为梯段板的计算单元__________________________________________________________________恒荷载标准值3030mkN /875.13.01250.115.03.021=×××××mkN /36.325894.012.00.13.0125112.0cos 3.0=××=××××αm kN /45.0894.02002.00.1=××m kN /693.03.015.03.00.103.04.15=+×××可变荷载起控制作用:P=1.2×6.38+1.4×2.5=11.16kN/m 永久荷载起控制作用:P=1.35×6.38+1.4×0.7×2.5=11.063kN/m 取1m宽带板作为梯段板的计算单元荷载统计恒荷载——三角形踏步板自重120厚踏步板自重20厚板底抹灰30厚花岗岩面层 6.38kN/m 活荷载标准值 2.5kN/mk q kg2) 2) 平台板平台板平台板一般为单向板,其一边与平台梁连接,另一边与过梁连接或支承于墙上。
当另一边与过梁连接时,取跨中弯矩,当另一边支承于墙上时,取跨中弯矩。
28/1pl M ax m =210/1pl M max =3) 3) 平台梁平台梁与普通梁相同。
楼梯结构钢筋配筋(图解)1、一跑梯板AT
2、有低端平板的一跑梯板(BT)
3、有高端平板的一跑梯板(CT)
4、有低端和高端平板的一跑梯板DT
5、有中位平板的一跑梯板ET
6、有层间和楼层平台板的双跑楼梯(全部平板三边支承)FT
7、有层间和楼层平台板的双跑楼梯(层间平台板三边支承,另一端的梯板段单边支承)GT
8、一跑楼梯(低端楼梯梁上设滑动支座)ATa
9、一跑楼梯(低端楼梯梁挑板上设滑动支座)ATb
10、一跑楼梯(参与框架结构整体抗震计算)ATc
11、有高端平板的一跑梯板(低端梯梁上设滑动支座)CTa
12、有高端平板的一跑梯板(低端梯梁挑板上设滑动支座)CTb
13、梯梁TL、平台板PTB、梯柱TZ。

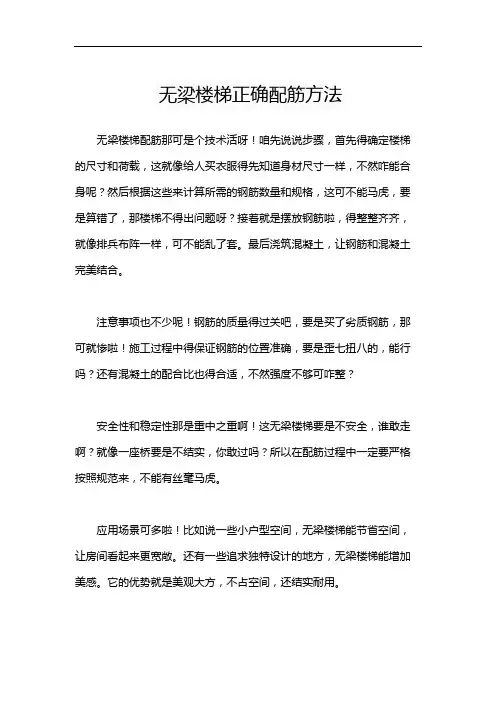

无梁楼梯正确配筋方法
无梁楼梯配筋那可是个技术活呀!咱先说说步骤,首先得确定楼梯的尺寸和荷载,这就像给人买衣服得先知道身材尺寸一样,不然咋能合身呢?然后根据这些来计算所需的钢筋数量和规格,这可不能马虎,要是算错了,那楼梯不得出问题呀?接着就是摆放钢筋啦,得整整齐齐,就像排兵布阵一样,可不能乱了套。
最后浇筑混凝土,让钢筋和混凝土完美结合。
注意事项也不少呢!钢筋的质量得过关吧,要是买了劣质钢筋,那可就惨啦!施工过程中得保证钢筋的位置准确,要是歪七扭八的,能行吗?还有混凝土的配合比也得合适,不然强度不够可咋整?
安全性和稳定性那是重中之重啊!这无梁楼梯要是不安全,谁敢走啊?就像一座桥要是不结实,你敢过吗?所以在配筋过程中一定要严格按照规范来,不能有丝毫马虎。
应用场景可多啦!比如说一些小户型空间,无梁楼梯能节省空间,让房间看起来更宽敞。
还有一些追求独特设计的地方,无梁楼梯能增加美感。
它的优势就是美观大方,不占空间,还结实耐用。
我就见过一个实际案例,一个小别墅里用了无梁楼梯,那效果简直太棒啦!既美观又实用,走在上面稳稳当当的。
这就说明只要方法正确,无梁楼梯绝对靠谱。
无梁楼梯配筋得认真对待,步骤不能错,注意事项要牢记,这样才能保证安全稳定,美观实用。

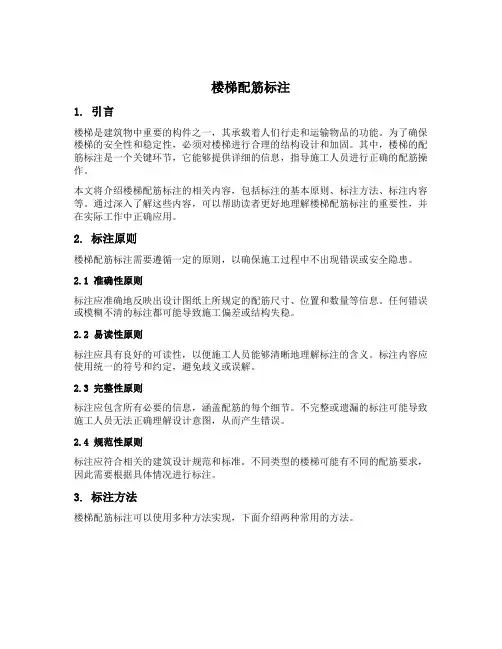

楼梯配筋标注1. 引言楼梯是建筑物中重要的构件之一,其承载着人们行走和运输物品的功能。
为了确保楼梯的安全性和稳定性,必须对楼梯进行合理的结构设计和加固。
其中,楼梯的配筋标注是一个关键环节,它能够提供详细的信息,指导施工人员进行正确的配筋操作。
本文将介绍楼梯配筋标注的相关内容,包括标注的基本原则、标注方法、标注内容等。
通过深入了解这些内容,可以帮助读者更好地理解楼梯配筋标注的重要性,并在实际工作中正确应用。
2. 标注原则楼梯配筋标注需要遵循一定的原则,以确保施工过程中不出现错误或安全隐患。
2.1 准确性原则标注应准确地反映出设计图纸上所规定的配筋尺寸、位置和数量等信息。
任何错误或模糊不清的标注都可能导致施工偏差或结构失稳。
2.2 易读性原则标注应具有良好的可读性,以便施工人员能够清晰地理解标注的含义。
标注内容应使用统一的符号和约定,避免歧义或误解。
2.3 完整性原则标注应包含所有必要的信息,涵盖配筋的每个细节。
不完整或遗漏的标注可能导致施工人员无法正确理解设计意图,从而产生错误。
2.4 规范性原则标注应符合相关的建筑设计规范和标准。
不同类型的楼梯可能有不同的配筋要求,因此需要根据具体情况进行标注。
3. 标注方法楼梯配筋标注可以使用多种方法实现,下面介绍两种常用的方法。
3.1 图纸标注法图纸标注法是最常见和传统的方法之一。
在楼梯设计图纸上直接进行标注,使用符号、文字和箭头等来表示配筋尺寸、位置和数量等信息。
可以使用不同颜色或线型来区分不同类型的配筋。
图纸标注法具有直观、清晰、易于理解等优点。
同时,也可以通过电脑辅助设计软件来完成自动化的标注过程,提高效率和准确性。
3.2 模板标注法模板标注法是一种通过预先制作好的模板进行标注的方法。
根据楼梯类型和配筋要求,可以制作相应的模板,包括配筋尺寸、位置和数量等信息。
使用模板标注法可以提高标注的一致性和准确性,减少人为错误。
同时,也可以在施工现场使用模板进行实际操作,更加直观和方便。
楼梯配筋标注
楼梯配筋标注是指在设计楼梯时,对楼梯的钢筋进行详细的标注,以指导施工人员进行钢筋的安装和施工。
标注的内容包括钢筋的种类规格、数量、位置和连接方式等
具体来说,楼梯配筋标注包括以下内容
1.钢筋的种类和规格: 标注楼梯中使用的钢筋的种类和规格,例如HRB400螺纹钢筋、HPB235冷轧钢筋等
2.筋的数量和位置:标注每根钢筋的数量和在楼梯中的位置,以确保钢筋的布局和排列符合设计要求
3钢筋的连接方式:标注钢筋的连接方式例如焊接、绑扎等,以及连接的位置和工艺要求等
4.钢筋的直径和间距: 标注钢筋的直径和间距,以确保楼梯的结构稳定性和承载能力。
5.混凝土保护层的大小: 标注混凝士保护层的大小,以确保钢筋的保护和结构的安全。
在进行楼梯配筋标注时,需要注意以下几点:
1.标注要清、准确,避免歧义和误解
2.标注的内容要全面、细致,以指导施工人员正确地进行钢筋的安装和施工。
3.标注的格式要符合规范和标准,以确保施工质量和安全。
