隐蔽工程验收地基验槽记录(完整表格)
- 格式:docx
- 大小:79.99 KB
- 文档页数:11
独立基础隐蔽验收记录表一、基本信息项目名称:XX工程独立基础施工项目施工单位:XXX建筑公司验收日期:XXXX年X月X日参与单位:设计院、监理单位、施工方及其他相关人员二、隐蔽内容及验收情况1. 混凝土浇筑完成的基础底板,无裂缝、蜂窝、麻面等问题;2. 钢筋绑扎正确,位置准确,与模板紧密贴合;3. 预埋件安装牢固,位置符合要求,无遗漏现象;4. 基槽排水设施完善,无积水现象;5. 所有支撑结构稳定可靠,满足强度和刚度要求。
三、检查结果经过现场检查和测量,我们确认以上各项内容均已达到预期标准。
同时,各方一致认为此次隐蔽工程的施工质量良好,符合设计和规范要求。
四、参与单位意见监理单位代表:本次隐蔽工程验收合格,各项指标均达标,未见明显质量问题。
建议后续施工过程中继续保持此质量水平。
施工方代表:感谢监理单位和专业机构的指导和支持,我们将一如既往地保证施工质量,提供优质的工程服务。
五、其他相关说明1. 本记录表仅为本次隐蔽工程验收情况之用,不作为最终结算依据;2. 若在后续施工中发现质量问题,应及时处理并报请相关部门重新验收;3. 此记录表的复印件可用于工程档案归档,但必须注明原件保存处。
六、问题及解决方案在验收过程中,我们发现了一些小问题,如个别位置的钢筋保护层过薄,可能影响基础结构的稳定性。
针对这些问题,我们提出以下解决方案:1. 对钢筋工进行培训,加强其对保护层重要性的认识;2. 增加垫块厚度,确保钢筋正确放置且不超出模板范围;3. 加强施工现场监管,确保所有施工步骤符合规范要求。
七、验收结论经过各参与单位的认真检查和讨论,一致认为该独立基础隐蔽工程满足设计要求和质量标准,同意通过验收。
后续施工中,请施工单位严格遵守相关规定,确保施工质量。
若发现问题,应及时处理并报请相关部门重新验收。
监理单位代表(签名):___________________ 日期:_____________八、备注本记录表一式三份,监理单位、施工方和建设单位各保留一份。

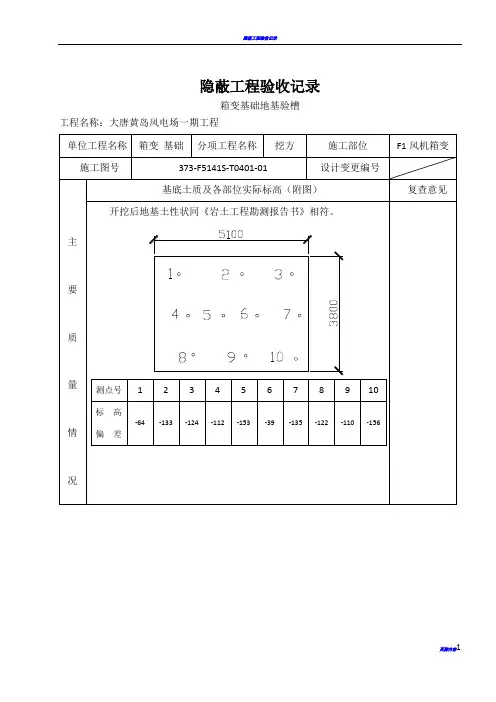

隐蔽工程验收记录箱变基础地基验槽工程名称:大唐黄岛风电场一期工程监理单位:设计单位:质检:工地:年月日隐蔽工程验收记录箱变基础地基验槽工程名称:大唐黄岛风电场一期工程监理单位:设计单位:质检:工地:年月日隐蔽工程验收记录箱变基础地基验槽工程名称:大唐黄岛风电场一期工程监理单位:设计单位:质检:工地:年月日隐蔽工程验收记录箱变基础地基验槽工程名称:大唐黄岛风电场一期工程监理单位:设计单位:质检:工地:年月日隐蔽工程验收记录箱变基础地基验槽工程名称:大唐黄岛风电场一期工程监理单位:设计单位:质检:工地:年月日隐蔽工程验收记录箱变基础地基验槽工程名称:大唐黄岛风电场一期工程监理单位:设计单位:质检:工地:年月日隐蔽工程验收记录箱变基础地基验槽工程名称:大唐黄岛风电场一期工程监理单位:设计单位:质检:工地:年月日隐蔽工程验收记录箱变基础地基验槽工程名称:大唐黄岛风电场一期工程监理单位:设计单位:质检:工地:年月日隐蔽工程验收记录箱变基础地基验槽工程名称:大唐黄岛风电场一期工程监理单位:设计单位:质检:工地:年月日隐蔽工程验收记录箱变基础地基验槽工程名称:大唐黄岛风电场一期工程监理单位:设计单位:质检:工地:年月日隐蔽工程验收记录箱变基础地基验槽工程名称:大唐黄岛风电场一期工程监理单位:设计单位:质检:工地:年月日隐蔽工程验收记录箱变基础地基验槽工程名称:大唐黄岛风电场一期工程监理单位:设计单位:质检:工地:年月日隐蔽工程验收记录箱变基础地基验槽工程名称:大唐黄岛风电场一期工程监理单位:设计单位:质检:工地:年月日隐蔽工程验收记录箱变基础地基验槽工程名称:大唐黄岛风电场一期工程监理单位:设计单位:质检:工地:年月日隐蔽工程验收记录箱变基础地基验槽工程名称:大唐黄岛风电场一期工程监理单位:设计单位:质检:工地:年月日隐蔽工程验收记录箱变基础地基验槽工程名称:大唐黄岛风电场一期工程监理单位:设计单位:质检:工地:年月日。
年月日 2、对保温、隔热层与节点处的防火、防虫、防腐蚀措施,应作出质量认定。
3、隐蔽工程检查记录的表式,可按表C2-5-1-4形式和要求项目填写。
并写明所用材料的合格证件或复查试验单编号,以及试件强度报告编号。
4、有防水要求的屋面、楼面应有蓄水检验记录。
在工程交工前,对工程的每个有防水要求的楼、地面进行24小时蓄水检验。
蓄水深度20~30mm,屋面进行淋水检验,人工连续2小时淋水或连续降雨3小时以上屋面不渗漏,检验记录见表式C2-5-2 防水工程隐蔽检查验收记录1、屋面、地下室、室内地面处的防水工程均应做防水工程隐蔽检查记录,隐蔽内容应包括:① 记明隐蔽部位各层间(包括保温层等)质量情况(坡度、厚度、渗漏、积水);② 记载施工前(防水)测定的各层材料含水率数值;③ 对重大部位或重要节点处设计变更情况应加以说明(文字难以说明的可用图示说明)。
伸缩缝处理、穿越防水层埋件等节点处理状况、验收情况。
不编写钢筋工程隐蔽检查验收记录。
钢结构工程隐蔽检查验收记录:钢结构工程中箱式结构等要对其防腐或防火涂装工程按表C2-5-1-4作为隐蔽检查验收。
装饰装修工程中的隐蔽工程验收装饰装修工程中涉及隐蔽工程验收的,详见“细则”,应按装饰装修分部工程表Q·1·45填写,并列入汇总表C2-5-1-1。
件,如梁、板、柱、架、基墩等可编制单一的隐蔽记录。
2、钢筋隐蔽的检查内容应包括:钢筋配置是否符合设计要求(品种、规格、数量、位置及预埋件);设计变更、材料代用情况;施工质量如绑扎方法、焊接方法、除锈状态、搭接长度、垫块厚度、焊接或搭接位置与方式等;以及材质情况如焊件试验报告、钢筋出厂合格证件、进场试验报告等,对重要结构部位的钢筋隐蔽,必要时可拍照或录像作为隐蔽附件存档。
3、对于小型钢筋混凝土构件(门窗过梁、室内地沟盖板、挑檐板、阳台栏板、梁垫、小型墩池等),可缝隙处理情况;3、砌筑施工质量检验情况(包括标高、埋深、大放脚、拉结石、砂浆饱满度等),以及相邻基础处理方法(深、浅基础)等。
混凝土JUNE 2021隐蔽工程验收记录整理人尼克知识改变命运隐蔽工程检查验收记录表表D1-1 编号:本表由施工单位填报,城建档案馆、建设单位、施工单位各保存一份隐蔽工程检查验收记录工程名称:建设单位:图号:隐蔽部位:施工单位:隐蔽日期:年月日专业技术负责人:质量检查员:工长:填表人:注:本表适用于砼、钢筋、砌体埋筋、防水、回填土等隐蔽工程。
说明1.回填土方隐蔽检查内容:1.基底状态和基底处理情况、被埋置的部位是否已隐蔽验收;2.回填土料的土质名称、鉴别方法、取土地址;3.回填分层厚度与总厚度、夯压方法、干土质量密度、取土样的分布状态和试样数量情况;4.回填砂土时的贯入度值和灌水情况。
2.混凝土结构工程隐蔽记录的填写:1.隐蔽检查内容:①采用图号、设计变更、设计混凝土强度等级、标高、浇筑方法、留槎情况;②几何尺寸;③混凝土试件强度等级实验报告单、混凝土抗渗试验报告单编号;④试水渗漏情况;⑤管道穿越混凝土墙体的防渗做法。
2.试验单、合格证、焊件编号:包括混凝土的原材料如水泥、骨料等,及预埋件的钢材和焊接试验编号。
3.钢筋隐蔽记录的填写1.隐蔽检查内容:①施工图号、设计变更单编号(用文字叙述不清地方可画出简图说明);②钢筋质量检查中的主要问题,如:钢筋直径、根数、钢号、间距、保护层、搭接或焊接、除锈状况等;③特殊部位或构件钢筋位置、预埋铁件检查情况;④在记录右下角填写本部位有关的钢筋出厂证明、复试报告、焊接报告等试验编号。
基础挖土验槽隐蔽工程检查验收记录工程名称:建设单位:图号:隐蔽部位:施工单位:隐蔽日期:年月日专业技术负责人:质量检查员:填表人:注:本表适用于基础挖土验槽隐蔽工程。
说明基础挖土验槽隐蔽工程验收内容:2.基坑内地下水以及地表水情况及其处理情况。
3.基坑(槽)开挖尺寸(长、上下口宽、深)、有无加宽、加深、换土等情况。
4.基土遇有坑、井、人工土、障碍物等的数量、位置及清除情况。
5.地下遇有电缆、旧的管道、旧房基等位置、数量及处理情况。

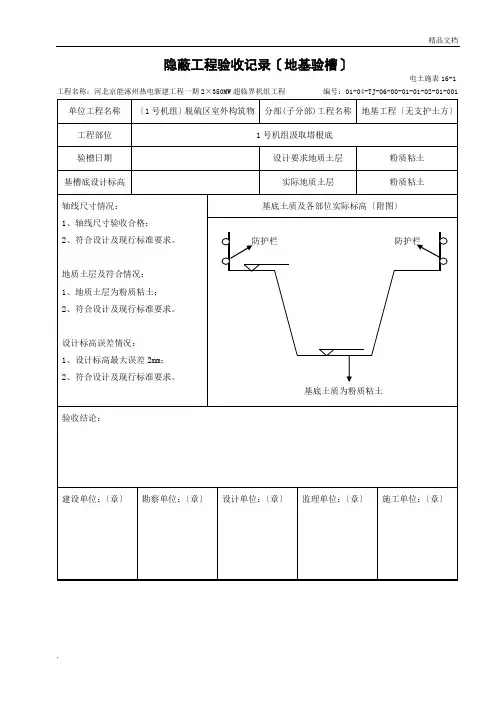

隐蔽工程验收记录〔地基验槽〕电土施表16-1 工程名称:河北京能涿州热电新建工程一期2×350MW超临界机组工程编号:01-04-TJ-06-00-01-01-02-01-001本表由施工单位填报,经建设、勘察、设计、监理单位审查签章后,各单位保存一份。
隐蔽工程验收记录〔地基验槽〕电土施表16-1 工程名称:河北京能涿州热电新建工程一期2×350MW超临界机组工程编号:01-04-TJ-06-00-01-01-02-01-002本表由施工单位填报,经建设、勘察、设计、监理单位审查签章后,各单位保存一份。
隐蔽工程验收记录〔地基验槽〕电土施表16-1 工程名称:河北京能涿州热电新建工程一期2×350MW超临界机组工程编号:01-04-TJ-06-00-01-01-02-01-003本表由施工单位填报,经建设、勘察、设计、监理单位审查签章后,各单位保存一份。
隐蔽工程验收记录〔地基验槽〕电土施表16-1 工程名称:河北京能涿州热电新建工程一期2×350MW超临界机组工程编号:02-04-TJ-06-00-01-01-02-01-001本表由施工单位填报,经建设、勘察、设计、监理单位审查签章后,各单位保存一份。
隐蔽工程验收记录〔地基验槽〕电土施表16-1 工程名称:河北京能涿州热电新建工程一期2×350MW超临界机组工程编号:02-04-TJ-06-00-01-01-02-01-002本表由施工单位填报,经建设、勘察、设计、监理单位审查签章后,各单位保存一份。
隐蔽工程验收记录〔地基验槽〕电土施表16-1 工程名称:河北京能涿州热电新建工程一期2×350MW超临界机组工程编号:02-04-TJ-06-00-01-01-02-01-003本表由施工单位填报,经建设、勘察、设计、监理单位审查签章后,各单位保存一份。
隐蔽工程验收记录〔地基验槽〕电土施表16-1 工程名称:河北京能涿州热电新建工程一期2×350MW超临界机组工程编号:02-04-TJ-06-00-01-01-02-01-004本表由施工单位填报,经建设、勘察、设计、监理单位审查签章后,各单位保存一份。
地基验槽隐蔽验收记录哈建技14-1
“地基验槽隐蔽验收记录”填写要求:
1.地基验槽应在质量监督部门监督的情况下,由建设、设计、勘察、监理及施工单位代表参加验收,并在记录上签字盖章。
2.“说明或附图”栏应填写内容齐全,不得漏项,必要时应附图说明。
例如:土壤类别、基槽位置及几何尺寸、标高、地基承载力、地基容许承载力、基底土质情况是否与勘察报告相符,有无管道、通讯电缆、地下人防等障碍物。
3.“地质报告编号”栏应填写地质勘察单位、勘察时间和报告编号。
4.地基验槽除设计有规定外,均应提供地基钎探记录及钎探点平面布置图资料。
5.地基需处理时,须有设计、勘察部门处理方案,处理后应经复验并注明复验意见。
6.桩基工程验孔记录使用此表应附图说明。
如有地基土须换土处理时也应进行隐蔽验收,并做好记录。
地基验槽记录
地基验槽记录
工程名称 验槽部位 W6-W11 污水管道基槽
施工单位 验槽日期
2016.1.15
验槽内容:
1、槽基开挖至勘探报告 层,持力层为 中粗砂 层。
2、基底绝对高程 。
3、土质情况 符合设计要求 。
沟槽开挖横断面图
检 查 意
见
建设单位
监理单位 勘察单位 设计单位 施工单位 参 (公章) (公章)
(公章)
(公章)
(公章)
加 验 收 单 位
签字: 签字: 签字: 签字: 签字:
日期: 日期: 日期: 日期: 日期:
检 查 记 录
工程名称 验槽部位 W6-w9 污水管道基槽
施工单位 验槽日期
2015.10.15
验槽内容:
1、槽基开挖至勘探报告 层,持力层为 中粗砂 层。
2、基底绝对高程 。
3、土质情况 符合设计要求 。
检 查 记 录
检 查 意 见
建设单位
监理单位 勘察单位 设计单位 施工单位 参 (公章) (公章)
(公章)
(公章)
(公章)
加 验 收 单 位
签字: 签字: 签字: 签字: 签字:
日期:
日期: 日期: 日期: 日期:
沟槽开挖横断面
图
工程名称 验槽部位 W10-w11 污水管基槽
施工单位 验槽日期
2015.8.31
验槽内容:
1、槽基开挖至勘探报告 层,持力层为 中粗砂 层。
2、基底绝对高程 。
3、土质情况 符合设计要求 。
检 查 记 录
检 查 意 见
建设单位
监理单位 勘察单位 设计单位 施工单位 参 (公章) (公章)
(公章)
(公章)
(公章)
加 验 收 单 位
签字: 签字: 签字: 签字: 签字:
日期: 日期: 日期: 日期: 日期:
沟槽开挖横断面
图
工程名称 验槽部位 Y12-Y19雨水管基槽
施工单位 验槽日期
2016.1.5
验槽内容:
1、槽基开挖至勘探报告 / 层,持力层为 中粗砂 层。
2、基底绝对高程 16.394 。
3、土质情况 符合设计要求,承载力设计值 120Kpa
检 查 记 录
检 查 意 见
建设单位
监理单位 勘察单位 设计单位 施工单位 参 (公章) (公章)
(公章)
(公章)
(公章)
加 验 收 单 位
签字: 签字: 签字: 签字: 签字:
日期:
日期: 日期: 日期: 日期:
沟槽开挖横断面图
地基验槽记录
验槽内容:
1、槽基开挖至勘探报告 / 层,持力层为 中粗砂 层。
2、基底绝对高程 13.04
3、土质情况 符合设计要求 。
检 查 记 录
检 查 意 见
建设单位
监理单位 勘察单位 设计单位 施工单位 参 (公章) (公章)
(公章)
(公章)
(公章)
加 验 收 单 位
签字: 签字: 签字: 签字: 签字:
日期:
日期: 日期: 日期: 日期:
工程名称 高新低排沟城东一路至吴公庙电
排站段盖板涵覆盖工程
验槽部位 G0+248-G0+311
施工单位
验槽日期
2015.1.20
沟槽开挖横断面
图
地基验槽记录
验槽内容:
1、槽基开挖至勘探报告 / 层,持力层为 中粗砂 层。
2、基底绝对高程 13.04
3、土质情况 符合设计要求 。
检 查 记 录
检 查 意 见
建设单位
监理单位 勘察单位 设计单位 施工单位 参 (公章) (公章)
(公章)
(公章)
(公章)
加 验 收 单 位
签字: 签字: 签字: 签字: 签字:
日期:
日期: 日期: 日期: 日期:
工程名称 高新低排沟城东一路至吴公庙
电
排站段盖板涵覆盖工程
验槽部位 G0+595.5-G0+651.5
施工单位
验槽日期
2016.2.26
沟槽开挖横断面
图
地基验槽记录
工程名称验槽部位管道基槽
施工单位验槽日期2016.
验槽内容:
1、槽基开挖至勘探报告/ 层,持力层为中粗砂层。
2、基底绝对高程。
3、土质情况符合设计要求。
检查记录
沟槽开挖横断面
图
检查意见
建设单位监理单位勘察单位设计单位施工单位
参(公章)(公章)(公章)(公章)(公章)
加
验
收
单
位
签字:签字:签字:签字:签字:
日期:日期:日期:日期:日期:
地基验槽记录
工程名称 验槽部位 施工单位
验槽日期
2015.9.29
验槽内容:
1、槽基开挖至勘探报告 / 层,持力层为 中粗砂 层。
2、基底绝对高程 16.249 。
3、土质情况 符合设计要求,承载力设计值 120Kpa
检 查 记 录
检 查 意 见
建设单位
监理单位 勘察单位 设计单位 施工单位 参 (公章) (公章)
(公章)
(公章)
(公章)
加 验 收 单 位
签字: 签字: 签字: 签字: 签字:
日期: 日期: 日期: 日期: 日期:
Y20-Y27雨水管基槽
沟槽开挖横断面图。
