新疆其亚铝电有限公司2017年 #1机组大修检修文件包（热控专业）编写：审核：批准：热工专业检修文件包目录电动执行器检修 (3)电动调节门检修 (18)气动二位执行机构检修 (34)气动调门检修 (49)热电偶检修 (64)热电阻检修 (79)压力开关检修 (94)差压开关检修 (109)温度表检修 (124)压力表检修 (140)涡流传感器检修 (156)速度传感器检修 (173)前置器检修 (190)TSI检修 (205)ETS检修 (217)DEH检修 (217)新疆其亚铝电有限公司电动执行器检修编制：审核：批准：检修时间：年月日至年月日检修文件包编表附件一（可选）不符合项通知及处理单编号：- 年月日附件二（可选）项目调整申请单附件三 (可选)：文件包修改记录#1机组检修文件包编号：新疆其亚铝电有限公司电动调整门检修编制：审核：批准：检修时间：年月日至年月日检修文件包编审表附件一（可选）不符合项通知及处理单编号：- 年月日附件二（可选）项目调整申请单附件三(可选)：文件包修改记录#1机组检修文件包编号：新疆其亚铝电有限公司气动二位执行机构检修编制：审核：批准：检修时间：年月日至年月日检修文件包编审表附件一（可选）不符合项通知及处理单编号：- 年月日附件二（可选）项目调整申请单附件三 (可选)：文件包修改记录#1机组检修文件包编号：新疆其亚铝电有限公司气动调门检修编制：审核：批准：检修时间：年月日至年月日检修文件包编审表。

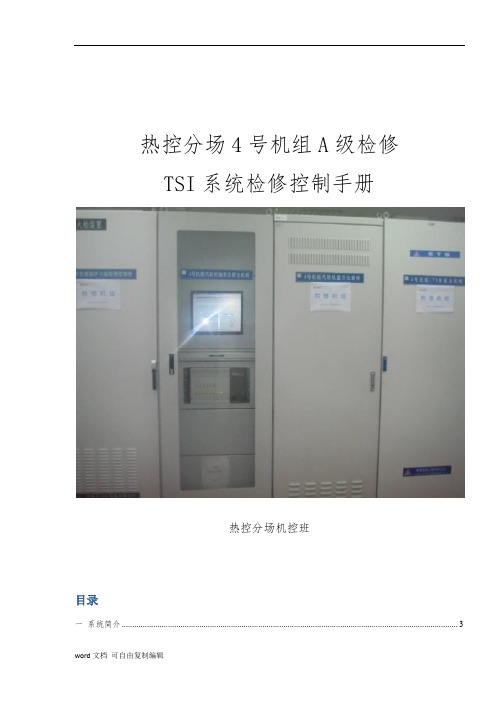

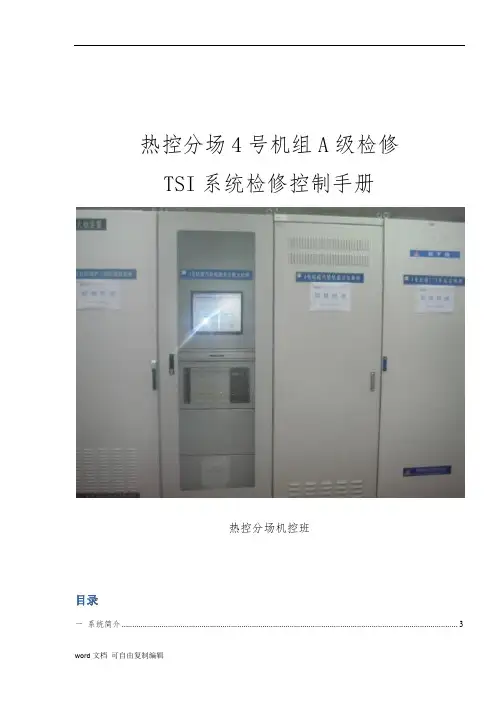

热控分场4号机组A级检修TSI系统检修控制手册热控分场机控班目录一系统简介 (3)二一次元件的安装与调整 (7)2.1轴向位移的安装与调整 (7)2.2高、中、低压胀差的安装调整 (8)2.3振动控头的安装调整 (10)2.4前置器的作用与校验 (10)三 TSI控制部分（监测仪表）简介 (11)四常见故障处理及注意事项 (14)五TSI软件系统 (16)六我厂TSI系统的可靠性分析 (25)七、系统检修前检查 (27)7.1检查内容 (27)7.2相关记录 (28)八 TSI系统停电 (29)九 TSI系统设备清灰 (30)十系统接地、绝缘检查 (31)十一 TSI系统送电、检查 (32)十二系统启动后试验、检查 (34)十三系统恢复、修后备份 (35)十四检修完毕，整体验收 (36)检修过程控制责任表 (36)一系统简介汽轮发电机组运行时处于高速旋转状态，动静之间的间隙很小，当机组失去控制时会造成设备的重大损坏，甚至出现毁机。
因此，大容量汽轮发电机的检测和可靠的保护提出了更高的要求，准确的监测和可靠地保护是汽轮机安全运行的重要保证。
采用汽轮机监测仪表系统TSI可以连续地对汽轮机进行检测，当参数超限时，能可靠地使机组紧急停机，防止事故的扩大。
TSI监测的参数很多，从测量技术的本质来看，实际是测量机械位移。
转速是测量旋转机械转子的角位移，轴向位移、胀差、气缸的热膨胀等是测量静位移，轴振、偏心是测量动位移。
它们所反映的测量值是探头与被测对象的间隙量，把间隙量的变化转换成电量变化是由传感器来实现的。
非电量的转换是汽轮机监测技术的核心，非电量转换的技术水平取决于传感器技术，因此，传感器技术是TSI技术的关键。
目前广泛采用涡流传感器。
涡流式传感器是采用涡流效应原理来实现位移的监测。
涡流式传感器的探头是一个扁平的线圈，通以12MHz的高频电流，高频电流由前置器提供。
当导电体或导磁体接近高频线圈的磁场范围内，导电体内产生涡流，涡流效应对传感器的线圈产生反作用，使高频线圈的电感量发生变化。
*** 电厂检修文件包
编号：Q/WYJX.ZY.RK066-2010 #1机组大机TSI控制系统A（B/C）级修
设备部主管：
专业组长：
工作联系人：
检修承包商：
检修负责人：
计划检修时间： 2011/4月 8 日—— 2011/6 月 15 日
****发电责任有限公司
2011 年 2 月 2 日
776654776.doc Page4
776654776.doc Page5
776654776.doc Page6
说明：对不是质检点的工序，检修负责人，可自行在“□”内打“√”，无须签字，即可进行下道工序。
电缆绝缘检查表
审核人：检查人：日期：年月日
附件一（可选）不符合项通知及处理单返工让步接受报废
附件二（可选）项目调整申请单
附件三（可选）****发电有限有限责任公司
重大问题反馈表
附件四 (可选)：文件包修改记录。

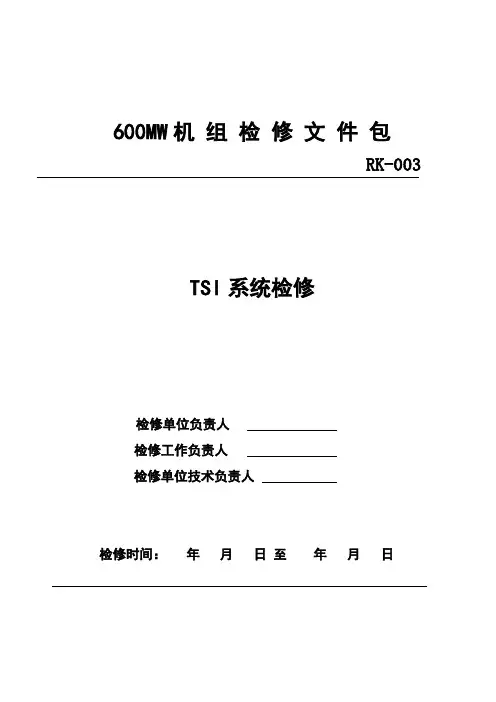

600MW机组检修文件包RK-003TSI系统检修检修单位负责人检修工作负责人检修单位技术负责人检修时间：年月日至年月日600MW 机组检修程序RK-003 TSI系统检修编制审核批准年月日版次1********辅助设备修后再鉴定申请表设备再鉴定组：今有所属工作负责人检修的设备已完成程序文件的要求的检修任务，设备已恢复至可以投入运行状态，文明生产工作已经做好，检修程序文件已填写齐全，可以进行修后再鉴定工作，请安排于进行再鉴定，我方设备检修工作负责人和质量控制人员将准时到达再鉴定现场。
请答复。
谢谢！检修单位：。
再鉴定组收到时间：，接收人：再鉴定组答复时间：，批准人：********辅助设备修后再鉴定申请表设备再鉴定组：今有所属工作负责人检修的设备已完成程序文件的要求的检修任务，设备已恢复至可以投入运行状态，文明生产工作已经做好，检修程序文件已填写齐全，可以进行修后再鉴定工作，请安排于进行再鉴定，我方设备检修工作负责人和质量控制人员将准时到达再鉴定现场。
请答复。
谢谢！检修单位：。
再鉴定组收到时间：，接收人：再鉴定组答复时间：，批准人：检修总结报告单位年月日，1检修工期：计划：年月日到年月日，共计：天实际：年月日到年月日，共计：天2人工：计划：工时，实际：工时。
3检修费用：计划：万元，实际：万元。
4备品备件、材料消耗情况：5检修中进行的主要工作：6检修中发现并消除的主要缺陷：7设备的变更或改进情况，8质量控制点执行情况：9尚未消除的缺陷及未消除原因：10验收意见和评价：11其他：不合格品报告处置单不合格品评审记录。
目录设备概况 ................................................................. 标准项目 ................................................................. 特殊项目 ................................................................. 危险源分析 ............................................................... 职业健康、环境因素分析 ................................................... 质量保证计划 ............................................................. 检修进度表 ............................................................... 检修文件包学习 ........................................................... 检修前的准备工作 ......................................................... 检修程序 ................................................................. 检修报告 ................................................................. 抽检记录 ................................................................. 验收卡片 (18)附录1（检定证书）附录2（特殊项目）设备概况一、设备概况：#1机组汽水取样系统采用苏州中新动力科技股份有限公司提供的SQZ-Ⅱ型集中式水汽取样装置。

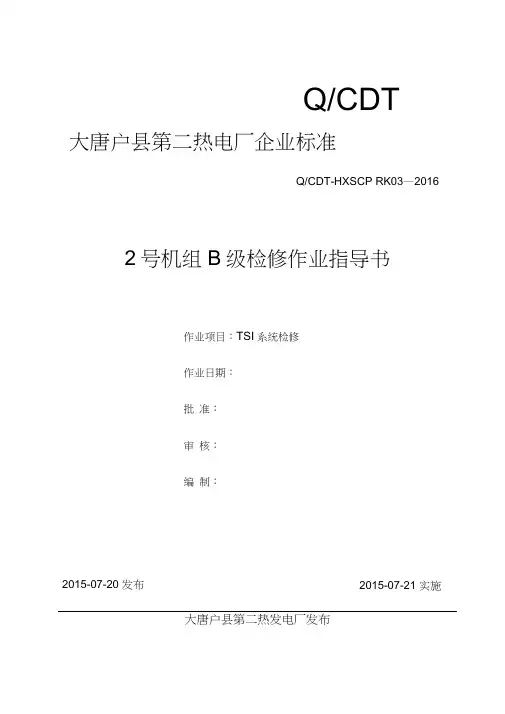

Q/CDT大唐户县第二热电厂企业标准Q/CDT-HXSCP RK03—2016 2号机组B级检修作业指导书作业项目：TSI系统检修作业日期：批准：审核：编制：2015-07-20 发布2015-07-21 实施大唐户县第二热发电厂发布TSI系统检修作业指导书1. 范围本指导书适用于户县第二热电厂TSI系统检修工作。
2. 本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
《DL/T 659-2006《火力发电厂分散控制系统验收测试规程》《DL/T 774-2004《火力发电厂热工自动化系统检修运行维护规程》《DL/T 591-1996 （2010）火力发电厂汽轮发电机的热工检测控制技术导则》MMS6000系统操作手册3. 安全措施3.1. 严格执行《电业安全工作规程》。
3.2. 检修在机组停运的情况下进行。
3.3. 作业组成员清楚本次检修项目及检修范围、区域划分。
3.4. 作业组成员熟知TSI系统检修前存在的缺陷，及缺陷的处理方法。
3.5. 参加检修的人员必须熟悉本作业指导书及有关工艺质量标准等。
3.6. 参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。
3.7. 检查检修区域上方和周围有无危险因素存在，如高空落物等，并作好防范措施。
3.8. 检修作业过程中作好防烫伤、防挤压、防砸伤等意外事故的安全措施。
3.9. 从设备上临时拆下的螺丝螺栓等部件要妥善保管，及时恢复。
3.10. 防止人身触电。
4. 备品备件清单5. 现场准备及工具5.1. 现场准备52工作准备5.2.1. 工器具已准备完毕，材料、备品已落实。
5.2.2. 检修地面已经铺设防护胶片，场地已经完善隔离。
5.2.3. 作业文件已组织学习，工作组成员熟悉本作业指导书内容。

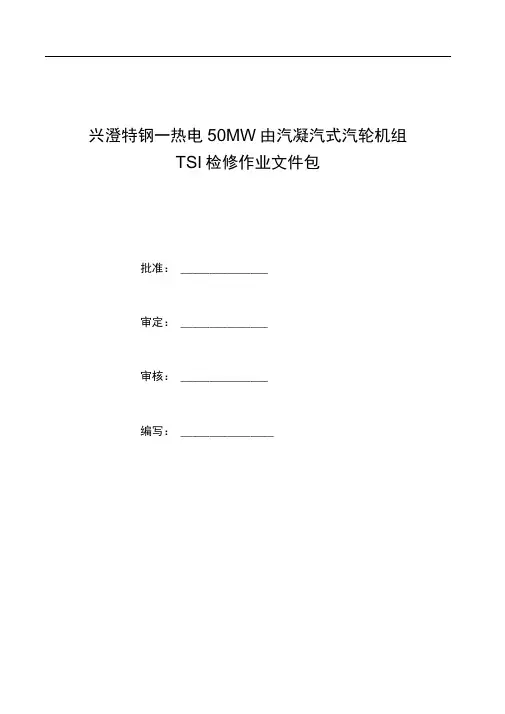

兴澄特钢一热电50MW由汽凝汽式汽轮机组TSI检修作业文件包批准： _______________审定： _______________审核： _______________编写： ________________1. 设备名称：TSI监测系统2. 探头、前置器、延伸电缆型号为：探头：前置器：延伸电缆：3. 厂家：4. 定值：探头电阻：探头绝缘：安装位置：TSI监测控制器，电子间；探头、前置器，前箱及端子箱内设备修前状况检修前交底（设备运行状况、历次主要检修经验和教训、检修前主要缺陷、）1. 设备运行情况、结构特点与运行中存在的缺陷；2. 上次大修记录或新机组安装记录与注意事项；电缆、延伸电缆接地引起卡件出现故障；更换卡件时系统必须停电，机组运行时卡件可以退保护后更换。
更换检查探头时应注意以下几项：1）探头拆装必须用力要合适，不能敲打；2）安装探头时不能挤压探头；3）安装探头时大轴必须停转。
3. 本次大修要处理的问题。
系统逻辑数据备份、机柜内端子接线检查、前置器、延伸电缆检查版次：第 1 版三检修工序卡页码：7/12、系统逻辑数据备份1.1 打开TSI 系统组态软件3500 system configuration ；1.2 点击连接按钮connect ，将框架和系统组态软件连接；1.3点击上传按钮，将DPU中组态逻辑上传；1.4 执行File->SAVE AS ，将要备份的逻辑保存到备份目录下、机柜及卡件清扫2.1 TSI 系统控制柜停电，检验系统带电情况；2.2 控制柜的清理，用吸尘器清理浮尘，防止灰尘飞扬，用毛刷清理黏附的灰尘；2.3 卡件清理；2.4 戴防静电手环，吸尘器可靠接地；清洁时按顺序进行，从上到下，从外到内；2.5 送电后，卡件状态正常。
三、机柜内端子接线检查3.1 检查柜内所有端子接线，用手轻拉端子接线看是否松动；3.2 发现接线不良，用合适的螺丝刀进行紧固，用力适中不要用力过猛；3.3 紧固后要确保端子接触良好；3.4 检查正确无误后进行上电；3.5 检查卡件运行指示灯，确认卡件状态正常。
