注(1)：s(最大)的1栏适用于强度8.8及10.9及性状A2-50、A2-70的内容，2栏适用于强度12.9的内容。
但根据双方当事人之间协议，强度12.9的内容也可以适用1栏。
螺纹的公称直径M20以上的s(最大)适用于所有的强度及性状内容。
注(2)：螺纹的公称直径中带括号的尽量不要使用。
备注：1.头部的侧面带有直纹或网纹[参照JIS B 0951(滚花)]。
此时，dk(最大)为该表中的带**的数值。
此外，需要没有滚花的货时，订货人必须指定。
但该dk(最大)为该表中带*的数值。
2.对于螺纹的公称直径建议使用的公称长度(ℓ)为粗线框内的内容。
如果ℓ比虚线位置短的为全螺纹，杆部的不完全螺纹长度约为3P。
3.公称长度(ℓ)比虚线位置长的话，ℓg(最大)及ℓs(最小)根据下式决定。
ℓg(最大)=公称长度(ℓ)-b
参考：内六角螺栓的沉头孔及螺栓孔的尺寸。
1. 各部位的尺寸单位：mm螺纹的公称直径(d) (2) M3 M4 M5 M6 M8 M10 M12 (M14) 螺栓的螺距(P) 0.5 0.7 0.8 1 1.25 1.5 1.75 2b 参考18 20 22 24 28 32 36 40最大( 基准尺寸) * 5.5 7 8.5 10 13 16 18 21dk 最大** 5.68 7.22 8.72 10.22 13.27 16.27 18.27 21.33 最小 5.32 6.78 8.28 9.78 12.73 15.73 17.73 20.67 da 最大 3.6 4.7 5.7 6.8 9.2 11.2 13.7 15.7最大( 基准尺寸) 3 4 5 6 8 10 12 14ds最小 2.86 3.82 4.82 5.82 7.78 9.78 11.73 13.73e 最小 2.87 3.44 4.58 5.72 6.86 9.15 11.43 13.72f 最大0.51 0.60 0.60 0.68 1.02 1.02 1.45 1.45最大( 基准尺寸) 3 4 5 6 8 10 12 14k最小 2.86 3.82 4.82 5.70 7.64 9.64 11.57 13.57 r 最小0.1 0.2 0.2 0.25 0.4 0.4 0.6 0.6 公称( 基准尺寸) 2.5 3 4 5 6 8 10 12最小 2.52 3.02 4.02 5.02 6.02 8.025 10.025 12.032 s(1)最大 1 栏 2.580 3.080 4.095 5.140 6.140 8.175 10.175 12.212 精彩文档2 栏 2.560 3.080 4.095 5.095 6.095 8.115 10.115 12.142t 最小 1.3 2 2.5 3 4 5 6 7v 最大0.3 0.4 0.5 0.6 0.8 1 1.2 1.4dw 最小 5.07 6.53 8.03 9.38 12.33 15.33 17.23 20.17w 最小 1.15 1.4 1.9 2.3 3.3 4 4.8 5.8(2)螺纹的公称直径(d)M16 (M18) M20 (M22) M24 (M27) M30螺栓的螺距(P) 2 2.5 2.5 2.5 3 3 3.5b 参考44 48 52 56 60 66 72*最大( 基准尺寸)24 27 30 33 36 40 45**最大dk 24.33 27.33 30.33 33.39 36.39 40.39 45.39 最小23.67 26.67 29.67 32.61 35.61 39.61 44.61da 最大17.7 20.2 22.4 24.4 26.4 30.4 33.4最大( 基准尺寸) 16 18 20 22 24 27 30ds最小15.73 17.73 19.67 21.67 23.67 26.67 29.67e 最小16.00 16.00 19.44 19.44 21.73 21.73 25.15f 最大 1.45 1.87 2.04 2.04 2.04 2.89 2.89最大( 基准尺寸) 16 18 20 22 24 27 30k最小15.57 17.57 19.48 21.48 23.48 26.48 29.48r 最小0.6 0.6 0.8 0.8 0.8 1 1 公称( 基准尺寸) 14 14 17 17 19 19 22最小14.032 14.032 17.050 17.050 19.065 19.065 22.065s1 栏14.212 14.212 17.230 17.230 19.275 19.275 22.275(1)最大2 栏14.142 14.142t 最小8 9 10 11 12 13.5 15.5v 最大 1.6 1.8 2 2.2 2.4 2.7 3dw 最小23.17 25.87 28.87 31.81 34.81 38.61 43.61w 最小 6.8 7.7 8.6 9.5 10.4 12.1 13.1注(1) ：s( 最大) 的1 栏适用于强度8.8 及10.9 及性状A2-50 、A2-70 的内容，2 栏适用于强度12.9 的内容。
内六角螺栓规格表内六角螺栓是一种常见的紧固件，常用于机械设备、汽车制造、航空航天等领域。
内六角螺栓的规格多样化，具体的规格参数对于安装和使用都非常关键。
本文将介绍内六角螺栓的常见规格表，以便读者更好地了解和选购适合自己需求的螺栓。
1. M3 内六角螺栓材质：碳钢规格参数：- 螺纹直径（d）：3mm- 螺纹间距（p）：0.5mm- 全长（L）：6mm ~ 25mm2. M4 内六角螺栓材质：碳钢规格参数：- 螺纹直径（d）：4mm- 螺纹间距（p）：0.7mm- 全长（L）：6mm ~ 40mm3. M5 内六角螺栓材质：碳钢规格参数：- 螺纹直径（d）：5mm- 螺纹间距（p）：0.8mm - 全长（L）：6mm ~ 45mm 4. M6 内六角螺栓材质：碳钢规格参数：- 螺纹直径（d）：6mm- 螺纹间距（p）：1.0mm - 全长（L）：6mm ~ 60mm 5. M8 内六角螺栓材质：碳钢规格参数：- 螺纹直径（d）：8mm- 螺纹间距（p）：1.25mm - 全长（L）：8mm ~ 80mm6. M10 内六角螺栓材质：碳钢规格参数：- 螺纹直径（d）：10mm- 螺纹间距（p）：1.5mm- 全长（L）：10mm ~ 100mm7. M12 内六角螺栓材质：碳钢规格参数：- 螺纹直径（d）：12mm- 螺纹间距（p）：1.75mm- 全长（L）：12mm ~ 120mm以上是一些常见规格的内六角螺栓，可以满足大部分使用场景和需求。
在选择螺栓时，应根据具体的安装环境、承载力要求和设备特点来确定合适的规格。
另外，内六角螺栓的材质也非常重要，一般常用的材质包括碳钢和不锈钢，根据不同的工作环境和防锈要求进行选择。
除了上述列举的规格，还存在着更大和更小的内六角螺栓规格，以满足特殊需求。
此外，在特殊情况下，也可以根据具体要求定制内六角螺栓。
总结：内六角螺栓规格多样，每种规格都有其特定的螺纹直径、螺纹间距和全长等参数。

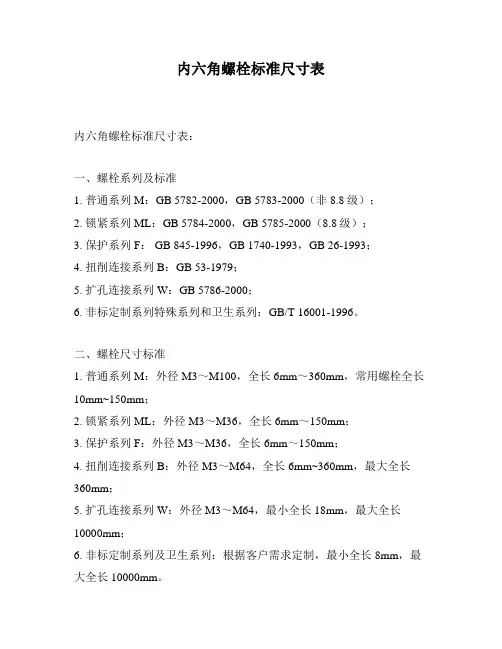

内六角螺栓标准尺寸表内六角螺栓标准尺寸表：一、螺栓系列及标准1. 普通系列M：GB 5782-2000，GB 5783-2000（非8.8级）；2. 锁紧系列ML：GB 5784-2000，GB 5785-2000（8.8级）；3. 保护系列F： GB 845-1996，GB 1740-1993，GB 26-1993；4. 扭削连接系列B：GB 53-1979；5. 扩孔连接系列W：GB 5786-2000；6. 非标定制系列特殊系列和卫生系列：GB/T 16001-1996。
二、螺栓尺寸标准1. 普通系列M：外径M3～M100，全长6mm～360mm，常用螺栓全长10mm~150mm；2. 锁紧系列ML：外径M3～M36，全长6mm～150mm；3. 保护系列F：外径M3～M36，全长6mm～150mm；4. 扭削连接系列B：外径M3～M64，全长6mm~360mm，最大全长360mm；5. 扩孔连接系列W：外径M3～M64，最小全长18mm，最大全长10000mm；6. 非标定制系列及卫生系列：根据客户需求定制，最小全长8mm，最大全长10000mm。
三、螺栓材质标准1. 普通系列M：Q235B钢材；2. 锁紧系列ML：C15E钢材，40Cr钢材；3. 保护系列F：Q235B钢材，C15E钢材，45钢材，不锈钢；4. 扭削连接系列B：45钢材，Q235涂锌钢材，不锈钢50CrV4钢材；5. 扩孔连接系列W：高强度碳素钢；6. 非标定制系列及卫生系列：不锈钢，钛合金钢，硬青铜，聚四氟乙烯，聚四氟乙烯加金属钎焊。
四、螺栓表面处理1. 普通系列M：电镀，热镀锌；2. 锁紧系列ML：热镀锌，电镀锌，镀锡；3. 保护系列F：镀锌；4. 扭削连接系列B：镀锌，镀锡，表面油处理，酸洗等；5. 扩孔连接系列W：电镀，热镀锌，镀锡，镀银，镀青铜，未处理等；6. 非标定制系列及卫生系列：不锈钢表面常用研磨光，抛光，及镀镍镍白，镀金，镀银等处理。
