CM-标准流程图制作规范

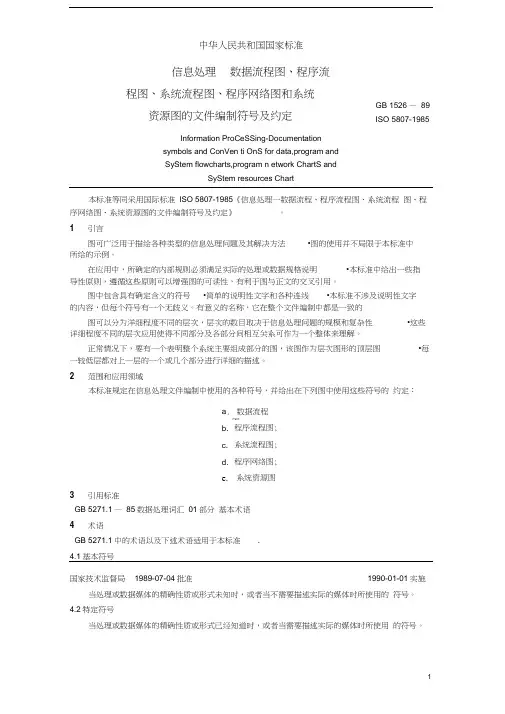

1中华人民共和国国家标准信息处理 数据流程图、程序流程图、系统流程图、程序网络图和系统资源图的文件编制符号及约定Information ProCeSSing-Documentation symbols and ConVen ti OnS for data,program and SyStem flowcharts,program n etwork ChartS andSyStem resources Chart本标准等同采用国际标准 ISO 5807-1985《信息处理一数据流程、程序流程图、系统流程 图、程序网络图、系统资源图的文件编制符号及约定》 。

1引言图可广泛用于描绘各种类型的信息处理问题及其解决方法 •图的使用并不局限于本标准中所给的示例。

在应用中，所确定的内部规则必须满足实际的处理或数据规格说明 •本标准中给出一些指 导性原则，遵循这些原则可以增强图的可读性，有利于图与正文的交叉引用。

图中包含具有确定含义的符号 •简单的说明性文字和各种连线 •本标准不涉及说明性文字 的内容，但每个符号有一个无歧义。

有意义的名称，它在整个文件编制中都是一致的 图可以分为洋细程度不同的层次，层次的数目取决于信息处理问题的规模和复杂性 •这些 详细程度不同的层次应用使得不同部分及各部分间相互关系可作为一个整体来理解。

正常情况下，要有一个表明整个系统主要组成部分的图，该图作为层次图形的顶层图 •每一较低层都对上一层的一个或几个部分进行详细的描述。

2范围和应用领域本标准规定在信息处理文件编制中使用的各种符号，并给出在下列图中使用这些符号的 约定：a . 数据流程图;b . 程序流程图;c . 系统流程图;d . 程序网络图;e. 系统资源图3引用标准GB 5271.1 — 85数据处理词汇 01部分 基本术语4 术语GB 5271.1中的术语以及下述术语适用于本标准 .4.1基本符号国家技术监督局 1989-07-04批准1990-01-01实施当处理或数据媒体的精确性质或形式未知时，或者当不需要描述实际的媒体时所使用的 符号。

6、处理程序请以阿拉伯数字，由1开始，依处理程序排列顺序编号，并以文 字依处理程序功能命名。文字命名部份，以「动词＋受词」及简要扼要论述为原 则。若须表达处理程序之单位，则在编号之后，加上单位名称。
【实例】
1.人力资源部：成 立推动小组
2.人力资源部 ：小构成员工 作分配
处理程序若属并行操作关系，其编号请多加一码（如8.1，8.2等依序编号）， 并宜排列在流程图同一高度，而下一种处理程序编号，则自动增长1（如9）。
是
实施 行为转化
评估效果
（5）利用时机： 1.本构造合用于处理程序根据条件需反复执行旳情况，而当停止继续执行旳条件成立后，
即离开反复执行循环至下一种流程。 2.本反复构造是先判断条件是否成立，再执行处理程序。
1、流程图分中心主轴及旁支阐明，主轴内各流程图文字请键入KEY WORD， 各细部流程若需补充阐明，请精简条列以虚线旁支阐明，每点以不超出二行为原则 （请见范例）。
1
综述
2
流程图版本命名规则
3
流程图编制要素要求
4
流程图符号
5
流程图构造阐明
6
流程图绘制原则
「原则作业流程」是企业界常用旳一种作业措施。其目旳在于使每 一项作业流程均能清楚呈现，任何人只要看到流程图，便能一目了 然。作业流程图有利于有关作业人员对整体工作流程旳掌握。
本规范参照美国国标协会（American National Standards Instit ute, ANSI）系统流程图原则符号，选定部份常用图形，作为本规 范流程图制作符号。
图中，若流程较复杂，亦可使用连接符号来述明流程连接性。连接符号内请以 文
数字标示，以资区别。
九、相同流程图符号宜大小一致。

十二、流程图结构说明 (7/13)

选择结构（Selection）
˙多重选择结构（二元选择结构变化结构）
（四）实例：
业务类型
城际配送 偏线 省干 ……
城际配送处卸货
偏线处卸货
专快线处卸货
十三、流程图结构说明 (8/13)

（五）运用时机： 1.本结构是二元选择结构之变化，流程依据选择 或决策结果，择一进行不同处理程序。 2.选择或决策结果路径名称，可用不同文字，来 敘明不同路径之处理程序。

重复结构（Iteration）
˙ REPEAT-UNTIL结构
（四）实例：
领单送货
是否送出
是
否
重新入库
十六、流程图结构说明 (11/13)

（五）运用时机： 1.本结构适用于处理程序依据条件需重复执行的 情况，而当停止继续执行的条件成立后，即离开重复执 行至下一个流程。 2.本重复结构是先执行处理程序，再判断条件是 否要继续执行。
十八、流程图结构说明 (13/13)

重复结构（Iteration） ˙ DO-WHILE结构 （四）实例： （五）运用时机： 1.本结构适用于处理程序依据 条件需重复执行的情況，而当停止继续 执行的条件成立后，即离开重复执行至 下一个流程。 2.本重复结构是先判断条件是 否成立，再执行处理程序。
三、前言(2/2)
制作流程图的优点： （一）所有流程一目了然，工作人员能掌握全局。 （二）更换人手时，按图索骥，容易上手。 （三）所有流程在绘制时，很容易发现疏失之处，可 适时予以调整更正，使各项作业更为严谨。
四、定义
定义：展现过程步骤和决策点顺序的图形文档，是将 一个过程的步骤用图的形式表示出来的一种图 示技术。

流程图编制规范要求流程图编制规范要求1、流程图的绘制必须使用给定的流程图模具，不得自行增加图形；2、不允许作为单独的步骤出现，只能配合流程步骤同时出现；只能填写文档名称。

如果出现多个文件或表单，无需使用多个文档符号，只需在一个文档符号中顺序填列即可，但是每个文档名称前需要加编号（1.、2.、3.……）；3、流程图描述全部采用纵向垂直方式，自上而下表示流程发展的时间或逻辑等顺序；4、流程图页面设置为纵向，流程图采用垂直职能带形式绘制；5、流程图中文字一律采用模板默认字体和字号；6、流程图背景仅允许填写流程编号及名称，其他栏目一律不得改动，如确需修改应由项目组统一安排；7、流程图应绘制在一页内，如步骤太多，无法在一页内绘制，则应考虑增加流程，一般不得将流程图绘制为两页以上；8、页面的命名，采用流程编号加名称的方式进行；9、职能带由左到右按单位级别由高到低排列，对公司下级单位一律称所属单位；10、职能带区不论多、少，均占满页，不得留空；11、使用标准流程图模具的图例过程中，不允许更改图例的形状、颜色、大小；12、流程图页面按100%比例显示时，左边空4个格，上、下、右均空3个格；13、风险点标在步骤的左下角，控制点标在右下角14、如果在一个步骤上出现两个或两个以上的风险或控制，应在一个图形框中进行体现，无需在多个图形框中体现，连续的风险编号可用“-”表示，如1-3等，不连续的风险以及控制点编号之间应采用“、”分隔，如1、3、5等；15、如果风险针对整个流程，则在流程图下方的空白处加注“XX 流程还有整体性风险X，详见风险控制表”；16、步骤内容描述和编号要求：（1）负责人员应尽量细化到岗位；（2）步骤描述格式为：“步骤编号（从01开始）.+文字描述”（中间不得回车）；（3）如果多个步骤是同时开始，并且内容相同或类似的，可以出现重复的步骤编号；（4）在判断框后如果出现两个以上分支流程，编号规则为：从左边的分支流程开始，对其中的每个步骤按顺序编号；然后对第二个分支流程中的每个步骤按顺序编号；依次类推；（5）文字描述体现岗位实行的动作和结果。
