高精度压力传感器中温度补偿技术研究

零点漂移的补偿方法在压力传感器中的使用零点漂移（Zero Offset Drift）是指在压力传感器中，由于各种原因导致传感器输出的零点发生变化。

这种漂移可能是由于温度变化、机械应力、磁场干扰、湿度等因素引起的。

零点漂移会导致测量的不准确性，因此需要采取补偿方法来消除或最小化这种漂移。

下面将介绍几种常见的零点漂移补偿方法：1.温度补偿温度是导致压力传感器零点漂移的重要因素之一、方法是通过在传感器芯片上添加温度传感器，测量传感器芯片的温度并校正输出。

通过将传感器温度和零点之间的关系建立数学模型，可以在实际应用中动态补偿温度引起的零点漂移。

2.自动校准自动校准是一种通过内部电路或外部控制系统对传感器进行周期性的零点修正的方法。

传感器定期执行自我校准程序，以减小零点漂移。

这种方法可以通过比较传感器输出与已知参考值来实现。

3.电压补偿电压补偿方法是通过添加一个与传感器输出电压相关的电路来校正零点漂移。

一种常见的电压补偿方法是使用电阻刻度器，利用温度稳定的电阻和可变电阻对传感器输出进行补偿。

4.桥式传感器桥式传感器是由四片传感器组成的电桥网络，通过比较传感器输出与所设定的基准值来检测并补偿零点漂移。

这种方法使得传感器的输出对零点漂移更加敏感，并能实时补偿漂移。

5.智能算法智能算法是一种通过计算和学习来补偿零点漂移的方法。

传感器通过内部的处理器和算法，可以对传感器输出进行实时的零点补偿。

这种方法可以根据实际应用中的不同工况和环境条件，动态调整补偿参数。

总结来说，零点漂移在压力传感器中是一个常见的问题。

为了消除或最小化这种漂移，可以采用温度补偿、自动校准、电压补偿、桥式传感器和智能算法等多种方法。

根据实际应用的需要，可以选择合适的补偿方法来提高传感器的精度和稳定性。

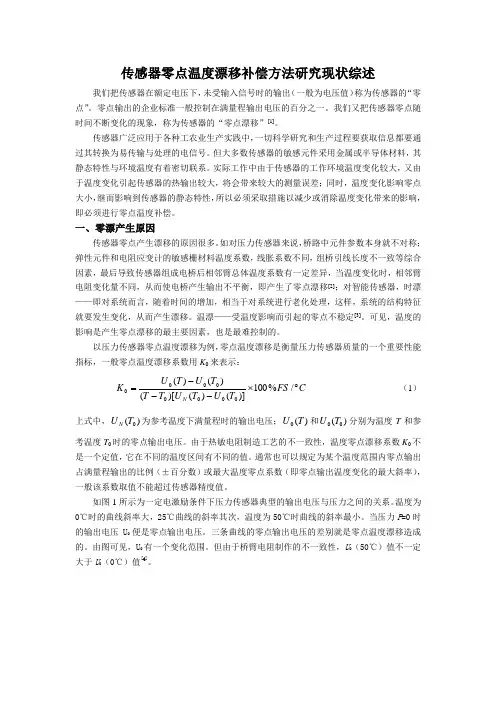

传感器零点温度漂移补偿方法研究现状综述我们把传感器在额定电压下，未受输入信号时的输出（一般为电压值）称为传感器的“零点”。

零点输出的企业标准一般控制在满量程输出电压的百分之一。

我们又把传感器零点随时间不断变化的现象，称为传感器的“零点漂移”[1]。

传感器广泛应用于各种工农业生产实践中，一切科学研究和生产过程要获取信息都要通过其转换为易传输与处理的电信号。

但大多数传感器的敏感元件采用金属或半导体材料，其静态特性与环境温度有着密切联系。

实际工作中由于传感器的工作环境温度变化较大，又由于温度变化引起传感器的热输出较大，将会带来较大的测量误差；同时，温度变化影响零点大小，继而影响到传感器的静态特性，所以必须采取措施以减少或消除温度变化带来的影响，即必须进行零点温度补偿。

一、零漂产生原因传感器零点产生漂移的原因很多。

如对压力传感器来说，桥路中元件参数本身就不对称；弹性元件和电阻应变计的敏感栅材料温度系数，线胀系数不同，组桥引线长度不一致等综合因素，最后导致传感器组成电桥后相邻臂总体温度系数有一定差异，当温度变化时，相邻臂电阻变化量不同，从而使电桥产生输出不平衡，即产生了零点漂移[2]；对智能传感器，时漂——即对系统而言，随着时间的增加，相当于对系统进行老化处理，这样，系统的结构特征就要发生变化，从而产生漂移。

温漂——受温度影响而引起的零点不稳定[3]。

可见，温度的影响是产生零点漂移的最主要因素，也是最难控制的。

以压力传感器零点温度漂移为例，零点温度漂移是衡量压力传感器质量的一个重要性能指标，一般零点温度漂移系数用K 0来表示：C FS T U T U T T T U T U K N ︒⨯---=/%100)]()()[()()(00000000 （1） 上式中，)(0T U N 为参考温度下满量程时的输出电压；)(0T U 和)(00T U 分别为温度T 和参考温度T 0时的零点输出电压。

由于热敏电阻制造工艺的不一致性，温度零点漂移系数K 0不是一个定值，它在不同的温度区间有不同的值。

压力传感器温度漂移补偿的电路设计提纲：1. 压力传感器温度漂移原因以及补偿方法2. 压力传感器温度漂移补偿电路设计原理3. 压力传感器温度漂移补偿电路设计流程及具体方法4. 压力传感器温度漂移补偿电路设计中的参数选择与优化5. 压力传感器温度漂移补偿电路设计实验分析1. 压力传感器温度漂移原因以及补偿方法压力传感器温度漂移是由于传感器芯片内部的温度变化导致的电学参数变化，从而影响传感器的输出精度。

通常，压力传感器的静态输出误差会随着环境温度的变化而变化，这是由于传感器中电路元器件和传感器本身特性随温度变化引起的。

针对这个问题，可以采用温度补偿技术实现传感器输出的稳定。

其中，温度补偿方法主要包括零点补偿和灵敏度补偿两种。

2. 压力传感器温度漂移补偿电路设计原理压力传感器温度漂移补偿电路设计的原理就是通过对传感器信号进行处理，利用基准电压和检测到的电信号之间的差异实现漂移调整。

其具体原理是将传感器测量信号与基准电压进行比较，并对比较结果进行补偿，从而达到降低温度影响，提高传感器输出稳定性的目的。

3. 压力传感器温度漂移补偿电路设计流程及具体方法压力传感器温度漂移补偿电路的设计流程主要包括系统分析、电路分析、参数选择、电路综合和测试等步骤。

在具体方法方面，可以采用基于模拟电路的温度补偿电路设计方案，也可以采用基于数字信号处理的技术实现补偿处理。

4. 压力传感器温度漂移补偿电路设计中的参数选择与优化在压力传感器温度漂移补偿电路设计的过程中需要对电路中关键参数进行优化选择。

这些关键参数包括放大器增益、滤波器频率、校准电阻等。

在选择这些参数时需要考虑系统要求、可行性和成本等因素，从而根据需求进行系统参数的优化设计。

5. 压力传感器温度漂移补偿电路设计实验分析压力传感器温度漂移补偿电路设计实验较多，可以通过实验对设计的电路进行验证，获取补偿电路的性能参数，如响应速度、精度和准确性等。

同时，也可以通过实验分析不同参数对补偿效果的影响，以便进一步优化设计。
