压力传感器分类和选择

压力传感器的重要传感元件是法布利-比洛特（FP）型光学干涉仪。

干涉仪的两面镜子分别是位于一端的薄膜内表面和位于另一端的光纤尖端。

所施加的压力P 引起了薄膜的偏移，而此偏移又直接转换成了FP 干涉仪空腔长度的变化。

为得到薄膜偏移和所施加的压力间的线性关系，传感器的形状和材料都经严格选择。

其系可表示为：Lcav（P）= L0 + （P-P0S） (1)其中P是施加到薄膜外表面上的压力（单位psi）P0是FP空腔内的压力（单位psi）Lcav是由信号解调器所测得的空腔长度（单位nm）L0是处于零点初始状态的空腔长度（单位nm），通常定义为P =P0S 是传感器的灵敏度（单位nm）压力传感器有三种不同的类型：1）量规型；2）绝对型和3）差分型。

在量规型传感器的情况下，P0等于周围压力或大气压。

量规型传感器有a）一个通气孔，它使空腔处于周围压力下或b）一个密封成大气压的空腔；在绝对型压力传感器的情形下，P0 = 0，工厂生产时其空腔在真空状态下密封；而在差分型传感器的情形下，P0等于任意的压力。

这种类型的传感器有一个通气孔接头，用于维持空腔内给定的压力。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解图尔克、奥托尼克斯、科瑞、山武、倍加福、邦纳、亚德客、施克等各类传感器的选型，报价，采购，参数，图片，批发信息，请关注艾驰商城/。

压力传感器如今已经被越来越多的人所熟知，因为其根据应用行业的不同出现了很多的分支，当然这种传感器在生产的时候是会有自己的质量等级分类的，当然不同的传感器所要达到的一些参数自然也会有所不同。

一、小型压力变送器这种类型的传感器较好的需要使用316不锈钢隔离膜片结构，且整个机构需要是全不锈结构并且经过灌封处理。

量程范围在-100~20Kpa~100Mpa，输出信号是4-20mA、0-5V、0-10V，精度等级0.5%FS(典型)、0.3%FS、0.2%FS、0.1%FS，零点温度漂移0.5%FS(max)，介质兼容与316L不锈钢兼容的各种流质介质，防护等级是IP65。

二、防爆型压力变送器该种类型的结构应该是不锈钢高强度的外形结构，测量范围是-0.1-0-100MP，测量精度是±0.2%FS（定制）、±0.5%FS，过载压力≤150%FS，长期稳定性≤±0.2%FS/年，测量介质对不锈钢无腐蚀的气体、液体，介质温度在-40-150℃内，不可超过高250℃。

三、轮辐式称重测力传感器该传感器的额定载荷是0.3～100t，综合精度是0.03或0.05（线性+滞后+重复性），灵敏度是2.0mV/V，蠕变是±0.03％F·S/30min，零点输出是±1％F·S，工作温度范围需要达到-20℃～+65℃。

四、桥式称重测力传感器量程、规格、外形及安装尺寸分别是5，10，20，30，40，50t。

工作温度时-20℃～+65℃，绝缘电阻大于5000MΩ，安全过载150％F·S。

上述只是对部分压力传感器的质量等级的分享，希望对大家选择有所帮助。

南京凯基特电气有限公司产品品种繁多，门类齐全，具有电压范围宽，重复定位精度高，频率响应快，抗干扰及防水性能好，耐高温，以及安装调试方便，使用寿命长等特点，欢迎大家咨询了解相关信息。

压力传感器分类有哪些能够测量压力并提供远传电信号的装置统称为压力传感器。

压力传感器是压力检测仪表的重要组成部分，其结构型式多种多样，常见的型式有应变式、压阻式、电容式、压电式、振频式压力传感器等。

此外还有光电式、光纤式、超声式压力传感器等。

采用压力传感器可以直接将被测压力变换成各种形式的电信号，便于满足自动化系统集中检测与控制的要求，因而在工业生产中得到广泛应用。

南京航伽电子科技有限公司下面给大家介绍一下压力传感器的分类。

应变式压力传感器应变式压力传感器是一种通过测量各种弹性元件的应变来间接测量压力的传感器。

根据制作材料的不同，应变元件可以分为金属和半导体两大类。

应变元件的工作原理基于导体和半导体的“应变效应”，即当导体和半导体材料发生机械变形时，其电阻值将发生变化。

当金属丝受外力作用时，其长度和截面积都会发生变化，其电阻值即会发生改变，假如金属丝受外力作用而伸长时，其长度增加，而截面积减少，电阻值便会增大。

当金属丝受外力作用而压缩时，长度减小而截面增加，电阻值则会减小。

只要测出加在电阻两端的电压的变化，即可获得应变金属丝的应变情况。

压阻式压力传感器压阻压力传感器是指利用单晶硅材料的压阻效应和集成电路技术制成的传感器。

单晶硅材料在受到力的作用后，电阻率发生变化，通过测量电路就可得到正比于力变化的电信号输出。

它又称为扩散硅压阻压力传感器，它不同于粘贴式应变计需通过弹性敏感元件间接感受外力，而是直接通过硅膜片感受被测压力的。

电容式压力传感器电容式压力传感器是一种利用电容作为敏感元件，将被测压力转换成电容值改变的压力传感器。

这种压力传感器一般采用圆形金属薄膜或镀金属薄膜作为电容器的一个电极，当薄膜感受压力而变形时，薄膜与固定电极之间形成的电容量发生变化，通过测量电路即可输出与电压成一定关系的电信号。

电容式压力传感器属于极距变化型电容式传感器，可分为单电容式压力传感器和差动电容式压力传感器。

压力传感器的种类繁多,其性能也有较大的差异,如何选择较为适用的传感器,做到经济、合理。

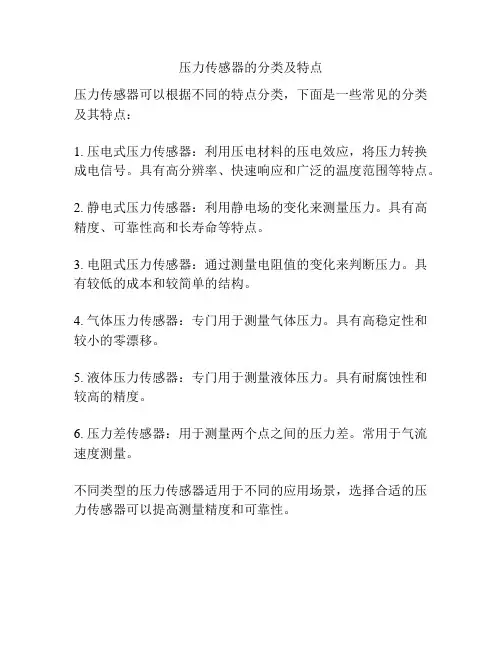

压力传感器的分类及特点
压力传感器可以根据不同的特点分类，下面是一些常见的分类及其特点：
1. 压电式压力传感器：利用压电材料的压电效应，将压力转换成电信号。

具有高分辨率、快速响应和广泛的温度范围等特点。

2. 静电式压力传感器：利用静电场的变化来测量压力。

具有高精度、可靠性高和长寿命等特点。

3. 电阻式压力传感器：通过测量电阻值的变化来判断压力。

具有较低的成本和较简单的结构。

4. 气体压力传感器：专门用于测量气体压力。

具有高稳定性和较小的零漂移。

5. 液体压力传感器：专门用于测量液体压力。

具有耐腐蚀性和较高的精度。

6. 压力差传感器：用于测量两个点之间的压力差。

常用于气流速度测量。

不同类型的压力传感器适用于不同的应用场景，选择合适的压力传感器可以提高测量精度和可靠性。

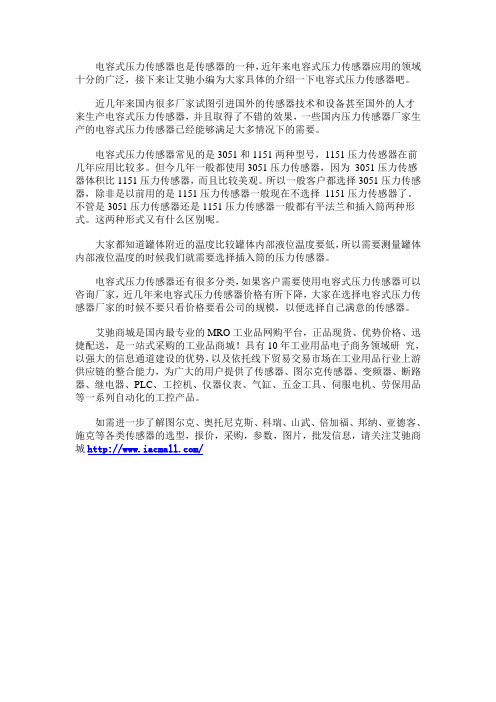

电容式压力传感器也是传感器的一种，近年来电容式压力传感器应用的领域十分的广泛，接下来让艾驰小编为大家具体的介绍一下电容式压力传感器吧。

近几年来国内很多厂家试图引进国外的传感器技术和设备甚至国外的人才来生产电容式压力传感器，并且取得了不错的效果，一些国内压力传感器厂家生产的电容式压力传感器已经能够满足大多情况下的需要。

电容式压力传感器常见的是3051和1151两种型号，1151压力传感器在前几年应用比较多。

但今几年一般都使用3051压力传感器，因为3051压力传感器体积比1151压力传感器，而且比较美观。

所以一般客户都选择3051压力传感器，除非是以前用的是1151压力传感器一般现在不选择1151压力传感器了。

不管是3051压力传感器还是1151压力传感器一般都有平法兰和插入筒两种形式。

这两种形式又有什么区别呢。

大家都知道罐体附近的温度比较罐体内部液位温度要低，所以需要测量罐体内部液位温度的时候我们就需要选择插入筒的压力传感器。

电容式压力传感器还有很多分类，如果客户需要使用电容式压力传感器可以咨询厂家，近几年来电容式压力传感器价格有所下降，大家在选择电容式压力传感器厂家的时候不要只看价格要看公司的规模，以便选择自己满意的传感器。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解图尔克、奥托尼克斯、科瑞、山武、倍加福、邦纳、亚德客、施克等各类传感器的选型，报价，采购，参数，图片，批发信息，请关注艾驰商城/。

应变式传感器的分类
应变式传感器是一种常见的物理量传感器，可以通过测量应变来检测各种物理量，如力、压力、重量等。

根据不同的分类标准，应变式传感器有多种分类方式：
1. 根据用途分类：应变式传感器可以用于测量力、压力、重量等物理量，因此可以根据其用途分为测力传感器、称重传感器、压力传感器等。

2. 根据结构形式分类：应变式传感器可以根据其结构形式分为平膜片式、平行梁式、柱式、桥式、悬臂梁式、双梁式、轮辐式、压力环式、板环式等。

3. 根据敏感元件分类：应变式传感器主要由敏感元件和转换元件组成，因此也可以根据敏感元件的材料和结构分为金属电阻应变片和半导体应变片。

4. 根据测量范围分类：应变式传感器可以用于测量各种物理量，其测量范围也各不相同，因此可以根据测量范围分为微应变传感器和大量程传感器。

5. 根据输出信号分类：应变式传感器可以根据其输出信号的类型分为模拟输出和数字输出两种类型。

总之，应变式传感器的分类方式多种多样，可以根据不同的需求和标准进行选择。

传感器的分类_传感器的原理与分类_传感器的定义和分类传感器的分类_传感器的原理与分类_传感器的定义与分类传感器的分类⽅法很多.主要有如下⼏种:(1)按被测量分类,可分为⼒学量、光学量、磁学量、⼏何学量、运动学量、流速与流量、液⾯、热学量、化学量、⽣物量传感器等。

这种分类有利于选择传感器、应⽤传感器(2)按照⼯作原理分类,可分为电阻式、电容式、电感式,光电式,光栅式、热电式、压电式、红外、光纤、超声波、激光传感器等。

这种分类有利于研究、设计传感器,有利于对传感器的⼯作原理进⾏阐述。

(3)按敏感材料不同分为半导体传感器、陶瓷传感器、⽯英传感器、光导纤推传感器、⾦属传感器、有机材料传感器、⾼分⼦材料传感器等。

这种分类法可分出很多种类。

(4)按照传感器输出量的性质分为摸拟传感器、数字传感器。

其中数字传感器便⼲与计算机联⽤,且坑⼲扰性较强,例如脉冲盘式⾓度数字传感器、光栅传感器等。

传感器数字化就是今后的发展趋势。

(5)按应⽤场合不同分为⼯业⽤,农⽤、军⽤、医⽤、科研⽤、环保⽤与家电⽤传感器等。

若按具体便⽤场合,还可分为汽车⽤、船舰⽤、飞机⽤、宇宙飞船⽤、防灾⽤传感器等。

(6)根据使⽤⽬的的不同,⼜可分为计测⽤、监视⽤,位查⽤、诊断⽤,控制⽤与分析⽤传感器等。

主要特点传感器的特点包括:微型化、数字化、智能化、多功能化、系统化、⽹络化,它不仅促进了传统产业的改造与更新换代,⽽且还可能建⽴新型⼯业,从⽽成为21世纪新的经济增长点。

微型化就是建⽴在微电⼦机械系统(MEMS)技术基础上的,已成功应⽤在硅器件上做成硅压⼒传感器。

主要功能常将传感器的功能与⼈类5⼤感觉器官相⽐拟:光敏传感器——视觉声敏传感器——听觉⽓敏传感器——嗅觉化学传感器——味觉压敏、温敏、传感器(图1)流体传感器——触觉敏感元件的分类:物理类,基于⼒、热、光、电、磁与声等物理效应。

化学类,基于化学反应的原理。

⽣物类,基于酶、抗体、与激素等分⼦识别功能。

MEMS压力传感器名词解释：MEMS：Micro-Electro Mechanical System，微型电子机械系统或微机电系统，是利用半导体集成电路加工和超精密机械加工等多种技术，并应用现代信息技术制作而成的微型器件或系统。

半导体集成电路：一种通过一定工艺把一个电路中所需的晶体管、二极管、电阻、电容和电感等元件及布线互连一起，制作在一小块或几小块半导体晶片或介质基片上，然后封装在一个管壳内，具备所需电路功能的微型电子器件或部件。

晶圆：硅半导体集成电路或 MEMS 器件和芯片制作所用的硅晶片，由于其形状为圆形，故称为晶圆。

单晶硅：硅的一种形态，具有完整的点阵结构且晶体内原子都是呈周期性规则排列的硅晶体，是 MEMS 的主要材料。

多晶硅：硅的一种形态，晶体内各局部区域里原子呈周期性排列，但不同局部区域之间的原子排列无序，在MEMS 中多用于结构层和电极导电层。

二氧化硅：硅的一种氧化物，一般指通过热氧化和沉积等方法制作而成的薄膜材料，在MEMS 中多用于绝缘层、掩膜和牺牲层。

惠斯顿电桥：由四个电阻组成的电桥电路，是一种可利用电阻变化来测量外部物理量变化的电路器件设计。

压电效应：某些电介质受到外部机械力作用而变形时，电介质材料内部产生极化并产生正负相反的电荷的现象。

EDA：Electronic Design Automation，电子设计自动化，指以计算机为工作平台，融合应用电子技术、计算机技术、信息处理及智能化技术，完成电子产品的自动设计。

封装：集成电路和 MEMS 的安装、固定、密封工艺过程，具有实现集成电路、MEMS 管脚与外部电路的连接，并防止外界杂质腐蚀电路的作用。

PCB：Printed Circuit Board，印制电路板，是组装电子产品各电子元器件用的基板，是在通用基材上按预定设计形成点间连接及印制元件的印制板。

温漂：温度漂移，指环境温度变化造成半导体集成电路、MEMS 等器件性能参数变化，导致器件参数不稳定甚至无法工作的现象。

四种压力传感器的基本工作原理及特点四种压力传感器的基本工作原理及特点一：电阻应变式传感器一：电阻应变式传感器1 1电阻应变式传感器定义被测的动态压力作用在弹性敏感元件上，被测的动态压力作用在弹性敏感元件上，使它产生变形，使它产生变形，在其变形的部位粘贴有电阻应变片，电阻应变片感受动态压力的变化，电阻应变片感受动态压力的变化，按这种原理设计的传感器称按这种原理设计的传感器称为电阻应变式压力传感器。

为电阻应变式压力传感器。

1.2 电阻应变式传感器的工作原理电阻应变式传感器所粘贴的金属电阻应变片主要有丝式应变片与箔式应变片。

箔式应变片是以厚度为0.002——0.008mm 的金属箔片作为敏感栅材料，，箔栅宽度为0.003——0.008mm 。

丝式应变片是由一根具有高电阻系数的电阻丝(直径0．015--0．05mm)，平行地排成栅形(一般2——40条)，电阻值60——200 Ω，通常为120 Ω，牢贴在薄纸片上，电阻纸两端焊有引出线，表面覆一层薄纸，即制成了纸基的电阻丝式应变片。

制成了纸基的电阻丝式应变片。

测量时，测量时，用特制的胶水将金属电阻应变片粘贴于待测的弹性敏感元件表面上，待测的弹性敏感元件表面上，弹性敏感元件随着动态压力而产生变形时，弹性敏感元件随着动态压力而产生变形时，弹性敏感元件随着动态压力而产生变形时，电阻片电阻片也跟随变形。

如下图所示。

B 为栅宽，L 为基长。

为基长。

材料的电阻变化率由下式决定：材料的电阻变化率由下式决定：d d d R A R A r r=+ （1） 式中；式中；R —材料电阻由材料力学知识得；由材料力学知识得； [(12)(12)]dRR C K m m e e =++-= (2) K —金属电阻应变片的敏感度系数式中K 对于确定购金属材料在一定的范围内为一常数，将微分dR 、dL 改写成增量ΔR 、ΔL,可得可得 R L K K R Le D D == (3) 由式(2)可知，可知，当弹性敏感元件受到动态压力作用后随之产生相应的变形当弹性敏感元件受到动态压力作用后随之产生相应的变形ε,而形应变值可由丝式应变片或箔式应变片测出，从而得到了ΔR 的变化，也就得到了动态压力的变化，基于这种应变效应的原理实现了动态压力的测量。
