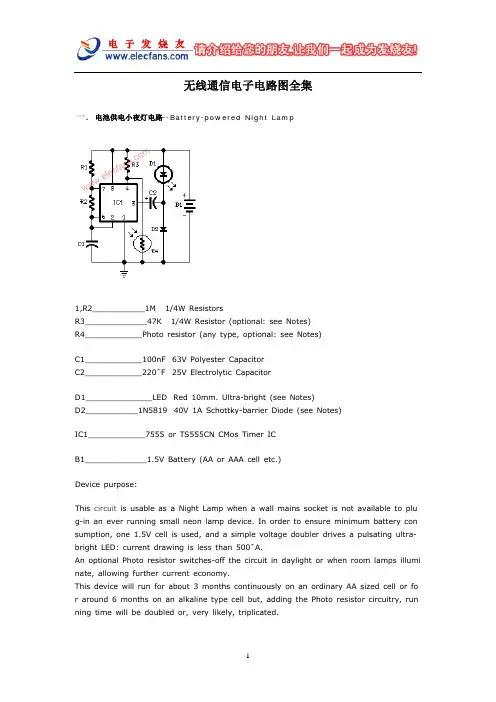

无线通信电子电路图全集一．电池供电小夜灯电路--Battery-powered Night Lamp1,R2___________1M 1/4W ResistorsR3_____________47K 1/4W Resistor (optional: see Notes)R4____________Photo resistor (any type, optional: see Notes)C1____________100nF 63V Polyester CapacitorC2____________220΅F 25V Electrolytic CapacitorD1______________LED Red 10mm. Ultra-bright (see Notes)D2___________1N5819 40V 1A Schottky-barrier Diode (see Notes)IC1____________7555 or TS555CN CMos Timer ICB1_____________1.5V Battery (AA or AAA cell etc.)Device purpose:This circuit is usable as a Night Lamp when a wall mains socket is not available to plu g-in an ever running small neon lamp device. In order to ensure minimum battery con sumption, one 1.5V cell is used, and a simple voltage doubler drives a pulsating ultra-bright LED: current drawing is less than 500΅A.An optional Photo resistor switches-off the circuit in daylight or when room lamps illumi nate, allowing further current economy.This device will run for about 3 months continuously on an ordinary AA sized cell or fo r around 6 months on an alkaline type cell but, adding the Photo resistor circuitry, run ning time will be doubled or, very likely, triplicated.Circuit operation:IC1 generates a square wave at about 4Hz frequency. C2 & D2 form a voltage doubler, necessary to raise the battery voltage to a peak value able to drive the LED.Notes:IC1 must be a CMos type: only these devices can safely operate at 1.5V supply or less.If you are not needing Photo resistor operation, omit R3 & R4 and connect pin 4 of IC 1 to positive supply.Ordinary LEDs can be used, but light intensity will be poor.An ordinary 1N4148 type diode can be used instead of the 1N5819 Schottky-barrier ty pe diode, but LED intensity will be reduced due to the higher voltage drop.Any Schottky-barrier type diode can be used in place of the 1N5819.· [图文] 电池供电小夜灯电路--Battery-powered Night Lamp· [组图] Si4721收发器接口电路· [组图] 射频发射功率放大电路· [图文] 超声波移动物体检测装置的工作原理· [图文] 3线混频器电路 (3 Line Mixer)· [图文] 由BH1417制作高保真数码调频发射器· [图文] 2m,2w锁相调频发射机· [图文] 新型窄带调频接收机集成电路MC3362/MC3363/MC3364/MC3367的应用· [图文] MC145155在多环高分辨率频率合成器中的应用· [图文] MAX2606发射器电路· [图文] 分立元件发射器电路图(附场强仪电路)· [图文] D40发射器电路· [图文] 3DG12X3发射器电路· [图文] FU-7电子管发射器电路· [图文] 用2N3866三极管的发射器电路· [组图] BA1404立体声调频发射电路(有功放、场强电路)· [图文] C2539 15W FM广播RF功率放大器(15 Watt FM Broadcast RFAmplifier)· [图文] 2SC2630 30-60瓦FM广播RF功率放大器(30-60 Watt FMBroadcast RF Amplifier)· [图文] FM Transmitter Circuit· [组图] Surveillance Transmitter Detector· [图文] 无线话筒的制作· [组图] AM Transmitter· [图文] FM Transmitter· [图文] PLL FM Transmitter block diagram· [图文] Stereo FM transmitter block diagram· [图文] indirect FN via PM· [图文] Frequency multiplication· [图文] Crosby direct FM transmitter blocck diagram · [图文] LM317制作的发射电路· [图文] SSB 发射机制作· [图文] Varactor diode modulator· [图文] 2米调频144M-148M发射电路· [图文] FM跟踪发射器FM Tracking Transmitter Kit (small)· [图文] Crystal controlled 147.460 MHz FM transmitter · [图文] ΒLY89 30W FM调频功率放大器电路· [图文] Linear FM 50Watt with BLY90 50W FM调频功放电路 · [图文] 用分立(贴片)元件制作的调频发射电路· [图文] 4W调频发射电路图· [图文] 用2N5109三极管制作的1W调频发射功放电路· [图文] 自制电话分线器· [图文] 用与非门电路制作无线话筒及电路· [图文] 变容管调频无线发送器的制作及电路· [图文] 自已制作调频发射机· [图文] 最优秀的FM高频头电路 (AN7254组成)· [图文] 自制最简单收音机· [图文] 太阳能收音机电路· [图文] 6J8P调频收音机电路图· [图文] 病房呼叫系统原理图· [组图] 调频无线话筒的制作及电路· [图文] 小功率宽频带电视发射电路图· [组图] 超声波增湿器(超声波雾化器)电路及制作· [图文] 卧室电器无线遥控装置电路· [图文] 10W调频音箱电路图· [图文] 为掌中宝摄录一体机制作射频调制器电路· [图文] 3V微型无线话筒电路图· [组图] 自制无线话筒电路· [图文] 带稳压电路的调频无线话筒电路· [组图] 简易调频发射电路· [图文] 高灵敏无线调频话筒制作与电路设计· [图文] 1.2-4mc 10-25W transmitter 发射机电路· [图文] 声控准双工无线对讲机的设计制与作用· [图文] CXA1019S收音机电路图· [图文] 液晶频率显示收录机电路图· [图文] 高性能双频无线话筒接收电路图· [图文] 调频无线电发射机· [图文] 18.21和24MHz业余无线电测向收发机（续） · [图文] 18.21和24MHz业余无线电测向收发机· [图文] SCA解调器· [图文] 天线输入信号放大电路· [图文] 用于无线电收发机的简易外接传声器电路 · [图文] 无线电工业用控制器(续)· [图文] 无线电工业用控制器· [组图] 个人通讯记录仪· [图文] 个人通讯记录仪· [图文] PON接收电路· [图文] 均衡电路· [图文] 1: 2GHz VCO电路图 (Circuit Diagram) · [图文] 可见光音频发射机· [图文] 可见光接收机· [图文] 光波语音通信接收机· [图文] 光波语音通信发射机· [图文] 调频光束发射机· [图文] 调频光束接收机· [图文] 调制光接收机· [图文] 调制光发射机· [图文] 10-1Hz时基电路· [图文] 通道音色控制电路· [图文] 单晶体管实验操作振荡器· [图文] 频率可调电码实验操作振荡器· [组图] 简易视频缓冲器· [图文] LED节能灯电路板· [图文] C9018无线对讲机电路图· [图文] 变流发电机调节器· [图文] 音量限制器· [图文] 音频压缩器· [图文] 33W桥式组合放大器· [组图] 70W组合放大器· [组图] AD831的工作原理及内部电路框图· [图文] AD831下混频电路· [组图] 双音频放大器· [组图] 0.5W单通道音频放大器· [图文] 40W放大器· [图文] 20W+20W立体声放大器· [图文] 环形天线前置放大器· [组图] 小功率天线调谐器· [组图] 发送接收自动转换开关· [组图] HF宽带前置放大器· [组图] 宽带天线前置放大器· [组图] 简易平衡不平衡变换器· [图文] 60KHz VLF天线和前置放大器· [图文] VLF VHF宽带低噪声有源天线· [图文] 80m和160m双波段环形天线· [图文] 具有输出滤波器的RFID阅读器ASK接收器图 · [图文] 低频端增强电路图· [图文] 语音片的语音合成电路图· [图文] 语音合成方式与原理电路图· [图文] 用光传送链TOML70传送数据电路图· [图文] 脉冲拨号式电子化电话电路图· [图文] 经电话线进行数字通信电路图· [图文] 红外线接收装置电路图· [图文] 红外线发送装置电路图· [图文] 模拟PLL原理电路图· [图文] 采用PLL的频率合成器电路图· [图文] 倍频器电路图· [图文] PLL脉冲发生器电路图· [图文] FSK信号解图电路图· [组图] 电感反馈振荡器电路· [图文] 电容反馈振荡器的实际电路· [图文] 几种常见振荡器的高频电路· [组图] 电视伴音多重广播的发射机框图· [组图] 调频立体声接收机的原理框图· [图文] 调频立体声广播的系统图· [图文] 广播调频接收机原理方框图· [图文] 调频发射机原理框图· [组图] 集成正交鉴频器及电路· [图文] 电容耦合相位鉴频器电路· [图文] 互感耦合相位鉴频器电路· [组图] 双离谐平衡鉴频器电路· [图文] 微分鉴频电路· [组图] 张弛振荡器直接调频电路· [组图] 变容二极管直接调频电路· [组图] 晶体振荡器直接调频电路· [组图] 射频收发器电路-470MHz· [图文] AM调制的电路图· [图文] 100V，NND，调制到10V的VPP电路 · [图文] FM立体声收音IC原理图· [图文] 飞机示意图· [组图] 单片机波形发生器电路及程序流程图 · [图文] 网卡电路图,网卡原理图· [图文] 自制简易无线调频话筒电路图。
自制无线网卡天线高增益wifi天线的做法图解教程家里放一个无线的路由器，用手机可以在任何地点上网，不用受流量的束缚。
可是因为无线网络使用的是频率高达2.4GHz的高频信号，而且发射功率小，功率衰减得也十分厉害，在其它房间因为有墙壁的阻隔，接收到的信号就更弱了，严重影响到上网的速度。
于是查了一些资料，决定自己动手做一个适用于无线上网卡的外接天线。
工具/原料游客，如果您要查看本帖隐藏内容请回复制作步骤：游客，如果您要查看本帖隐藏内容请回复2、用尖嘴钳把2mm直径的铜丝折成2个同样大小的菱形。
注意每个菱形的周长应该等于一个波长12.5CM，即一条边长为12.5/4=3.125CM。
可是菱形的边长还与铜丝的粗细有关，而且实际使用的无线网络的电磁波也不绝对等于2.4GHz，因此在网络上查资料菱形的边长会有N个版本，我用的是整数 3CM。
3、经过实际操作大家会发现，即使事先量得很准确，在用尖嘴钳弯曲铜丝的时候，误差可能也不止1个毫米，因此计算得再精确也没用。
其实这种高频的线圈对天线的尺寸要求是非常严格的，当然对于个人DIY来讲，没办法达到很高的精度。
把50欧姆同轴电缆的芯线和屏蔽线剥开，分别焊接在菱形的两个“腰”上。
4、把化妆品的瓶盖剪成大约20mm高，这个瓶盖的作用是固定菱形天线，并使天线与后面的金属板保持特定的距离。
我们使用的图纸设定的距离是18mm，因此可以用圆锉在相应的位置上锉出4个2mm深的凹坑，便于固定菱形的4条边。
5、用AB胶把瓶盖与铝板、瓶盖与天线、同轴电缆与铝板之间粘牢。
普通的万能胶也可以用，只是没有AB胶坚固。
完成了的无线网卡用的双菱形天线6、下图是我的笔记本电脑上的无线网卡，红色箭头所指的白色细电缆连接笔记本自带的天线，右边黑色电缆连接辅助天线。
因为手头没有专用的插头，所以我把黑色的线剪开，连接在自制的天线上。
原先显示2格的信号强度变成了3格，而且十分稳定，说明自制的天线起作用了!自制无线网卡天线注意事项：游客，如果您要查看本帖隐藏内容请回复来自：浏览器。
无线网卡的选择、设置和使用方法介绍DM800机器支持USB接口的无线网卡插入，可以通过无线的方式连接局域网。
不过，要确保无线网卡的正常使用，首先必须具有一个无线网络访问接入点（AP，ACCESS POINT），我们选用54M无线宽带路由器TP-LINK WR541G+构成的无线局域网络；其次还需要一个DM800支持的USB无线网卡。
下面介绍这种无线网卡的选择、设置和使用方法。
无线网卡选择我们采用深圳普联（TP-LINK）的TP-WN321G+无线网卡，这是一款54M 无线USB网卡，这是一款54M无线USB网卡，兼容IEEE 802.11G、IEEE 802.11B标准，无线传输速率高达54MBPS，支持64/128/256位WEP数据加密，同时支持WPA/WPA2、WPA-PSK/WPA2-PSK安全机制。
TP-WN321G+采用台湾雷凌（RALINK）公司的RT2571WF+RT2528L方案。
其中RT2571WF （RT73）为无线网络芯片，屏蔽罩内为发射/接收单元，为RT2528L构成。
电路板上设有印刷天线，增益为2DBI，可适应不同的工作环境，使台式机、笔记本电脑或网络设备方便地接入无线网络，板载红色LED状态指示灯，工作时闪烁指示并通过白色ABS塑料外壳透射出来。
TP-WN321G+无线网卡采用USB A型接口，支持USB2.0标准。
用户也可以选用其它型号的无线网卡。
DM800机器的IMG内置无线网卡的驱动文件，目前支持采用ZD1211、RT73芯片的USB接口局域网无线网卡的使用，其中ZD1211是台湾益勤（ZYDAS）公司的IEEE 802.11无线网络芯片。
无线网卡设置使用时，首先将TL-WN321G+无线网卡插入到DM800背面板的USB接口上，然后打开接收机电源开关。
下面以GEMINI2-440版本为例，介绍无线网卡的具体设置方法。
（1）首先从［主菜单］-［蓝色面板］-［设置］，进入［内核模块］界面，由于TL-WN321G+的RT2571WF芯片采用RT73驱动，因此选择WLAN RT73为是，按绿色键保存。
