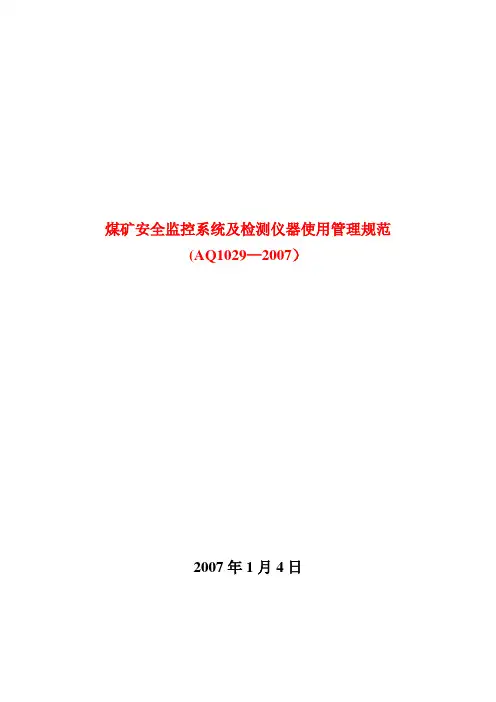

煤矿安全监控系统及检测仪器使用管理规范(AQ1029—2007）2007年1月4日2007年1月4日国家安全生产监督管理总局发布1 范围本标准规定了煤矿安全监控系统及检测仪器的装备、设计和安装、传感器设置、使用与维护、系统及联网信息处理、管理制度与技术资料等要求。

本标准适用于全国井工煤矿，包括新建和改、扩建矿井。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款.凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本.凡是不注日期的引用文件，其最新版本适用于本标准。

煤矿安全规程AQ6201—2006 煤矿安全监控系统通用技术要求AQ6203—2006 煤矿用低浓度载体催化式甲烷传感器技术条件MT423—1995 空气中甲烷校准气体技术条件3 术语和定义下列术语和定义适用于本标准。

3.1 煤矿安全监控系统coal mine safety monitoring system具有模拟量、开关量、累计量采集、传输、存储、处理、显示、打印、声光报警、控制等功能，用于监测甲烷浓度、一氧化碳浓度、风速、风压、温度、烟雾、馈电状态、风门状态、风筒状态、局部通风机开停、主通风机开停，并实现甲烷超限声光报警、断电和甲烷风电闭锁控制，由主机、传输接口、分站、传感器、断电控制器、声光报警器、电源箱、避雷器等设备组成的系统。

3.2 传感器transducer将被测物理量转换为电信号输出的装置。

3.3 甲烷传感器methane transducer连续监测矿井环境气体中及抽放管道内甲烷浓度的装置，一般具有显示及声光报警功能。

3.4 风速传感器air velocity transducer连续监测矿井通风巷道中风速大小的装置。

3.5 风压传感器wind pressure transducer连续监测矿井通风机、风门、密闭巷道、通风巷道等地点通风压力的装置.3.6 一氧化碳传感器carbon monoxide transducer连续监测矿井中煤层自然发火及胶带输送机胶带等着火时产生的一氧化碳浓度的装置。

煤矿安全监控系统技术要求1.视频监控系统(1)视频监控系统应包括矿井地面和井下两部分，能够实时监测矿井各个区域的状况。

(2)视频监控系统应具备高清晰度和全天候的监控能力，能够在夜间、潮湿环境等特殊情况下正常运行。

(3)视频监控系统应具备远程监控功能，矿井负责人和监控人员可以通过互联网或其他通信方式实时查看矿井情况。

2.传感器监测系统(1)传感器监测系统应能够监测煤矿内部和周围的气体浓度、温度、湿度等参数，及时发现异常情况。

(2)传感器监测系统应具备高精度和高灵敏度，能够对微小变化做出快速反应。

(3)传感器监测系统应可以与视频监控系统和报警系统实现联动，及时发出警报并采取相应的措施。

3.数据传输和存储系统(1)数据传输系统应具备高可靠性和高稳定性，能够实现井下数据传输到地面的快速和准确。

(2)数据存储系统应能够长时间保存监测数据，并具备查询和回放功能，方便事故发生后的事后分析。

(3)数据传输和存储系统应具备安全性保障措施，以确保数据不被非法窃取或破坏。

4.告警系统(1)告警系统应能够根据传感器监测到的异常情况及时发出警报。

(2)告警系统应具备声音、灯光、震动等多种告警方式，以提高警报的可见性和可闻性。

(3)告警系统应具备自动化的处理能力，不仅能够自动发警报，还能够根据不同的情况采取相应的应急措施。

5.快速应急措施(1)煤矿安全监控系统应具备紧急通信系统，能够实时传达紧急信息，并与救援指挥中心进行有效的联络。

(2)煤矿安全监控系统应具备应急救援设备，包括排毒装置、救生装备等，以应对突发情况。

(3)煤矿安全监控系统应具备自动化的安全疏散指引，能够根据矿井内部的监测数据和事故情况，提供最佳的安全疏散路径。

综上所述，煤矿安全监控系统的技术要求包括视频监控系统、传感器监测系统、数据传输和存储系统、告警系统以及快速应急措施等多个方面。

这些技术要求旨在提高煤矿安全监控系统的可靠性和有效性，以确保矿井工人的生命安全和矿产资源的有效开采。

中华人民共和国煤炭行业标准煤矿平安生产监控系统软件通用技术要求MT/T1008-2006General technical requirement of software for productive safety supervisition system in coal mine前言本标准由中国煤炭行业工业协会科技开展部提出。

本标准由煤炭工业煤矿专用设备标准化技术委员会归口。

本标准起草单元：中国矿业大学〔北京〕,煤炭科学探究总院常州自动化探究所，平顶山美煤业〔集团〕有限责任公司。

本标准主要起草人：孙继平，彭霞，卫修君，刘晓阳，李郴。

1 范围本标准规定了煤矿平安生产监控系统软件产品〔以下简称软件〕的术语和技术要求。

本标准适用于煤矿平安生产监控系统软件产品。

本标准主要起草人：孙继平，彭霞，卫修君，刘晓阳，李郴。

2 术语和定义以下术语和定义适用于本标准。

2.1 监测值monitoringvalue系统实时监测到的模拟量数值。

2.2 平均值average value对单位时间内屡次监测值取平均后所得数值。

2.3 最大值maximum value对单位时间内屡次监测值取的最大值。

2.4 最小值minimum value对单位时间内屡次监测值取的最小值。

2.5 分类显示classification display按所监测物理量的所属类别显示，一般分通风类，供电类，运输类，采掘类，排水类等大类。

每一大类还可进一步细分，例如：通风类由可分为甲烷类，一氧化碳类，风速类等。

2.6 实时显示real－time display在任何显示方式下将报警，断电，馈电异样等重要信息实时自动显示。

2.7 调用显示selectiondisplay呼唤显示optional display依据须要选择所关怀的模拟量(或开关量)等进展显示。

2.8 报警显示alarm display当模拟量大于或等于报警浓度〔或开关量为报警状态〕时，自动将超限时刻及当前数值〔或状态〕等在屏幕上列表显示。

AQ6201-2006煤矿安全监控系统通用技术要求1、范围本标准规定了煤矿安全监控系统的产品分类和技术要求。

本标准适用于煤矿使用的煤矿安全监控系统（以下简称系统）。

2、术语和定义2.1煤矿安全监控系统具有模拟量、开关量，统计量采集、传输存储、处理、显示、打印、声光报警等功能，用来监测甲烷深度，一氧化碳浓度，二氧化碳浓度，风速、负压、温度、烟雾、电状态，风门状态，几窗状态、风筒状态，局部通风机开停，主通风机开停等，并实现甲烷超限声光报警，断电和甲烷风电闭锁控制等。

2.2传感器将被测物理量换为电信号输出的装置。

2.3矿用甲烷传感器连续监测矿井环境气体中甲烷浓度的装置，一般具有显示及声光报警功能。

2.4矿用风速传感器连续监测矿井通风巷道中内速大小的装置。

2.5矿用风压传感器连续监测矿井通风机、风门、密闭巷道，通风巷道等地通风压力的装置。

2.6矿用一氧化碳传感器连续监测矿井中煤的自然发火区及胶带输送机胶带等着火时产生的一氧化碳浓度的装置。

2.7矿用温度传感器连续监测矿井环境温度高低的装置。

2.8矿用二氧化碳传感器连续监测矿井环境气体中二氧化碳浓度的装置。

2.9矿用氧气传感器连续监测矿井环境气体中氧气浓度的装置。

2.10矿用烟雾传感器连续监测矿井中胶带等着火时产生的烟雾浓度的装置。

2.11矿用风筒开关传感器连续监测风筒是否有风的装置。

2.12矿用风门开关传感器连续监测矿井风门开关的装置2.13矿用馈电传感器连续监测矿井中馈电开关或电磁启动器负荷侧有无电压的装置。

2.14执行器（含声光报警及断电器）将控制信号转换为被控特理量的装置。

2.15声光报警器推发出声光报警的装置。

2.16断电控制器控制电磁启动器和馈电开关等的装置。

2.17甲烷断电仪井下甲烷浓度超限时，能自动切断被控设备电源的装置。

2.18风电闭锁装置当掘进工作面局部通风机停止运转或风筒风量低于规定值时，能自动切断被控设备电源的装置。

2.19甲烷风电闭锁装置当掘进工作面局部通风机停止运转或风筒风量低于规定值时，或空气中甲烷浓度超限时，能自动切断被控设备电源的装置。

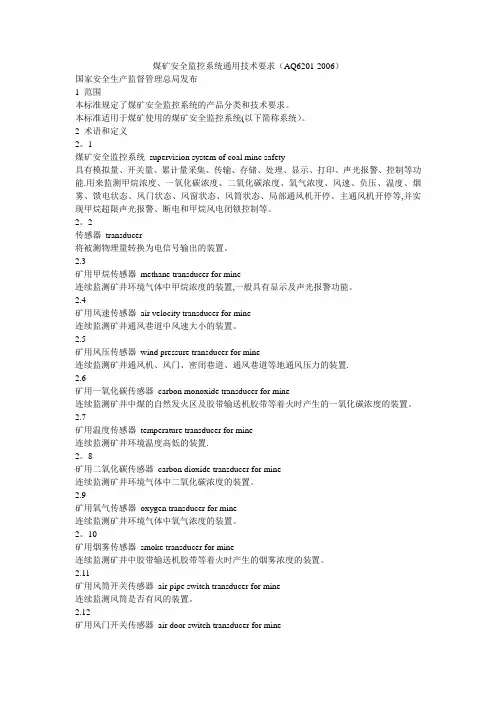

煤矿安全监控系统通用技术要求（AQ6201-2006）国家安全生产监督管理总局发布1 范围本标准规定了煤矿安全监控系统的产品分类和技术要求。

本标准适用于煤矿使用的煤矿安全监控系统(以下简称系统）。

2 术语和定义2。

1煤矿安全监控系统supervision system of coal mine safety具有模拟量、开关量、累计量采集、传输、存储、处理、显示、打印、声光报警、控制等功能.用来监测甲烷浓度、一氧化碳浓度、二氧化碳浓度、氧气浓度、风速、负压、温度、烟雾、馈电状态、风门状态、风窗状态、风筒状态、局部通风机开停、主通风机开停等,并实现甲烷超限声光报警、断电和甲烷风电闭锁控制等。

2。

2传感器transducer将被测物理量转换为电信号输出的装置。

2.3矿用甲烷传感器methane transducer for mine连续监测矿井环境气体中甲烷浓度的装置,一般具有显示及声光报警功能。

2.4矿用风速传感器air velocity transducer for mine连续监测矿井通风巷道中风速大小的装置。

2.5矿用风压传感器wind pressure transducer for mine连续监测矿井通风机、风门、密闭巷道、通风巷道等地通风压力的装置.2.6矿用一氧化碳传感器carbon monoxide transducer for mine连续监测矿井中煤的自然发火区及胶带输送机胶带等着火时产生的一氧化碳浓度的装置。

2.7矿用温度传感器temperature transducer for mine连续监测矿井环境温度高低的装置.2。

8矿用二氧化碳传感器carbon dioxide transducer for mine连续监测矿井环境气体中二氧化碳浓度的装置。

2.9矿用氧气传感器oxygen transducer for mine连续监测矿井环境气体中氧气浓度的装置。

2。

10矿用烟雾传感器smoke transducer for mine连续监测矿井中胶带输送机胶带等着火时产生的烟雾浓度的装置。

煤矿安全监控系统-煤矿安全监控系统-系统设计技术要求系统设计技术要求（一）一般要求1.矿井应装备煤矿安全监控系统，煤矿安全监控系统必须24h连续运行。

2.煤矿安全监控系统主干线缆应当分设两条，从不同的井筒或者一个井筒保持一定间距的不同位置进入井下。

安全监控系统不得与图像监视系统共用一芯光纤。

系统应具有防雷电保护，入井线缆的入井口处和中心站电源输入端应具有防雷措施。

3.接入煤矿安全监控系统的各类传感器应符合AQ6201的规定。

传感器稳定性应不小于15d。

采掘工作面气体类传感器防护等级不低于IP65。

突出矿井在采煤工作面进、回风巷，煤巷、半煤岩巷和有瓦斯涌出的岩巷掘进工作面回风流中，采区回风巷、总回风巷设置的甲烷传感器必须是全量程或者高低浓度甲烷传感器，宜采用激光原理甲烷传感器。

4.煤矿安全监控系统传感器的数据或状态应传输到地面主机。

5.煤矿应按矿用产品安全标志证书规定的型号、安全标志编号选择监控系统的传感器、断电控制器等关联设备。

6.煤矿安全监控系统应支持多网、多系统融合，实现井下有线和无线传输网络的有机融合。

煤矿安全监控系统应与上一级管理部门联网。

7.煤矿安全监控系统应具有伪数据标注及异常数据分析，瓦斯涌出、火灾等的预测预警，多系统融合条件下的综合数据分析，可与煤矿安全监控系统检查分析工具对接数据等大数据分析与应用功能。

8.煤矿安全监控系统应具有在瓦斯超限、断电等需立即撤人的紧急情况下，可自动与广播、通信、人员位置监测等系统应急联动的功能。

9.煤矿编制采区设计、采掘作业规程和安全技术措施时，应对安全监控设备的种类、数量和位置，信号电缆和电源电缆的敷设，断电区域等做出明确规定，并绘制布置图和断电控制图。

煤矿安全监控设备布置图应以矿井通风系统图为底图，断电控制图应以矿井供电系统图为底图。

10.井下分站应设置在便于人员观察、调试、检验及支护良好、无滴水、无杂物的进风巷道或硐室中，安设时应垫支架，或吊挂在巷道中，使其距巷道底板不小于300mm。

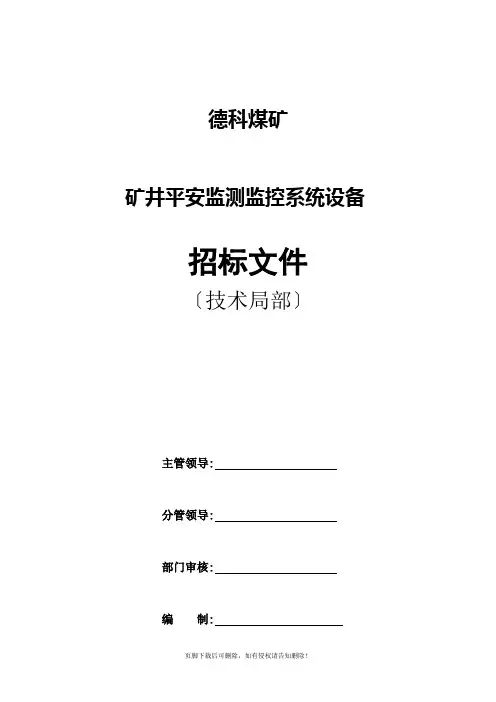

德科煤矿矿井平安监测监控系统设备招标文件〔技术局部〕主管领导:分管领导:部门审核:编制:二〇一一年九月(共16页)目录1．总那么2．井田概况及设备运行环境条件3．必须遵循的设计标准4．设计原那么要求5．平安监测监控系统组成要求6．系统功能要求7．主要技术指标具体要求8．平安监测系统主要设备清单1.1 总那么根据国家平安生产监视管理总局最新颁发的?煤矿平安监测监控系统通用技术标准?〔AQ6201〕和?煤矿平安监控系统及监测仪器使用管理标准?〔AQ1092〕的标准，平安监测监控系统必须符合能够实现对煤矿井下各类环境与生产参数的实时监测、实现监测参数超限断电〔报警〕、开关设备停运等功能；能够为上级部门主动调阅各矿数据及综合自动化系统数据预留接口〔OPC〕。

1〕、系统具备甲烷浓度、一氧化碳浓度、二氧化碳浓度、氧气浓度、硫化氢浓度、矿尘浓度、风速、风压、温度、馈电状态、风门状态、风筒状态、瓦斯抽放在线监测〔抽放状态〕、瓦斯发电站在线监测监控，局部通风机开停、主通风机开停等环境参数及主风机在线监控，并实现甲烷超限声光报警断电和甲烷风电闭锁控制功能。

另外也可完成水仓水位，煤仓煤位，机电设备的开停等生产参数。

2）、系统具备甲烷断电仪或甲烷风电闭锁装置的全部功能。

系统在监控主机或系统电缆发生故障时，监测分站必须保证甲烷断电仪或甲烷风电闭锁装置全部功能。

1.2 井田概况及设备运行环境条件一、井田概况〔一〕、交通位置德科煤矿构造位置处于NE～SW向展布的区域褶皱―加戛背斜SE起伏端次级隆起同向延伸的短轴背斜的SW翼。

井田境界为：北西起F113断层，沿走向约3.875km至井田南东边界，北东加戛背斜轴部煤层浅部露头处，沿倾向宽约3.8 km至井田深部边界，矿区范围地理坐标为：东经105°16′45″～105°19′15″，北纬26°34′00″～26°35′30″km2。

德科煤矿位于纳雍县城的南西，平距约21km，行政区划属纳雍县百兴镇所辖。

煤矿安全监控标准A Q 集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]煤矿安全监控系统及检测仪器使用管理规范（AQ1029—2007）2007年1月4日2007年1月4日国家安全生产监督管理总局发布1 范围本标准规定了煤矿安全监控系统及检测仪器的装备、设计和安装、传感器设置、使用与维护、系统及联网信息处理、管理制度与技术资料等要求。

本标准适用于全国井工煤矿，包括新建和改、扩建矿井。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

煤矿安全规程AQ6201—2006 煤矿安全监控系统通用技术要求AQ6203—2006 煤矿用低浓度载体催化式甲烷传感器技术条件MT423—1995 空气中甲烷校准气体技术条件3 术语和定义下列术语和定义适用于本标准。

煤矿安全监控系统 coal mine safety monitoring system具有模拟量、开关量、累计量采集、传输、存储、处理、显示、打印、声光报警、控制等功能，用于监测甲烷浓度、一氧化碳浓度、风速、风压、温度、烟雾、馈电状态、风门状态、风筒状态、局部通风机开停、主通风机开停，并实现甲烷超限声光报警、断电和甲烷风电闭锁控制，由主机、传输接口、分站、传感器、断电控制器、声光报警器、电源箱、避雷器等设备组成的系统。

传感器 transducer将被测物理量转换为电信号输出的装置。

甲烷传感器 methane transducer连续监测矿井环境气体中及抽放管道内甲烷浓度的装置，一般具有显示及声光报警功能。

风速传感器 air velocity transducer连续监测矿井通风巷道中风速大小的装置。

风压传感器 wind pressure transducer连续监测矿井通风机、风门、密闭巷道、通风巷道等地点通风压力的装置。

煤矿安全监控系统及检测仪器使用管理规范（AQ1029—2007)2007年1月4日2007年1月4日国家安全生产监督管理总局发布1 范围本标准规定了煤矿安全监控系统及检测仪器的装备、设计和安装、传感器设置、使用与维护、系统及联网信息处理、管理制度与技术资料等要求.本标准适用于全国井工煤矿，包括新建和改、扩建矿井。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款.凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本.凡是不注日期的引用文件，其最新版本适用于本标准。

煤矿安全规程AQ6201-2006 煤矿安全监控系统通用技术要求AQ6203—2006 煤矿用低浓度载体催化式甲烷传感器技术条件MT423—1995 空气中甲烷校准气体技术条件3 术语和定义下列术语和定义适用于本标准.3.1 煤矿安全监控系统coal mine safety monitoring system具有模拟量、开关量、累计量采集、传输、存储、处理、显示、打印、声光报警、控制等功能，用于监测甲烷浓度、一氧化碳浓度、风速、风压、温度、烟雾、馈电状态、风门状态、风筒状态、局部通风机开停、主通风机开停，并实现甲烷超限声光报警、断电和甲烷风电闭锁控制，由主机、传输接口、分站、传感器、断电控制器、声光报警器、电源箱、避雷器等设备组成的系统。

3.2 传感器transducer将被测物理量转换为电信号输出的装置。

3.3 甲烷传感器methane transducer连续监测矿井环境气体中及抽放管道内甲烷浓度的装置,一般具有显示及声光报警功能。

3。

4 风速传感器air velocity transducer连续监测矿井通风巷道中风速大小的装置.3。

5 风压传感器wind pressure transducer连续监测矿井通风机、风门、密闭巷道、通风巷道等地点通风压力的装置。

《煤矿安全监控系统通用技术要求》2006版、2019版新旧对照二〇一九年九月二十九日《煤矿安全监控系统通用技术要求》06版、19版新旧对照AQ 6201-2019代替AQ 6201-2006《煤矿安全监控系统通用技术要求》。

与AQ 6201-2006相比主要技术变化如下：一、删除了甲烷断电仪、风电闭锁装置、甲烷风电闭锁装置的术语和定义（见2006年版的2.17、2.18、2.19）；06版：2.17甲烷断电仪井下甲烷浓度超限时，能自动切断被控设备电源的装置。

2.18风电闭锁装置当掘进工作面局部通风机停止运转或风筒风量低于规定值时，能自动切断被控设备电源的装置。

2.19甲烷风电闭锁装置当掘进工作面局部通风机停止运转或风筒风量低于规定值时，或空气中甲烷浓度超限时，能自动切断被控设备电源的装置。

19版：删除甲烷断电仪、风电闭锁装置、甲烷风电闭锁装置原定义。

二、增加了风向传感器、线缆、异地控制、工作方式的术语和定义（见3.45、3. 46、3.47、3.48）06版：没有风向传感器、线缆、异地控制、工作方式的术语和定义19版：新增风向传感器、线缆、异地控制、工作方式的术语和定义3.45风向传感器连续监测风向的装置。

3.46线缆用于传输监控等信号的电缆或光缆。

3.47异地控制触发控制条件的传感器与被控设备不属同一分站。

3.48工作方式分站等传输节点对传输信道的占用方式。

主从工作方式是指由一个传输节点控制系统中其他所有传输节点收发信息。

多主是指由两个及两个以上传输节点控制系统中其他所有传输节点收发信息。

尤主是指系统中所有传输节点收发信息不受其他节点控制。

三、增加了按传输介质分类（见4.2.5)06版：没有按传输介质分类19版：新增按传输介质分类4.2.5a)电缆；b)光缆；c)无线；d)复合型（电缆、光缆、无线中两种或两种以上)。

四、增加了多网、多系统融合的系统设计要求（见5.4.4）06版：没有多网、多系统融合的系统设计要求19版：新增加多网、多系统融合的系统设计要求5.4.4多网、多系统融合系统应有机融合井下有线和无线传输网络；宜与 GIS 技术有机融合；宜与人员位置监测、应急广播、移动通信、供电监控、视频监视、运输监控、工作面监控等系统有机融合。
