(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920349609.8(22)申请日 2019.03.19(73)专利权人 国网内蒙古东部电力有限公司建设分公司地址 010000 内蒙古自治区呼和浩特市如意开发区鄂尔多斯东街11号专利权人 国家电网有限公司(72)发明人 石强　林洋　陈旭　何珠岭　蓝天驰　康喜明　林雨　田秋松　(74)专利代理机构 郑州知己知识产权代理有限公司 41132代理人 季发军(51)Int.Cl.H02G 1/04(2006.01)(54)实用新型名称一种架线施工用拉线装置(57)摘要本实用新型公开了一种架线施工用拉线装置，属于架线施工技术领域，包括套筒，所述套筒的下部设置卡固定环，所述套筒的侧面设置固定板，所述固定板上垂直设置若干个支撑板，两个所述支撑板之间设置转轴和定位机构；所述定位机构包括设置在两个所述支撑板之间的上滚轮和下滚轮，及设置在所述支撑板上的伸缩杆，所述伸缩杆的端部设置定位环。

本实用新型通过在支撑板上设置定位机构，将电线从转轴上拉出后经滚轮压直，定位，防止电线拉出后摆动太大，影响美观和施工效果，解决了以往拉线装置只能将电线拉出，不能将电线拉直，定位，存在较大安全隐患的问题。

权利要求书1页 说明书3页 附图2页CN 209329571 U 2019.08.30C N 209329571U权　利　要　求　书1/1页CN 209329571 U1.一种架线施工用拉线装置，其特征在于：包括套筒，所述套筒的下部设置卡固定环，所述套筒的侧面设置固定板，所述固定板上垂直设置若干个支撑板，两个所述支撑板之间设置转轴和定位机构；所述定位机构包括设置在两个所述支撑板之间的上滚轮和下滚轮，及设置在所述支撑板上的伸缩杆，所述伸缩杆的端部设置定位环。

2.根据权利要求1所述的一种架线施工用拉线装置，其特征在于：所述套筒和所述固定环之间通过连接杆固定连接。

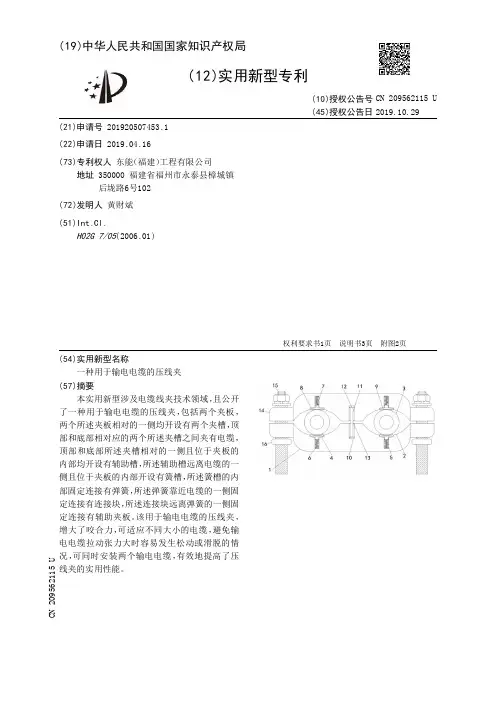

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920507453.1(22)申请日 2019.04.16(73)专利权人 东能（福建）工程有限公司地址 350000 福建省福州市永泰县樟城镇后垅路6号102(72)发明人 黄财斌　(51)Int.Cl.H02G 7/05(2006.01)(54)实用新型名称一种用于输电电缆的压线夹(57)摘要本实用新型涉及电缆线夹技术领域，且公开了一种用于输电电缆的压线夹，包括两个夹板，两个所述夹板相对的一侧均开设有两个夹槽，顶部和底部相对应的两个所述夹槽之间夹有电缆，顶部和底部所述夹槽相对的一侧且位于夹板的内部均开设有辅助槽，所述辅助槽远离电缆的一侧且位于夹板的内部开设有簧槽，所述簧槽的内部固定连接有弹簧，所述弹簧靠近电缆的一侧固定连接有连接块，所述连接块远离弹簧的一侧固定连接有辅助夹板。

该用于输电电缆的压线夹，增大了咬合力，可适应不同大小的电缆，避免输电电缆拉动张力大时容易发生松动或滑脱的情况，可同时安装两个输电电缆，有效地提高了压线夹的实用性能。

权利要求书1页 说明书3页 附图2页CN 209562115 U 2019.10.29C N 209562115U权　利　要　求　书1/1页CN 209562115 U1.一种用于输电电缆的压线夹，包括两个夹板（1），其特征在于：两个所述夹板（1）相对的一侧均开设有两个夹槽（2），顶部和底部相对应的两个所述夹槽（2）之间夹有电缆（3），顶部和底部所述夹槽（2）相对的一侧且位于夹板（1）的内部均开设有辅助槽（4），所述辅助槽（4）远离电缆（3）的一侧且位于夹板（1）的内部开设有簧槽（5），所述簧槽（5）的内部固定连接有弹簧（6），所述弹簧（6）靠近电缆（3）的一侧固定连接有连接块（7），所述连接块（7）远离弹簧（6）的一侧固定连接有辅助夹板（8），所述辅助夹板（8）远离连接块（7）的一侧固定连接有均匀分布的防滑颗粒（9），两个所述夹板（1）相对的一侧均开设有导向槽（10），两个所述导向槽（10）之间活动连接有导向杆（11），所述导向杆（11）的两端均固定连接有定位板（12），所述导向槽（10）的内壁固定连接有限位块（13），所述夹板（1）的左右两侧均固定连接有固定块（14），顶部和底部相对应的两个所述固定块（14）之间螺纹连接有螺杆（15），所述螺杆（15）的底部螺纹连接有螺母（16）。

专利名称：一种电线安装用线夹专利类型：实用新型专利
发明人：孟祥宇,孟子涵,陈之裕申请号：CN201921687475.7申请日：20191010
公开号：CN209804911U
公开日：
20191217
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种电线安装用线夹，属于电线安装技术领域，包括主体，所述主体的一侧中间连接有连接块，该种电线安装用线夹，设置有活动块、连接块、固定块、第一力矩螺杆、第二力矩螺杆、滑槽、螺套和限位槽，当使用者在使用该种线夹对导线进行夹紧安装时，使用者可将导线放置连接块顶部和底部的限位槽中，当导线放置好后，使用者同时旋转第一力矩螺杆和第二力矩螺杆，以此使第一力矩螺杆和第二力矩螺杆旋转后可带动螺套在其的外表面进行上下滑动，从而使螺套滑动后分别带动活动块和固定块向连接块靠近，以此避免使用者使用工具对线夹进行拧紧，从而便于使用者对线夹进行拧紧，并大大提高使用者的工作效率。

申请人：广西鑫百纳电气有限公司
地址：530000 广西壮族自治区南宁市科园大道68号9号楼4楼
国籍：CN
代理机构：南宁东之智专利代理有限公司
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920194845.7(22)申请日 2019.02.14(73)专利权人 陕西春秋水利工程有限公司地址 710065 陕西省西安市高新区锦业二路北侧逸翠园第2幢3单元9层30901号房(72)发明人 石天慧　杨小宏　(51)Int.Cl.H02G 1/04(2006.01)(54)实用新型名称一种导线紧线器用夹头装置(57)摘要本实用新型涉及电力放线工具领域的一种导线紧线器用夹头装置，该导线紧线器用夹头装置包括夹紧块和位于所述夹紧块上的若干组夹头，所述夹紧块包括第一夹块和第二夹块，所述第一夹块和第二夹块对称设置，每一组所述夹头位于同一高度且分别设置于第一夹块与第二夹块相互靠近一侧，且若干组所述夹头在夹紧块上下依次设置，所述第一夹块与第二夹块上设置有调节第一夹块与第二夹块位置的调节组件。

通过设计多级夹头，可对多根集束导线分别施力、同时锁紧，避免导线沿夹头部分抽动跑线，提高紧线装置的紧线效率，减小对导线外皮的损伤。

权利要求书1页 说明书4页 附图2页CN 209375018 U 2019.09.10C N 209375018U权　利　要　求　书1/1页CN 209375018 U1.一种导线紧线器用夹头装置，其特征在于，包括夹紧块(2)和位于所述夹紧块(2)上的若干组夹头(23)，所述夹紧块(2)包括第一夹块(21)和第二夹块(22)，所述第一夹块(21)和第二夹块(22)对称设置，每一组所述夹头(23)位于同一高度且分别设置于第一夹块(21)与第二夹块(22)相互靠近一侧，且若干组所述夹头(23)在夹紧块(2)上下依次设置，所述第一夹块(21)与第二夹块(22)上设置有调节第一夹块(21)与第二夹块(22)位置的调节组件(3)。

2.根据权利要求1所述的一种导线紧线器用夹头装置，其特征在于，所述调节组件(3)包括支撑所述夹紧块(2)的支撑板(1)，所述支撑板(1)上开设有沿第一夹块(21)与第二夹块(22)运动方向的滑移槽(11)，所述第一夹块(21)与第二夹块(22)底壁分别设置有与所述滑移槽(11)配合且可沿所述滑移槽(11)滑移的第一滑移块(35)和第二滑移块(34)，所述第一滑移块(35)与第二滑移块(34)下方设置有双向螺杆(31)，所述双向螺杆(31)包括于所述双向螺杆(31)外周壁上设置有正螺纹段(311)和反螺纹段(312)，所述正螺纹段(311)与反螺纹段(312)上均设置有连接螺母(33)，两所述连接螺母(33)分别与所述第一滑移块(35)和第二滑移块(34)底壁固定连接。
