在STM32中移植FATFS文件系统

  • 格式：docx
  • 大小：310.40 KB
  • 文档页数：19

STM32的FATFS文件系统移植笔记一、序言经常在网上、群里看到很多人问关于STM32的FATFS文件系统移植的问题，刚好Fl己最近也在调试这个程序，为了让大家少走弯路，我把我的调试过程和方法也贡献给大家。

二、FATFS 简介FatFs Module是•种完全免费开源的FAT文件系统模块，专门为小型的嵌入式系统而设计。

它完全用标准C语言编写，所以具有良好的硬件平台独立性，可以移植到8051、PIC、AVR、SH、Z80、H8、ARM等系列单片机上而只需做简单的修改。

它支持FATI2、FATI6和FAT32, 支持多个存储媒介；有独立的缓冲区，可以对多个文件进行读/写，并特别对8位单片机和16 位单片机做了优化。

三、移植准备1、F ATFS 源代码的获取，可以到官网下载：/fsw/ff/OOindex_e.html 最新版本是R0.09版本，我们就移植这个版本的。

2、解压文件会得到两个文件夹，•个是doc文件夹，这里是FATFS的-些使用文档和说明，以后在文件编程的时候可以查看该文档。

另-个是src文件夹，里面就是我们所要的源文件。

3、建立•个STM32的工程，为方便调试，我们应重载printf()底层函数实现串口打印输出。

可以参考已经建立好的printf()打印输出工程:.viewtool./bbs/foru ...d=77 &extra=page%3Dl四、开始移植1＞在已经建立好的工程目录User文件夹下新建两个文件夹，FATFS_V0.09和SPI_SD_Card, FATFS_V0.09 用于存放FATFS 源文件，SPI_SD_Card 用于存放SPI 的驱动文件。

2、如图1将ff.c添加到工程文件夹中，并新建diskio.c文件，在diskio.c文件中实现五个函数：1.DSTATUS diskjnitialize (BYTE);//SD 卡的初始化2.DSTATUS disk_status (BYTE);〃获取SD卡的状态，这里可以不用管3.DRESULT disk_read (BYTE, BYTE*, DWORD, BYTE);〃从SD 卡读取数据4.DRESULT disk_write (BYTE, const BYTE*, DWORD, BYTE);//将数据写入SD卡，若该文件系统为只读文件系统则不用实现该函数5.DRESULT diskjoctl (BYTE, BYTE, void*);//获取SD 卡文件系统相关信息6.复制代码图13、初步实现以上五个函数FATFS 初始化函数：1. DSTATUS diskjnitialize (2. BYTE drv /* Physical drive nmuber (0..) */3. )4. {5・ switch (drv)6・ {case 0 :return RES_OK;case 1 :return RES_OK;case 2 :return RES_OK;case 3 :return RES_OK;default:return STA_NOINIT;}复制代码7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18.vIGNORE_JS_OP>FATFS 状态获取函数: 1. DSTATUS disk.status (2. BYTE drv /* Physical drive nmuber (0..) */3. )4・ {5. switch (drv)6. {7. case 0 :8. return RES_OK;9. case 1 :10. return RES_OK;11. case 2 :12. return RES_OK;13. default:14. return STA_NOINIT;15. }16. }复制代码FATFS 底层读数据函数:1. DRESULT disk.read (2. BYTE drv, 3・ BYTE *buff z 4. DWORD sector, 5. BYTE count /* Number of sectors to read (1..255) */6. )7・ {if( Icount ){return RES.PARERR; /* count 不能等于0•否则返回参数错误*/}switch (drv){case 0:if(count= = l) /* 1 个 sector 的读操作 */{return RES_OK;}else /*多个sector 的读操作*/{return RES_OK;}/* Physical drive nmuber (0..) */ /* Data buffer to store read data *//* Sector address (LBA) */8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21. 22.case 1:if(count= = l) /* 1 个 sector 的读操作 */{return RES_OK;}else /*多个sector 的读操作*/{return RES_OK;}default:return RES_ERROR;}复制代码FATFS 底层写数据函数: 1. DRESULT disk_write (2. BYTE drv, /* Physical drive nmuber (0..) */3. const BYTE 水buff. /* Data to be written */4.DWORD sector, /* Sector address (LBA) */5. BYTE count /* Number of sectors to write (1..255) */6. )7. {8. if( Icount )9. {10. return RES^PARERR; /* count 不能等于0,否则返回参数错误*/ li. }12. switch (drv)13. {14. case 0:if(count= = l) /* 1 个 sector 的写操作 */{return RES_OK;}else /*多个sector 的写操作*/{return RES_OK;}case 1:if(count= = l) /* 1 个 sector 的写操作 */return RES_OK;27. }23. 24. 25. 26. 27. 28. 29. 30. 31. 32.33. 34. 35. 36.15. 16. 17. 18. 19. 20. 21. 22. 23. 24. 25.26.2& else /*多个sector的写操作*/29.{30.return RES_OK;31.}32.32.default: ret urn RES_ERROR;33.}34.}复制代码FATFS磁盘控制函数:1. DRESULT diskjoctl (2. BYTE drv, /* Physical drive nmuber (0..) */3・BYTE Ctrl, /* Control code */4. void *buff /* Buffer to send/receive control data */5. )6. {7. if (drv==0)8. {9. switch (ctrl)10. {11. case CTRL_SYNC :12. return RES_OK;13. case GET_SECTOR_COUNT :14. return RES_OK;15. case GET_BLOCK_SIZE :16. return RES_OK;17. case CTR1__POWER :18. break;19. case CTRL_LOCK :20. break;21. case CTRL_EJECT :22. break;23. /* MMC/SDC command */24. case MMC_GET_TYPE :25. break;26. case MMC_GET_CSD :27. break;28・case MMC_GET_CID :29. break;30. case MMC_GET_OCR :31. break;case MMC_GET_SDSTAT : break; } }else if(drv= = l){ switch (ctrl) { case CTRL_SYNC : return RES_OK; case GET.SECTOR_COUNT : return RES_OK; case GET.SECTOR_SIZE : return RES_OK; case GET_BLOCK_SIZE : return RES_OK; case CTRL.POWER : break; case CTRL_LOCK : b reak; case CTRL_EJECT : break; /* MMC/SDC command */ case MMC_GET_TYPE : break; case MMC_GET_CSD : break; case MMC_GET_CID : break; case MMC_GET_OCR : break; case MMC_G 曰LSDSTAT : b reak; } } else{ return RES_PARERR; } return RES_PARERR; } 以上函数都只是实现•个框架，并没有做实际的事情，下•步就需要把操作SD 卡的程疗:填充在 这个框架里面。

4、实现 diskjnitialize()函数 该函数在挂载文件系统的时候会被调用，主要是实现读写SD 卡前对SD 卡进行初始化,32.33.34.35.36.37.38.39.40.41.42.43.44.45.46.47.48.49.50.51.52.53.54.55.56.57.58.59.60.61.62.63.64.65.66.67.68.69.复制代码根据SD卡的传输协议，我们按照如下步骤初始化SD卡：a、判断SD卡是否插入，可以通过检查SD卡卡座的CD脚电平进行判断，•般插入卡后该引脚会变成低电平。

b、稍微延时段时间后发送至少74个时钟给SD卡。

c、发送CMD0命令给SD卡，直到SD卡返回0x01为」1:,这里可以循环多次发送。

程序如下：1./* Start send CMDO till return 0x01 means in IDLE state */2.for(retry=0; retry<OxFFF; retry+ + )3.{4.rl = MSDO_send_command(CMDO z0, 0x95);5.if(rl == 0x01)6・{7.8.break;9.10.复制代码d、发送CMD8获取卡的类型，不同类型的卡其初始化方式有所不同。

合集下载

STM32+SDIO+FATFS文件系统直读SD卡

STM32+SDIO+FATFS文件系统直读SD卡

STM32+SDIO+FATFS文件系统直读SD卡STM32+SDIO+FATFS文件系统直读SD卡网上关于小型嵌入式的文件系统有好多～当然要数FATFS 很是出名一来小巧，二来免费。

当然了国产的振南的znFAT 一样开源好用而且极其的省资源～！非常适合51单片。

更重要的是国语的支持，呵呵！这次在STM32上为SD卡移植文件系统还是非常简单顺利的，这多亏了ST 官方提供的驱动，而我自己不用动手编写SD卡的命令省了很多时间而且官方做的驱动虽然效率一般但是极其严谨我很是佩服。

FATFS的官方网站是znFAT的官方网站是SD卡可以用SPI驱动也可以直接用SDIO 驱动STM32 256KB FLASH 以上的片子全部都有SDIO，我们当然要用高速快捷的SDIO 方式了！至于 SDIO 又有 1位 4位 8 位的之分我想不来8位SDIO 是怎么回事？SD卡上最多只能接4位嘛～网上有人说4位的SDIO 不好用多半是固件版本太老的缘故了。

呵呵这里还是要靠库～STM32真适合懒人用。

网上关于的FATFS 的文章很多不过都太老旧，很多东西已经不适用了。

我建议阁下到官方去下载最新的版本目前是最新是R0.08b，使用最新的版本好处是很多网上很多要改来改去的地方只要你使用了新版本那就是完全可以规避的。

另外STM32 的SDIO驱动也一定要用最新的，老版本问题很多不少人的失败就在这。

我这次用的是V3.3的库没有任何改动就可以了，现在最新的好像在3.4以上了。

好了说说移植ffconf.h是配置的头文件简单的修改宏就可以了，英文注释的很完全而且网上也有翻译我不多说了自己看主要在这里进行功能裁剪写写我的配置。

#define _FS_TINY 0 /* 0:Normal or 1:Tiny 完整的FATFS 精简版的是Tiny */#define _FS_READONLY 0 /* 0:Read/Write or 1:Read only 能读能写*/#define _FS_MINIMIZE 1 /* 0 to 3 简单的裁剪f_mkdir, f_chmod..这些功能没法用的*//* The _FS_MINIMIZE option defines minimization level to remove some functions.// 0: Full function./ 1: f_stat, f_getfree, f_unlink, f_mkdir, f_chmod, f_truncate and f_rename/ are removed./ 2: f_opendir and f_readdir are removed in addition to 1./ 3: f_lseek is removed in addition to 2. */#define _USE_STRFUNC 0 /* 0:Disable or 1/2:Enable是否使用字符串文件接口 *//* To enable string functions, set _USE_STRFUNC to 1 or 2. */#define _USE_MKFS 0 /* 0:Disable or 1:Enable 制作文件系统我在PC上一般已经格式化好了*//* To enable f_mkfs function, set _USE_MKFS to 1 and set _FS_READONLY to 0 */#define _USE_FORWARD 0 /* 0:Disable or 1:Enable 发文件流？*//* To enable f_forward function, set _USE_FORWARD to 1 and set _FS_TINY to 1. */#define _USE_FASTSEEK 0 /* 0:Disable or 1:Enable 搜索*//* To enable fast seek feature, set _USE_FASTSEEK to 1. */#define _CODE_PAGE 1 / /1 - ASCII only (Valid for non LFN cfg.)#define _USE_LFN 0 /* 0 to 3 */#define _MAX_LFN 255 /* Maximum LFN length to handle (12 to 255) 这些都是长文件名或是汉字文件支持很费资源所以不开启这些*/#define _FS_SHARE 0 /* 0:Disable or >=1:Enable 不使用相对路径*/#define _FS_SHARE 0 /* 0:Disable or >=1:Enable 文件共享多任务的操作系统会用到的*/#define _FS_REENTRANT 0 /* 0:Disable or 1:Enable 这些是啥用？同步什么呢？默认就好了*/#define _FS_TIMEOUT 1000 /* Timeout period in unit of time ticks */#define _SYNC_t HANDLE /* O/S dependent type of sync object. e.g. HANDLE, OS_EVENT*, ID and etc.. */integer.h主要定义了文件的类型若是最新的可以不用修改。

STM32F407移植FATFS文件系统（版本R0.09b）到SD卡（硬件SPI总线）

STM32F407移植FATFS文件系统（版本R0.09b）到SD卡（硬件SPI总线）

STM32F407移植FATFS⽂件系统（版本R0.09b）到SD卡（硬件SPI总线）⼀、序⾔经常在⽹上、群⾥看到很多⼈问关于STM32的FATFS⽂件系统移植的问题，刚好⾃⼰最近的⼯程项⽬需要使⽤SD卡，为了让⼤家少⾛弯路，我把我的学习过程和⽅法贡献给⼤家。

⼆、SD卡简介安全数字卡(简称SD卡)，最初引进应⽤于⼿持式可携带电⼦产品，在⼀个⼩尺⼨产品上可靠的存储数据，如移动电话，数码相机等。

1、SD卡简介请参考如下博⽂2、SD卡种类请参考如下博⽂3、SD卡简介和种类请参考如下博⽂4、MMC、SD、TF、SDIO、SDMMC简介三、SD卡总线协议简介SD卡⽀持2种总线协议，即SDIO总线协议和SPI总线协议。

SDIO总线协议速度快，SPI总线相对SDIO总线速度要慢很多，但是⽬前市⾯上很多单⽚机不⽀持SDIO总线协议，只有中⾼端单⽚机（例如：STM32F407）才⽀持SDIO总线协议。

1、SDIO总线协议利⽤该总线协议，可以使⽤最多四条数据线实现主机与SD卡之间的数据传输，所以速度相对⽽⾔可以达到最⾼，但是需要主机具有SDIO控制器，才可以使⽤该协议。

2、SPI总线协议如果主机不⽀持SDIO协议，那么可以使⽤SPI协议对SD卡进⾏操作。

虽然速度⽐SDIO慢，但是硬件上更加简单，只需要四根线便可以实现与SD卡进⾏通讯。

3、SDIO协议与SPI协议的⽐较SDIO协议与SPI协议相较⽽⾔，SDIO协议读写SD卡的速度更快，再加上其⽀持4线模式，即利⽤4条数据线，同时发送4Bits数据，数据的传输效率就更⾼了，但是由于使⽤的引脚较多，所以也导致了控制相对⽐较困难。

⽽SPI外设只具有两条数据线MISO和MOSI，分别⽤作数据的输⼊和输出，由于引脚较少，所以控制相对较容易。

但是，数据的传输效率相对⽽⾔就⽐较低了。

但是，两中协议的共同之处在于：均是通过命令实现对SD卡的控制，仍然是结合状态机实现编程。

4、SD卡如何⼯作在SPI模式下当SD卡上电之后，只有第⼀次发送的CMD0命令才可以选择SD卡⼯作在SPI模式下。

stm32sdiofatfs文件系统源码分析

stm32sdiofatfs文件系统源码分析

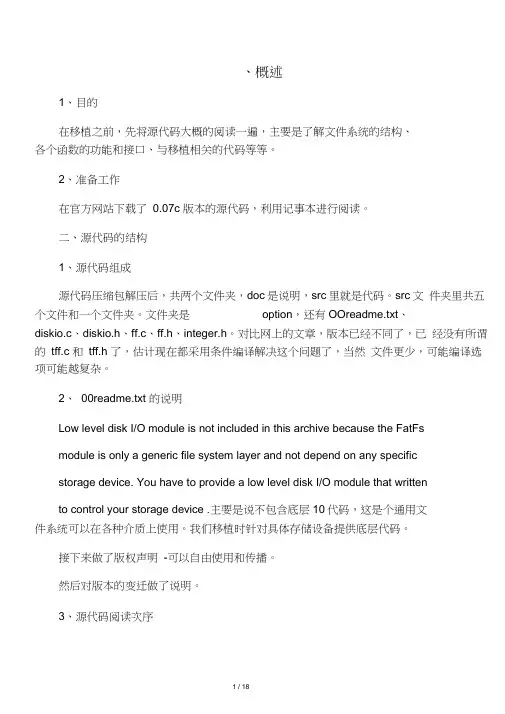

、概述1、目的在移植之前，先将源代码大概的阅读一遍，主要是了解文件系统的结构、各个函数的功能和接口、与移植相关的代码等等。
