基于单片机的语音控制小车设计摘要随着电子工业的发展，具有语音控制功能的小车越来越受到人们的青睐，在人们的日常消费生活中起着不可忽视的作用。

目前，声控技术已在很多领域得到使用。

本文对语音控制功能的小车概况做了阐述。

在硬件设计方面，本论文以凌阳公司的SPCE061A单片机为控制核心，以语音小车控制电路板为辅，设计小车的动作。

完成了电源电路、复位电路、键盘电路、音频输入电路，音频输出电路和无线控制电路等硬件功能模块的设计。

在软件方面，利用C语言进行编程，进行语音的“训练”和“识别”。

设计出具有如下功能的语音声控小车:能够根据录制的语音命令来控制小车的前进，后退，左转，右转的功能。

测试表明，在环境背景噪音不太大，控制者的发音清晰的前提下，语音控制小车的语音识别系统能对特定的语音指令做出智能反应，做出预想中的有限的动作。

论文首先对系统的方案进行论证，然后对各单元的软件、硬件工作原理进行了阐述，并介绍了系统的主要组成部分情况。

关键词：SPCE061A，语音识别，全桥驱动，小车IVoice control car design based on single chipmicrocomputerAbstractWith the development of the electronics industry, the voice - the control car become more and more popular to people. And it plays an important role in people 's daily life. At present, the voice - activated technology has had 2 in many fields, For example, voice - activated phone. Only if you called out the names you want and it automatically called to the telephone.This article gives a detail to the voice-activated car. In hardware design, the paper use Sunplus SPCE061A as the control of core. On the software, we use C language programming for voice "training"and"recognition". .Completedthepowercircuit,resetcircuit,keyboardcircuitry,audioinput circuits,audiooutputcircuitandcontrolcircuitofwirelesshardwaresuchasthedesignoffunctionmodule s.It has the following features: According to recorded the voice command to control the car to start, stop,turn right , and turn left. Tests have shown that background noise in the environment is not too big, the controller under the premise of clear pronunciation, voice control car voice recognition system can make intelligent response to a particular voice commands, limited, as expected.First of all, cca shut confirm the system of the program, and then describe the unit 's software and hardware as well as introduce the main components of the situation.Key words:S PCE061A，Speech Recognition，Full-bridge ,driver，TrolleyII目录摘要 (I)Abstract (II)第1章绪论.......................................................................................................................... - 1 -1.1 选题的目的和意义.................................................................................................... - 1 -1.1.1选题目的............................................................................................................. - 1 -1.1.2.选题意义............................................................................................................. - 1 -1.2 语音小车的发展及现状............................................................................................ - 1 -1.3 课题的目的任务和要求............................................................................................ - 2 - 第2章语音小车的方案论证.................................................................................................. - 3 -2.1 语音控制方案............................................................................................................ - 3 -2.2 方案论证.................................................................................................................... - 4 -2.2.1 采用DSP+FPGA方案 ...................................................................................... - 4 -2.2.2采用MCS-51方案 ............................................................................................. - 4 -2.2.3 采用凌阳61方案.............................................................................................. - 5 -2.3 系统控制方案............................................................................................................ - 6 - 第3章系统硬件设计.............................................................................................................. - 9 -3.1 系统硬件总体设计.................................................................................................... - 9 -3.2 系统各单元设计...................................................................................................... - 10 -3.2.1 控制单元设计.............................................................................................. - 10 -3.2.2 动力单元设计.............................................................................................. - 15 -3.2.3 音频单元设计.............................................................................................. - 16 -3.2.4 小车单元设计.............................................................................................. - 19 -3.3 系统总体电路图...................................................................................................... - 26 - 第4章系统软件设计............................................................................................................ - 27 -4.1系统总体程序设计................................................................................................. - 27 -4.2 系统各分支设计..................................................................................................... - 28 -4.2.1训练子程序....................................................................................................... - 28 -4.2.2语音识别子程序............................................................................................... - 29 -I I I4.2.3动作子程序....................................................................................................... - 31 -4.2.4中断子程序....................................................................................................... - 34 - 第5章系统调试.................................................................................................................... - 37 -5.1 硬件调试.................................................................................................................. - 37 -5.2 软件调试.................................................................................................................. - 38 -5.3 系统联调.................................................................................................................. - 39 - 结论........................................................................................................................................ - 41 - 参考文献.................................................................................................................................. - 43 - 致谢........................................................................................................................................ - 45 - 附录........................................................................................................................................ - 47 -I V第1章绪论1.1 选题的目的和意义1.1.1选题目的通过设计一个用单片机控制的语音小车来熟悉模块化编程方法，掌握C语言汇编语言的程序设计和调试方法，并理解单片机的原理、结构、指令；运行模式及应用方法。

合集下载

基于单片机的声控小车论文

基于单片机的声控小车论文

毕业设计题目基于单片机的声控小车设计姓名何斌学号 ********系部理工系年级专业2012级电子信息工程一班指导教师向诚2016年 5月 1 日摘要在过去三四十多年来，声控智能小车逐渐成为人们生活的必需品,声控智能小车为人们的居住、出行以及旅游等方面创造力良好的条件。

随着社会经济和科学技术的逐步发展，声控智能小车的设备也不断地进行更新换代，优秀的声控智能小车控制系统层出不穷。

另一方面，随着城市人口的剧增，声控智能小车面临需求量越来越大，传统的声控智能小车测量遥控时操作麻烦，精度不高。

声控智能小车使用者因为精度不高或者操作繁琐的情况时有发生，给声控智能小车声控智能小车使用者带来很多不便。

基于这种原因，现在声控智能小车急需增加在一定遥控范围内的功能系统，来解决声控智能小车面临的上述问题。

本文正是基于以上实际需求，设计了一种新型的基于单片机的声控智能小车控制器的设计系统。

该系统由89C51单片机作为系统控制芯片，在声控智能小车上增加USB电插口，并利用单片机控制在手机充满时自动关闭该口的电源；可以通过人体的声音识别来控制智能小车的前进或者拐弯等动作，可以用定量地控制用户对小车的控制。

关键词：声控智能小车；80C51；程序控制；遥控保护Title V oice control car design based on MCUAbstractIn the past thirty or forty years, the socket has gradually become a necessity in people's lives, outlet for people live, travel, tourism and other aspects of creativity in good condition. With the development of social economy and science and technology, socket equipment is constantly upgrading, excellent control system emerge in an endless stream socket. On the other hand, with the city's population increasing, facing socket demand is growing, the traditional temperature measurement socket operation trouble, the accuracy is not high. Because the socket user accuracy is not high or tedious situations have occurred, to bring a lot of inconvenience to users socket socket. For this reason, now need to increase the socket in a certain temperature range of the digital display system, to solve the problem faced by the socket.This paper is based on the actual demand, design a new design system of socket controller based on mcu. The system by the MCU 89C51 as the system control chip, USB power jack on the socket, and controlled by a single chip on the phone with automatically shut down the power; increase the anti lightning, anti short circuit, overload prevention, anti leakage function and power detection function, can use mobile phone client view this month's electricity.Key words: Socket; 80C51; program control; over current protection目录摘要 (II)1 绪论 (3)1.1 课题研究的背景和意义 (3)1.2 智能声控小车的设计原理 (4)1.3 设计的主要完成工作 (6)2 系统设计理论基础 (7)2.1 系统工作原理 (7)2.2 系统设计要求 (7)3 系统硬件设计 (9)3.1 单片机模块 (9)3.2 继电器模块 (11)3.3 液晶显示电路 (12)3.4 按键电路的设计 (13)3.5 语音识别电路设计 (14)3.6 电机驱动电路 (14)4 系统软件设计 (16)4.1 主程序流程 (16)4.2 语音识别模块编程 (17)4.3 LCD显示程序设计 (18)4.4 键盘接口应用实现 (20)4.5 系统遥控程序的实现 (21)5 系统仿真和调试 (22)5.1 PROTUES仿真软件的介绍 (22)5.2 KEIL软件的介绍 (23)5.3 系统仿真 (23)结论 (26)致谢 (27)参考文献 (28)附录（实物图与源代码） (29)1 绪论伴随着社会科技的发展和经济的进步，声控智能小车由上世纪八十年代的人工操作和遥控设定逐渐被自动控制加模块系统所替代。

基于单片机技术的语音控制小车设计--(

基于单片机技术的语音控制小车设计--(

基于单片机技术的语音控制小车设计--(附:湘潭市技师学院毕业论文（设计）题目关于单片机控制语音小车的系统设计专业机电一体化班级：姓名指导教师2012 年 2 月27 日关于单片机控制语音小车的系统设计目录1、引言2、语音控制小车设计要求2.1 功能要求2.2 参数说明3. SPCE061A特性简介4、系统总体方案介绍5、系统硬件设计5.1 车体介绍5.2 小车的行走原理5.3 控制板原理图6、系统软件设计6.1 系统的主程序设计6.2主控制源程序:6.3 语音识别的原理简介7、总结8、结束语基于单片机技术的语音控制小车设计1、引言语音处理技术是一门新兴的技术，它不仅包括语音的录制和播放，还涉及语音的压缩编码和解码，语音的识别等各种处理技术。

以往做这方面的设计，一般有两个途径：一种方案是单片机扩展设计，另一种就是借助于专门的语音处理芯片。

普通的单片机往往不能实现这么复杂的过程和算法，即使勉强实现也要加很多的外围器件。

专门的语音处理芯片也比较多，如ISD 系列、PM50 系列等，但是专门的语音处理芯片功能比较单一，想在语音之外的其他方面应用基本是不可能的。

SPCE061A 是一款 16 位μ'nSP结构的微控制器。

该芯片带有硬件乘法器，能够实现乘法运算、内积运算等复杂的运算。

它不仅运算能力强，而且处理速度快，单周期最高可以达到 49MHz。

SPCE061A 内嵌 32K 字的 FLASH 程序存储器以及 2K 的SRAM。

同时该 SOC 芯片具有 ADC 和 DAC 功能，其 MIC_ADC 通道带有AGC自动增益环节，能够很轻松的将语音信号采集到芯片内部，两路 10 位的电流输出型DAC，只要外接一个功放就可以完成声音的播放。

以上介绍的这些硬件资源使得该SPCE061A 能够单芯片实现语音处理功能。

借助于 SPCE061A 的语音特色，“基于单片机技术的语音控制小车设计”实现了对小车前进、后退、左转、右转、停车等语音控制功能.2、语音控制小车设计要求2.1 功能要求：1.可以通过简单的 I/O 操作实现小车的前进、后退、左转、右转功能；2.配合 SPCE061A 的语音特色，利用系统的语音播放和语音识别资源，实现语音控制的功能；3.可以在行走过程中声控改变小车运动状态；4.在超出语音控制范围时能够自动停车。

单片机语音遥控小车的设计论文

单片机语音遥控小车的设计论文

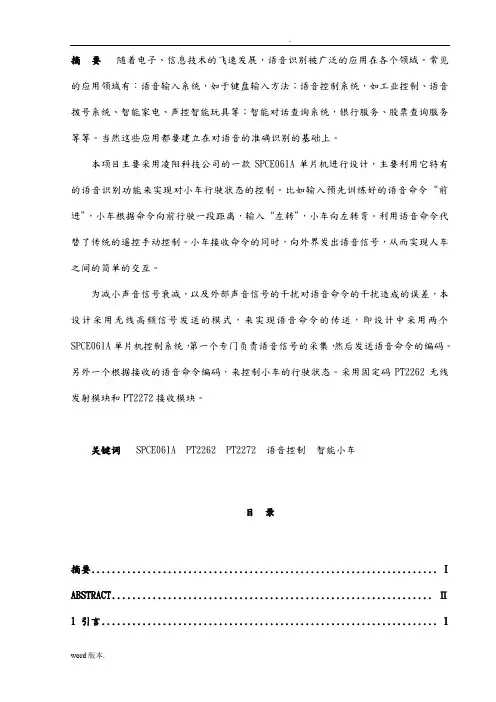

摘要随着电子、信息技术的飞速发展，语音识别被广泛的应用在各个领域。
