填料吸收综合实验(改编)

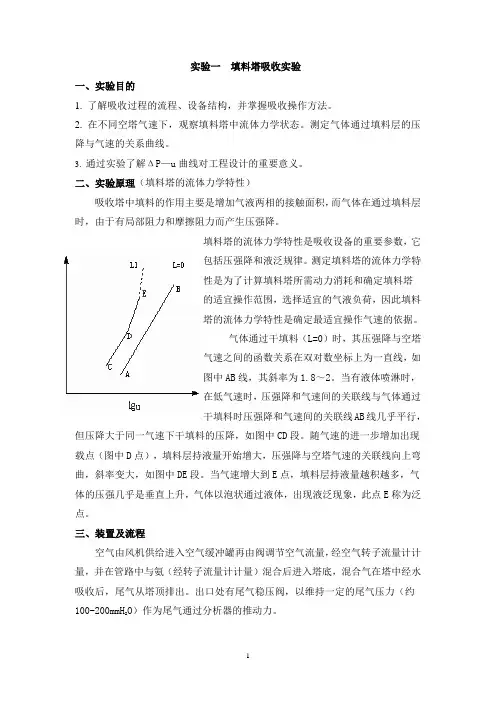

实验一填料塔吸收实验一、实验目的1. 了解吸收过程的流程、设备结构，并掌握吸收操作方法。

2. 在不同空塔气速下，观察填料塔中流体力学状态。

测定气体通过填料层的压降与气速的关系曲线。

3. 通过实验了解ΔP—u曲线对工程设计的重要意义。

二、实验原理（填料塔的流体力学特性）吸收塔中填料的作用主要是增加气液两相的接触面积，而气体在通过填料层时，由于有局部阻力和摩擦阻力而产生压强降。

它包括压强降和液泛规律。

测定填料塔的流体力学特性是为了计算填料塔所需动力消耗和确定填料塔的适宜操作范围，选择适宜的气液负荷，因此填料塔的流体力学特性是确定最适宜操作气速的依据。

气体通过干填料（L=0）时，其压强降与空塔气速之间的函数关系在双对数坐标上为一直线，如图中AB线，其斜率为1.8～2。

当有液体喷淋时，在低气速时，压强降和气速间的关联线与气体通过AB线几乎平行，但压降大于同一气速下干填料的压降，如图中CD段。

随气速的进一步增加出现载点（图中D点），填料层持液量开始增大，压强降与空塔气速的关联线向上弯曲，斜率变大，如图中DE段。

当气速增大到E点，填料层持液量越积越多，气体的压强几乎是垂直上升，气体以泡状通过液体，出现液泛现象，此点E称为泛点。

三、装置及流程空气由风机供给进入空气缓冲罐再由阀调节空气流量，经空气转子流量计计量，并在管路中与氨（经转子流量计计量）混合后进入塔底，混合气在塔中经水吸收后，尾气从塔顶排出。

出口处有尾气稳压阀，以维持一定的尾气压力（约100-200mmH2O）作为尾气通过分析器的推动力。

自来水经转子流量计计量后，进入塔顶喷淋气喷出，塔底吸收液经排液管证液封。

氨气由氨瓶供给，缓慢开启氨瓶阀，二氨气即进入自动减压阀，稳压0.1Mpa 范围以内。

氨压表指示氨瓶内部压力，氨压表指示减压后的压力。

流程图如下所示1、氨气阀2、6氨压表3、减压阀4、氨瓶5、11温度计 7、空气缓冲罐 8、氨压表 9、15、28转子流量计 10、氨压计 12、空气缓冲罐 13、放净阀 14、空气调节阀 16、塔顶尾气压力计 17、填料支撑板 18、排液管 19、塔压降 20、填料塔 21、喷淋器 22、尾气稳压阀 23、尾气采样管 24、稳压瓶 25、采样考克 26、吸收分析盒 27、湿式体积流量计 29、放净阀 30、进水调节阀四、操作要点（1）测定于填料压强降时，塔内填料务必事先吹干，为开空气调解阀，开启气泵，缓慢调解改变空气流量6次左右，测定塔压降，得到ΔP 干—U 关系。

填料塔吸收综合实验1、实验方法(1) 测量干填料层(△P ／Z)─u 关系曲线：先全开调节阀 2，后启动鼓风机，用阀 2 调节5次进塔的空气流量，按空气流量从小到大的顺序读取填料层压降△P ，转子流量计读数和流量计处空气温度，•然概貌填料塔 控制面板 空气流量 水流量 氨气流量 开总电源 风机开关U 型管压差计 吸收瓶液相温度 气相温度 关总电源 右上角量气管 水准瓶 风机出口放空阀（空气流量调节阀）（请留意在操作过程中，量气管三通方向的变化）放空阀 三通旋塞后在对数坐标纸上以空塔气速u为横坐标，以单位高度的压降△P／Z为纵坐标，标绘干填料层(△P／Z)─u关系曲线。

(2) 测量某喷淋量下填料层(△P／Z)─u关系曲线：用水喷淋量为40L／h时，用上面相同方法读取填料层压降△P，•转子流量计读数和流量计处空气温度并注意观察塔内的操作现象，•一旦看到液泛现象时记下对应的空气转子流量计读数。

在对数坐标纸上标出液体喷淋量为40L／h下(△P／z)─u•关系曲线，确定液泛气速并与观察的液泛气速相比较。

（3）总传质系数的测定①选泽适宜的空气流量和水流量(建议水流量为30L／h)•根据空气转子流量计读数为保证混合气体中氨组分为0.02-0.03左右摩尔比，计算出氨气流量计流量读数。

②先调节好空气流量和水流量，打开氨气瓶总阀8，再开减压阀至0.08Mpa，再用转子流量计调节氨流量，使其达到需要值，在空气，氨气和水的流量不变条件下操作一定时间过程基本稳定后，记录各流量计读数和温度，记录塔底排出液的温度，并分析塔顶尾气及塔底吸收液的浓度。

③尾气分析方法：a) 排出两个量气管内空气，使其中水面达到最上端的刻度线零点处，并关闭三通旋塞。

b) 用移液管向吸收瓶内装入5mL浓度为0.005Ｍ左右的硫酸并加入1─2滴甲基橙指示液，把吸收瓶和尾气导管接在一起。

c) 将水准瓶移至下方的实验架上，缓慢地旋转三通旋塞，让塔顶尾气通过吸收瓶，旋塞的开度不宜过大，以能使吸收瓶内液体以适宜的速度不断循环流动为限。

竭诚为您提供优质文档/双击可除填料塔吸收综合实验报告篇一：实验七填料塔吸收实验实验七填料吸收塔的操作和吸收系数的测定一、实验目的１.了解填料吸收塔的结构、填料特性及吸收装置的基本流程。

２.熟悉填料塔的流体力学性能。

３.掌握总传质系数KYa测定方法。

４.了解空塔气速和液体喷淋密度对传质系数的影响。

二、实验内容１．测定干填料及不同液体喷淋密度下填料的阻力降?p 与空塔气速u的关系曲线，并确定液泛气速。

２．测量固定液体喷淋量下，不同气体流量时，用水吸收空气—氨混和气体中氨的体积吸收系数KYa。

三、基本原理1．填料塔流体力学特性填料塔是一种重要的气液传质设备，其主体为圆柱形的塔体，底部有一块带孔的支撑板来支承填料，并允许气液顺利通过。

支撑板上的填料有整堆和乱堆两种方式，填料分为实体填料和网体填料两大类，如拉西环、鲍尔环、?网环都属于实体填料。

填料层上方有液体分布装置，可以使液体均匀喷洒在填料上。

液体在填料中有倾向于塔壁的流动，故当填料层较高时，常将其分段，段与段之间设置液体再分布器，以利液体的重新分布。

吸收塔中填料的作用主要是增加气液两相的接触面积，而气体在通过填料层时,由于克服摩擦阻力和局部阻力而导致了压强降?p的产生。

填料塔的流体力学特性是吸收设备的主要参数,它包括压强降和液泛规律。

了解填料塔的流体力学特性是为了计算填料塔所需动力消耗，确定填料塔适宜操作范围以及选择适宜的气液负荷。

填料塔的流体力学特性的测定主要是确定适宜操作气速。

在填料塔中,当气体自下而上通过干填料（L=0）时,与气体通过其它固体颗粒床层一样,气压降?p与空塔气速u的关系可用式?p=u1.8-2.0表示。

在双对数坐标系中为一条直线,斜率为1.8-2.0。

在有液体喷淋（L?0）时,气体通过床层的压降除与气速和填料有关外,还取决于喷淋密度等因素。

在一定的喷淋密度下,当气速小时,阻力与空塔速度仍然遵守?p?u1.8-2.0这一关系。

但在同样的空塔速度下，由于填料表面有液膜存在,填料中的空隙减小,填料空隙中的实际速度增大,因此床层阻力降比无喷淋时的值高。

姓名院 专业 班 年 月 日 实验内容 指导教师一、 实验名称：吸收实验二、实验目的：1.学习填料塔的操作；2. 测定填料塔体积吸收系数K Y a .三、实验原理：对填料吸收塔的要求，既希望它的传质效率高，又希望它的压降低以省能耗。

但两者往往是矛盾的，故面对一台吸收塔应摸索它的适宜操作条件。

（一）、空塔气速与填料层压降关系气体通过填料层压降△P 与填料特性及气、液流量大小等有关，常通过实验测定。

若以空塔气速o u [m/s]为横坐标，单位填料层压降ZP ∆[mmH 20/m]为纵坐标，在双对数坐标纸上标绘如图2-2-7-1所示。

当液体喷淋量L 0=0时，可知Z P ∆~o u 关系为一直线，其斜率约1.0—2，当喷淋量为L 1时，ZP ∆~o u 为一折线，若喷淋量越大，折线位置越向左移动，图中L 2＞L 1。

每条折线分为三个区段，Z P ∆值较小时为恒持液区，Z P ∆~o u 关系曲线斜率与干塔的相同。

Z P ∆值为中间时叫截液区，ZP ∆~o u 曲线斜率大于2，持液区与截液区之间的转折点叫截点A 。

Z P ∆值较大时叫液泛区，吸收实验姓名院 专业 班 年 月 日 实验内容 指导教师 ZP ∆~o u 曲线斜率大于10，截液区与液泛区之间的转折点叫泛点B 。

在液泛区塔已无法操作。

塔的最适宜操作条件是在截点与泛点之间，此时塔效率最高。

图2-2-7-1 填料塔层的ZP ∆~o u 关系图图2-2-7-2 吸收塔物料衡算（二）、吸收系数与吸收效率本实验用水吸收空气与氨混合气体中的氨，氨易溶于水，故此操作属气膜控制。
