漩涡流量计检修作业指导书

涡街流量计1、作业目的：因工艺或仪表原因引起的测量不准，要重新检查确认。

2、作业要求：2.1、了解涡街流量计的工作原理和操作方法。

2.2、熟悉工作环境和仪表测量的介质特性。

3、作业内容：仪表测量不准或不能测量进行检查确认。

4、作业准备和危容识别：4.1、作业人员联系工艺，根据仪表回路和作业类别开相应的工作票，井落实工作票要求的安全措施：对重要仪表回路或联锁作业要进行危容识别，做好JHA危害分析。

4.2 、带好带好正压式空气呼吸器、便携式硫化氢报警器、个人工具、万用表、HART手操器等工具。

4.3 、高空作业系安全带、搭脚手架等。

4.4、观察DCS报警器画面确认现场无有毒气体泄露。

4.5、夜晚佩带手电。

4.6、作业人员必须保证两人以上，一人作业，一人监护。

监护人员应站在仪表上风处，对现场周围环境观察5分钟，并必须在工艺监护人员再场的情况下才能作业。

5、作业方法：5.1、仪表测量不准的检查方法：5.1.1、作业人员应通知工艺人员改副线，渐渐关闭涡街流量计的前后的一个截止阀，观察在阀门关闭过程中流量的变化情况，如果流量计在阀门关闭过程中能从大到小正常变化，说明流量计本身正常。

5.1.2、检查流量计是否正确接地，仪表安装方向是否与工艺介质流向一致。

特别要注意，管道振动对测量的影响，振动有时候并不明显，但仍会在管道无流量时有输出，这时可将涡街安装位置转90度以解决问题。

5.1.3、应检查工况是否改变，要考虑介质温度、压力变化对测量的影响，一般情况下，涡街流量计测得是工况下的体积流量。

5.1.4、组态数据检查，以E+H智能涡街流量计为例。

应检查：流量单位、低流量值、高流量值、介质类型、阻尼、密度、脉冲标定系数、管道内径、过程温度等。

在组态数据检查过程中，若发现HART通讯线连接有问题，则要检查变送器端至少有12v 的直流电压及至少250欧姆的回路电阻。

5.1.5、当LCD显示乱码时，则表示LCD或电路模块已损坏。

x x x 企业标准涡轮流量计零件检验指导书（Parts inspection guide of Turbine Meter）编制：xxx审核：xxx批准：xxxxxxx-xx-xx发布xxxx-xx-xx实施xxxxxxx有限公司目次前言 (1)1 壳体检验 (4)2 蜗杆（主轴）检验 (6)3 涡轮检验 (8)4 机芯检验 (10)5 后锥体检验 (12)6过度密封座检验 (14)7 轴颈检验 (16)8 轴类检验 (18)9 夹板检验 (20)10齿轮检验 (22)11 磁体检验 (24)12整流器检验 (26)13 前锥体检验 (28)14 轴套检验 (30)14 从动磁体支座检验 (32)15 主动磁体支座检验 (34)16 压盖检验 (36)17 计数器上壳体检验 (38)18 计数器下壳体检验 (40)19 其它零件检验 (42)前言本标准根据公司《质量手册》的要求而编写的，是公司质量管理体系运行中的具体操作性文件。

本指导书由流量产品事业部提出；本指导书由标准化部门归口；本指导书由技术总监批准；本指导书起草部门：流量产品事业部；本指导书主要起草人：xxx,xxx (42)1 壳体检验1 范围本检验指导书规定了流量计零件加工、检验要求和其它要求。

本检验指导书适用于流量计生产制造部门或外协零部件检验及验收规范。

2零部件检验所需仪器、工装、工具、量具等三座标测量仪；工装：自制检测工装；工具：组合工具；量具：游标卡尺、内径测量表、各种塞规、环规；3检验操作程序送检文件检验→壳体外观检验→壳体尺寸检测→壳体承压强度检测→壳体气密检测→入库；4 检验方法4.1送检文件检验4.1.1首先检验送检件资料（包括：材料报告，自检报告），应符合送检要求；4.2 壳体外观检验4.2.1 用目测观察壳体表面（包括内孔）是否有明显缺陷（铸造、加工等是否与图纸规定要求相符）；4.2.2 壳体表面处理是否达到图纸规定的要求（涂装面料，涂装表面质量以及涂装颜色等）；4.2.3 壳体相关功能部分：螺孔、凸台、沉孔、标志、标记（如：材料、炉号、编号）及法兰规格等是否有遗漏或与图纸不符；4.2.4 壳体附件（吊紧螺栓、地脚螺钉尺寸规格等）是否与图纸要求相符；4.3 壳体尺寸检验（详见检验卡片）4.3.1 检查壳体外形尺寸：用游标卡尺检验法兰外径、法兰厚度、连接孔径、连接孔中心距、壳体长度、壳体最小直径处以及凸台高度等；4.3.2 检查壳体连接尺寸：用内径测量表或塞规测量孔径尺寸（通径及台阶孔径尺寸）、凸台孔径尺寸以及各侧向孔径是否符合图纸要求；4.3.3 检查孔位置尺寸：用专用测量工装或三坐标测量仪测量各孔空间位置是否符合图纸要求；4.3.4 检查各螺纹尺寸：用螺纹塞规检测各螺纹尺寸是否符合图纸要求；4.4 壳体承压强度试验4.4.1 壳体强度检验：在专用承压强度试验设备上对壳体（两法兰端面以及各孔）进行密封处理后，对壳体注入液态介质（水）并加压至壳体最大工作压力的1.5倍试验压力；保持一定时间（具体详见壳体强度试验作业要求），观察壳体表面是否有液体渗漏；4.5 壳体气密试验4.5.1 壳体气密检验：在专用气密试验设备上对壳体（两法兰端面以及各孔）进行密封处理后，对壳体注入气态介质（空气或氮气）并加压至壳体最大工作压力的1.1倍试验压力；保持一定时间（具体详见壳体气密试验作业要求），观察壳体表面是否有渗漏；4.6 入库4.6.1 完成壳体各项检测并做标记和记录；；4.6.2 符合检验合格要求，须有相关合格手续方能入库；4.6.3 凡与图纸要求不符，不能入库；并需办理相应手续，填写不符合单据，交由相关技术人员处理。

涡街流量计检修作业指导书1.危害辨识1.1.检修时防止管道内的高温、高压介质喷出伤人。

1.2.检修时防止管道内介质泄漏造成气体中毒。

1.3.防止拆除仪表时管道内介质泄漏可能对环境污染。

1.4.拆卸信号线时，应注意线路绝缘，防止长时间接地导致烧毁安全栅和卡件通道。

2.准备阶段2.1.物质：有毒气体监测仪、防护眼镜、抹布。

2.2.工具：活动扳手2把，常用工具1套，万用表1块。

2.3.人员：熟练仪表工1～2人，监护人员1人。

2.4.票证：由项目负责人开具《设备检修作业安全许可证》，视现场情况和检修需要开具《高处安全作业证》、《动火作业证》。

2.5.方案：根据实际检修工作，由项目负责人编写详细检修方案和安全方案。

2.6.安全学习：根据实际检修安全，由项目负责人组织学习防中毒、防余压伤人、防蒸汽烫伤、防止环境污染。

3.实施阶段3.1.由项目负责人联系工艺运行岗位当班班长落实各项工艺安全措施；由项目负责人联系DCS系统当班人员，将与被检修仪表相关的联锁、报警装置解除。

工艺运行岗位当班班长和DCS 系统当班人员在《设备检修作业安全许可证》等检修票证上签字后，项目负责人开始执行检修作业。

3.2.检查涡街流量计外包塑料布是否完好，检查仪表外壳、油漆等是否完好，是否有腐蚀现象。

3.3.检查涡街流量计电源供电是否正确（220VAC还是24VDC），检查现场电源接线是否正确（相、中、地线或正、负、屏蔽地），检查仪表供电保险、内部保险是否完好。

3.4.检查涡街流量计显示屏指示是否正常，是否有报警代码出现，按报警代码含义检查相关位置。

检查涡街流量计内部参数设置是否正确。

3.5.检查仪表输出信号线接线和DCS接线是否正确一致，检查输出信号是否在4～20mADC之间，输出数值是否与仪表显示屏和DCS系统指示一致。

3.6.检查涡街流量计安装的管道是否有持续的振动或高频噪声，将其消除。

3.7.检查调节流量的调节阀、手阀是否有震荡、自激、噪声等现象，将其消除。

涡街流量计检维修作业指导书1 总则1.1编写目的1.1.1为规范北海炼化电仪中心对于涡街流量计的日常维护和大修检修作业行为。

1.1.2 为有利于检修方提高检维修工作效率，确保检维修工作质量，避免检维修作业中的错误与失误，强化维修人员的故障处理能力，提供完善、标准、规范的检修作业程序。

1.1.3 为有利于检修资料归档。

1.2 适用人员本作业指导书为所有北海炼化电仪中心仪表作业人员所共同遵守的质量保证程序。

2 适用范围适用于中国石化北海炼化有限责任公司对涡街流量计的日常维护、故障处理、检修等作业。

3 人员要求及职责分工3.1 作业人员职责3.1.1 日常作业人员职责对本人所辖设备的健康运行、稳定运行负责，保证管辖设备的日常维护工作，保证管辖设备的故障及时消除。

3.1.2 监护人员职责监护人应是具有相关工作经验，熟悉设备情况和相关规定的人员，监护人必须清楚工作的内容、目的和要求，以及可能需要采取的安全措施情况。

3.1.3作业质量验收人职责保证质量监督的有效工作，负责质量事故的处理,建立质量保证体系。

3.2 作业人员要求必须是持有北海炼化有限责任公司仪表工种上岗证的职工或得到北海炼化有限责任公司认可的有相关资质的维保单位，同一项工作的参加人员不少于两人，监护人员不少于一人。

4 工器具及备件材料准备及要求4.1 检修所需测量用具准备4.2 检修所需工器具准备4.3 检修所需参考图纸资料4.4 工作所需备品配件准备5 技术要求及质量标准5.1 技术要求5.1.1 确保涡街流量计在日常维护及大修的检修全过程无不安全因素发生。

5.1.2 确保涡街流量计检修项目的验收率、合格率为100％。

5.2 质量标准1.图纸、设备说明书等设计文件；2.石油化工仪表工程施工技术规程SH/T3521-2007；3.自动化仪表工程施工质量验收规范GB50131-2007；4.石油化工仪表供电设计规范 SH/T3082-2003；5.石油化工仪表接地设计规范 SH/T3081-2003；6.石油化工工程施工及验收统一标准SH3508-2011；应执行的技术标准包括但不限于上述所列标准规范，相关标准规范如有更新，按最新颁布的标准规范参照执行。

HRS锅炉给水涡街流量计检修作业指导书
1.危害辨识
1.1.检修时防止管道内的液体喷出伤人，防止烫伤。

1.2.检修时防止高空坠落。

1.3.检修时，防止涡街掉下伤人及损伤涡街。

2.准备阶段
2.1.工具：仪表工常用工具一套，安全带两副。

2.2.物资：抹布若干。

搜集该流量计平时运行情况记录，决定是否拆开涡街检查清理。

2.3.人员：一个仪表工，根据情况可适当增加一名付修或学徒。

2.4.票证：《设备检修作业安全许可证》、《登高作业许可证》。

2.5.方案：根据以上内容制定详细检修方案。

2.6.安全学习：根据检修方案，组织参与检修人员进行安全学习。

3.实施阶段
3.1.现场设备或管道确认泄压完毕（岗位班长在检修许可证上签字），涡街流量计前后截止阀关死。

3.2.管道温度降至50℃以下方可开工，拆时无压应当有压对待，卸螺丝方法应正确。

3.3.涡街拆下应重点检查其内是否有杂物，发生体是否紧固，否则应清理杂物或紧固发生体。

3.4.回装时应注意安装方向，与管道连接法兰垫片严禁凸入管道内。

并与管道同心。

屏蔽电缆在传感器侧一点接地。

紧固螺丝时方法应正确。

3.5.所用垫片及螺栓应符合相应压力温度介质的要求。

3.6.变送器的设置检查参照该产品的说明书执行。

4.检修时间：4小时。

5.交接阶段：
5.1.检修完后应做到工完料尽场地清，并且试压合格，并到生产运行岗位消票。

5.2.及时做好检修记录及各类台帐。

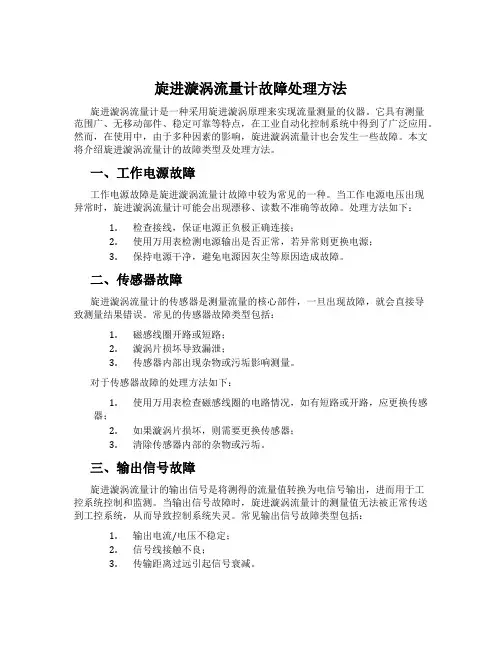

旋进漩涡流量计故障处理方法旋进漩涡流量计是一种采用旋进漩涡原理来实现流量测量的仪器。

它具有测量范围广、无移动部件、稳定可靠等特点，在工业自动化控制系统中得到了广泛应用。

然而，在使用中，由于多种因素的影响，旋进漩涡流量计也会发生一些故障。

本文将介绍旋进漩涡流量计的故障类型及处理方法。

一、工作电源故障工作电源故障是旋进漩涡流量计故障中较为常见的一种。

当工作电源电压出现异常时，旋进漩涡流量计可能会出现漂移、读数不准确等故障。

处理方法如下：1.检查接线，保证电源正负极正确连接；2.使用万用表检测电源输出是否正常，若异常则更换电源；3.保持电源干净，避免电源因灰尘等原因造成故障。

二、传感器故障旋进漩涡流量计的传感器是测量流量的核心部件，一旦出现故障，就会直接导致测量结果错误。

常见的传感器故障类型包括：1.磁感线圈开路或短路；2.漩涡片损坏导致漏泄；3.传感器内部出现杂物或污垢影响测量。

对于传感器故障的处理方法如下：1.使用万用表检查磁感线圈的电路情况，如有短路或开路，应更换传感器；2.如果漩涡片损坏，则需要更换传感器；3.清除传感器内部的杂物或污垢。

三、输出信号故障旋进漩涡流量计的输出信号是将测得的流量值转换为电信号输出，进而用于工控系统控制和监测。

当输出信号故障时，旋进漩涡流量计的测量值无法被正常传送到工控系统，从而导致控制系统失灵。

常见输出信号故障类型包括：1.输出电流/电压不稳定；2.信号线接触不良；3.传输距离过远引起信号衰减。

对于输出信号故障的处理方法如下：1.检查输出电流/电压是否在规定范围内，如不稳定需要更换传感器；2.检查信号线连接是否良好，若接触不良需要重新连接；3.在传输过程中要注意距离限制，避免信号衰减。

四、温度传感器故障旋进漩涡流量计中的温度传感器是用于测量流体温度的关键部件，当温度传感器故障时，旋进漩涡流量计的测量精度会发生明显变化。

通常，温度传感器故障的主要表现有：1.温度偏离预期范围过大；2.温度读数不正常；3.温度预热时间过长。

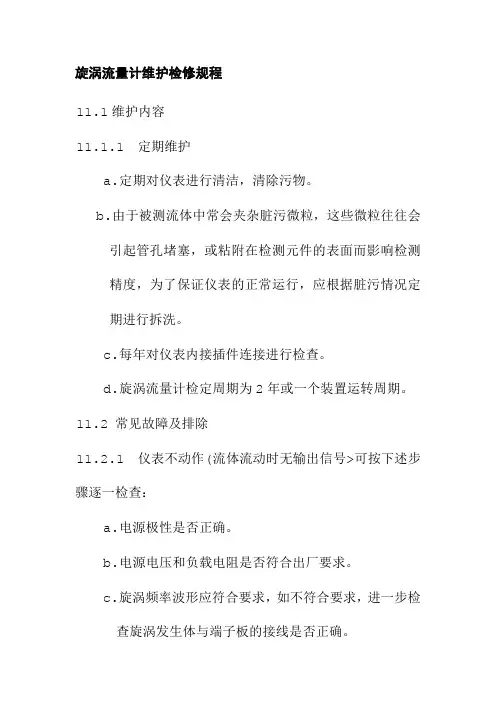

旋涡流量计维护检修规程
11.1维护内容
11.1.1 定期维护
a.定期对仪表进行清洁，清除污物。

b.由于被测流体中常会夹杂脏污微粒，这些微粒往往会
引起管孔堵塞，或粘附在检测元件的表面而影响检测精度，为了保证仪表的正常运行，应根据脏污情况定期进行拆洗。

c.每年对仪表内接插件连接进行检查。

d.旋涡流量计检定周期为2年或一个装置运转周期。

11.2 常见故障及排除
11.2.1 仪表不动作(流体流动时无输出信号>可按下述步骤逐一检查：
a.电源极性是否正确。

b.电源电压和负载电阻是否符合出厂要求。

c.旋涡频率波形应符合要求，如不符合要求，进一步检
查旋涡发生体与端子板的接线是否正确。

d.试用备用的放大器和旋涡体发生件。

11.2.2 流体静止时仍有输出信号：检查旋涡频率波形是
否正常；如波形正常，可能是波形与电源频率重
叠所致，应检查接地是否良好；如波形异常时，
可进行噪声平衡调整和触发电平调整；检查管道
是否有强烈机械振动。

11.2.3 误差较大时，可按以下次序检查。

a.电源电压负载电阻是否正常。

b.有无外界噪声，并检查屏蔽和接地线。

c.旋涡频率波形是否异常(如异常时可检查直管段长度、流体条件、旋涡发生体和流路表面有无大量附着物、测蒸汽时有无冷凝水等>。

d.当波形无异常而误差较大时，可检查实际雷诺数与流量。

e.若为插入式探头，应对仪表常数进行修正。

f.若被测介质温度较高或较低时，会引起探头尺寸的变化，应对仪表常数进行修正。

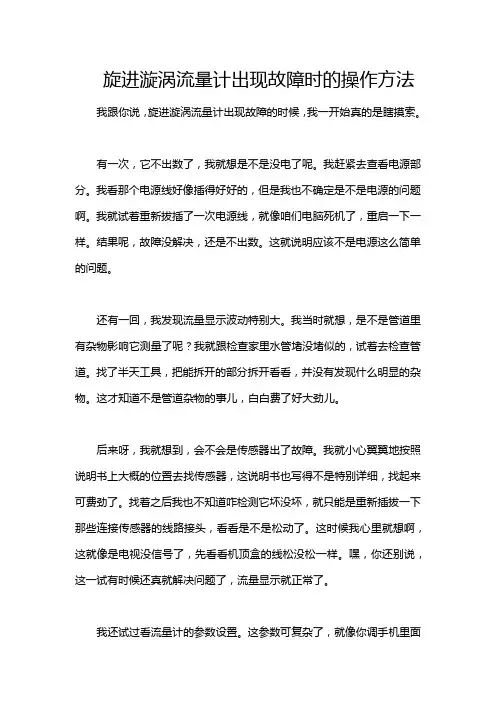

旋进漩涡流量计出现故障时的操作方法我跟你说，旋进漩涡流量计出现故障的时候，我一开始真的是瞎摸索。

有一次，它不出数了，我就想是不是没电了呢。

我赶紧去查看电源部分。

我看那个电源线好像插得好好的，但是我也不确定是不是电源的问题啊。

我就试着重新拔插了一次电源线，就像咱们电脑死机了，重启一下一样。

结果呢，故障没解决，还是不出数。

这就说明应该不是电源这么简单的问题。

还有一回，我发现流量显示波动特别大。

我当时就想，是不是管道里有杂物影响它测量了呢？我就跟检查家里水管堵没堵似的，试着去检查管道。

找了半天工具，把能拆开的部分拆开看看，并没有发现什么明显的杂物。

这才知道不是管道杂物的事儿，白白费了好大劲儿。

后来呀，我就想到，会不会是传感器出了故障。

我就小心翼翼地按照说明书上大概的位置去找传感器，这说明书也写得不是特别详细，找起来可费劲了。

找着之后我也不知道咋检测它坏没坏，就只能是重新插拔一下那些连接传感器的线路接头，看看是不是松动了。

这时候我心里就想啊，这就像是电视没信号了，先看看机顶盒的线松没松一样。

嘿，你还别说，这一试有时候还真就解决问题了，流量显示就正常了。

我还试过看流量计的参数设置。

这参数可复杂了，就像你调手机里面特别复杂的设置一样，好多术语我都不太明白。

我也不敢乱改，就一个一个对比以前正常时候的参数。

要是发现有不一样的数值，我就先记下来，然后去查查资料或者问问专业的人这个数值应该怎么改。

有时候查了半天发现这个参数不是影响故障的关键因素，但是你得有这个过程啊。

如果这些都做了还是不行的话，那我觉得可能就得找售后或者专业维修人员了。

因为有些内部的问题，像电路板块烧坏了之类的，咱们自己也搞不定啊。

而且私自拆开来修万一弄坏了更得不偿失。

所以像我们这种不是特别专业的人，自己尝试一些简单的排查方法是可以的，但是涉及到复杂的还是交给专业人员比较靠谱。

这就是我摸索出来的一些关于旋进漩涡流量计出现故障时的操作方法啦。

天然气生产运营涡轮流量计维护保养、检修作业指导书
1.操作步骤
1.1流量计投入使用前，应按相应国家标准或规范进行鉴定或校验流量计。

1.2用供货商随流量计提供的润滑油给腔注满油，按照说明书启动油泵。

1.3检查流量计的脉冲输入信号，并与一次指示装置进行比对，看是否正常。

1.4进行检漏测试。

1.5每月检查运行情况，并加注一次润滑油。

1.6定期清洁，由于天然气中含有杂质，使用一段时间后，管道和涡轮流量计都会有固体物析出，需要定期清洗，否则会影响流量计的计量精度，清洗时要注意不能使清洗液进入流量计转动轴承内以免损坏轴承。

1.7定期检查轴承有无损坏，判断涡轮和支架有无异常情况，如果在使用中发现仪表误差较大时，也应拆卸进行检查或更换，经过拆卸更换零件的流量计必须经鉴定后才能使
用。

1.8检修时应有值班人员告知电话接听人员（资料员），并同意切换工艺流程，切换流程时，先开需用工艺流程，正常后再关闭所需检修流量计的前后阀门。

1.9关闭后将此检修设备段燃气排空(有放空管的用放空管，没放空管的管段将压力表卸下排空)，检查无内漏后(有内漏应采取措施)，开始拆卸螺栓将计量设备拆下。

2.注意事项
2.1对设备的维护和保养是保证设备处于良好运行状态的必做工作，注意在拆卸、搬运时防止碰撞和损坏机件。

2.2对外露的丝杆、螺母避免机件磨损和碰伤。

2.3作业完成后对设备的外表、传动部分和密封面清洗加油，进行防腐处理。

2.4安装时螺栓应对角紧固，力距一致。

2.5密封件垫圈要取中并放置均匀，防止影响设备正常运行及密封漏气。

2.6缓慢通气后要进行检漏检查，没问题清除现场，带
齐工具离开。

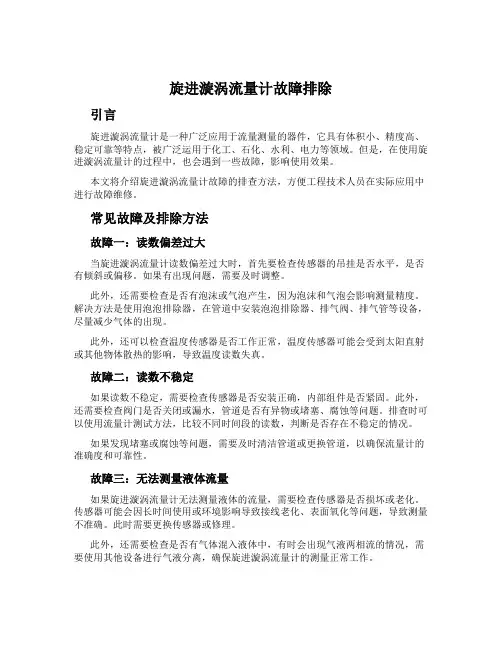

旋进漩涡流量计故障排除引言旋进漩涡流量计是一种广泛应用于流量测量的器件，它具有体积小、精度高、稳定可靠等特点，被广泛运用于化工、石化、水利、电力等领域。

但是，在使用旋进漩涡流量计的过程中，也会遇到一些故障，影响使用效果。

本文将介绍旋进漩涡流量计故障的排查方法，方便工程技术人员在实际应用中进行故障维修。

常见故障及排除方法故障一：读数偏差过大当旋进漩涡流量计读数偏差过大时，首先要检查传感器的吊挂是否水平，是否有倾斜或偏移。

如果有出现问题，需要及时调整。

此外，还需要检查是否有泡沫或气泡产生，因为泡沫和气泡会影响测量精度。

解决方法是使用泡泡排除器，在管道中安装泡泡排除器、排气阀、排气管等设备，尽量减少气体的出现。

此外，还可以检查温度传感器是否工作正常，温度传感器可能会受到太阳直射或其他物体散热的影响，导致温度读数失真。

故障二：读数不稳定如果读数不稳定，需要检查传感器是否安装正确，内部组件是否紧固。

此外，还需要检查阀门是否关闭或漏水，管道是否有异物或堵塞、腐蚀等问题。

排查时可以使用流量计测试方法，比较不同时间段的读数，判断是否存在不稳定的情况。

如果发现堵塞或腐蚀等问题，需要及时清洁管道或更换管道，以确保流量计的准确度和可靠性。

故障三：无法测量液体流量如果旋进漩涡流量计无法测量液体的流量，需要检查传感器是否损坏或老化。

传感器可能会因长时间使用或环境影响导致接线老化、表面氧化等问题，导致测量不准确。

此时需要更换传感器或修理。

此外，还需要检查是否有气体混入液体中，有时会出现气液两相流的情况，需要使用其他设备进行气液分离，确保旋进漩涡流量计的测量正常工作。

总结旋进漩涡流量计是一种常用的流量测量装置，但是在实际应用中也会遇到一些故障问题。

本文介绍了旋进漩涡流量计故障的排查方法，包括读数偏差过大、读数不稳定、无法测量液体流量等故障，以及相应的解决方案，希望能帮助读者在实际工作中更好地应对旋进漩涡流量计故障。

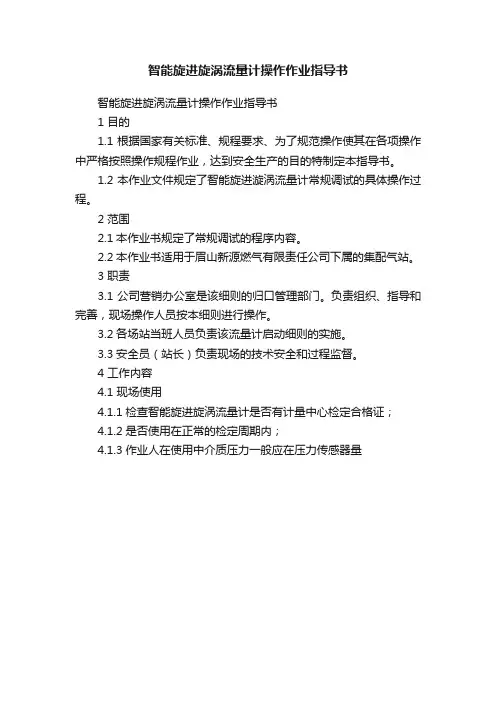

智能旋进旋涡流量计操作作业指导书
智能旋进旋涡流量计操作作业指导书
1 目的
1.1 根据国家有关标准、规程要求、为了规范操作使其在各项操作中严格按照操作规程作业，达到安全生产的目的特制定本指导书。

1.2 本作业文件规定了智能旋进漩涡流量计常规调试的具体操作过程。

2 范围
2.1本作业书规定了常规调试的程序内容。

2.2本作业书适用于眉山新源燃气有限责任公司下属的集配气站。

3 职责
3.1公司营销办公室是该细则的归口管理部门。

负责组织、指导和完善，现场操作人员按本细则进行操作。

3.2各场站当班人员负责该流量计启动细则的实施。

3.3安全员（站长）负责现场的技术安全和过程监督。

4 工作内容
4.1 现场使用
4.1.1检查智能旋进旋涡流量计是否有计量中心检定合格证；
4.1.2是否使用在正常的检定周期内；
4.1.3作业人在使用中介质压力一般应在压力传感器量。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==流量计作业指导书篇一：电磁流量计作业指导书电磁流量计1、作业目的：因工艺或仪表原因引起的测量不准，需重新检查确认。

2、作业要求：2.1、必须熟悉电磁流量计的工作原理及操作方法。

2.2、必须携带好相应的工器具。

2.3、处理故障时必须要有操作人员在场，防止突发事情的发生。

在作业前要搞清楚被测介质的属性、压力、温度等，如要拆下检修，则要等工艺停工或将仪表改副线，对仪表进行泄压，并确认管道内介质排尽，压力为零方可以作业。

3、作业内容：仪表计量不准或不能计量进行检查确认。

4、作业准备和危害识别：4.1、作业人员联系工艺，根据仪表回路和作业类别开相应的工作票，并落实工作票所要求的安全措施，做好JHA危害分析。

4.2、对有毒有害的被测介质，作业人员要落实相应的防护措施和做好自我保护工作．并严禁随地排放。

5、作业方法：5.1、仪表计量不准的检查方法。

5.1.1、如生产允许，可以对流量计进行回零检查。

慢慢关死电磁流量的前后截止阀，并观察在门关阀过程中流量计的流童变化情况，如果流量计在阀门关闭过程中能从大到小正常变化，说明流量计本身正常，则要检查流量计零位。

5.1.2、确认前后截止阀关死的情况下，查看电磁流量计的流量值是否为零，如不为零，则要按制造厂规定的方法进行回零处理。

调零前要注意测量管完全注满液体，并要保证液体处于完全静止状态。

5.1.3、如果电磁流量计零位正常，则要检查流量计的安装是否特合要求，密封点是否有泄漏，上下游直管段是否符合要求。

5.1.4、检查流量计的菜单设置，流量系数的设定是否和标定数据一致，如不一致，则要寻找原因，把其设置成和标定的数据一致。

5.1.5、对于分体式电磁流盘计，应检查变送器是否和传感器配套。

变送器和传感器电缆线长度和规格是否符合规定要求，电导率是否在规定的范围内。

涡街流量计维护检修规程1 总则1.1主题内容与适用范围本规程规定了涡街流量计的维护、检修、投运及安全注意事项的具体技术要求和实施程序。

本规程适用于在线使用的e83w系列涡街流量计（以下简称仪表），其他系列的涡街流量计亦应参照使用。

1.2 基本工作原理该仪表变送器基于自然震荡的卡门漩涡分离型原理工作。

1.3 构成及功能该仪表主要由涡街流量变送器和显示积算器两部分组成，其构成见图1。

变送器壳体是流体管道的一部分，由于选择了合适的通径、涡街发生体的形状和尺寸比例，流体在壳体内流动时可在较宽的雷诺数范围内产生稳定的涡街信号。

涡街信号检测器将涡街震荡转换成电脉冲信号。

输入放大器将微弱的电信号进行放大，并虑除干扰信号。

脉冲整形器将不规则的电脉冲变成幅度和宽度一定的方波信号。

输出放大器将方波信号进行功率放大，使信号远传到显示仪表。

滤波整形放大器将来自变送器的信号虑除干扰，再对波形进一步整形放大后分两路输出。

系数设定、单位换算编程器将电脉冲频率单位除以设定系数（k），换算成直观的流量单位后送入积算单元进行流量累积数字显示。

模拟单元把与流量呈正比的电脉冲信号转换成电流信号后，送入瞬时流量指示单元进行流量指示。

电源组件将仪表供电[wiki]变换[/wiki]成该仪表内部各放大器所需电源，并送出24v直流稳压电源给变送器供电。

模拟量输出涡街流量变送器构成方块图如图2所示。

模拟量输出涡街变送器与前述变送器基本相同，仅是在变送器放大器中增加了一个模拟方大单元，将方波信号转换为4～20ma直流电流信号输出。

1.4 主要技术性能及规格1.4.1 性能指标变送器基本误差：[wiki]±[/wiki]0.5[wiki]%[/wiki]，±1.0% 变送器回程误差：≤0.5%，≤1.0%流量积算基本误差：v0（v0为流量显示单位）瞬时流量指示基本误差：±1.0%瞬时流量指示回程误差：1.0%1.4.2 规格仪表[wiki]公称通径[/wiki]通常为：40，50，80，100，150，200mm 最大工作压力为：2.5，4.0，6.4，10mpa被测介质温度：0～205°c线性流量范围如表1表1仪表尺寸（mm）流量线性范围(m/h) 体表尺寸(mm) 流量线性范围(m/h)40 2.3 25 100 10.7 17050 3.1 50 150 23.8 37580 6.6 100 200 40.9 6471.5 对维修人员的基本要求维修人员应具备如下条件：a.熟悉本规程及相应的产品说明书等有关技术资料；b.了解工艺流程及该仪表在其中的作用；c.掌握带电工技术基础、[wiki]电子[/wiki]技术基础、[wiki]化工[/wiki]测量仪表及维修等方面的基础理论知识；d.掌握该仪表维护、检修、投运及常见故障处理的基本功能；e.能够熟练使用脉冲信号发生器、数字频率仪、普通示波器和标准电流、电压表。

L目的 (1)2.适用范围 (1)3.工程概况 (1)4.编制依据 (1)5,作业条件 (2)6.施工工序 (2)7.质量控制措施 (4)8.精细化管理、洁净化施工 (5)9. HSE措施及风险控制计划 (5)10.绿色施工措施 (8)11.记录 (9)1.目的为了确保涡流检测在XXXX有限公司2X35万千瓦热电联产主体工程检测质量和结果的准确性、可靠性，特制定本方案。

2.适用范围本方案适用于XXXX有限公司2X35万千瓦热电联产主体工程涡流检测。

3.工程概况3.1施工项目设计概述xxxx有限公司2X35万千瓦热电联产主体工程的无损检验工程量主要有锅炉受热面及其连接管道、下降管、锅炉范围内的本体管道、锅炉附属管道、凝结水系统管道、加热器疏水排气系统管道、汽轮机抽汽系统管道、辅助蒸汽系统管道、汽轮机轴封蒸汽及疏水系统管道、汽轮机抽真空系统及凝结水收集系统管道、厂内循环水及开式循环冷却水系统管道、汽轮机油系统管道、发电机本体系统管道、给水泵汽轮机本体系统管道、给水泵本体系统管道、压缩空气系统管道、闭式循环冷却水系统管道等中低压管道、主蒸汽管道及旁路管道、再热蒸汽和旁路系统管道、给水系统管道等。

3.2主要工程量4.编制依据4.1《锅炉安全技术监察规程》TSG G0001-20124.2《压力容器》GB150 —20114.3《固定式压力容器安全技术监察规程》TSG R0004—20094.4《火力发电厂焊接技术规程》DL/T869-20124.5《电力建设安全工作规程》（第1部分：火力发电）DL 5009. 1-20144.6《火力发电厂金属技术监督规程》DL/T438-20164.7《铜及铜合金无缝管涡流探伤方法》GB/T5248-20084.8《钢管涡流探伤检验方法》GB/T7735-20044.9《钛及钛合金管材涡流探伤方法》GB/T12969. 2-20074.11金属专业施工组织设计5.作业条件5.1从事涡流检测的工作人员必须参加过涡流检测专业培训班，并已取得涡流检测中级以上资格证书，且资格证书在有效期内。

旋进式流量计维护作业规程1 适用范围旋进式流量计是利用流体经过起旋器，使流体形成旋转，再经过文丘里管产生二次漩涡，其产生的二次旋涡频率与流体的流速成正比，从而利用二次旋涡频率来测量流体流量的。

在流量测量中，旋进式流量计是采用先进的微处理技术，具有功能强，流量范围宽，操作维修简单，安装使用方便等优点。

本指导书适用于醋酸装置在用旋进式流量计的作业维护。

概括了其维护作业的具体要求和安全注意事项。

2 质量标准2.1仪表外观清洁无脏污；2.2仪表外壳漆面平整、完好；2.3仪表铭牌清晰无误；2.4仪表位号牌完好、无缺失；2.5仪表防爆格兰头或挠性管密封良好，电缆无松动；2.6仪表接线端子紧固，无氧化、无虚接；2.7仪表接线盒密封完好；2.8室外仪表穿线管紧固，防水措施完好；2.9仪表显示正常，无报警。

3 维护内容3.1日常维护：3.1.1清洁仪表表面，保持干净整洁；3.1.2固定仪表位号牌，补挂位号牌；3.1.3紧固仪表穿线管支架及螺栓；3.1.4封堵仪表穿线管管口；3.1.5紧固仪表接线盒；3.1.6紧固仪表防爆格兰。

3.2定期维护：3.2.1更换破损断裂的挠性管；3.2.2紧固接线端子；3.2.3检查起旋器有无破损、腐蚀，有无异物堵塞，传感器是否完好。

4 安全注意事项4.1 维护作业必须由两人以上进行。

4.2.维护作业前必须办理《仪表维护检修工作票》及相关票据。

4.3进行维护作业需经工艺人员许可，并采取相应的安全措施并专人监护。

4.4带控制回路的压力变送器，维护时必须改为手动控制。

4.5高处作业时，办理《高处作业许可证》系好安全带后方可作业。

4.6严禁带压拆卸导压管或法兰。

4.7对于有高温、毒、腐蚀性介质，拆卸传感器法兰时必须佩带防护手套和护目镜。

4.8维护作业完毕投用仪表需告知工艺，投运后观察仪表稳定运行30分钟后投用投自动控制。

浅析旋进漩涡流量计的常见故障及解决方法旋进漩涡流量计维护和修理保养浅析旋进漩涡流量计的常见故障及解决方法：旋进旋涡流量计紧要用于测量气体和液体的流量。

它能自动、精准地检测介质的温度、压力和流量值，并直接显示标准状态下的介质体积的累积量，既可以就地显示各种参数又能远传输出多种信号。

它接受了先进的技术，实现了多种功能的智能处理并且接受双传感器、新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰本领，使它具有杰出的稳定性和精准性。

旋进漩涡流量计故障现象及处理1、无输出信号旋进漩涡流量计原因：管道无介质或流量低于下限值；检查电源及输出线连接是否正确；检查前置放大器电路是否损坏；检查输入放大器电路是否损坏。

处理方法：提高介质流量，使其充分流量要求；正确接线；更换前置放大器；更换输出放大器电路损坏的元器件。

2、流量流量计有输出旋进漩涡流量计原因：流量计接地不良或者是强电地线和其它地线干扰；放大器灵敏度过高或产生自激；压电传感器与前置放大器接触不良或断路；供电电源不稳，滤波不良及其它电器干扰。

〔2〕旋进漩涡流量计处理方法：正确接好地线，排出干扰；更换前置放大器；检查线路，使之正常；修理或更换供电电源，排出干扰。

3、流量计显示不稳定旋进漩涡流量计原因：放大器灵敏度过高或过低，有漏脉冲现象；压电传感器深度位置调整不正确；安装流量计的现场有不稳定振动或是电气干扰；接地不良；安装位置不正确，流量计前有拐弯。

处理方法：更换前置放大器；重调压电传感器深度位置；除去不稳定振动和干扰；检查接地线路，使之正常；换个安装位置。

4、累积流量示值显示和实际流量不符合原因：流量计仪表系数输入不正常；用户正常流量低于或高于选用流量计正常流量范围；流量计本身超差；流体气穴现象；管道的累诺数不在2104～7106范围内。

旋进漩涡流量计处理方法：重新标定，用功能按钮设定调整，使之正确；调整管道流量使其正常；重新标定；降低流体的压力损失，避开产生气泡。
