第三篇 第三章 主轴组件

利用磁力使支承运动的部件与其固定 部件脱离接触来实现轴承的功能。 其特点是无机械磨损，理论上无速度 限制；无噪声，温升低，能耗小，不需 润滑；可在超低温和高温下工作等。装 有磁浮轴承的主轴可实现适应控制，通 过检测定子线圈电流控制切削力，通过 检测切削力的变化来调整控制机械运动， 以提高加工质量。
（二）几种典型的主轴轴承配置形式
d 0.55 ~ 0.60D
对于六角、自动和半自动车床、卧式镗床（镗杆主
轴）
d 0.6 ~ 0.65D
对铣床 d 可比刀具拉杆直径大5~10mm即可。
3. 主轴前端悬伸量的确定
主轴前端悬伸量a 是指主轴前端面到前轴承径向反 力作用中点（或前径向支承中点）的距离。它主要取决 于主轴端部的结构（其形状与尺寸均以标准化），以及 前支承轴承配置和密封装置的形式和尺寸。在满足结构 要求的前提下，设计时应使a 值越小越好。
2.刚度 主轴部件的刚度是指其在外加载荷作用下抵抗变 形的能力，通常以主轴前端部产生一个单位位移的弹 性变形时，在位移方向上所施加的作用力的大小来表 示。主轴部件的刚度是综合刚度，是主轴、轴承和轴 承座等刚度的综合反映，其静刚度不足则对加工精度 和机床性能有直接影响。
主轴部件应满足的基本要求
3.抗振性 主轴部件的抗振性是指抵抗受迫振动和自激振动而 保持平稳运转的能力。主轴部件的振动会直接影响工件 的表面质量和刀具的使用寿命，并产生噪声。 4.温升及热变形 主轴部件运转时，因各相对运动处的摩擦生热，切 削区的切削热等使主轴部件的温度升高，其尺寸、形状 及位置发生变化，造成主轴部件的热变形。 5.精度保持性 主轴部件的精度保持性是指长期地保持其原始制造 精度的能力。主轴部件丧失其原始精度的主要原因是磨 损。
3. 圆锥滚子轴承——需成对使用

要使润滑油突破这层旋转气流很不容易，采用突入滚 道式润滑方式则可以可靠地将油送人轴承滚道处。
第三章 数控机床的主传动系统
(3)突入滚道式润滑方式 如图3—10所示为适应该要求而设计的特殊轴承。 润滑油的进油口在内滚道附近，利用高速轴承的泵 效应，把润滑油吸人滚道。
若进油口较高，则泵效应差，当进油接近外滚道 时则成为排放口了，油液将不能进入轴承内部。
第三章 数控机床的主传动系统
3．冷却润滑技术的研究 过去，加工中心机床主轴轴承大都采用油脂润滑方 式，为了适应主轴转速向更高速化发展的需要，新 的冷却润滑方式相继开发出来，见表3—2。
第三章 数控机床的主传动系统
第一章 数控机床概述
(1)油气润滑方式 这种润滑方式不同于油雾方式， 油气润滑是用压缩空气把小油滴送进轴承空隙中， 油量大小可达最佳值，压缩空气有散热作用，润滑 油可回收，不污染周围空气。图3—8是油气润滑 原理图。
1．主轴部件常用滚动轴承的类型 图3—13a为锥孔双列圆柱滚子轴承，内圈 为1：12的锥孔，当内圈沿锥形轴颈轴向移 动时，内圈胀大以调整滚道的间隙。滚子数 目多，两列滚子交错排列，因而承载能力大， 刚性好，允许转速高。它的内、外圈均较薄， 因此，要求主轴颈与箱体孔均有较高的制造 精度，以免轴颈与箱体孔的形状误差使轴承 滚道发生畸变而影响主轴的旋转精度。该轴 承只能承受径向载荷。
第一章 数控机床概述
(2)热变形 电动机、主轴及传动件都是热源。低温升、小
的热变形是对主传动系统要求的重要指标。 (3)主轴的旋转精度和运动精度
主轴的旋转精度是指装配后，在无载荷、低速转 动条件下测量主轴前端和距离前端300mm处的径 向圆跳动和端面圆跳动值。主轴在工作速度旋转时 测量上述的两项精度称为运动精度。数控机床要求 有高的旋转精度和运动精度。

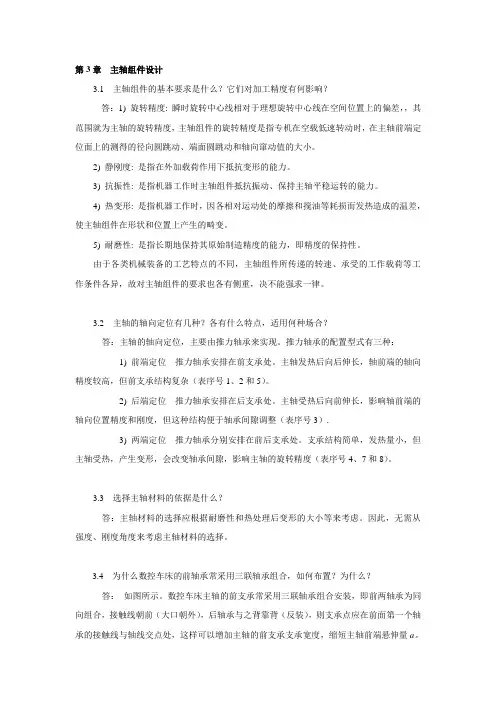

第3章主轴组件设计3.1 主轴组件的基本要求是什么？它们对加工精度有何影响？答：1) 旋转精度: 瞬时旋转中心线相对于理想旋转中心线在空间位置上的偏差，，其范围就为主轴的旋转精度，主轴组件的旋转精度是指专机在空载低速转动时，在主轴前端定位面上的测得的径向圆跳动、端面圆跳动和轴向窜动值的大小。

2) 静刚度: 是指在外加载荷作用下抵抗变形的能力。

3) 抗振性: 是指机器工作时主轴组件抵抗振动、保持主轴平稳运转的能力。

4) 热变形: 是指机器工作时，因各相对运动处的摩擦和搅油等耗损而发热造成的温差，使主轴组件在形状和位置上产生的畸变。

5) 耐磨性: 是指长期地保持其原始制造精度的能力，即精度的保持性。

由于各类机械装备的工艺特点的不同，主轴组件所传递的转速、承受的工作载荷等工作条件各异，故对主轴组件的要求也各有侧重，决不能强求一律。

3.2 主轴的轴向定位有几种？各有什么特点，适用何种场合？答：主轴的轴向定位，主要由推力轴承来实现。

推力轴承的配置型式有三种：1) 前端定位推力轴承安排在前支承处。

主轴发热后向后伸长，轴前端的轴向精度较高，但前支承结构复杂（表序号1、2和5）。

2) 后端定位推力轴承安排在后支承处。

主轴受热后向前伸长，影响轴前端的轴向位置精度和刚度，但这种结构便于轴承间隙调整（表序号3）.3) 两端定位推力轴承分别安排在前后支承处。

支承结构简单，发热量小，但主轴受热，产生变形，会改变轴承间隙，影响主轴的旋转精度（表序号4、7和8）。

3.3 选择主轴材料的依据是什么？答：主轴材料的选择应根据耐磨性和热处理后变形的大小等来考虑。

因此，无需从强度、刚度角度来考虑主轴材料的选择。

3.4 为什么数控车床的前轴承常采用三联轴承组合，如何布置？为什么？答：如图所示。

数控车床主轴的前支承常采用三联轴承组合安装，即前两轴承为同向组合，接触线朝前（大口朝外），后轴承与之背靠背（反装），则支承点应在前面第一个轴承的接触线与轴线交点处，这样可以增加主轴的前支承支承宽度，缩短主轴前端悬伸量a。

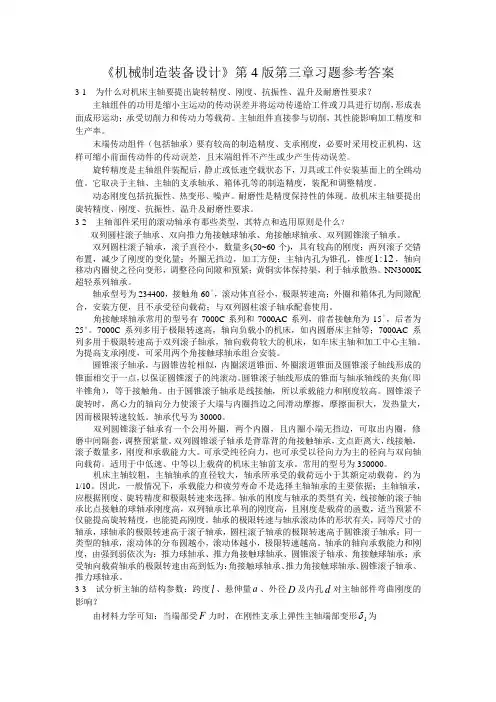

《机械制造装备设计》第4版第三章习题参考答案3-1 为什么对机床主轴要提出旋转精度、刚度、抗振性、温升及耐磨性要求？主轴组件的功用是缩小主运动的传动误差并将运动传递给工件或刀具进行切削，形成表面成形运动；承受切削力和传动力等载荷。

主轴组件直接参与切削，其性能影响加工精度和生产率。

末端传动组件（包括轴承）要有较高的制造精度、支承刚度，必要时采用校正机构，这样可缩小前面传动件的传动误差，且末端组件不产生或少产生传动误差。

旋转精度是主轴组件装配后，静止或低速空载状态下，刀具或工件安装基面上的全跳动值。

它取决于主轴、主轴的支承轴承、箱体孔等的制造精度，装配和调整精度。

动态刚度包括抗振性、热变形、噪声。

耐磨性是精度保持性的体现。

故机床主轴要提出旋转精度、刚度、抗振性、温升及耐磨性要求。

3-2 主轴部件采用的滚动轴承有那些类型，其特点和选用原则是什么？双列圆柱滚子轴承、双向推力角接触球轴承、角接触球轴承、双列圆锥滚子轴承。

双列圆柱滚子轴承，滚子直径小，数量多(50~60个)，具有较高的刚度；两列滚子交错:1，轴向布置，减少了刚度的变化量；外圈无挡边，加工方便；主轴内孔为锥孔，锥度12移动内圈使之径向变形，调整径向间隙和预紧；黄铜实体保持架，利于轴承散热。

NN3000K 超轻系列轴承。

轴承型号为234400，接触角60ο，滚动体直径小，极限转速高；外圈和箱体孔为间隙配合，安装方便，且不承受径向载荷；与双列圆柱滚子轴承配套使用。

角接触球轴承常用的型号有7000C系列和7000AC系列，前者接触角为15ο，后者为25ο。

7000C系列多用于极限转速高，轴向负载小的机床，如内圆磨床主轴等；7000AC系列多用于极限转速高于双列滚子轴承，轴向载荷较大的机床，如车床主轴和加工中心主轴。

为提高支承刚度，可采用两个角接触球轴承组合安装。

圆锥滚子轴承，与圆锥齿轮相似，内圈滚道锥面、外圈滚道锥面及圆锥滚子轴线形成的锥面相交于一点，以保证圆锥滚子的纯滚动。
