柯尼卡美能达185.195.235复印机常见问题解决方案概述

美能达复印机故障代码及维修模式中英文对照美能达故障代码故障名称检测时机柯美数码复印机维修代码、维修模式C0000 主马达故障• 主马达开始运转1秒钟后的任何时候，主马达(M1)锁定信号会连续维持1 秒钟的高电平(HIGH)。

C0044ADF 冷却风扇故障（仅在安装选购件AFR-19 时）• 具体内容请参考选购件维修手册(AFR-19)。

C0045 定影冷却风扇马达故障• 在定影冷却风扇马达全速或减速运转期间，定影冷却风扇马达(M3) 锁定信号会连续维持1 秒钟的高电平(HIGH)。

C004E 电源冷却风扇马达故障• 在电源冷却风扇马达的远程信号维持在ON（表示全速动转）或OFF （表示减速动转）期间，电源冷却风扇马达(M4) 的锁定信号会连续维持1 秒钟的高电平(HIGH)。

C0070 主加粉马达故障• 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续3.5 秒钟输出高电平(HIGH) 信号。

• 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续2 秒钟输出低电平(LOW) 信号。

C0210 图像转印电压异常• 在PC 感光鼓保持静止状态时，图像转印电压在规定时间连续维持在100 V 以上。

C03FF 模式设置不当• 对维修模式中“调整”的“模式设置”设置不正确。

C0500 预热故障• 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。

从室温到100C: 35 秒从100C 到140C: 25 秒从140C 到完成预热循环：20 秒C0500预热故障（对于具有两个定影辊加热灯的型号）* 仅限于Di2011 • 预热循环开始后30 秒内，定影辊热敏电阻未检测到预定的温度，因而未完成预热循环。

• 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。

从室温到6OC: 4 秒从6OC 到10OC: 2 秒从10OC 到13OC: 1 秒从13OC 到155C: 0.5 秒C0501预热故障2 （对于具有两个定影辊加热灯的型号）* 仅限于Di2011• 预热循环开始后30 秒内，定影辊副热敏电阻未检测到预定的温度，因而未完成预热循环。

Orion 案例BH195 235
常见故障
USB口不识别-----------更换主板 Win7下扫描不能调整----更换最新驱动 打印宋体加粗----------更换最新驱动 计数器归零------------升级最新固件 CIS挂钩脱落-----------参照上页重装 登录PSWC密码-----------sysadm 打印一侧浅-------------转印锁定件未取 C2557------------------tcr调整 CC151------------------没有安装ic芯片 打印粘粉---------------定影升温或更换原装碳粉 纸盒搓纸响声-----------润滑搓纸杆轴套和减轻分离垫压力 打印整体浅-------------补粉后换载体
2.维修呼叫2
机型： 185 195 235 印张：
故障现象：呼叫图标
使用环境： 使用状态：
大家有疑问的，可以询问和交流
可以互相讨论下，但要小声点
维修呼叫2
M2代码或维修呼叫2在60000 张左右出现，必须更换载体， 复位相关计数器
1.进入维修模式：详情参阅维修手册。
2. 选择主菜单最后一个选项“CLEAR DATA （清除数据）” 按下“菜单选择”键。
措施： 1.固件升级 2.更换扫描部 3.使用输稿器
7.代码C6101
1 4
3 2
5
撬
结束
1.语言无中文选项
1.进入维修模式：详情参阅维修手册。 2. 选择“SERVICE’S CHOICE”，按下“菜单选择”键。
3.选择“LANGUAGE GROUP”语言群组，按下“菜单选择”键。
4.选择类型6“TYPE 6”，按下“菜单选择”键。Type5为俄文 type7为繁体中文

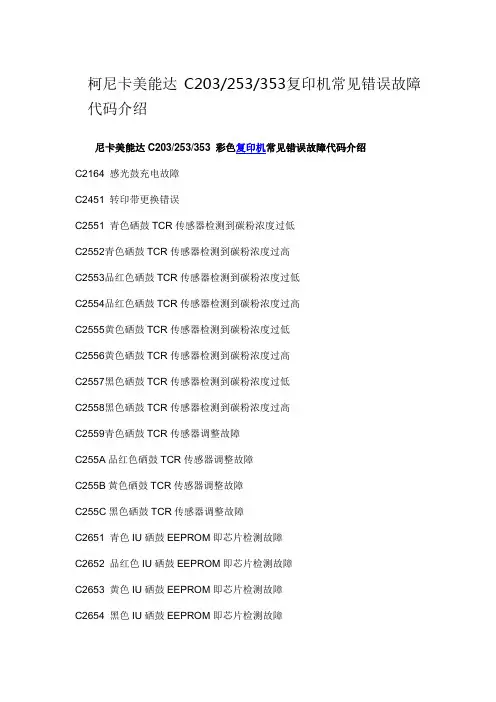

柯尼卡美能达C203/253/353复印机常见错误故障代码介绍尼卡美能达C203/253/353 彩色复印机常见错误故障代码介绍C2164 感光鼓充电故障C2451 转印带更换错误C2551 青色硒鼓TCR传感器检测到碳粉浓度过低C2552青色硒鼓TCR传感器检测到碳粉浓度过高C2553品红色硒鼓TCR传感器检测到碳粉浓度过低C2554品红色硒鼓TCR传感器检测到碳粉浓度过高C2555黄色硒鼓TCR传感器检测到碳粉浓度过低C2556黄色硒鼓TCR传感器检测到碳粉浓度过高C2557黑色硒鼓TCR传感器检测到碳粉浓度过低C2558黑色硒鼓TCR传感器检测到碳粉浓度过高C2559青色硒鼓TCR传感器调整故障C255A品红色硒鼓TCR传感器调整故障C255B黄色硒鼓TCR传感器调整故障C255C黑色硒鼓TCR传感器调整故障C2651 青色IU硒鼓EEPROM即芯片检测故障C2652 品红色IU硒鼓EEPROM即芯片检测故障C2653 黄色IU硒鼓EEPROM即芯片检测故障C2654 黑色IU硒鼓EEPROM即芯片检测故障C2A01青色粉盒EEPROM即芯片检测故障C2A02品红色粉盒EEPROM即芯片检测故障C2A03黄色粉盒EEPROM即芯片检测故障C2A04黑色粉盒EEPROM即芯片检测故障C3101定影辊分离错误C3421 定影器加热故障C3423定影器加热故障C3461定影器重置故障C3721定影上棍异常高温C3723定影下棍异常高温C3821定影上棍异常低温C3823定影下棍异常低温C4151青色激光器多棱镜马达故障C4152品红色激光器多棱镜马达故障C4153黄色激光器多棱镜马达故障C4154黑色激光器多棱镜马达故障C4551青色激光器C4552品红色激光器C4553黄色激光器C4554黑色激光器。

4
2.维修呼叫2
机型： 185 195 235 印张： 故障现象：呼叫图标
使用环境： 使用状态：
5
维修呼叫2
M2代码或维修呼叫2在60000 张左右出现，必须更换载体， 复位相关计数器
1.进入维修模式：详情参阅维修手册。
2. 选择主菜单最后一个选项“CLEAR DATA （清除数据）” 按下“菜单选择”键。 4.选择“Supplies counter ”按下“菜单选择”键。 5.按两下“返回”键，回到正常复印界面。
17
7.代码C6101
3 1 2
4
5
撬
18
结束
19
6
3.粉瓶不补粉
机型：195 印张：3300
使用环境： 使用状态：
故障现象： 更换新粉瓶后，继续提示请安装新粉盒。
7
粉瓶不补粉
耦合件
1.套头卡死
供应门
测量室
2.内层堵塞
碳粉瓶旋转 碳粉下降至测量室 碳粉供应
供应门
常见换高容粉时不补粉，显示缺粉， 粉瓶套头内层故障 BH195/7719/7723粉瓶套头先左右拧， 在地上轻磕 更换粉瓶
使用环境： 使用状态：
临时解决方法是调整VG值，现在 测试更换显影仓为唯一有效的方法， 间隙轮和磁穗不平整是主要原因
15
7.代码C6101
机型：195 235 使用环境： 印张：307 使用状态： 故障现象： 新装机随机出现C6101代码，更换主板和cis后还报。
角度传感器(PS7) 扫描器马达(M3) CIS模块(CIS) 稿台盖板传感器(PS8)
1
目录
1.语言无中文选项
2.提示联系维修代表，维修呼叫2
3.粉瓶不补粉，提示更换粉瓶
