华为三层交换机使用

配置GVRP示例组网需求如图1所示，公司A的分公司与总部通过SwitchA和SwitchB互通，公司A的所有交换机配置GVRP功能并配置接口注册模式为Normal，以简化配置。

公司B通过SwitchB和SwitchC与公司A互通，公司B的所有交换机配置GVRP功能并将与公司A相连的接口的注册模式配置为Fixed，以控制只允许公司B配置的VLAN通过。

图1 配置GVRP的组网图配置思路采用如下的思路配置GVRP：1.全局使能GVRP功能。

2.配置接口类型为Trunk类型。

3.使能接口的GVRP功能。

4.配置接口注册模式。

5.数据准备为完成此配置例，需准备如下的数据：在SwitchA、SwitchB和SwitchC上配置接口允许所有VLAN通过。

∙在SwitchA和SwitchB上配置接口的注册模式为Normal。

∙在SwitchC上配置接口GE1/0/1的注册模式为Fixed，配置接口GE1/0/2的注册模式为Normal。

∙在SwitchC上创建属于公司B的VLAN101～VLAN200。

操作步骤1.配置交换机SwitchA# 全局使能GVRP功能。

<SwitchA>system-view[SwitchA] gvrp# 配置接口为Trunk类型，并允许所有VLAN通过。

[SwitchA] interface gigabitethernet 1/0/1[SwitchA-GigabitEthernet1/0/1] port link-type trunk[SwitchA-GigabitEthernet1/0/1] port trunk allow-pass vlan all[SwitchA-GigabitEthernet1/0/1] quit[SwitchA] interface gigabitethernet 1/0/2[SwitchA-GigabitEthernet1/0/2] port link-type trunk[SwitchA-GigabitEthernet1/0/2] port trunk allow-pass vlan all[SwitchA-GigabitEthernet1/0/2] quit# 使能接口的GVRP功能，并配置接口注册模式。

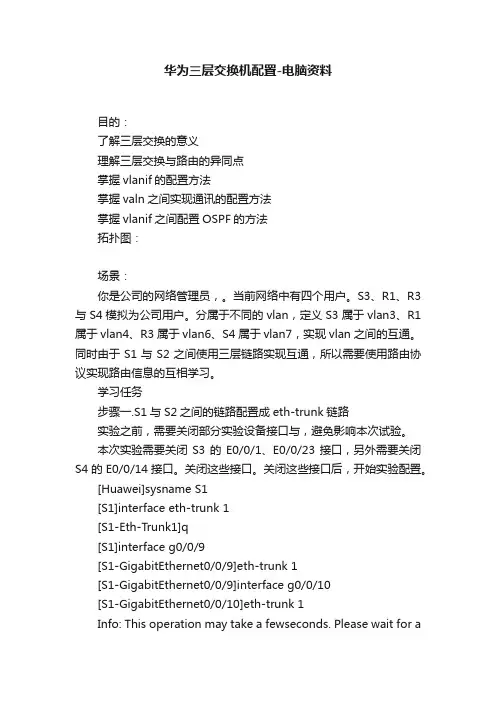

华为三层交换机配置-电脑资料目的：了解三层交换的意义理解三层交换与路由的异同点掌握vlanif的配置方法掌握valn之间实现通讯的配置方法掌握vlanif之间配置OSPF的方法拓扑图：场景：你是公司的网络管理员，。

当前网络中有四个用户。

S3、R1、R3与S4模拟为公司用户。

分属于不同的vlan，定义S3属于vlan3、R1属于vlan4、R3属于vlan6、S4属于vlan7，实现vlan之间的互通。

同时由于S1与S2之间使用三层链路实现互通，所以需要使用路由协议实现路由信息的互相学习。

学习任务步骤一.S1与S2之间的链路配置成eth-trunk链路实验之前，需要关闭部分实验设备接口与，避免影响本次试验。

本次实验需要关闭S3的E0/0/1、E0/0/23接口，另外需要关闭S4的E0/0/14接口。

关闭这些接口。

关闭这些接口后，开始实验配置。

[Huawei]sysname S1[S1]interface eth-trunk 1[S1-Eth-Trunk1]q[S1]interface g0/0/9[S1-GigabitEthernet0/0/9]eth-trunk 1[S1-GigabitEthernet0/0/9]interface g0/0/10[S1-GigabitEthernet0/0/10]eth-trunk 1Info: This operation may take a fewseconds. Please wait for amoment...done.[Huawei]sysname S2[S2]interface eth-trunk 1[S2-Eth-Trunk1]q[S2]interface g0/0/9[S2-GigabitEthernet0/0/9]eth-trunk 1[S2-GigabitEthernet0/0/9]interface g0/0/10[S2-GigabitEthernet0/0/10]eth-trunk 1步骤二.S1、S2配置valn3、4、5、6、7[S1]vlan batch 3 to 7[S2]vlan batch 3 to 7查看vlan的创建情况[S1]dis vlanThe total number of vlans is : 6--------------------------------------------------------------------------------U: Up; D: Down; TG: Tagged; UT: Untagged;MP: Vlan-mapping; ST: Vlan-stacking;#: ProtocolTransparent-vlan; *: Management-vlan;--------------------------------------------------------------------------------VID Type Ports--------------------------------------------------------------------------------1 common UT:GE0/0/1(U) GE0/0/2(D) GE0/0/3(D) G E0/0/4(D)GE0/0/5(D) GE0/0/6(D) GE0/0/7(D) GE0/0/8(D)GE0/0/11(D) GE0/0/12(D) GE0/0/13(U) GE0/0/14(D)GE0/0/15(D) GE0/0/16(D) GE0/0/17(D) GE0/0/18(D)GE0/0/19(D) GE0/0/20(D) GE0/0/21(D) GE0/0/22(D)GE0/0/23(D) GE0/0/24(D) Eth-Trunk1(U)3 common4 common5 common6 common7 commonVID Status Property MAC-LRN Statistics Description--------------------------------------------------------------------------------1 enable default enable disable VLAN 00013 enable default enable disable VLAN 00034 enable default enable disable VLAN 00045 enable default enable disable VLAN 00056 enable default enable disable VLAN0006。

举例讲解H3C配置三层交换机4个步骤详细用法H3C是一家网络设备制造商，其三层交换机是其主要产品之一、配置H3C三层交换机可以提供强大的网络管理和控制功能。

下面将详细介绍配置H3C三层交换机的四个步骤及其用法。

第一步：基本设置在配置H3C三层交换机之前，首先需要进行基本设置，包括设置设备的管理IP地址、主机名、密码等。

以下是一个基本设置的例子：1.登录到H3C三层交换机的控制台，输入用户名和密码。

2. 进入系统视图，通过命令"system-view"进入。

3. 设置设备的主机名，使用命令"sysname [主机名]"进行设置。

例如，"sysname switch1"将设备主机名设置为switch14. 设置设备的管理IP地址，使用命令"interface vlan-interface [vlan号]"进入VLAN接口模式。

然后使用命令"ip address [IP地址] [子网掩码]"设置IP地址。

例如，"interface vlan-interface 1"进入VLAN接口1模式，"ip address 192.168.1.1 255.255.255.0"设置IP地址为192.168.1.1，子网掩码为255.255.255.0。

5. 保存配置，使用命令"save"保存配置。

第二步：VLAN配置VLAN是虚拟局域网的缩写，通过配置VLAN可以将交换机的端口分成不同的虚拟网络，从而实现更好的网络管理和控制。

以下是一个VLAN配置的例子：1. 创建VLAN，使用命令"vlan [vlan号]"进行创建。

例如，"vlan 10"将创建一个VLAN编号为10的VLAN。

2. 将端口加入VLAN，使用命令"port vlan [vlan号] [端口号]"进行配置。

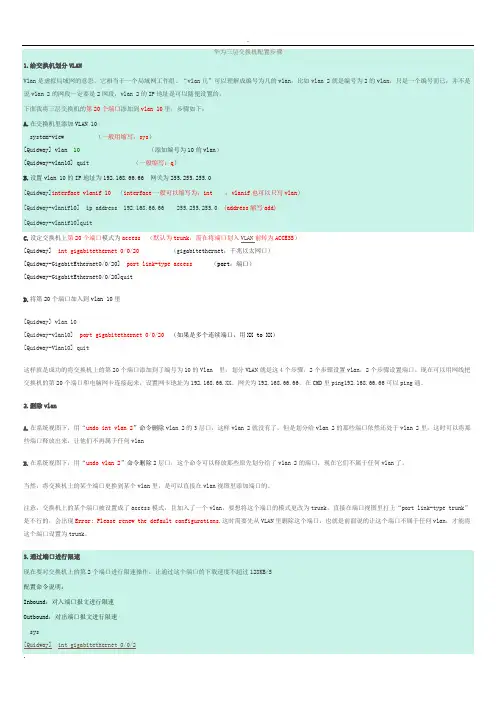

华为三层交换机配置步骤1.给交换机划分VLANVlan是虚拟局域网的意思，它相当于一个局域网工作组。

“vlan几”可以理解成编号为几的vlan，比如vlan 2就是编号为2的vlan，只是一个编号而已，并不是说vlan 2的网段一定要是2网段，vlan 2的IP地址是可以随便设置的。

下面我将三层交换机的第20个端口添加到vlan 10里，步骤如下：A.在交换机里添加VLAN 10system-view （一般用缩写：sys）[Quidway] vlan10 （添加编号为10的vlan）[Quidway-vlan10] quit （一般缩写：q）B.设置vlan 10的IP地址为192.168.66.66 网关为255.255.255.0[Quidway]interface vlanif 10（interface一般可以缩写为：int ；vlanif也可以只写vlan）[Quidway-vlanif10] ip address 192.168.66.66 255.255.255.0 (address缩写add)[Quidway-vlanif10]quitC.设定交换机上第20个端口模式为access（默认为trunk，需在将端口划入VLAN前转为ACCESS）[Quidway]int gigabitethernet 0/0/20（gigabitethernet：千兆以太网口）[Quidway-GigabitEthernet0/0/20]port link-type access （port：端口）[Quidway-GigabitEthernet0/0/20]quitD.将第20个端口加入到vlan 10里[Quidway] vlan 10[Quidway-vlan10] port gigabitethernet 0/0/20（如果是多个连续端口，用XX to XX）[Quidway-Vlan10] quit这样就是成功的将交换机上的第20个端口添加到了编号为10的Vlan 里，划分VLAN就是这4个步骤，2个步骤设置vlan，2个步骤设置端口。

华为三层交换机配置步骤解释资料第一步：连接设备首先，将电脑与三层交换机通过网线连接起来。

可以通过一根网线将电脑的网络接口与三层交换机的任意一个接口连接起来。

第二步：登录设备打开浏览器，在浏览器的地址栏输入三层交换机的默认管理地址，例如：192.168.1.1、按下回车键，会弹出登录页面。

输入正确的用户名和密码，点击登录按钮。

第三步：配置基本信息登录成功后，首先需要进行一些基本的配置。

点击左侧导航栏的“基本设置”，在这里可以修改设备的名称、管理地址、时间等基本信息。

一般来说，建议将管理地址配置为内网地址，同时设定好设备的名称和时区。

第四步：配置VLANVLAN（Virtual Local Area Network）用于将一个大的局域网划分为多个虚拟局域网，每个VLAN可以独立配置。

点击左侧导航栏的“VLAN管理”，在这里可以创建、修改和删除VLAN。

点击“添加”按钮，输入VLAN的ID和名称，点击保存按钮完成VLAN的创建。

第五步：配置接口第六步：配置静态路由静态路由是手动配置的路由信息，用于指定数据包的转发路径。

点击左侧导航栏的“路由管理”，在这里可以配置和管理静态路由。

点击“添加”按钮，输入目的网段的IP地址和子网掩码，以及下一跳的IP地址，点击保存按钮完成静态路由的配置。

第七步：配置ACLACL（Access Control List）是用于控制网络流量的一种策略，可以根据源IP地址、目的IP地址、端口号等条件进行过滤和限制。

点击左侧导航栏的“ACL管理”，在这里可以配置和管理ACL规则。

点击“添加”按钮，输入ACL规则的名称、匹配条件和动作，点击保存按钮完成ACL的配置。

第八步：保存和应用配置在进行完上述配置后，需要点击页面的“保存”按钮将配置保存到设备中。

然后，点击页面的“应用”按钮，设备会自动将新的配置应用到系统中。

完成配置后，可以通过ping命令或其他方式进行网络连通性测试，确保配置的正确性。

华为三层交换机VLAN间路由怎么设置华为三层交换机VLAN间路由怎么设置三层交换机怎么设置VLAN间路由?三层交换机相当于交换机和路由器的结合，可以生鲜不同VLAN的PC之间进行通信，下面我们就来看看三层交换机设置vlan路由的方法，需要的.朋友可以参考下网络设备中三层交换机具有网络层的功能，相当于交换机和路由器的结合，利用三层交换机实现不同VLAN的PC之间进行通信。

1、首先打开思科模拟器软件，找出一台三层交换机和两台PC，如下图所示：2、将三层交换机和两台PC用直通线连接起来，如下图所示：3、在三层交换机上划分VLAN，命令是：复制内容到剪贴板Switch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 2Switch(config-vlan)#exitSwitch(config)#int f0/5Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 1Switch(config-if)#int f0/6Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 2 如下图所示：4、开启三层交换机的三层交换路由功能，命令是：ip routing，如下图所示：5、给PC配置IP地址和网关，如下图所示：6、进入三层交换机里面配置VLAN，命令是：复制内容到剪贴板Switch(config)#int vlan 1Switch(config-if)#no shutSwitch(config-if)#ip add 172.16.10.1 255.255.255.0Switch(config-if)#int vlan 2 Switch(config-if)#no shutSwitch(config-if)#ip add 172.16.20.1 255.255.255.0 如下图所示：7、利用ping命令对PC之间进行通信测试，可以ping通的结果如下图所示：注意事项：1、配置PC时一定要让它们处于不同IP和网关。

华为三层交换机配置教程华为三层交换机是一种高性能的网络设备，用于构建大型企业网络。

配置这种交换机需要一定的技术知识和经验。

下面是一个简单的华为三层交换机配置教程，帮助您快速入门。

第一步：连接交换机首先，将交换机与电源连接，并使用网线将交换机与计算机连接。

确保连接正常后，打开计算机的网卡设置界面，将IP地址设置为和交换机同一网段的地址。

第二步：登录交换机打开计算机上的终端软件，比如SecureCRT等，通过网线连接的方式登录交换机。

在终端软件中输入交换机的IP地址，选择正确的端口，并设置登录协议为SSH。

第三步：配置基本信息成功登录交换机后，需要进行一些基本配置。

首先，设置交换机的主机名，可以使用命令“sysname [主机名]”来进行设置。

然后，设置管理接口的IP地址和子网掩码，可以使用命令“interface Vlanif1”和“ip address [IP地址] [子网掩码]”来进行配置。

第四步：配置VLAN配置VLAN是三层交换机的重要功能。

通过VLAN，可以将网络划分为几个独立的虚拟局域网。

首先，创建VLAN，使用命令“vlan [VLAN编号]”创建一个新的VLAN。

然后，将端口加入到VLAN中，使用命令“port-group [端口组号]”将端口加入到指定的VLAN中。

第五步：配置路由三层交换机可以进行路由功能的配置，实现不同子网之间的通信。

首先，创建一个静态路由表，使用命令“ip route-static [目的网络] [子网掩码] [下一跳地址]”将目的网络、子网掩码和下一跳地址添加到路由表中。

然后，启用路由功能，使用命令“ip routing”来开启路由功能。

第六步：配置接口配置接口是三层交换机的另一个重要功能。

通过配置接口，可以对接口进行管理和控制。

使用命令“interface [接口名称]”进入指定接口的配置模式。

然后，可以配置接口的IP地址、子网掩码、MTU等属性，使用命令“ip address [IP地址] [子网掩码]”、“mtu [MTU值]”来进行配置。

1.现场情况说明：我这边是一台misgate服务器，下面有五台基于opc通讯的DCS服务器，现场需要做两个配置策略 1 misgate服务器可以和下面五台服务器相互访问 2 下面五台服务器相互之间不能访问图11 misgate服务器可以和下面五台服务器相互访问1 首先你要有根console线，你要有根console线，console线（重要的事说三遍）2 你要有个超级终端，有个超级终端，超级终端（重要的事说三遍,本文档附带超级终端）3 console线连接console口和电脑，打开超级终端，点击新建连接，正确设置波特率、地址位（三层交换机自带设置文档）4 配置VLAN间通过VLANIF接口通信示例（下面的代码是为交换机口分配ip，这个ip也是服务器的默认网关，但是请注意，按着当前步骤配置过后，六个服务器之间实际上是可以相互ping通的，也就是说，这个步骤只是实现了所有网段之间的互联，没有做下面五台服务器之间的隔离，不信的话可以拿两台电脑上试试，按照图一设置参数，然后相互ping）组网需求企业的不同用户拥有相同的业务，且位于不同的网段。

现在相同业务的用户所属的VLAN不相同，需要实现不同VLAN中的用户相互通信。

如图1所示，User1和User2中拥有相同的业务，但是属于不同的VLAN且位于不同的网段。

现需要实现User1和User2互通。

图1 配置VLAN间通过VLANIF接口通信组网图配置思路采用如下的思路配置VLAN间通过VLANIF接口通信：1.创建VLAN，确定用户所属的VLAN。

2.配置接口加入VLAN，允许用户所属的VLAN通过当前接口。

3.创建VLANIF接口并配置IP地址，实现三层互通。

说明：为了成功实现VLAN间互通，VLAN内主机的缺省网关必须是对应VLANIF接口的IP地址。

操作步骤1.配置Switch# 创建VLAN<HUAWEI> system-view[HUAWEI] sysname Switch[Switch] vlan batch 10 30# 配置接口加入VLAN[Switch] interface gigabitethernet0/0/1[Switch-GigabitEthernet0/0/1] port link-type access[Switch-GigabitEthernet0/0/1] port default vlan 10[Switch-GigabitEthernet0/0/1] quit[Switch] interface gigabitethernet 0/0/3[Switch-GigabitEthernet0/0/2] port link-type access[Switch-GigabitEthernet0/0/2] port default vlan 30[Switch-GigabitEthernet0/0/2] quit# 配置VLANIF接口的IP地址[Switch] interface vlanif 10[Switch-Vlanif10] ip address 129.0.0.1 24[Switch-Vlanif10] quit[Switch] interface vlanif 30[Switch-Vlanif20] ip address 129.0.4.1 24[Switch-Vlanif20] quit2.检查配置结果在VLAN10中的主机上配置IP地址为129.0.0.22/24，缺省网关为VLANIF10接口的IP地址129.0.0.1/24。

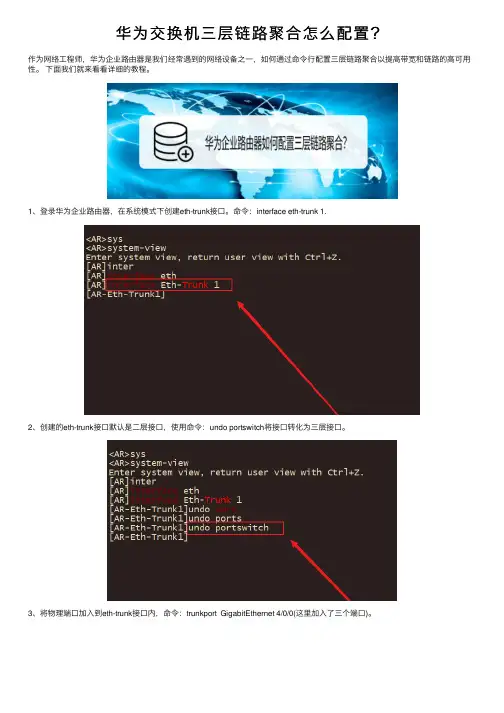

华为交换机三层链路聚合怎么配置？
作为⽹络⼯程师，华为企业路由器是我们经常遇到的⽹络设备之⼀，如何通过命令⾏配置三层链路聚合以提⾼带宽和链路的⾼可⽤性。

下⾯我们就来看看详细的教程。

1、登录华为企业路由器，在系统模式下创建eth-trunk接⼝。

命令：interface eth-trunk 1.
2、创建的eth-trunk接⼝默认是⼆层接⼝，使⽤命令：undo portswitch将接⼝转化为三层接⼝。

3、将物理端⼝加⼊到eth-trunk接⼝内，命令：trunkport GigabitEthernet 4/0/0(这⾥加⼊了三个端⼝)。

4、物理端⼝加⼊完毕，配置eth-trunk的IP地址，请根据实际⽹络规划配置。

5、在对端路由器上进⾏同样的配置，创建eth-trunk，物理端⼝加⼊，配置IP地址。

6、配置完成，查看eth-trunk接⼝的状态，使⽤命令：display eth-trunk 1.
以上就是华为交换机三层链路聚合配置教程，希望⼤家喜欢，请继续关注。

华为三层交换机配置教程按照网络O S I七层模型来划分，可以将交换机划分为二层交换机、三层交换机、多层交换机。

下面是学习啦小编收集整理的华为三层交换机配置教程，希望对大家有帮助~~华为三层交换机配置教程工具/原料s3600三层交换机P C机交换机c o n s o l e线一根方法/步骤l a n g u a g e-m o d e c h i n e s e//切换到中文模式s y s t e m-v i e w//进入系统视图[H3C]d i s p l a y c u r r e n t-c o n f i g u r a t i o n//显示当前配置三层交换配置三层交换机第一步：划分V L A N，并描述v l a n1d e s c r i p t i o n l o c a l-s3600//本交换机使用#v l a n2d e s c r i p t i o n l i n k-t o-j i l i n c e n t r e//吉林省中心#v l a n3d e s c r i p t i o n l i n k-t o-s h a n g j i e c e n t r e//商界分中心内部使用#v l a n4d e s c r i p t i o n l i n k-t o-c h a o y a n g s u o//朝阳所#v l a n5d e s c r i p t i o n l i n k-t o-n a n g u a n s u o//南关所配置三层交换机第二步：给V L A N划网关#i n t e r f a c e V l a n-i n t e r f a c e2d e s c r i p t i o n l i n k t o j i l i n c e n t r ei p a d d r e s s 10.61.242.110 255.255.255.252//省中心指定广域网关、子网掩码#i n t e r f a c e V l a n-i n t e r f a c e3d e s c r i p t i o n l i n k t o s h a n g j i e c e n t r ei p a d d r e s s10.161.134.65255.255.255.192//商界分中心局域网关、子网掩码#i n t e r f a c e V l a n-i n t e r f a c e4d e s c r i p t i o n l i n k t o c h a o y a n g s u oi p a d d r e s s10.61.242.113255.255.255.252//朝阳所广域网关、子网掩码#i n t e r f a c e V l a n-i n t e r f a c e5d e s c r i p t i o n l i n k t o n a n g u a n s u oi p a d d r e s s10.61.242.117255.255.255.252//南关所广域网关、子网掩码配置三层交换机第三步：给V L A N指定端口#i n t e r f a c e E t h e r n e t1/0/2//将交换机的端口2指定给省中心使用d e s c r i p t i o n l i n k t o j i l i n c e n t r ep o r t a c c e s s v l a n2#i n t e r f a c e E t h e r n e t1/0/15-24//将交换机的端口15-24指定给分中心内部使用d e s c r i p t i o n l i n k t o s h a n g j i e c e n t r ep o r t a c c e s s v l a n3#i n t e r f a c e E t h e r n e t1/0/3//将交换机的端口3指定给朝阳所使用d e s c r i p t i o n l i n k t o c h a o y a n g s u op o r t a c c e s s v l a n4#i n t e r f a c e E t h e r n e t1/0/4//将交换机的端口4指定给南关所使用d e s c r i p t i o n l i n k t o n a n g u a n s u op o r t a c c e s s v l a n5配置三层交换机第四步：配置路由协议//配静态路由(只用对远端设备配一条路由即可，本地自通)i p r o u t e 0.0.0.0 0.0.0.0 10.61.242.109//指定所有网段到朝阳所的路由//配置三层交换机朝阳所的反向路由i p r o u t e10.161.134.0255.255.255.010.61.242.114i p r o u t e10.161.135.0255.255.255.010.61.242.114//配置三层交换机南关所的反向路由i p r o u t e10.161.135.0255.255.255.010.61.242.118i p r o u t e10.161.136.0255.255.255.010.61.242.118//省中心配置三层交换机：i p r o u t e10.61.242.0255.255.255.010.61.242.110//朝阳所242.114和南关所242.118共属的242.0指向分中心网关i p r o u t e10.161.134.0255.255.255.010.61.242.110//分中心内部网段指向分中心网关//i p r o u t e10.161.134.0255.255.255.010.61.242.110//i p r o u t e10.161.135.0255.255.255.010.61.242.110//i p r o u t e10.161.136.0255.255.255.010.61.242.110华为三层交换机配置教程。

华为三层交换机5700系列配置⽰例配置说明配置华为交换机的注意事项（针对5700系列）默认情况下，华为设备管理地址为192.168.1.253/24，账号 admin, 密码 admin@如果有web界⾯管理功能，可以尝试使⽤ETH⼝登陆，如果登陆不上，可以按住MODE键6s,重置，打开web登陆功能。

在配三层交换机配置vlan时，默认情况下不同的vlan⽹段是可以通过路由互通的，不⽤额外配置（如思科等设备需要开启ip routing）如果要对端⼝批量操作，如配置vlan，可以先创建⼀个组,使⽤ port-group GROUP-NAME命令创建组，并通过group-member GigabitEthernet 0/0/1 to GigabitEthernet 0/0/20 来批量添加组员，以后需要对这些端⼝操作进⼊此group就可以了。

如果要对不同的vlan⽹络隔离，需要配置ACL策略。

在使⽤PC机进⾏测试时，要关闭⽆线和其他的虚拟⽹卡，并确认关闭防⽕墙，排除测试⼲扰因素。

实现⽅式三层核⼼交换机在配置多个不同⽹段互联时，有以下两种⽅式：1. 单臂路由⽅式: 三层核⼼交换机配置多⽹络vlan，与上联汇聚层设备接⼝使⽤trunk透传，上联防⽕墙或路由器创建⼦接⼝并对应VLAN作为⽹关，vlan间的数据路由在上联设备完成。

单臂路由⽅式：2. 静态路由⽅式: 三层核⼼交换机作为接⼊设备，配置多⽹络vlan，并创建⽹关，上联接⼝配置静态IP，交换机和上联设备添加静态路由，vlan之间的数据路由在接⼊交换机上完成。

静态路由⽅式：设备配置单臂路由⽅式（Trunk）路由器：LAN1: 192.168.1.1下⼀跳地址： 192.168.1.2SW1GE1/0/1: 192.168.1.2 VLAN 1GE1/0/2: TRUNK 允许 VLAN 2 3GE1/0/3: 192.168.4.1 VLAN 4SW2GE1/0/1: TRUNK VLAN 2 3GE1/0/23: 192.168.2.1/24 VLAN 2GE1/0/24: 192.168.3.1/24 VLAN 3SW3默认不⽤配置，充当⼆层交换机配置思路采⽤如下的思路配置汇聚层设备作为⽹关实现不同⽹段⽤户间的通信：配置接⼊交换机，基于接⼝划分VLAN，实现⼆层互通。

华为三层互换机配置步骤一.VLAN配置1. 成立 VLAN<Quidway>sys /进入特权模式[Quidway]vlan 1 /成立 vlan 1[Quidway]ctrl+z /退出 vlan1到一般模式[Quidway]vlan 2 /成立 vlan 2[Quidway]ctrl+z /退出 vlan2到一般模式【注】区分 VLAN，并描绘vlan 1description local-s3600// 本互换机使用vlan 2description link-to-shanxicentre //陕西省中心vlan 3description link-to-shangjiecentre //商界分中心内部使用2.配置端口加入到VLAN[Quidway]vlan 1 /进入vlan 1[Quidway-vlan 1]port Ethernet 0/1 /将端口E0/1加入到vlan1[Quidway-vlan 1] ctrl+z /退出vlan1到一般模式[Quidway]vlan 2 /进入vlan 2[Quidway-vlan 2]port Ethernet 0/2 /将端口E0/2加入到vlan2[Quidway-vlan 2] ctrl+z /退出vlan2到一般模式3. 配置 VLAN的 IP 地点[Quidway]interface vlan 1 /进入接口视图[Quidway-Vlan-interface1]ip address 13.1.1.130 255.255.255.0 /配置VLAN1的IP地点[Quidway-Vlan-interface1]ctrl+z /退出vlan1到一般模式[Quidway]interface vlan 2 /进入接口视图[Quidway-Vlan-interface2]ip address 192.168.2.1 255.255.255.0 /配置VLAN2的IP地点[Quidway-Vlan-interface1]ctrl+z /退出vlan2到一般模式4.配置静态路由/ 静态路由＝网关5.配置上行端口为trunk[Quidway -Ethernet0/1]port link-type trunk/实质中间一般将上行端口设置成trunk属性，同意vlan 透传[Quidway -Ethernet0/1]port trunk permit vlan all/同意全部的vlan 从 E0/3 端口透传通过，也能够指定详细的vlan 值5.端口汇聚配置(1)进入端口 E0/1[Quidway]interface Ethernet 0/1(2)汇聚端口一定工作在全双工模式[Quidway -Ethernet0/1]duplex full(3)汇聚的端口速率要求同样，但不可以是自适应[Quidway -Ethernet0/1]speed 100(4)进入端口 E0/2[Quidway]interface Ethernet 0/2(5)汇聚端口一定工作在全双工模式[Quidway -Ethernet0/2]duplex full(6)汇聚的端口速率要求同样，但不可以是自适应[Quidway -Ethernet0/2]speed 100(7)依据源和目的 MAC 进行端口选择汇聚[Quidway]link-aggregation Ethernet 0/1 to Ether【增补说明】(1)同一个汇聚组中成员端口的链路种类与主端口的链路种类保持一致，即假如主端口为Trunk端口，则成员端口也为Trunk端口；如主端口的链路种类改为Access端口，则成员端口的链路种类也变成Access端口。

华为三层交换机配置教程按照网络OSI七层模型来划分，可以将交换机划分为二层交换机、三层交换机、多层交换机。

下面是小编收集整理的华为三层交换机配置教程，希望对大家有帮助~~华为三层交换机配置教程工具/原料s3600三层交换机PC机交换机console线一根方法/步骤language-modechinese//切换到中文模式system-view//进入系统视图[H3C]displaycurrent-configuration//显示当前配置三层交换配置三层交换机第一步：划分VLAN，并描述vlan1descriptionlocal-s3600//本交换机使用#vlan2descriptionlink-to-jilincentre//吉林省中心#vlan3descriptionlink-to-shangjiecentre//商界分中心内部使用#vlan4descriptionlink-to-chaoyangsuo//朝阳所#vlan5descriptionlink-to-nanguansuo//南关所配置三层交换机第二步：给VLAN划网关#interfaceVlan-interface2descriptionlinktojilincentreipaddress10.61.242.110255.255.255.252//省中心指定广域网关、子网掩码#interfaceVlan-interface3descriptionlinktoshangjiecentreipaddress10.161.134.65255.255.255.192//商界分中心局域网关、子网掩码#interfaceVlan-interface4descriptionlinktochaoyangsuoipaddress10.61.242.113255.255.255.252//朝阳所广域网关、子网掩码#interfaceVlan-interface5descriptionlinktonanguansuoipaddress10.61.242.117255.255.255.252//南关所广域网关、子网掩码配置三层交换机第三步：给VLAN指定端口#interfaceEthernet1/0/2//将交换机的端口2指定给省中心使用descriptionlinktojilincentreportaccessvlan2#interfaceEthernet1/0/15-24//将交换机的端口15-24指定给分中心内部使用descriptionlinktoshangjiecentreportaccessvlan3#interfaceEthernet1/0/3//将交换机的端口3指定给朝阳所使用descriptionlinktochaoyangsuoportaccessvlan4#interfaceEthernet1/0/4//将交换机的端口4指定给南关所使用descriptionlinktonanguansuoportaccessvlan5配置三层交换机第四步：配置路由协议//配静态路由(只用对远端设备配一条路由即可，本地自通)iproute0.0.0.00.0.0.010.61.242.109//指定所有网段到朝阳所的路由//配置三层交换机朝阳所的反向路由iproute10.161.134.0255.255.255.010.61.242.114iproute10.161.135.0255.255.255.010.61.242.114//配置三层交换机南关所的反向路由iproute10.161.135.0255.255.255.010.61.242.118iproute10.161.136.0255.255.255.010.61.242.118//省中心配置三层交换机：iproute10.61.242.0255.255.255.010.61.242.110//朝阳所242.114和南关所242.118共属的242.0指向分中心网关iproute10.161.134.0255.255.255.010.61.242.110//分中心内部网段指向分中心网关//iproute10.161.134.0255.255.255.010.61.242.110//iproute10.161.135.0255.255.255.010.61.242.110//iproute10.161.136.0255.255.255.010.61.242.110 华为三层交换机配置教程相关文章：1.三层交换机配置的实例教程2.华为路由器配置详细教程3.h3c交换机配置步骤教程4.华为交换机如何配置端口镜像5.华为交换机配置命令。

华为华三三层交换机配置展开全文华为三层交换机配置方法（1）本文以华为华三通信的H3C S3600-28P-SI为例，配置前首先要确定型号后缀是SI还是EI，EI的支持所有协议，SI的不支持OSPS动态协议，因此SI配置路由时可以使用静态协议和RIP协议，具体配置如下：<H3C>system-view //进入系统视图[H3C]display current-configuration //显示当前配置//以下开始配置//第一步：划分VLAN，并描述vlan 1description local-S3600vlan 2description link-to-wenquanvlan 3description link-to-ruzhouvlan 4description link-to-xiaotunvlan 5description link-to-baofengvlan 6description link-to-pingxivlan 7description link-to-pingnanvlan 8description Uplink-to-Putianvlan 9description link-to-pingxicentre//第二步：给VLAN 划网关interface Vlan-interface2description link to wenquanip address 10.41.77.41 255.255.255.192 interface Vlan-interface3description link to ruzhouip address 10.41.77.105 255.255.255.192 interface Vlan-interface4description link to xiaotunip address 10.41.77.169 255.255.255.192 interface Vlan-interface5description link to baofengip address 10.41.77.233 255.255.255.192 interface Vlan-interface6description link to pingxiip address 10.41.78.41 255.255.255.192 interface Vlan-interface7description link to pingnanip address 10.41.78.105 255.255.255.192 interface Vlan-interface8description uplink to putianip address 10.41.244.102 255.255.255.252 interface Vlan-interface9description link to pingxicentreip address 10.41.80.233 255.255.255.192 //第三步：给VLAN 指定端口interface Ethernet1/0/2description link to wenquanport access vlan 2interface Ethernet1/0/3description link to ruzhouport access vlan 3interface Ethernet1/0/4description link to xiaotunport access vlan 4interface Ethernet1/0/5description link to baofengport access vlan 5interface Ethernet1/0/6description link to pingxiport access vlan 6interface Ethernet1/0/7description link to pingnanport access vlan 7interface Ethernet1/0/8description uplink to putianport access vlan 8interface Ethernet1/0/9 to Ethernet1/0/24 description link to pingxicentreport access vlan 9//第四步：配置路由协议//（1）用RIP配动态路由ripnetwork 10.41.77.41network 10.41.77.105network 10.41.77.169network 10.41.77.233network 10.41.78.41network 10.41.78.105network 10.41.80.233network 10.41.244.102//（2）配静态路由（只用对远华为三层交换机配置命令分类:默认栏目2007.6.2 07:28 作者：weiwei2501 | 评论：1 | 阅读：0Enable //进入私有模式Configure terminal //进入全局模式service password-encryption //对密码进行加密hostname Catalyst 3550-12T1 //给三层交换机定义名称enable password 123456. //enable密码Enable secret 654321 //enable的加密密码（应该是乱码而不是654321这样）Ip subnet-zero //允许使用全0子网（默认都是打开的）Ip name-server 172.16.8.1 172.16.8.2 //三层交换机名字Catalyst 3550-12T1对应的IP地址是172.16.8.1Service dhcp //提供DHCP服务ip routing //启用三层交换机上的路由模块ExitVtp mode server //定义VTP工作模式为sever模式Vtp domain centervtp //定义VTP域的名称为centervtpVlan 2 name vlan2 //定义vlan并给vlan取名（如果不取名的话，vlan2的名字应该是vlan002）Vlan 3 name vlan3Vlan 4 name vlan4Vlan 5 name vlan5Vlan 6 name vlan6Vlan 7 name vlan7Vlan 8 name vlan8Vlan 9 name vlan9Exitinterface Port-channel 1 //进入虚拟的以太通道组1Interface gigabitethernet 0/1 //进入模块0上的吉比特以太口1 channel-group 1 mode on //把这个接口放到快速以太通道组1中Interface gigabitethernet 0/2 //同上channel-group 1 mode onport-channel load-balance src-dst-ip //定义快速以太通道组的负载均衡方式（依靠源和目的IP的方式）interface gigabitethernet 0/3 //进入模块0上的吉比特以太口3interface gigabitethernet 0/4 //同上interface gigbitethernet 0/5 //同上interface gigbitethernet 0/6 //同上interface gigbitethernet 0/7 //进入模块0上的吉比特以太口7 no shutdownspanning-tree vlan 6-9 cost 1000 //在生成树中，vlan6-9的开销定义为10000interface range gigabitethernet 0/8 – 10 //进入模块0上的吉比特以太口8,9,10no shutdownspanning-tree portfast //在这些接口上使用portfast（使用portfast以后，在生成树的时候不参加运算，直接成为转发状态）interface gigabitethernet 0/11 //进入模块0上的吉比特以太口11interface gigabitethernet 0/12 //同上interface vlan 1 //进入vlan1的逻辑接口（不是物理接口，用来给vlan做路由用）ip address 172.16.1.7 255.255.255.0 //配置IP地址和子网掩码no shutdownstandby 1 ip 172.16.1.9 //开启了冗余热备份（HSRP），冗余热备份组1，虚拟路由器的IP地址为172.16.1.9standby 1 priority 110 preempt //定义这个三层交换机在冗余热备份组1中的优先级为110，preempt是用来开启抢占模式interface vlan 2 //同上ip address 172.16.2.252 255.255.255.0no shutdownstandby 2 ip 172.16.2.254standby 2 priority 110 preemptip access-group 101 in //在入方向上使用扩展的访问控制列表101interface vlan 3 //同上ip address 172.16.3.252 255.255.255.0no shutdownstandby 3 ip 172.16.3.254standby 3 priority 110 preemptip access-group 101 ininterface vlan 4 //同上ip address 172.16.4.252 255.255.255.0no shutdownstandby 4 ip 172.16.4.254standby 4 priority 110 preemptip access-group 101 ininterface vlan 5ip address 172.16.5.252 255.255.255.0 no shutdownstandby 5 ip 172.16.5.254standby 5 priority 110 preemptip access-group 101 ininterface vlan 6ip address 172.16.6.252 255.255.255.0 no shutdownstandby 6 ip 172.16.6.254standby 6 priority 100 preemptinterface vlan 7ip address 172.16.7.252 255.255.255.0 no shutdownstandby 7 ip 172.16.7.254standby 7 priority 100 preemptinterface vlan 8ip address 172.16.8.252 255.255.255.0 no shutdownstandby 8 ip 172.16.8.254standby 8 priority 100 preemptinterface vlan 9ip address 172.16.9.252 255.255.255.0 no shutdownstandby 9 ip 172.16.9.254standby 9 priority 100 preemptaccess-list 101 deny ip any 172.16.7.0 0.0.0.255 //扩展的访问控制列表101access-list 101 permit ip any anyInterface vlan 1 //进入vlan1这个逻辑接口Ip helper-address 172.16.8.1 //可以转发广播（helper－address的作用就是把广播转化为单播，然后发向172.16.8.1）Interface vlan 2Ip helper-address 172.16.8.1Interface vlan 3ip helper-address 172.16.8.1interface vlan 4ip helper-address 172.16.8.1interface vlan 5ip helper-address 172.16.8.1interface vlan 6ip helper-address 172.16.8.1interface vlan 7ip helper-address 172.16.8.1interface vlan 9ip helper-address 172.16.8.1router rip //启用路由协议RIPversion 2 //使用的是RIPv2，如果没有这句，则是使用RIPv1network 172.16.0.0 //宣告直连的网段exitip route 0.0.0.0 0.0.0.0 172.16.9.250 //缺省路由，所有在路由表中没有办法匹配的数据包，都发向下一跳地址为172.16.9.250这个路由器line con 0line aux 0line vty 0 15 //telnet线路（路由器只有5个，是0-4）password 12345678 //login密码loginendcopy running-config startup-config 保存配置cisco 3550Switch# configure terminalSwitch(config)#vtp mode transparentSwitch(config)#vlan 10Switch(config-vlan)# name vlan10Switch(config)#exitSwitch(config)#vlan 11Switch(config-vlan)name vlan11Switch(config-vlan)endSwitch#configure terminalSwitch(config)#interface fastethernet0/9Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 10Switch(config-if)#exitSwitch(config)#interface fastethernet0/10Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 10Switch(config-if)#exitSwitch(config)#interface fastethernet0/11Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 11Switch(config-if)#exitSwitch(config)#interface fastethernet0/12Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 11Switch(config-if)#exitSwitch(config)#interface vlan10Switch(config-if)#ip address 192.168.0.1 255.255.255.0Switch(config-if)#no shutdownSwitch(config-if)#exitSwitch(config)#interface vlan11Switch(config-if)#ip address 192.168.1.1 255.255.255.0Switch(config-if)#no shutdownSwitch(config-if)#exitSwitch(config)#ip routingSwitch(config)#ip forward-protocol udpSwitch(config)#inter vlan 10ip helper 172.16.11.255 //这个命令又是什么意思？是不是转发整个网段的UDP协议？为什么用到了172.16.11.255这个地址？Switch(config)#exitSwitch(config)#inter vlan 11Switch(config-if)#ip helper 172.16.10.255 //同上？Switch(config-if)#exitSwitch(config)#ip route 0.0.0.0 0.0.0.0 Vlan10Switch(config)#ip route 0.0.0.0 0.0.0.0 Vlan11Switch(config)#conf tSwitch(config)#access-list 103 permit ip 172.16.11.00.0.0.255 172.16.10.0 0.0.0.255Switch(config)#access-list 103 permit udp any any eq bootpc Switch(config)#access-list 103 permit udp any any eq tftpSwitch(config)#access-list 103 permit udp any eq bootpc any Switch(config)#access-list 103 permit udp any eq tftp anySwitch(config)#inter vlan 10Switch(config-if)#ip directed-broadcast 103 //请解释一下这个的具体含义，本人不是太明白，懂一点意思（直接广播这个列表？是不是）Switch(config-if)#exitSwitch(config)#access-list 104 permit ip 172.16.10.0 0.0.0.255 172.16.11.0 0.0.0.255Switch(config)#access-list 104 permit udp any any eq bootpc Switch(config)#access-list 104 permit udp any any eq tftpSwitch(config)#access-list 104 permit udp any eq bootpc any Switch(config)#access-list 104 permit udp any eq tftp anySwitch(config)#inter vlan 11Switch(config-if)#ip directed-broadcast 104 //同上Switch(config)#endSwitch#copy run star华为三层交换机配置实例一例华为三层交换机配置实例一例服务器1双网卡，内网IP:192.168.0.1，其它计算机通过其代理上网PORT1属于VLAN1PORT2属于VLAN2PORT3属于VLAN3VLAN1的机器可以正常上网配置VLAN2的计算机的网关为：192.168.1.254配置VLAN3的计算机的网关为：192.168.2.254即可实现VLAN间互联如果VLAN2和VLAN3的计算机要通过服务器1上网则需在三层交换机上配置默认路由系统视图下：ip route-static 0.0.0.0 0.0.0.0 192.168.0.1然后再在服务器1上配置回程路由进入命令提示符route add 192.168.1.0 255.255.255.0 192.168.0.254route add 192.168.2.0 255.255.255.0 192.168.0.254这个时候vlan2和vlan3中的计算机就可以通过服务器1访问internet了~~华为路由器与CISCO路由器在配置上的差别＂华为路由器与同档次的CISCO路由器在功能特性与配置界面上完全一致，有些方面还根据国内用户的需求作了很好的改进。
