冲压工艺学弯曲工艺与模具设计引言冲压工艺是一种常用的金属板材成型方法，其中弯曲工艺是常见的冲压工艺之一。
通过弯曲工艺，可以将金属板材弯折成所需的形状，用于制造各种零部件和产品。
而在冲压弯曲过程中，模具的设计和选择对于成品质量和效率起着至关重要的作用。
本文探讨了冲压工艺学中的弯曲工艺以及与之相关的模具设计原则和要点。
冲压弯曲工艺冲压弯曲是通过施加压力使金属板材弯曲或折叠成所需形状的一种工艺。
其主要过程包括：切割、弯曲和折叠。
下面分别介绍这些过程的一些关键要点。
切割切割是冲压弯曲的第一步，它的目的是从金属板材中切割出所需的形状。
常用的切割方法有剪切、切割、切割和激光切割等。
选择合适的切割方法要考虑到金属板材的材料、厚度和形状等因素。
弯曲弯曲是冲压弯曲的核心过程，通过施加力使金属板材弯曲成所需的形状。
弯曲的关键要点包括：弯曲角度、弯曲半径和弯曲方向。
弯曲角度是指金属板材与原始平面之间的夹角；弯曲半径是指弯曲过程中模具与金属板材之间的半径；弯曲方向是指金属板材弯曲时所受到的外力相对于模具的位置。
合理选择这些参数，可以保证弯曲后的金属板材符合设计要求。
折叠折叠是将金属板材通过弯曲工艺折叠成所需形状的过程。
折叠通常需要搭配使用额外的模具来实现。
在折叠过程中，要注意保持金属板材的平整和对称性，以确保成品的质量。
模具设计原则模具是冲压工艺中不可或缺的一部分，其设计对于冲压弯曲工艺的成功与否起着决定性作用。
以下是一些模具设计的原则和要点。
弯曲角度和半径在设计模具时，要根据产品的要求确定弯曲角度和半径。
合理选择弯曲角度和半径可以避免金属板材在弯曲过程中的过度拉伸、裂纹和变形等问题。
模具结构模具的结构设计要简单、实用，并考虑到易于加工和维修。
模具应具备足够的刚度和强度，以抵抗弯曲过程中产生的冲击力和压力。
此外，模具的表面也应平整、光滑，以确保成品的表面质量。
润滑剂在冲压弯曲过程中，使用适量的润滑剂可以减少摩擦力和磨损，提高金属板材的表面质量和模具的使用寿命。

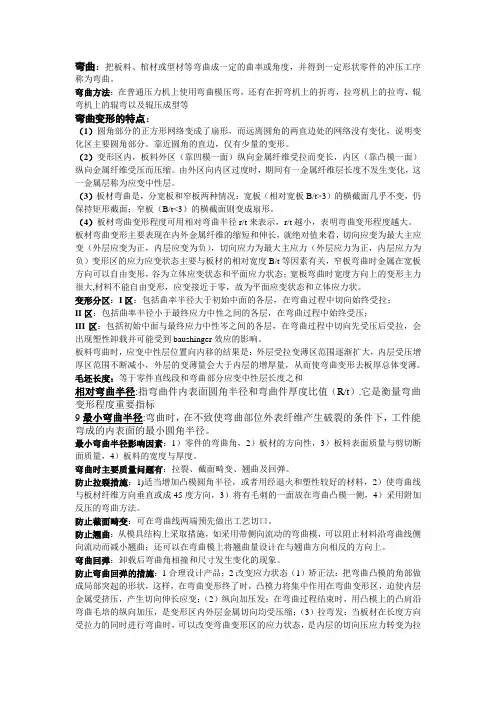

弯曲：把板料、棺材或型材等弯曲成一定的曲率或角度，并得到一定形状零件的冲压工序称为弯曲。
弯曲方法：在普通压力机上使用弯曲模压弯，还有在折弯机上的折弯，拉弯机上的拉弯，辊弯机上的辊弯以及辊压成型等弯曲变形的特点：（1）圆角部分的正方形网络变成了扇形，而远离圆角的两直边处的网络没有变化，说明变化区主要圆角部分。
靠近圆角的直边，仅有少量的变形。
（2）变形区内，板料外区（靠凹模一面）纵向金属纤维受拉而变长，内区（靠凸模一面）纵向金属纤维受压而压缩。
由外区向内区过度时，期间有一金属纤维层长度不发生变化，这一金属层称为应变中性层。
（3）板材弯曲是，分宽板和窄板两种情况：宽板（相对宽板B/t>3）的横截面几乎不变，仍保持矩形截面；窄板（B/t<3）的横截面则变成扇形。
（4）板材弯曲变形程度可用相对弯曲半径r/t来表示，r/t越小，表明弯曲变形程度越大。
板材弯曲变形主要表现在内外金属纤维的缩短和伸长，就绝对值来看，切向应变为最大主应变（外层应变为正，内层应变为负），切向应力为最大主应力（外层应力为正，内层应力为负）变形区的应力应变状态主要与板材的相对宽度B/t等因素有关，窄板弯曲时金属在宽板方向可以自由变形，谷为立体应变状态和平面应力状态；宽板弯曲时宽度方向上的变形主力很大,材料不能自由变形，应变接近于零，故为平面应变状态和立体应力状。
变形分区：I区：包括曲率半径大于初始中面的各层，在弯曲过程中切向始终受拉；II区：包括曲率半径小于最终应力中性之间的各层，在弯曲过程中始终受压；III区：包括初始中面与最终应力中性岑之间的各层，在弯曲过程中切向先受压后受拉，会出现塑性卸载并可能受到baushinger效应的影响。
板料弯曲时，应变中性层位置向内移的结果是：外层受拉变薄区范围逐渐扩大，内层受压增厚区范围不断减小，外层的变薄量会大于内层的增厚量，从而使弯曲变形去板厚总体变薄。
毛坯长度：等于零件直线段和弯曲部分应变中性层长度之和相对弯曲半径:指弯曲件内表面圆角半径和弯曲件厚度比值（R/t）.它是衡量弯曲变形程度重要指标9最小弯曲半径:弯曲时，在不致使弯曲部位外表纤维产生破裂的条件下，工件能弯成的内表面的最小圆角半径。
