最新第2章 基本放大电路习题及答案上课讲义

  • 格式：doc
  • 大小：11.70 MB
  • 文档页数：39

第2章基本放大电路一、选择题(注:在每小题的备选答案中选择适合的答案编号填入该题空白处,多选或不选按选错论)1 在基本放大电路的三种组态中：①输入电阻最大的放大电路是；②输入电阻最小的放大电路是；③输出电阻最大的是；④输出电阻最小的是；⑤可以实现电流放大的是；⑥电流增益最小的是；⑦可以实现电压放大的是；⑧可用作电压跟随器的是；⑨实现高内阻信号源与低阻负载之间较好的配合的是；⑩可以实现功率放大的是。

A.共射放大电路B.共基放大电路 C.共集放大电路 D.不能确定2 在由NPN晶体管组成的基本共射放大电路中，当输入信号为1kHz,5mV的正弦电压时，输出电压波形出现了底部削平的失真，这种失真是。

A.饱和失真B.截止失真C.交越失真D.频率失真3 晶体三极管的关系式iE =f(uEB)|uCB代表三极管的。

A.共射极输入特性B.共射极输出特性C.共基极输入特性D.共基极输出特性4 在由PNP晶体管组成的基本共射放大电路中，当输入信号为1kHz,5mV的正弦电压时，输出电压波形出现了顶部削平的失真，这种失真是。

A．饱和失真 B.截止失真 C.交越失真 D.频率失真5 对于基本共射放大电路，试判断某一参数变化时放大电路动态性能的变化情况(A.增大，B.减小，C.不变)，选择正确的答案填入空格。

1).Rb 减小时，输入电阻Ri。

2).Rb 增大时，输出电阻Ro。

3).信号源内阻Rs增大时，输入电阻Ri。

4).负载电阻RL增大时，电压放大倍数||||o us s U A U 。

5).负载电阻R L 减小时，输出电阻R o 。

6.有两个放大倍数相同、输入和输出电阻不同的放大电路A 和B ，对同一个具有内阻的信号源电压进行放大。

在负载开路的条件下测得A 的输出电压小。

这说明A 的 。

A.输入电阻大B.输入电阻小C.输出电阻大D.输出电阻小7．三极管的穿透电流I CEO 是集-基反向饱和电流的 倍. A. a B. 1+β C. β8．如图1所示的电路中的三极管为硅管，β=50，通过估算,可判断电路工作在______区。

如图2所示的电路中的三极管为硅管，β=50，通过估算,可判断电路工作在______区。

如图3所示的电路中的三极管为硅管，β=50，通过估算,可判断电路工作在______区。

A. 放大区B.饱和区C. 截止区图 1 图 2 图3 图49 如图4所示放大电路中，①若R b =100kΩ，Rc=1.5kΩ，三极管的β=80，在静态时，该三极管处于_________； A. 放大状态 B. 饱和状态 C. 截止状态 D. 倒置工作状态②集电极电阻R c 的作用是_________； A. 放大电流 B. 调节I BQC. 防止输出信号交流对地短路，把放大了的电流转换成电压D. 调节I CQ ③用直流电压表测得V CE ≈V CC ，可能是因为______；A.R b 开路 B.R L 短路 C.R c 开路D.R b 过小④若V CC ≈12V , R c ＝2kΩ, I C 计算值为1mA ，用直流电压表测得V CE ＝8V ，这说明_______；A. 工作正常B. 三极管c －e 极间开路C. 三极管b －e 极间开路D. 电容C 2短路⑤当R c 、R b 的参数分别为_________时，该电路的静态工作点处在放大区，β=100；A. 5.6kΩ,10kΩB. 5.6kΩ,510kΩC. 5.6kΩ,1MΩD. 100kΩ,1MΩ⑥若仅当Rb 增加时，VCEQ将______；若仅当Rc 减小时，VCEQ将______；若仅当RL增加时，VCEQ 将_____；若仅当β减小（换三极管）时，VCEQ将_____。

A. 增大 B. 减小 C. 不变⑦若该电路原来发生了非线性失真，但在减小Rb以后，失真消失了，这失真必是_____；⑧若原来没有发生非线性失真，然而在换上一个β比原来大的三极管后，失真出现了，这个失真必定是_______； A. 截止失真 B. 饱和失真 C. 双重失真 D. 交越失真⑨设VCC =12V，三极管β=50，V BE=0.7V，若要求ICQ =2mA，VCEQ=4V，则Rb=______；Rc =______。

A.360kΩ B.180kΩC.200kΩD.282.5kΩE.2kΩF.4kΩG.8kΩ H.5.6kΩ10 根据放大电路的组成原则，在下图5所示各电路中只有图_________具备放大条件。

A. a)B. b)C. c)D. d)图5 11在下图6所示的各放大电路中，能实现正常放大的电路是_________。

图6 12在如图7所示射级偏置电路中，若上偏流电阻R b1短路，则该电路中的三极管处于______。

A. 放大状态B. 饱和状态C. 截止状态D. 倒置工作状态图7图8 13 在如图8所示共射放大电路中，三极管β＝50，V BE ＝－0.2。

问：当开关与A 处相接时，三极管处于_________状态；当开关与B 处相接时，三极管处于_________状态。

A. 放大区B.饱和区C. 截止区D. 倒置14图9 (b)示出了图9 (a)固定偏流放大电路中三极管的输出特性及交、直流负载线，可求得电源电压V CC 为_________。

A. 6V B.7V C. 8V D. 7.5V可求得电阻R b 的值为_________。

A. 420kΩ B. 300kΩ C. 200kΩ D. 268kΩ可求得电阻R c 的值为_________。

A. 3kΩ B. 5kΩ C. 4kΩ D. 3.3kΩ试求输出电压的最大不失真幅度为_________。

A. 1V B. 1.6V C. 2V D. 2.4V图9 15图10所示放大电路中，已知V CC =12V ，R b1=27kΩ，R c =2kΩ，R e =1kΩ，V BE =0.7V,现要求 静态电流I CQ =3mA ，则R b2=_________。

A. 12kΩ B. 10kΩ C. 8kΩ D. 16kΩ当室温升高时，其V CEQ _______。

A. 增大 B. 减小 C. 不变（或基本不变） D. 不定 16下图所画出对应放大电路的H 参数小信号等效电路正确的为_________。

图1017共集电极放大电路如图12所示. 设电路中三极管的β=100，V BE =0.6V 用小信号模型分析法可计算得电路的输入电阻R i 为_________。

A. 3.3kΩ B. 3.8kΩ C. 1.47kΩ D. 5.1kΩ18放大电路如图13所示。

已知图中Rb1=10kΩ，Rb2=2.5kΩ，Rc=2kΩ，Re=750Ω，RL =1.5kΩ，Rs=10kΩ，VCC=15V，β =150。

设C1、C2、C3都可视为交流短路，用小信号模型分析法可计算得电路的电压增益A V为_____。

A. -85.7 B. 78 C. 80 D. 60用小信号模型可计算Ri 为_________。

A.0.852kΩ B. 0.6kΩ C. 10kΩ D.2.5kΩ用小信号模型可计算Ro 为_________。

A.2kΩ B. 1kΩ C. 1.5kΩ D.2.5kΩ19图14所示由PNP型锗三极管组成的共射放大电路的β=150，V CES=0.2V,用H参数小信号模型可求得电压放大倍数为________。

A. -158 B. 78 C. -180 D. 120用H参数小信号模型可求得输入电阻为_______。

A. 2kΩ B. 4kΩ C. 5.6kΩD. 22kΩ用H参数小信号模型可求得输出电阻为_______。

A.2kΩ B.2.2kΩ C.5.6kΩD.22kΩ二、填空题1用万用表判别处于正常放大工作的某个晶体管的类型与三个电极时，测出最为方便。

2三极管工作有三个区域，在放大区时，偏置为和；饱和区，偏置为和；截止区，偏置为和。

3温度升高时，晶体管的共射输入特性曲线将，输出特性曲线将，而且输出特性曲线之间的间隔将。

4某放大电路的负载开路时的输出电压为4V，接入3K的负载电阻后输出电压降为3V，这说明放大电路的输出电阻为。

5有两个共射极放大电路。

已知A V1=-50（开路电压增益），R i1=2kΩ，R o1=5.1kΩ；A V2=–40，R i2=5.1kΩ，R o2=10kΩ。

现将两个放大电路用电容耦合到一起构成两级放大电路,并接10kΩ的负载，则两级放大电路的总电压增益A V=_ __ ，输入电阻R i=_ __，输出电阻R o=__ _ ，输出与输入信号的相位______。

三、判断题1．三极管输入电阻r be与静态电流I E的大小有关，因而r be是直流电阻。

（）2．放大电路的静态是指：（1）输入端开路时的状态；（）（2）输入交流信号且幅值为零时的状态。

（）3.共集放大电路的电压放大倍数总是小于1，故不能用来实现功率放大。

（）4. 只有电路既放大电流又放大电压，才称其有放大作用；（）5. 可以说任何放大电路都有功率放大作用；（）6. 放大电路中输出的电流和电压都是由有源元件提供的；（）7. 电路中各电量的交流成分是交流信号源提供的；（）8. 放大电路必须加上合适的直流电源才能正常工作；（）9. 由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化；（）10. 只要是共射放大电路，输出电压的底部失真都是饱和失真。

（）11晶体管的输入电阻rbe 是一个动态电阻，故它与静态工作点无关。

（）12在基本共射放大电路中，若晶体管的β增大一倍，则电压放大倍数也相应地增大一倍。

（）13．在图15所示电路中，已知晶体管的＝100，r be＝1kΩ，iU＝20mV；静态时U BEQ＝0.7V，图U CEQ ＝4V ，I BQ ＝20μA 。

判断下列结论是否正确，凡对的在括号内打“”，否则打“×”。

(1)342002010u A -=-=-⨯ ( ) (2)45.710.7u A =-≈( )(3)10055001uA ⨯=-=- ( ) (4)100 2.52501uA ⨯=-=- ( )(5)20k Ω1k Ω20i R == ( )(6)0.7k Ω35k Ω0.02iR == ( ) (7)3k ΩiR ≈ ( )(8)1k ΩiR ≈ ( ) (9)o5k ΩR ≈ ( )(10)o 2.5k ΩR ≈ ( ) (11)20mVSV ≈ ( )(12)60mV SV ≈ ( )四、计算题1、试分析图4.1所示各电路是否能够放大正弦交流信号，简述理由。

设图中所有电容对交流信号均可视为短路。

图4.12分别改正图4.2所示各电路中的错误，使它们有可能放大正弦波信号。

合集下载

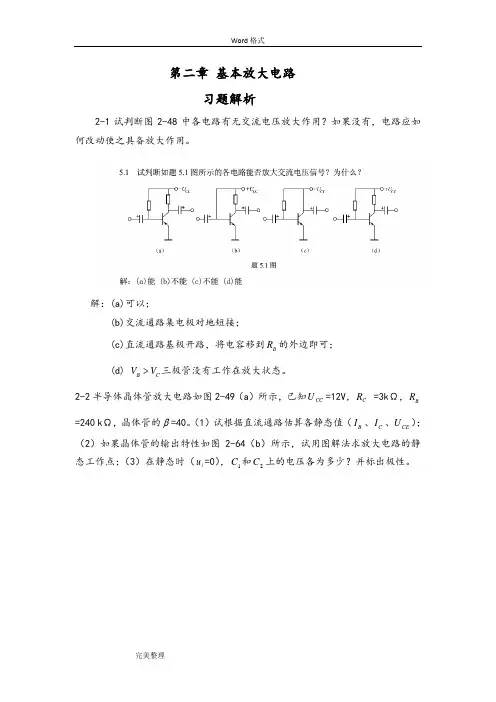

电子技术(康润生)第二章基本放大电路答案

电子技术(康润生)第二章基本放大电路答案

第二章 基本放大电路 习题解析2-1试判断图2-48中各电路有无交流电压放大作用？如果没有，电路应如何改动使之具备放大作用。

解：(a)可以；(b)交流通路集电极对地短接；(c)直流通路基极开路，将电容移到B R 的外边即可； (d) B C V V >三极管没有工作在放大状态。

2-2半导体晶体管放大电路如图2-49（a ）所示，已知CC U =12V ，C R =3k Ω，B R =240 k Ω，晶体管的β=40。

（1）试根据直流通路估算各静态值（B I 、C I 、CE U ）；（2）如果晶体管的输出特性如图2-64（b ）所示，试用图解法求放大电路的静态工作点；（3）在静态时（i u =0），1C 和2C 上的电压各为多少？并标出极性。

解：(1)由电路的直流通路可知：120.05240400.05212326CC BE CC B b b C B CE CC c C U U U I mA R R I I mA U U R I Vβ-=≈====⨯==-=-⨯=(2)在图中画出方程为CE CC c C U U R I =-的直线，和50B I A μ=的曲线交点即为静态工作点。

(3)120.7,C C CE U V U U ==，极性如图中所示。

2-3在题2-2中，若使CE U =3V ，B R 应变为多少？若改变B R ，使C I =1.5mA,B R 应等于多少？在图上分别标出静态工作点。

解：CE CC C C U U R I =-4012316012340123201.5CC CE CCC B C BCC CB CC CE CCB CU U U I I R R U R R k U U U R k I ββββ-∴===⨯⨯∴===Ω--⨯===Ω2-4在图2-49（a ）中，若CC U =12V ，要求静态值CE U =5V ，C I =2mA 。

试求CR 和B R 的阻值。

设晶体管的放大倍数β=40。

第2章 基本放大电路习题及答案

第2章 基本放大电路习题及答案

第2章 基本放大电路一、选择题(注:在每小题的备选答案中选择适合的答案编号填入该题空白处,多选或不选按选错论) 1 在基本放大电路的三种组态中：①输入电阻最大的放大电路是 ；②输入电阻最小的放大电路是 ；③输出电阻最大的是 ；④输出电阻最小的是 ； ⑤可以实现电流放大的是 ；⑥电流增益最小的是 ；⑦可以实现电压放大的是 ；⑧可用作电压跟随器的是 ；⑨实现高内阻信号源与低阻负载之间较好的配合的是 ；⑩可以实现功率放大的是 。

A.共射放大电路B.共基放大电路C.共集放大电路D.不能确定 2 在由NPN 晶体管组成的基本共射放大电路中，当输入信号为1kHz,5mV 的正弦电压时，输出电压波形出现了底部削平的失真，这种失真是 。

A.饱和失真B.截止失真C.交越失真D.频率失真 3 晶体三极管的关系式i E =f(u EB )|u CB 代表三极管的 。

A.共射极输入特性B.共射极输出特性C.共基极输入特性D.共基极输出特性 4 在由PNP 晶体管组成的基本共射放大电路中，当输入信号为1kHz,5mV 的正弦电压时，输出电压波形出现了顶部削平的失真，这种失真是 。

A ．饱和失真 B.截止失真 C.交越失真 D.频率失真5 对于基本共射放大电路，试判断某一参数变化时放大电路动态性能的变化情况(A.增大，B.减小，C.不变)，选择正确的答案填入空格。

1).R b 减小时，输入电阻R i 。

2).R b 增大时，输出电阻R o 。

3).信号源内阻R s 增大时，输入电阻R i 。

4).负载电阻R L 增大时，电压放大倍数||||o us sU A U 。

5).负载电阻R L 减小时，输出电阻R o 。

6.有两个放大倍数相同、输入和输出电阻不同的放大电路A 和B ，对同一个具有内阻的信号源电压进行放大。

在负载开路的条件下测得A 的输出电压小。

这说明A 的 。

A.输入电阻大 B.输入电阻小 C.输出电阻大 D.输出电阻小7．三极管的穿透电流I CEO是集-基反向饱和电流的倍. A. a B. 1+β C. β8．如图1所示的电路中的三极管为硅管，β=50，通过估算,可判断电路工作在______区。

第2章-基本放大电路习题及答案

第2章-基本放大电路习题及答案

第2章-基本放大电路习题及答案第2章基本放大电路一、选择题(注:在每小题的备选答案中选择适合的答案编号填入该题空白处,多选或不选按选错论)1 在基本放大电路的三种组态中：①输入电阻最大的放大电路是；②输入电阻最小的放大电路是；③输出电阻最大的是；④输出电阻最小的是；⑤可以实现电流放大的是；⑥电流增益最小的是；⑦可以实现电压放大的是；⑧可用作电压跟随器的是；⑨实现高内阻信号源与低阻负载之间较好的配合的是；⑩可以实现功率放大的是。

A.共射放大电路B.共基放大电路C.共集放大电路D.不能确定2 在由NPN晶体管组成的基本共射放大电路中，当输入信号为1kHz,5mV的正弦电压时，输出电压波形出现了底部削平的失真，这种失真是。

A.饱和失真B.截止失真C.交越失真 D.频率失真3 晶体三极管的关系式i E=f(u EB)|u CB代表三极管的。

A.共射极输入特性B.共射极输出特性C.共基极输入特性D.共基极输出特性4 在由PNP晶体管组成的基本共射放大电路中，12当输入信号为1kHz,5mV 的正弦电压时，输出电压波形出现了顶部削平的失真，这种失真是 。

A ．饱和失真 B.截止失真 C.交越失真 D.频率失真5 对于基本共射放大电路，试判断某一参数变化时放大电路动态性能的变化情况(A.增大，B.减小，C.不变)，选择正确的答案填入空格。

1).R b 减小时，输入电阻R i 。

2).R b 增大时，输出电阻R o 。

3).信号源内阻R s 增大时，输入电阻R i 。

4).负载电阻R L 增大时，电压放大倍数||||ouss U A U 。

5).负载电阻R L 减小时，输出电阻R o 。

6.有两个放大倍数相同、输入和输出电阻不同的放大电路A 和B ，对同一个具有内阻的信号源电压进行放大。

在负载开路的条件下测得A的输出电压小。

这说明A 的 。

A.输入电阻大B.输入电阻小C.输出电阻大 D.输出电阻小7．三极管的穿透电流I CEO 是集-基反向饱和电流的 倍. A. a B. 1+β C. β8．如图1所示的电路中的三极管为硅管，β=50，通过估算,可判断电路工作在______区。

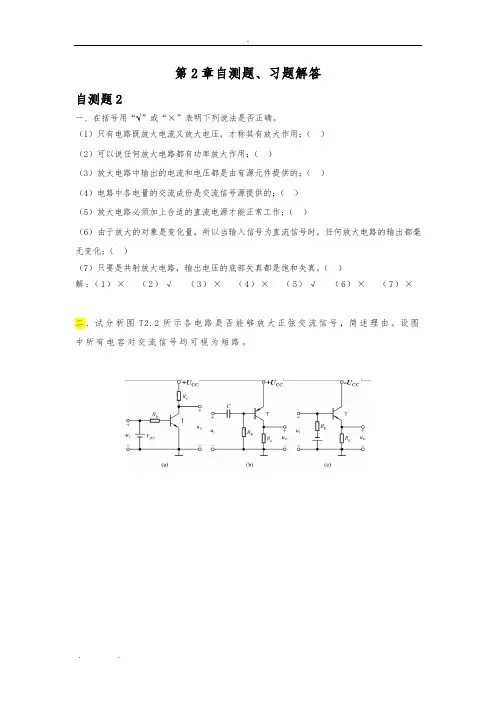

第2章-基本放大电路-习题解答

第2章-基本放大电路-习题解答

第2章自测题、习题解答自测题2一、在括号用“ ”或“×”表明下列说法是否正确。

（1）只有电路既放大电流又放大电压，才称其有放大作用；（）（2）可以说任何放大电路都有功率放大作用；（）（3）放大电路中输出的电流和电压都是由有源元件提供的；（）（4）电路中各电量的交流成份是交流信号源提供的；（）（5）放大电路必须加上合适的直流电源才能正常工作；（）（6）由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化；（）（7）只要是共射放大电路，输出电压的底部失真都是饱和失真。

（）解：（1）×（2）√（3）×（4）×（5）√（6）×（7）×二、试分析图T2.2所示各电路是否能够放大正弦交流信号，简述理由。

设图中所有电容对交流信号均可视为短路。

图T2－2解：（a ）不能。

因为输入信号被直流电源U B B 短路。

（b ）可能。

（c ）不能。

因为输入信号作用于基极与地之间，不能驮载（叠加）在静态电压之上，必然失真。

（d ）不能。

晶体管将因发射结电压过大而损坏。

（e ）不能。

因为输入信号被C 2短路。

（f ）不能。

因为输出信号被U C C 短路，恒为零。

（g ）可能。

（h ）可能。

（i ）不能。

因为T 截止。

三、在图T2－3所示电路中， 已知U CC ＝12V ，晶体管的 ＝100，'b R ＝100k Ω。

填空：要求先填文字表达式后填得数。

（1）当iU ＝0V 时，测得U BEQ ＝0.7V ，若要基极电流I BQ ＝20μA ， 则'b R 和R W 之和R b＝ ≈ k Ω；而若测得U CEQ ＝6V ，则R c ＝ ≈ k Ω。

（2）若测得输入电压有效值i U =5mV 时，输出电压有效值o U ＝0.6V ， 则电压放大倍数uA ＝ ≈ 。

(3) 若负载电阻R L 值与R C 相等 ，则带上负载后输出电压有效值o U ＝ ＝ V 。
