电路的基本概念和基本定律
电路基本概念和基本定律
电路是由电工设备或元件按照一定方式组合而成，用于实现电能的传输和转换，以及传递和处理信号。
一般电路由电源、负载和连接导线组成。
电源是一种将其他形式的能量转换成电能或电信号的装置，如发电机、电池和各种信号源。
负载是将电能或电信号转换成其他形式的能量或信号的用电装置，如电灯、电动机、电炉等。
变压器和输电线是连接电源和负载的部分，起到传输和分配电能的作用。
电路分为外电路和内电路。
从电源一端经过负载再回到电源另一端的电路称为外电路，而电源内部的通路则称为内电路。
电路有三种状态：通路、开路和短路。
通路是连接负载的正常状态。
开路是电路中某处的连接导线断开，电路中的电流
为零，电源不输出电能。
短路是非正常连接，外电路的电阻可视为零，电流有捷径可通，不再流过负载。
电路中产生电流的条件是电路中有电源供电且电路必须是闭合回路。
电路的功能包括传递和分配电能，以及传递和处理信号。
电路的基本定律包括欧姆定律、基尔霍夫定律和电功率定律。
欧姆定律指出电流与电阻成正比，与电压成反比。
基尔霍夫定律分为节点定律和回路定律，用于分析电路中的电流和电压分布。
电功率定律则描述了电路中能量的转换和损失。
电路基本概念与基本定律电路是电子学的基础，它包括了各种电子元件的连接和组合，是电子设备运作的核心。
了解电路的基本概念和基本定律对于学习电子学至关重要。
本文将从电路的基本概念、基本元件和基本定律三个方面来介绍电路。
一、电路的基本概念电路是由导体、电源、电子元件等组成的，用于传送电能或控制信号的路径。
电路分为开放电路和闭合电路两种形式。
开放电路指的是电流不能流通的电路，而闭合电路则是指电流可以从电源出发并返回电源的电路。
电路的基本概念还包括电流、电压和电阻。
二、电路的基本元件电路中的元件有两类：被动元件和主动元件。
被动元件是指不具备电源供电和信号放大功能的元件，如电阻、电容和电感。
主动元件是指具备放大信号功能的元件，主要包括二极管、晶体管和集成电路等。
1. 电阻电阻是电路中最常见的被动元件之一，它的作用是限制电流的流动。
电阻的单位是欧姆（Ω），常用的电阻有固定电阻和可变电阻两种。
2. 电容电容也是一种常见的被动元件，用于储存电荷，并能在电路中存储和释放电能。
电容的单位是法拉（F），常用的电容有固定电容和可变电容两种。
3. 电感电感是由线圈等导体制成，具有储存磁能的作用。
当电流变化时，电感会产生感应电动势，用于稳定电路中的电流。
电感的单位是亨利（H）。
4. 二极管二极管是一种半导体器件，具有电流只能单向流动的特性。
它常用于电路中的整流和开关功能。
5. 晶体管晶体管是一种半导体放大器件，可以放大电流和控制电流。
晶体管在电子设备中得到广泛应用，如放大器、开关等。
6. 集成电路集成电路是将多个晶体管、二极管等元件集成在一个芯片上的器件。
它具有功能强大、占用空间小的特点，被广泛应用于各类电子设备中。
三、电路的基本定律电路的运行是遵循一些基本定律的。
下面介绍三个最基础的电路定律：1. 基尔霍夫定律基尔霍夫定律是电路分析中最重要的定律之一。
它分为基尔霍夫电流定律和基尔霍夫电压定律两个方面。
基尔霍夫电流定律指出，在一个节点上，进入该节点的电流等于离开该节点的电流之和。

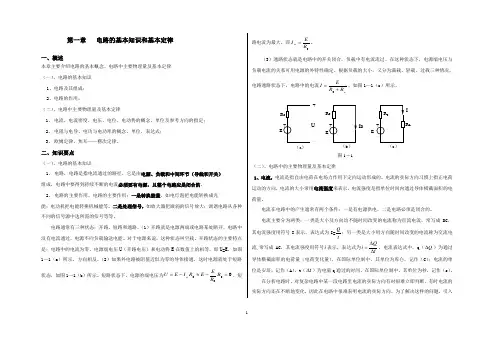

第一章电路的基本知识和基本定律一、概述本章主要介绍电路的基本概念、电路中主要物理量及基本定律 （一）、电路的基本知识 1、电路及其组成； 2、电路的作用。
（二）、电路中主要物理量及基本定律1、 电流、电流密度、电压、电位、电动势的概念，单位及参考方向的指定；2、 电阻与电导、电功与电功率的概念，单位，表达式；3、 欧姆定律、焦耳——楞次定律。
二、知识要点（一）、电路的基本知识1、 电路，电路是指电流通过的路径。
它是由电源、负载和中间环节（导线和开关） 组成，电路中要得到持续不断的电流必须要有电源，且整个电路应是闭合的。
2、 电路的主要作用，电路的主要作用：一是转换能量，如电灯泡把电能转换成光能；电动机把电能转换机械能等。
二是处理信号，如放大器把微弱的信号放大；调谐电路从各种不同的信号源中选所需的信号等等。
电路通常有三种状态：开路、短路和通路。
（1）开路就是电源两端或电路某处断开，电路中没有电流通过，电源不向负载输送电能。
对于电源来说，这种状态叫空载。
开路状态的主要特点是：电路中的电流为零，电源端电压U （开路电压）和电动势E 在数值上的相等，即U =E ，如图1—1（a ）所示，方向相反。
（2）如果外电路被阻值近似为零的导体接通，这时电源就处于短路状态，如图1—1（b ）所示。
短路状态下，电源的端电压为0000=-≈-=R R EE R I E U D ，短路电流为最大，即0R E I D =。
（3）通路状态就是电路中的开关闭合，负载中有电流流过。
在这种状态下，电源端电压与负载电流的关系可用电源的外特性确定。
根据负载的大小，又分为满载、轻载、过载三种情况。
电路通路状态下，电路中的电流LR R EI +=0，如图1—1（c ）所示。
（二）、电路中的主要物理量及基本定律1、电流，电流是指自由电荷在电场力作用下定向运动形成的。
电流的实际方向习惯上指正电荷运动的方向，电流的大小常用电流强度来表示。
电流强度是指单位时间内通过导体横截面积的电荷量。
