造纸生产流程图造纸机械的基本组成部分按照纸张形成的顺序分为网部、压榨、前干燥、后压榨、后干燥、压光机、卷纸机等。
其工艺为流浆箱输出的纸浆在网部脱水成型，在压榨部进行压缩使纸层均匀，经过前干燥进行干燥，接着进入后压榨进行施胶，再进入后干燥器烘干处理，然后利用压光机使纸张平滑，最后通过卷纸机形成母纸卷。
造纸工艺流程图如下所示：网部：网部的主要任务是在尽量保留浆料的前提下，使纸料脱除水分，形成纸页。
纸料在纸机网部脱水的同时，纤维逐步沉积到网上，要求纤维（包括填料等辅料）均匀分散，纵横交错，使全幅纸页的定量、厚度、匀度等均匀一致，为形成一张质量良好的纸张打好基础。
网部脱水的三个阶段：第一段是上网段：自喷浆着网点起至成形板为止。
为了形成均匀的纸页，这一段要求控制浆料是分散均匀的纤维悬浮液，并且网面上的自由液面尽量减少大的波动，力求比较平稳。
第二段是成形脱水段：这一段位置大体自成形板后至吸水箱前。
前段约1/3称为成形区，需要给浆料以一定的湍动，脱水速率不宜太大，以有利于均匀成形；后段约2/3则为脱水区，此时纸页已基本形成，可以大量脱水。
控制这两区的脱水速率和脱水量主要在脱水元件结构的选择。
观察网面，在成形区还有湍动的微波，而到脱水区则呈现平稳的“镜面”。
脱出的白水浓度较高，称为高浓白水，回用于纸机前稀释浆料。
第三段是高压差脱水段：由真空箱脱水和真空伏辊脱水两部分组成。
由于纸页已经成形，可以用较高压差的真空抽吸进行静态脱水，到伏辊后，湿纸页干度可以提高到16～22%，已具有一定的湿强度和紧度。
这一段脱水量约占10～25%，但白水浓度较低，称为低浓白水。
网面上的“镜面”在经过前几个（2～3个）吸水箱后消失，此时在网面应当出现一条整齐的横向界线，一般称为“水线”，此时纸页干度约7%左右。
由水线位置和形状（是否整齐），可以判断网上脱水和纵横定量均匀状况，如水线前后串动太强，则需进行调节。
⏹网部的脱水元件包括成形板、刮水板、低湿箱、弧型刮水箱、上成型器、高真空箱、伏辊。

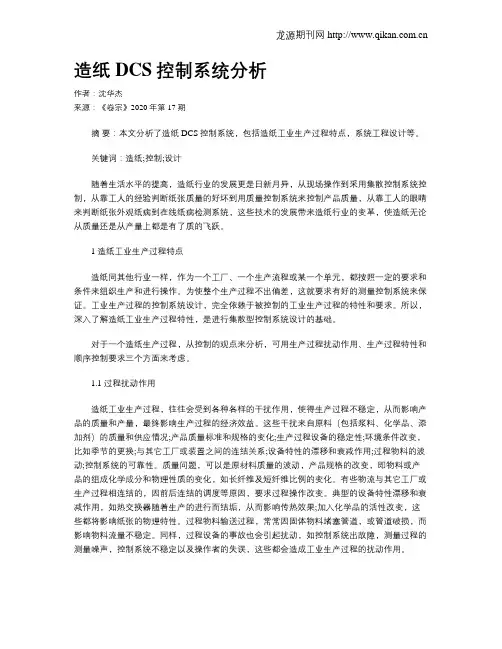

造纸DCS控制系统分析作者：沈华杰来源：《卷宗》2020年第17期摘要：本文分析了造纸DCS控制系统，包括造纸工业生产过程特点，系统工程设计等。
关键词：造纸;控制;设计随着生活水平的提高，造纸行业的发展更是日新月异，从现场操作到采用集散控制系统控制，从靠工人的经验判断纸张质量的好坏到用质量控制系统来控制产品质量，从靠工人的眼睛来判断纸张外观纸病到在线纸病检测系统，这些技术的发展带来造纸行业的变革，使造纸无论从质量还是从产量上都是有了质的飞跃。
1 造纸工业生产过程特点造纸同其他行业一样，作为一个工厂、一个生产流程或某一个单元，都按照一定的要求和条件来组织生产和进行操作。
为使整个生产过程不出偏差，这就要求有好的测量控制系统来保证。
工业生产过程的控制系统设计，完全依赖于被控制的工业生产过程的特性和要求。
所以，深入了解造纸工业生产过程特性，是进行集散型控制系统设计的基础。
对于一个造纸生产过程，从控制的观点来分析，可用生产过程扰动作用、生产过程特性和顺序控制要求三个方面来考虑。
1.1 过程扰动作用造纸工业生产过程，往往会受到各种各样的干扰作用，使得生产过程不稳定，从而影响产品的质量和产量，最终影响生产过程的经济效益。
这些干扰来自原料（包括浆料、化学品、添加剂）的质量和供应情况;产品质量标准和规格的变化;生产过程设备的稳定性;环境条件改变，比如季节的更换;与其它工厂或装置之间的连结关系;设备特性的漂移和衰减作用;过程物料的波动;控制系统的可靠性。
质量问题，可以是原材料质量的波动，产品规格的改变，即物料或产品的组成化学成分和物理性质的变化，如长纤维及短纤维比例的变化。
有些物流与其它工厂或生产过程相连结的，因前后连结的调度等原因，要求过程操作改变。
典型的设备特性漂移和衰减作用，如热交换器随着生产的进行而结垢，从而影响传热效果;加入化学品的活性改变，这些都将影响纸张的物理特性。
过程物料输送过程，常常因固体物料堵塞管道，或管道破损，而影响物料流量不稳定。
科普园地卫生纸生产质量控制邹志梅(广东省江门甘蔗化工厂(集团)股份有限公司,江门,529030)摘 要:本文介绍了卫生纸的质量特性及其生产工艺控制,对生产中常见的质量问题提出了检查和处理办法。
关键词:卫生纸;质量特性;工艺控制 卫生纸是人们日常生活中不可缺少的用品之一,卫生纸质量的好坏,将直接影响广大消费者的使用和人们的生活质量,影响面之广是其它纸产品所不能比拟的。
卫生纸生产厂的目标就是生产出高质量的卫生纸,现将有关生产质量控制简介如下:1 质量特性卫生纸定量一般都小于20g/m2,厚度只有0.05 mm—0.07mm,属于薄型纸,由于使用上的要求,一般分成原色、白色、黄色、红色等各种颜色,每批色泽应一致,纸张皱纹应均匀、细腻,纸面不许有明显尘埃、死摺、残缺、破损、砂眼、压溃、硬质块、生草筋等纸病,不许有掉毛、掉粉、掉色现象;不得采用垃圾纸等含有病源微生物及有害化学物质的原料等。
卫生纸的质量是否符合要求,按QB2500-2000皱纹卫生纸标准及QB3529-1999纸巾纸标准来检验,主要从卫生指标、物理性能等指标和外观等方面进行考核,如:定量、亮度、横向吸液高度、抗张强度、柔软度、洞眼、水分、卫生指标(细菌群落总数、大肠菌群、金黄色葡萄菌及溶血性链球菌)。
标准中的横向吸液高度、抗张强度、柔软度及卫生指标为关键性指标,抓住了这些质量特性就抓住了产品的档次。
2 生产工艺控制生产高质量的卫生纸,需要在原料选择、工艺处理方式、湿部化学品添加、压榨烘干工艺、刮刀使用、网毯的合理选用及整个纸机系统的清洁管理等方面进行的合理控制。
211 生产原料的选择生产卫生纸的原料很广泛,可以是廉价的废纸,也可以是昂贵的棉浆板或木浆板,但其档次很大程度上由浆料种类决定的。
抄纸的主要原料有:木浆、棉浆、草浆、麦草浆、苇浆、蔗渣浆、含油墨的废书刊及废报纸等。
对于不同的原料,要有针对性地设计好合理的纤维配比及工艺控制条件。
利用草浆作为原料时,要注意提高柔软度、横向吸液高度等指标;利用废纸进行生产时,要注意卫生指标的要求;根据蔗渣浆成纸疏松、柔软性好、吸水性强和废纸浆成纸紧密及拉力强这些特点,如某厂以蔗渣浆30%和废纸浆70%合理搭配,取得较好效果。
