LabVIEW中的执行结构

labview中for循环在顺序结构中用法1. 引言1.1 介绍labview中for循环在顺序结构中的用法在LabVIEW中，for循环是一种非常常见的结构，它可以在顺序结构中被灵活应用。

顺序结构是LabVIEW中的一种基本结构，它按照从上到下的顺序执行代码，一次执行一条线路上的程序。

在顺序结构中使用for循环可以帮助我们简化程序，节省时间和精力。

for循环能够重复执行特定的操作，直到达到设定的条件。

这使得我们能够简化代码、提高代码的可读性和可维护性。

在实际项目中，经常会出现需要重复执行相同操作的情况，此时for循环就派上用场了。

LabVIEW为我们提供了方便的工具来添加for循环至顺序结构中。

通过简单拖拽的方式，我们就可以将for循环放置在需要的位置。

而设置for循环的循环次数也是非常简单的，只需在循环结构中输入结束条件即可。

在for循环中执行特定操作也非常容易。

我们可以在for循环中添加需要重复执行的代码块，这样就可以实现对特定操作的循环执行。

通过合理的设计和设置，我们可以充分利用for循环在顺序结构中的优势，提高程序的效率和可维护性。

2. 正文2.1 什么是循环结构循环结构是编程语言中一种重要的控制结构，允许程序在满足特定条件下重复执行一段代码块。

在计算机程序中，循环结构可以大大简化重复性工作的编写，提高代码的效率和可维护性。

在labview中，for循环是一种常见的循环结构，它允许用户指定循环次数并在每次迭代中执行特定的操作。

通常情况下，for循环适用于已知循环次数的情况，比如要对一组数据进行处理或执行固定次数的任务。

循环结构的实现通常包括三个要素：循环变量、循环终止条件和循环体。

循环变量用于追踪循环的当前状态，循环终止条件确定循环何时结束，循环体则包含需要重复执行的代码块。

在labview中使用for循环可以简化重复性工作的编写，提高程序的可读性和可维护性。

通过合理的设计和控制循环变量和循环终止条件，可以确保程序的正确运行并有效地处理大量数据。

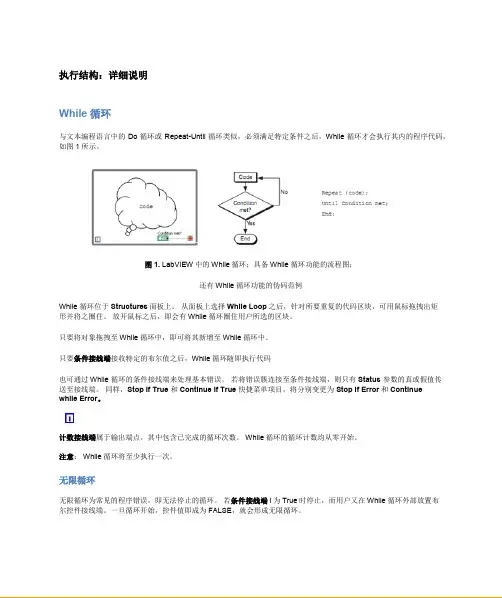

执行结构：详细说明While循环与文本编程语言中的Do循环或Repeat-Until循环类似，必须满足特定条件之后，While循环才会执行其内的程序代码，如图1所示。

图1. LabVIEW中的While循环；具备While循环功能的流程图；还有While循环功能的伪码范例While 循环位于Structures面板上。

从面板上选择While Loop之后，针对所要重复的代码区块，可用鼠标拖拽出矩形并将之圈住。

放开鼠标之后，即会有While循环圈住用户所选的区块。

只要将对象拖拽至While循环中，即可将其新增至While循环中。

只要条件接线端接收特定的布尔值之后，While循环随即执行代码也可通过While 循环的条件接线端来处理基本错误。

若将错误簇连接至条件接线端，则只有Status参数的真或假值传送至接线端。

同样，Stop if True和Continue if True快捷菜单项目，将分别变更为Stop if Error和Continuewhile Error。

计数接线端属于输出端点，其中包含已完成的循环次数。

While循环的循环计数均从零开始。

注意： While循环将至少执行一次。

无限循环无限循环为常见的程序错误，即无法停止的循环。

若条件接线端 i为True时停止，而用户又在While循环外部放置布尔控件接线端。

一旦循环开始，控件值即成为FALSE，就会形成无限循环。

图2.While循环之外的布尔控件因为在循环开始之前，仅读取该值一次，所以改变控件的值并无法停止无限循环。

若要通过控件停止While循环，则必须在循环中配置控件接线端。

若要停止无限循环，则按下工具栏上的Abort Execution按钮，即可终止该VI。

在图3中的While 循环将不断执行，直到随机数函数的输出大于或等于10.00，且Enable控件为TRUE时才会停止。

当且仅当“与”函数的两个输入都为真时，函数的返回值才为真。

LabVIEW经典结构——组合动作执行模型
在LabVIEW应用程序开发中，广泛使用了一种高效的程序结构——组合动作执行模型。

该模型由While、Evnet（事件）、For、Case、enum（枚举）等向种结构和数据类型构成。

执行机理：面向对象的事件结构，响应前面板发生的针对控件的鼠标、键盘的动作，产生事件，并输出一个枚举数组，该数组作为For循环执行的索引，同时数组元素定义了执行的Case。

将各种事件响应进行分解为基本的动作单元，利用枚举数组定义出若干个由动作单元组合而成的动作序列，依据控件事件选择执行枚举数组，顺序完成对应的动作单元。

模型特点：重复利用各基本动作单元，增加代码复用率，程序更加简洁。

通过新建事件，可以定义任意组合的动作序列，灵活高效。

具有很强的模块化设计思想。

图1组合动作执行模型。

LabVIEW中的控制结构和循环LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种图形化编程语言和开发环境，用于测量与控制系统。

在LabVIEW 中，控制结构和循环是实现自动化控制和流程控制的重要组成部分。

一、控制结构1. 顺序结构顺序结构按照程序中的逐行顺序执行。

在LabVIEW中，通过将各个步骤连接起来，即可实现顺序执行。

2. 选择结构选择结构用于根据条件的不同，执行不同的代码块。

在LabVIEW 中，选择结构包括“Case结构”和“Select结构”。

- Case结构：根据条件进行分支选择。

不同的条件对应不同的代码块。

你可以在其中添加多个Case并分别编写代码，这样可以根据不同的条件执行不同的操作。

- Select结构：类似于Case结构，但是它使用数字索引来选择要执行的代码块，而非条件。

3. 循环结构循环结构用于重复执行某个代码块，直到满足退出条件为止。

在LabVIEW中，循环结构包括“For循环”、“While循环”和“Do循环”。

- For循环：用于已知循环次数的情况下重复执行代码块。

你可以设置循环的次数，并且在每次迭代中可以自定义循环变量的起始值、终止值和步长。

- While循环：在满足条件的情况下重复执行代码块。

你可以设置循环的退出条件，并且在每次迭代中可以自定义条件的判定。

- Do循环：先执行代码块，再判断循环条件是否满足。

如果满足，则继续循环执行，直到条件不满足为止。

4. 跳转结构跳转结构用于在程序中实现跳转操作，常见的跳转结构有“跳出循环”和“跳转到指定位置”。

- 跳出循环：当满足特定条件时，可以用于提前终止循环的执行。

一般在循环结构内部设置条件，满足条件时通过跳转结构跳出循环。

- 跳转到指定位置：用于在程序中实现指定位置之间的跳转。

你可以在程序的任意位置插入标记，然后使用跳转结构指定要跳转到的标记位置。

【LabVIEW】程序结构（包括：while循环、For循环、事件结构、条件结构、公式节点）1、while循环LabVIEW 在执⾏While循环时，如果⽤户没有给它设定循环时间间隔，那么它将以CPU的极限速度运⾏。

按下Ctrl+Alt+Delete 快捷键打幵任务管理器，可以看到它⼏乎将CPU全部利⽤，正常情况这样做⽐较危险，因为这样可能会导致整个LabVIEW 程序看上去跟“死掉” ⼀样。

在很多情况下我们没有必要让 While 循环以最⼤的速度运⾏，所以最好给 While 循环加上时间间隔。

有两种⽅法：⼀种是在每个循环中添加⼀个等待时间，只有在等待完毕后才运⾏下⼀个循环。

另⼀种⽅法是使⽤定时循环(Timed Loop)。

2、事件结构Labview 提供了事件结构，即仅当 “事件” 发⽣时，程序才作相应的响应。

通过事件结构，程序可以变得很简单，并降低CPU利⽤率。

当多个事件发⽣时会形成事件队列，直到每个事件对应的代码都被执⾏为⽌，因此不会有事件被漏掉的情况。

注意：事件结构必须放在 While 循环中，否则没有意义，因为当⼀个事件完成后，程序需要去等下⼀个事件的发⽣。

在跟⽤户进⾏交互的时候，尽量使⽤事件结构。

3、条件结构（1）当条件结构有多个分⽀时，必须设置默认分⽀，否则程序⽆法执⾏。

（是条件结构不是层叠顺序时）（2）隧道在条件结构⼀个分⽀的边框上创建输出隧道时，其他分⽀边框上也会出现输出隧道。

只要有⼀个输出隧道没有连线，则条件结构每个分⽀边框上的输出的隧道都显⽰为⽩⾊正⽅形。

隧道可使⽤数据类型的默认值，不是每个速调都必须连线。

在条件结构上右键单击输出隧道，从快捷菜单中选择未连接时使⽤默认，这样所有未连线的隧道都将使⽤隧道数据类型的默认值。

索引隧道,⼀个循环外的数组通过索引隧道连接到循环结构上，隧道在循环内⼀侧会⾃动取出数组的元素，依顺序每次循环取出⼀个元素。

⽤索引隧道传出数据，可以⾃动把循环内的数据组织成数组。

LabVIEW的基本编程结构和语法LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种广泛应用于科学研究和工程领域的图形化编程语言。

它提供了一种直观的编程环境，使得用户能够通过拖拽和连接图标来创建程序。

本文将介绍LabVIEW的基本编程结构和语法，帮助读者了解如何使用LabVIEW进行编程。

1. 数据流图（Dataflow Diagram）LabVIEW的核心思想是数据流图，即通过连接不同的节点以实现数据的流动和处理。

数据流图由函数块（Function Block）、图形化控件（Graphical Control）和连线（Wire）组成，用户可以根据需求自由搭建数据流图。

函数块代表不同的功能模块，例如数学运算、数据处理和界面控制等。

图形化控件用于与用户进行交互，包括按钮、输入框和图表等。

连线用于连接函数块和图形化控件，定义数据的传递路径。

通过灵活的拖拽和连接操作，用户可以将各种节点组合成一个完整的数据流图，实现复杂的功能。

2. 程序结构（Program Structure）在LabVIEW中，程序由模块（SubVI）组成，每个模块负责执行特定的任务。

模块可以是用户自定义的，也可以是LabVIEW提供的预定义模块。

程序结构由主程序和子程序组成，用户可以通过调用不同的子程序来实现特定的功能。

在图形化界面中，每个模块被表示为一个矩形图标，用户可以拖拽和连接模块来构建程序。

程序的执行顺序由数据流图的连线决定，当一个模块的输入数据准备好时，它就会被执行。

通过合理设计程序结构，可以提高代码的可读性和可维护性。

3. 数据类型（Data Type）在LabVIEW中，数据类型是非常重要的概念。

它决定了数据的表示方式和可操作性。

LabVIEW支持各种常见的数据类型，包括整数、浮点数、字符串和数组等。

用户可以根据需要选择不同的数据类型，并进行转换和操作。

labview叠层顺序结构里嵌套条件结构在LabVIEW中，叠层顺序结构和嵌套条件结构是常用的编程结构，可以使用它们来实现复杂的逻辑控制。

本文将介绍如何使用LabVIEW中的叠层顺序结构和嵌套条件结构，并提供相关的参考内容。

叠层顺序结构是一种顺序执行的结构，其中的节点按从上到下的顺序执行。

在LabVIEW中，可以使用叠层顺序结构来实现一系列按顺序执行的操作。

例如，首先读取传感器数据，然后进行数据处理，最后将处理结果显示在用户界面上。

以下是一个使用叠层顺序结构实现的简单例子：1. 添加一个叠层顺序结构：在LabVIEW的Block Diagram中，右键单击空白区域，选择"Structures"，然后选择"Stacked Sequence Structure"。

2. 将需要按顺序执行的操作添加到叠层顺序结构中：在叠层顺序结构中，从左到右连续添加需要按顺序执行的节点。

对于上面的例子，可以分别添加读取传感器数据、数据处理和显示结果的节点。

3. 连接节点：将节点按照从上到下的顺序连接起来，确保数据能够在各节点之间传递。

4. 完成：完成节点的设置和连接后，叠层顺序结构就可以按照从上到下的顺序执行其中的节点。

在嵌套条件结构中，程序的执行路径会根据条件的判断结果进行分支。

每个分支中可以继续嵌套其他条件结构，从而实现更复杂的逻辑控制。

以下是一个使用嵌套条件结构实现的简单例子：1. 添加一个嵌套条件结构：在Block Diagram中，右键单击空白区域，选择"Structures"，然后选择"Case Structure"。

2. 设置条件和分支：在嵌套条件结构中，可以添加多个条件和对应的分支。

针对每个条件，可以选择不同的分支进行处理。

例如，可以根据不同的传感器数据范围设置不同的处理方式。

3. 嵌套条件结构：在每个分支中，可以嵌套其他条件结构实现更复杂的逻辑控制。

第二章程序结构２．１循环结构２．１．１While 循环While 循环可以反复执行循环体的程序，直至到达某个边界条件。

它类似于普通编程语言中的 Do 循环和 Repeat-Until 循环。

While 循环的框图是一个大小可变的方框，用于执行框中的程序，直到条件端子接收到的布尔值为 FALSE。

●该循环有如下特点：●计数从0开始（i=0）。

●先执行循环体，而后i+1，如果循环只执行一次，那么循环输出值i=0。

●循环至少要运行一次。

条件端子循环变量图２－１While 循环示意图练习２－１使用While循环和图表目的：用 While 循环和图表获得数据，并实时显示。

创建一个可以产生并在图表中显示随机数的VI。

前面板有一个控制旋钮可在0到10秒之间调节循环时间，还有一个开关可以中止VI的运行。

学习怎样改变开关的动作属性，以便不用每次运行VI时都要打开开关。

操作步骤如下：前面板图２－２练习２－１的前面板1．选择File»New，打开一个新的前面板。

2．选择Controls»Boolean，在前面板中放置一个开关。

设置开关的标签为控制开关。

3．使用标签工具创建 ON 和 OFF 的标签，放置于开关旁。

4．选中Controls»Graph，在前面板中放置一个波形图（是chart，而不是graph）。

设置它的标签为随机信号。

这个图表用于实时显示随机数。

5．把图表的纵坐标改为0.0 到 1.0。

方法是用标签工具把最大值从10.0改为1.0。

6．选择Controls»Numeric，在前面板中放置一个旋钮。

设置旋钮的标签为循环延时。

这个旋钮用于控制While 循环的循环时间。

流程图7．开流程图，按照下图创建流程图。

图２－２练习２－１的流程图a.从Functions»Structures 中选择 While 循环，把它放置在流程图中。

将其拖至适当大小，将相关对象移到循环圈内。

LabVIEW中的并行编程技巧LabVIEW是一种流程控制、数据采集和信号处理的图形化编程语言。

它通过图形化界面来表示各种功能模块，并通过数据流的方式来实现模块之间的通信。

并行编程是LabVIEW的一个重要特性，可以提高程序的执行效率和响应速度。

本文将介绍LabVIEW中的一些并行编程技巧，以帮助读者更好地利用LabVIEW进行程序开发。

一、使用并行循环结构在LabVIEW中，可以使用并行循环结构来实现并行执行的功能。

并行循环结构是一种同时执行多个循环迭代的结构，可以显著提高程序的运行效率。

下面是一个简单的示例：[图片示例]在上述示例中，我们可以看到有两个相同的循环结构，分别用于计算两个不同数组的平均值。

通过并行循环结构，可以同时进行这两个计算，提高了程序的执行效率。

二、使用并行数据流在LabVIEW中，可以使用并行数据流来实现并行运行的功能。

并行数据流是一种通过数据流进行并行运算的方法，可以将数据分发到多个任务中并行处理。

下面是一个简单的示例：[图片示例]在上述示例中，我们可以看到有两个并行的子VI，分别用于计算两个不同传感器的数值。

通过并行数据流，在主VI中将数据分发到两个子VI中进行并行处理，可以更高效地完成任务。

三、使用并行状态机在LabVIEW中，可以使用并行状态机来实现多个状态的并行控制。

并行状态机是一种同时控制多个状态的方法，可以提高程序的响应速度和处理能力。

下面是一个简单的示例：[图片示例]在上述示例中，我们可以看到有两个状态机并行执行，分别用于控制两个不同的设备。

通过并行状态机，可以同时进行多个设备的控制，提高了程序的执行效率和灵活性。

四、使用并行计算在LabVIEW中，可以使用并行计算来加速数据处理和算法运算。

通过将大规模的计算任务分解为多个小任务，并行地执行这些小任务，可以提高计算的速度和效率。

下面是一个简单的示例：[图片示例]在上述示例中，我们可以看到通过并行计算的方式来实现对不同数据的处理。
