【CN209578488U】一种多工位自动化镭雕设备【专利】

  • 格式：pdf
  • 大小：293.78 KB
  • 文档页数：6

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920290198.X
(22)申请日 2019.03.07
(73)专利权人 福建新永发塑胶模具有限公司
地址 363900 福建省漳州市长泰县兴泰开
发区
(72)发明人 陈连芳　陈榕斌　
(51)Int.Cl.
B23K 26/362(2014.01)
B23K 26/70(2014.01)
(54)实用新型名称一种多工位自动化镭雕设备(57)摘要本实用新型公开了一种多工位自动化镭雕设备，包括底座，底座上固定有支撑架，支撑架内圈的底座上还转动安装有旋转座，旋转座上固定连接有若干支架，支撑架外侧的底座上固定有三个对应设置的立柱，其中一个立柱上安装有气泵，气泵通过输气管连接有高压气嘴，另两个立柱上均设置有控制面板，其中一个立柱上设置有第一抓取手臂，另一个立柱上设置有第二抓取手臂，支撑架一侧的底座上开设有对应设置的滑轨，滑轨上滑动安装有机架，机架上通过丝杆连接有镭雕机头，本实用新型设置有多个工位，实现了工件的持续性镭雕作业，同时可自动上下料、自动化程度高，大大提高了加工效率，使得镭雕后产品加工纹理清晰、流畅，大大提高了产品
良品率。

权利要求书1页 说明书3页 附图1页CN 209578488 U 2019.11.05
C N 209578488
U
权　利　要　求　书1/1页CN 209578488 U
1.一种多工位自动化镭雕设备，其特征在于，包括底座（1），所述底座（1）上固定有支撑架（5），所述支撑架（5）内圈的所述底座（1）上还转动安装有旋转座（2），所述旋转座（2）上固定连接有若干支架（3），每个所述支架（3）端部处均设有与其自成一体的作业面板（4），所述支撑架（5）外侧的所述底座（1）上固定有三个对应设置的立柱（7），其中一个所述立柱（7）上安装有气泵（8），所述气泵（8）通过输气管连接有高压气嘴（9），另两个所述立柱（7）上均设置有控制面板（10），其中一个所述立柱（7）上设置有第一抓取手臂（11），另一个所述立柱（7）上设置有第二抓取手臂（12），所述支撑架（5）一侧的所述底座（1）上开设有对应设置的滑轨（15），所述滑轨（15）上滑动安装有机架（16），所述机架（16）上通过丝杆（18）连接有镭雕机头（19）。

2.根据权利要求1所述的一种多工位自动化镭雕设备，其特征在于：所述支撑架（5）上开设有绕其一周的滑道（6），且所述作业面板（4）通过所述滑道（6）与所述支撑架（5）滑动连接。

3.根据权利要求1所述的一种多工位自动化镭雕设备，其特征在于：所述底座（1）上安装有伺服电机（13），且所述伺服电机（13）输出端通过传动带（14）与所述旋转座（2）传动连接。

4.根据权利要求1所述的一种多工位自动化镭雕设备，其特征在于：所述底座（1）上还安装有顶升气缸（17），且所述顶升气缸（17）输出端与所述机架（16）固定连接。

5.根据权利要求1所述的一种多工位自动化镭雕设备，其特征在于：所述作业面板（4）上开设有与工件契合的凹面。

2。

合集下载

一种多工位自动扫光设备[发明专利]

一种多工位自动扫光设备[发明专利]

专利名称：一种多工位自动扫光设备专利类型：发明专利
发明人：傅军,谭巧云,姜威
申请号：CN201910416531.1
申请日：20190516
公开号：CN110039391A
公开日：
20190723
专利内容由知识产权出版社提供
摘要：本发明公开了一种多工位自动扫光设备，包括机体，机体上设有上下料工位、多个扫光工位、转盘驱动机构以及转盘，转盘枢接于机体上；转盘上设有多个工件载台以及工件载台驱动机构，各个工件载台均枢接于转盘上；多个扫光组件，扫光组件包括安装架、磨轮以及磨轮电机，磨轮枢接于安装架上并与磨轮电机的转轴同步联接；磨轮在自身周向上的外表面形成为打磨面；工件机械手，工件机械手设于上下料工位并用于夹取工件至工件载台上或者夹取工件在载台上的工件。

本发明的多工位自动扫光设备，其具有多个工件载台可同时进行多个工件的扫光，且无需停机处理便可上下料；扫光由磨轮的周向表面进行打磨。

申请人：江西宇瀚智慧装备科技有限公司
地址：341600 江西省赣州市信丰县工业园区诚信大道168号
国籍：CN
代理机构：深圳市鼎泰正和知识产权代理事务所(普通合伙)
代理人：陈文姬
更多信息请下载全文后查看。

用于全自动镭雕机的控制系统的生产技术

用于全自动镭雕机的控制系统的生产技术

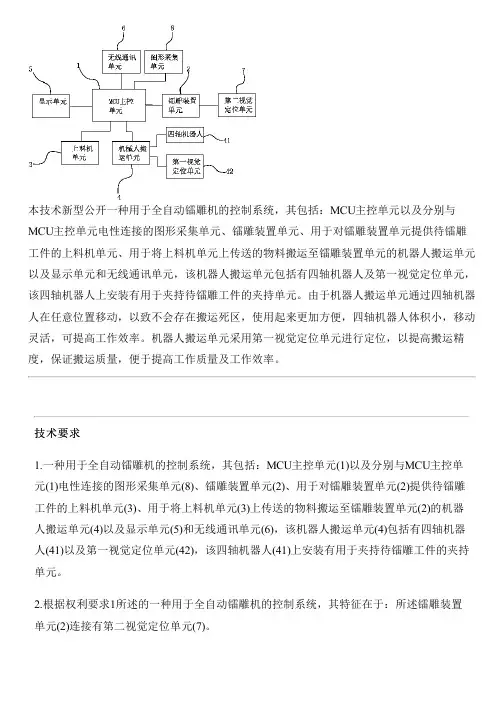

本技术新型公开一种用于全自动镭雕机的控制系统，其包括：MCU主控单元以及分别与MCU主控单元电性连接的图形采集单元、镭雕装置单元、用于对镭雕装置单元提供待镭雕工件的上料机单元、用于将上料机单元上传送的物料搬运至镭雕装置单元的机器人搬运单元以及显示单元和无线通讯单元，该机器人搬运单元包括有四轴机器人及第一视觉定位单元，该四轴机器人上安装有用于夹持待镭雕工件的夹持单元。
