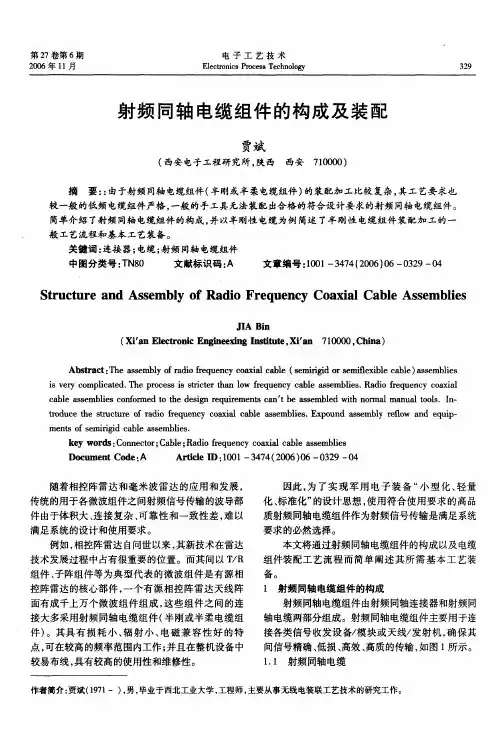

射频同轴电缆组件的构成及装配

同轴电缆是有线电视系统中用来传输射频信号的主要媒质，它是由芯线和屏蔽网筒构成的两根导体，因为这两根导体的轴心是重合的，故称同轴电缆或同轴线。目前，在不能完全实现光纤到户的情况下，同轴电缆的使用量相当大，多方位了解同轴电缆的特性，对于有线电视工作者特别是刚刚从事有线电视工作的同志更是大有益处。
A1/A2=f1/f2
式中，A1为工作频率为f1时的衰减常数，A2为工作频率为f2时的衰减常数。
3.3 电缆的使用期限
任何电缆都有一定的寿命，电缆在使用一段时间后，由于材料老化，导体电阻变大，绝缘介质的漏电流增加，当电缆的衰减常数比标称值增加10%~15%时，该电缆就应该更新，一般电缆的寿命根据质量和使用场合的不同在7~20年之间。
由于在制造中尺寸精度和介质材料纯度不均匀的影响，在有线电视系统中尽管要求使用的同轴电缆特性阻抗为75 Ω，但通常实际使用的同轴电缆的特性阻抗为（75±5）Ω。因此，为防止产生信号能量反射，达到最好的传输效果，终端负载阻抗也应尽量等于电缆的特性阻抗。
3.2 衰减特性
同轴电缆的衰减特性通常用衰减常数来表示，即：单位长度（如100 m）电缆对信号衰减的分贝数。信号在同轴电缆里传输时的衰耗与同轴电缆的尺寸、介电常数、工作频率有关，相近的计算公式如下：
显然，特性阻抗随f不同而不同。如果我们假定内、外导体都是理想导体，即R和G忽略不计，则Z=L/C，特性阻抗与频率无关，完全取决于电缆的电感和电容，而电感和电容取决于导体材料、内外导体间的介质和内外导体直径，则
Z=138ε×D/d（Ω）
式中ε为绝缘体的相对介电常数，它随材料的种类和密度而不同，D为外导体内径，d为内导体外径。
4.4 检查铝箔的质量
同轴电缆中起重要屏蔽作用的是铝箔，它在防止外来开路信号干扰与有线电视信号泄露方面具有重要作用，因此对新进同轴电缆应检查铝箔的质量。首先，剖开护套层，观察编织网线和铝箔层表面是否保持良好光泽；其次是取一段电缆，紧紧绕在金属小轴上，拉直向反向转绕，反复几次，再割开电缆护套层观看铝箔有无折裂现象，也可剖出一小段铝箔在手中反复揉搓和拉伸，经多次揉搓和拉伸仍未断裂，具有一定韧性的为合格，否则为次品。

同轴射频电缆工作原理
同轴射频电缆是一种常用于传输高频信号的电缆，其工作原理如下：
1. 结构：同轴电缆由内部导体、绝缘层、外部导体和外部护套组成。

内部导体为中心导体，通常为铜线或铜箔。

绝缘层通常由聚乙烯、聚氯乙烯等材料制成，用于隔离内、外导体。

外部导体为屏蔽层，通常由织物、铜网或铜箔制成，用于屏蔽外部干扰信号。

外部护套则用于保护电缆结构。

2. 信号传输：在电缆内部通常会通过中心导体传输高频信号，而绝缘层起到隔离内外导体的作用，防止信号泄漏或受到外界干扰。

外部导体的屏蔽层则能够防止外界干扰信号对内部信号的影响。

3. 低传输损耗：同轴电缆具有较小的传输损耗，这是由于内、外导体之间的电场是均匀分布的，从而减小了能量损耗。

此外，绝缘层、屏蔽层和护套的材料选择和结构设计也能减小传输损耗。

4. 高抗干扰能力：同轴电缆的外部导体屏蔽层能够有效地防止外界干扰信号进入电缆内部，保证传输信号的纯净性。

总之，同轴射频电缆通过合理的结构设计，能够实现较小的传输损耗和较高的抗干扰能力，用于传输高频信号的应用。

射频同轴电缆结构及主要技术性能
中心导体一般由铜、铝或银等导电材料制成，负责信号的传输。

绝缘层通常由聚乙烯(PE)、聚四氟乙烯(PTFE)或聚酰亚胺(PI)等高绝缘性材料制成，用于隔离中心导体和外导体。

外导体由编织的铜丝网或由铜箔等材料制成，它起到屏蔽和导电的作用，能有效减少外部干扰信号的影响。

外绝缘层由聚氯乙烯(PVC)、聚乙烯(PE)或低烟无卤材料等制成，用于保护整个电缆结构。

外护套则负责保护电缆整体，在一些特殊场合下加强电缆结构的抗冲击、耐磨及耐腐蚀性能。

1.带宽：是指能够传输的频率范围，通常使用最大频率减去最小频率来衡量。

2.阻抗：是指电缆内部流动信号时的电阻和电感的比例关系，一般为50欧姆或75欧姆。

3.衰减：是指信号在传输过程中受到的衰减量，一般以每米衰减的分贝(dB/m)来衡量。

4.速度因子：是指信号在电缆中的传播速度，通常用百分比表示，越接近100%表示传播速度越快。

5.屏蔽效能：是指电缆对外界干扰信号的屏蔽能力，一般使用分贝(dB)来衡量。

6.最大功率：是指电缆能够承受的最大功率负荷，通常以瓦特(W)来表示。

7.弯曲半径：是指电缆弯曲时所能容忍的最小半径。

总之，射频同轴电缆的结构和技术性能决定了其在通信和无线电系统中起到信号传输和屏蔽的作用。

通过不断优化电缆的设计和选材，可以提高其性能，满足不同场景下的需求。

二、射频同轴电缆组件
1.射频同轴电缆组件的构成 2.射频同轴电缆结构 3.射频同轴电缆组件装配 4.常见的电性能指标 5.3G对电缆产品的要求

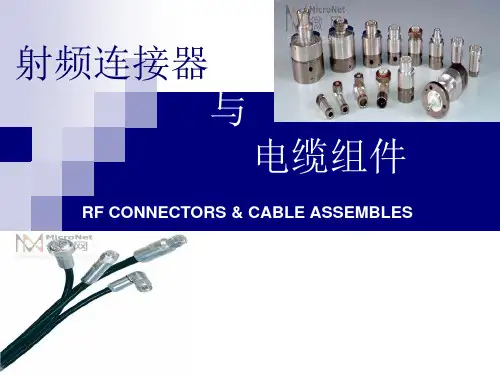

1.射频同轴电缆组件的构成
电缆组件由射频连接器与电缆装配而成。
2.射频同轴电缆结构
射频同轴电缆是一种常用微波信号传输线， 它具有频带宽、电性能优越、可弯折、使 用方便等优点，被广泛用于仪器仪表、微 波通信系统中。其典型结构如下图所示：
④其它电气性能
电磁干扰泄漏衰减是评价连接器的电磁干扰 屏蔽效果，一般在100MHz~10GHz频率范围 内测试。
对射频同轴连接器而言，还有特性阻抗、插 入损耗、电压驻波比（VSWR）等电气指标。
环境性能
环境性能常见的环境性能包括耐温、耐湿、耐盐雾、振动 和冲击等。
①耐温
目前连接器的最高工作温度为200℃（少数高温特种连接 器除外），最低温度为-65℃。由于连接器工作时，电流 在接触点处产生热量，导致温升，因此一般认为工作温度 应等于环境温度与接点温升之和。在某些规范中，明确规 定了连接器在额定工作电流下容许的最高温升。
10) 连接器功率 (Watt) :
900 800 800 700 600 500 400 300 200 100
0 N
750
680
680
300
BNC
TNC
SMA
7/16
11) PIM (三阶交调)(dBm) :
-100
N Type
SMA
7/16
-105
-110 -110
-115
-120 -120
6)7/16 : 7/16的名称取自插针外径 （Φ7）和外壳内径（Φ16）的尺寸， 采用螺纹连接结构M29*1.5), 具有坚固、 稳定、低损耗、工作电压高等特点， 使用频率可达DC~7.5GHz, 主要用于 基站、天线系统等。
