双金属温度计选型

  • 格式：doc
  • 大小：87.50 KB
  • 文档页数：3
L=75；100；150；200；250；300；400；500┅┅2000
时间常数
≤40s
注：接头螺纹可按用户要求，可制作成管螺纹G1/2、G3/4等。
◆外形尺寸：
型号
外形尺寸（mm）
D
H
L
L1
L2Βιβλιοθήκη L3MWSS-30□
Φ60
75;
100;
150;
200;
250;
300;
400;
500;
……
2000
62
12
M16×1.5
WSS-31□
46
60
WSS-32□
44
55
WSS-40□
Φ100
72
16
M27×2
WSS-41□
46
94
WSS-42□
44
82
WSS-48□
58
64
WSS-50□
Φ150
72
16
WSS-51□
46
112
WSS-52□
44
82
WSS-58□
58
64
——无锡市惠华特种仪表有限公司
WSS-5
公称直径（mm）
60
100
150
接头螺纹
M16×1.5
M27×2
保护管直径(mm)
6
10
保护管耐压（MPa）
6.3
精度等级
1.5
测量范围(℃)
-60～0 0～50 0～100 0～150 0～200 0～300 0～400 0～500
分格值(℃)
1 1 2 2 5 5 10 10
插入长度(mm)
WSS-双金属温度计
◆型号：WSS-3 WSS-4 WSS-5
◆用途：双金属温度计具有无汞害、指示清晰、坚固、耐震等特点。适用于中低温度的液体、气体和蒸汽的现场检测。仪表采用不锈钢材质，有良好的防水、耐腐性能。广泛应用于石油、化工、冶金、纺织、食品等行业。
◆型号命名：
◆技术参数：
型号
WSS-3
WSS-4

合集下载

常用仪表使用规范及选型

常用仪表使用规范及选型


3、摄氏度
• “在一个标准大气压下，把冰水混合物的温度定为零度， 把沸水的温度定为100度，它们之间分成100等份，每一等 份是摄氏度的一个单位，叫做1摄氏度。”
• 摄氏度的发明者是安德斯·摄尔修斯（Anders Celsius 1701-1744），其结冰点是0℃，沸点为100℃。 1714年 德国人法勒海特（Fahrenheit）以水银为测温介质，制成 玻璃水银温度计，选取氯化铵和冰水的混合物的温度为温 度计的零度，
测温范围
-80～+40 -40～+80
0～50 0～100 0～150 0～200 0～300 0～400 0～500
精度等级 1.5
保护管材料
1Cr18Ni9Ti 304 316 316L
哈氏C-276
D Φ60 Φ100 Φ150 Φ60 Φ100 Φ150 Φ60 Φ100 Φ150 Φ60 Φ100 Φ150 Φ60 Φ100 Φ150 Φ60 Φ100 Φ150 Φ60 Φ100 Φ150
规格
L 75 100 150 200 300 400 500 750 1000
安装固定形式 无固定装置 可动外螺纹 可动内螺纹 固定螺纹 固定法兰 卡套螺纹 卡套法兰
径向型双金属温度计
型号
WSS-310 WSS-410 WSS-510 WSS-311 WSS-411 WSS-511 WSS-312 WSS-412 WSS-512 WSS-313 WSS-413 WSS-513 WSS-314 WSS-414 WSS-514 WSS-315 WSS-415 WSS-515 WSS-316 WSS-416 WSS-516
规格
L 75 100 150 200 300 400 500 750 1000
双金属温度计

双金属温度计

双金属温度计概述：双金属温度计是一种测量中低温度的现场检测仪表。

可以直接测量各种生产过程中的-80℃-+500℃范围内液体蒸汽和气体介质温度。

双金属温度计工作原理：利用两种不同温度膨胀系数的金属，为提高测温灵敏度，通常将金属片制成螺旋卷形状，当多层金属片的温度改变时，各层金属膨胀或收缩量不等，使得螺旋卷卷起或松开。

由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连，因此，当双金属片感受到温度变化时，指针即可在一圆形分度标尺上指示出温度来。

这种仪表的测温范围是-20℃-+500℃，允许误差均为标尺量程的1.5%左右。

常见双金属温度计：按双金属温度计指针盘与保护管的连接方向可以把双金属温度计分成轴向型、径向型、135°向型和万向型四种。

双金属温度计①轴向型双金属温度计：指针盘与保护管垂直连接。

②径向型双金属温度计：指针盘与保护管平行连接。

③135°向型双金属温度计：指针盘与保护管成135°连接。

④万向型双金属温度计：指针盘与保护管连接角度可任意调整。

2、安装固定形式为了适应实际生产的需要，双金属温度计具有不同的安装固定形式：可动外螺纹管接头、可动内螺纹管接头、固定螺纹接头、卡套螺纹接头、卡套法兰接头和固定法兰。

3、型号命名方式W S S □□□□——防护形式无-普通型安装固定方式W-防护型0-无固定装置F-防腐型结构形式1-可动外螺纹0-轴向型2-可动内螺纹1-径向型3-固定螺纹2-135°向型4-固定螺纹3-万向型5-卡套螺纹表壳公称直径6-卡套法兰3-φ604-φ1005-φ125感温元件是双金属金属膨胀式温度仪表4、选型须知在选用双金属温度计时要充分考虑实际应用环境和要求，如表盘直径、精度等级、安装固定方式、被测介质种类及环境危险性等。

除此之外，还要重视性价比和维护工作量等因素。

此外，双金属温度计在运输、安装、使用过程中，应避免碰撞温度探杆，为保证测量的准确性，探杆插入被测介质的长度应不小于探杆长度的2/3，安装时禁止扭动仪表外壳。

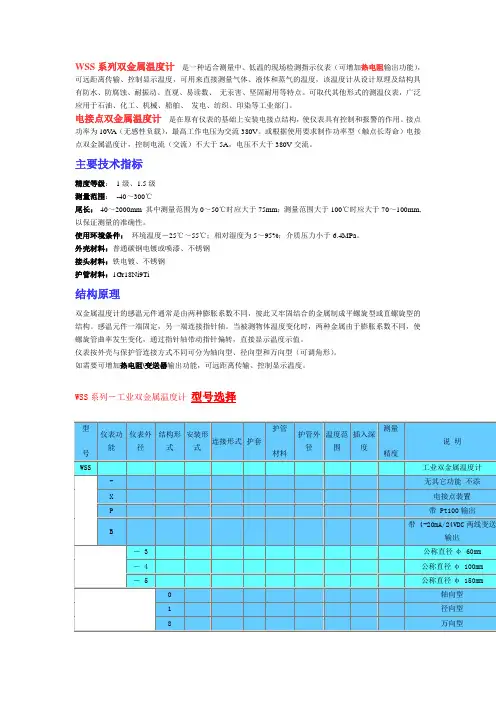

双金属温度计选型表
