抗震支吊架的施工技术

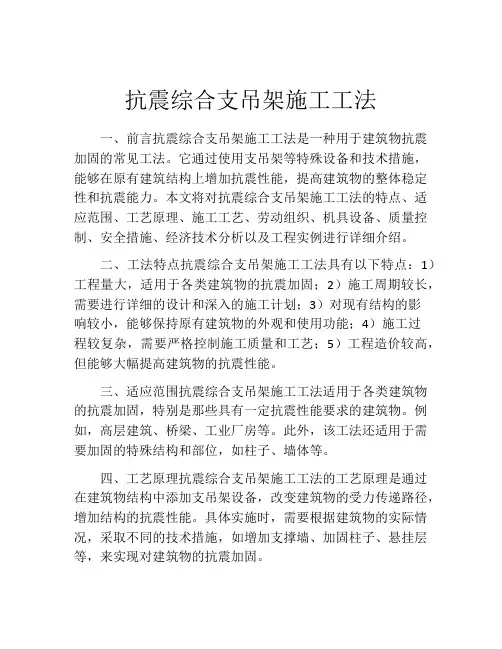

抗震综合支吊架施工工法一、前言抗震综合支吊架施工工法是一种用于建筑物抗震加固的常见工法。

它通过使用支吊架等特殊设备和技术措施，能够在原有建筑结构上增加抗震性能，提高建筑物的整体稳定性和抗震能力。

本文将对抗震综合支吊架施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例进行详细介绍。

二、工法特点抗震综合支吊架施工工法具有以下特点：1）工程量大，适用于各类建筑物的抗震加固；2）施工周期较长，需要进行详细的设计和深入的施工计划；3）对现有结构的影响较小，能够保持原有建筑物的外观和使用功能；4）施工过程较复杂，需要严格控制施工质量和工艺；5）工程造价较高，但能够大幅提高建筑物的抗震性能。

三、适应范围抗震综合支吊架施工工法适用于各类建筑物的抗震加固，特别是那些具有一定抗震性能要求的建筑物。

例如，高层建筑、桥梁、工业厂房等。

此外，该工法还适用于需要加固的特殊结构和部位，如柱子、墙体等。

四、工艺原理抗震综合支吊架施工工法的工艺原理是通过在建筑物结构中添加支吊架设备，改变建筑物的受力传递路径，增加结构的抗震性能。

具体实施时，需要根据建筑物的实际情况，采取不同的技术措施，如增加支撑墙、加固柱子、悬挂层等，来实现对建筑物的抗震加固。

五、施工工艺抗震综合支吊架施工工法的施工工艺主要包括以下几个阶段：1）设计阶段：根据建筑物的结构和需要加固的部位进行详细设计；2）准备阶段：准备施工所需的材料、设备和人员；3）施工阶段：根据设计要求，进行支撑墙、加固柱子和悬挂层等施工工序；4）验收阶段：对施工过程进行检查和验收，确保施工质量符合要求。

六、劳动组织抗震综合支吊架施工工法需要组织一支具有丰富经验和专业知识的施工队伍。

由项目经理负责组织和协调施工工作，安排施工进度并监督施工质量。

同时，还需要安排专业的技术人员进行现场施工指导和质量检查。

七、机具设备抗震综合支吊架施工工法所需的机具设备包括：吊装设备（如吊车、起重机）、钢筋加工设备（如弯曲机、切割机）、支撑设备（如支撑杆、支座）、焊接设备、检测仪器等。

抗震支架施工方案1.概述本建筑中所有净化装修、暖通、动力、工艺管道、机电专业管线均需进行抗震设计，需按照国家相关规范进行二次优化设计,并经发包方批准。

2.抗震支吊架的应用机电抗震支吊架系统是牢固连接于已做抗震设计的建筑结构体的管路、槽系统及设备，以地震力为主要荷载的支撑系统，原有一般意义的支吊架系统是以重力为主要荷载的支撑系统，这两种支撑系统的设置并不重复而是相辅相成的，有效地提高了管路系统的抗震性能。

(1)抗震支吊架在本工程中的应用范围a.DN65及以上的生活给水系统；b.防排烟风道、事故通风风道；c.矩形截面面积≥0.38m²和圆形直径≥0.7m的风管系统；d.重力大于等于150N/m的电缆梯架、电缆槽盒、母线槽；e.悬吊管道中重力大于1.8kN的设备；f.对于重力小于1.8KN的设备或吊杆长度小于300mm的悬吊管道可不进行抗震设计。

(2)抗震支架布置原则a.每段水平直线管道应该在两端间距不大于0.6m处设置侧向抗震支架。

b.当两个侧向抗震支吊架间距大于最大设计间距时，应在中间增设侧向抗震支架。

例如：刚性连接金属管道长为24m，侧向抗震支吊架最大间距12m。

首先于两端加设侧向支撑，再依次按12m设置侧向支撑。

c.每段水平直管道应至少设置一个纵向抗震支架，当两个纵向抗震支吊架距离大于最大设计间距时，应按规范第8.2.3的要求间距依次增设纵向抗震支架。

例如：刚性连接金属管道长为36m，按最大24m的间距依次设置纵向支撑，直至所有支撑间距均满足要求。

d.刚性连接的水平管道，两个相邻的加固点间允许纵向偏移，水管及电线套管不得大于最大侧向支吊架间距的1/16，风管、电缆梯架、电缆托盘和电缆槽盒不得大于其宽度的两倍。

e.水平管道应在转弯处0.6m范围内设置侧向抗震支吊架。

f.当水平管道通过垂直管线与地面设备连接时，管线与设备之间采用柔性连接，水平管线距垂直管线600mm范围内设置侧向支撑，垂直管线底部距地面大于0.15m应设置抗震支撑。

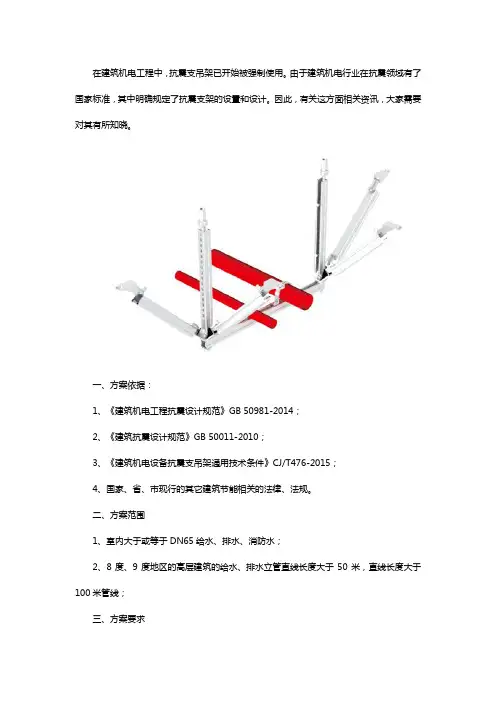

在建筑机电工程中，抗震支吊架已开始被强制使用。

由于建筑机电行业在抗震领域有了国家标准，其中明确规定了抗震支架的设置和设计。

因此，有关这方面相关资讯，大家需要对其有所知晓。

一、方案依据：
1、《建筑机电工程抗震设计规范》GB 50981-2014；
2、《建筑抗震设计规范》GB 50011-2010；
3、《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2015；
4、国家、省、市现行的其它建筑节能相关的法律、法规。

二、方案范围
1、室内大于或等于DN65给水、排水、消防水；
2、8度、9度地区的高层建筑的给水、排水立管直线长度大于50米，直线长度大于100米管线；
三、方案要求
1、室内大于或等于DN65给水、排水、消防水抗震支撑最大设计间距12米，纵向抗震支撑最大设计间距24米；柔性桥架上述参数减半。

2、管道两端设置侧向抗震支撑，抗震支撑间距超过最大设计间距时，应在中间增设抗震支撑。

3、水平管线在转弯处0.6m范围内须设置侧向抗震支撑。

4、门型抗震斜撑须至少由一个侧向支撑或两个纵向支撑组成。

5、实际间距需经计算进行调整。

6、节点分布需考虑管径转变和旁通等因素。

7、荷载及长细比将影响节点分布。

以上就是有关抗震支吊架方面的相关内容介绍，仅供大家进行参考。

同时，若是您还想了解更多有关抗震支吊架施工技术方面资讯，欢迎您登录南京众力达金属有限公司官网进行详细了解。

抗震支吊架安装指导书编制：xxxxxxx日期：2018年8月23日抗震支吊架系统安装指导1.设计要求：本工程采用抗震支吊架系统，请根据深化设计提供的图纸及安装材料表等进行安装。

2.材料要求：符合CJ/T476-2015《建筑机电设备抗震支吊架通用技术条件》及CECS 420:2015《抗震支吊架安装及验收规程》1）槽钢及全螺纹吊杆：槽钢无明显变形，两端切口应保持齐平，无切割倾斜现象。

全螺纹吊杆无严重变形，外螺纹无明显损坏现象2）连接件及管卡：连接件无明显变形及表面磨损现象，镀层均匀；有焊接的零件，焊缝应平整，无气泡现象。

管卡弧形需匀称无变形现象，焊接处符合相关质量标准。

3）其他材料：弹簧螺母、六角螺栓（8.8级）、六角螺母、衬垫、喷锌剂等。

3.安装工具：1）三相切割机、水平校准仪、扭力扳手及套筒配件2）六角开口扳手（14、16、18、19、24）、锤子、卷尺、手磨机3）卷尺、线坠、角尺4.施工条件：1）建筑土建施工基本完成，机电安装条件已经具备（或已基本安装完成）的情况下即可开始抗震支吊架的安装。

2）安装时应确认工作面是否具备安装支吊架的条件3）具体工期依据工程进度计划。

5.施工工艺：1）安装前仔细阅读施工图纸，并进行现场勘查并与施工图进行比对。

同时要配合其他工种的安装进度。

2）按施工图纸勘查现场后，需进行放线、定位的工作。

同时标记出管道、桥架、风管等吊挂物需要爬坡及转弯处的位置，留出支吊架安装的空间。

3）多种管线集中在一起时，要按照小让大，有压让无压，常温让保温的原则。

4）支吊架安装时，应严格按照图纸要求的安装间距、安装方式、安装角度进行安装。

6.支架安装：抗震支架的形式主要有四种：单水管系统、单风管系统、单桥架系统、组合系统。

现对这四种支架的安装步骤进行简要的说明：一、单管的安装步骤：根据单管的安装类型，单管的安装步骤主要包括：测量、锚栓定位一切料一主吊的安装一斜撑的安装一加劲装置的安装1）测量主要是测量所要安装的管道距楼板的高度，确定全螺纹吊杆的长度、加劲槽钢的长度及斜撑槽钢的长度，确定膨胀锚栓的位置。

抗震支吊架施工工艺标准20**年**月**日实施20**年**月*日发布抗震支吊架施工工艺标准1.适用范围依据《建筑机电工程抗震设计规范》抗震设防烈度6度或6度以上地区的建筑机电工程必须进行抗震设计（含地下综合管廊），本工艺标准适用于民用建筑和工业建筑安装工程中增设的抗震支撑系统的施工作业。

2.引用标准《建筑工程施工质量验收统一标准》GB50300-2013《建筑机电工程抗震设计规范》GB50981-2014《抗震支吊架安装及验收规程》CECS 420： 2015《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《建筑给水排水及采暖工程施工工艺标准》DBJ/T61-38-2005《室内管道支吊架标准图集》05R417-13.术语3.1建筑机电抗震设施：为建筑使用功能服务的附属机械、电器构件、部件和系统。

主要包括电梯，照明系统和应急电源，通信设备，管道系统，供暖和空气调节系统，火灾报警和消防系统等。

3.2抗震支撑：由锚固体、加固吊杆、斜撑和抗震连接构件组成的构件。

3.3抗震支吊架：与建筑物结构牢固连接，以地震力为主要载荷的抗震支撑设施。

由锚固件、加固吊杆、抗震连接构件及抗震斜撑组成。

3.4侧向抗震支吊架：斜撑与管道横截面平行的抗震支吊架。

3.5纵向抗震支吊架：斜撑与管道横截面垂直的抗震支吊架。

4.施工准备4.1技术准备4.1.1支吊架安装施工图纸由专业抗震支吊架厂家进行深化设计，并经设计单位、建设单位、监理单位和施工单位会审，图纸会审应形成会审纪要。

4.1.2编制《施工方案》，并报监理单位审核批准；《施工方案》应包含环境保护和职业健康安全的要素。

4.1.3安装人员应接受岗前培训，熟悉相关国家或行业标准图、施工工艺标准、施工验收规范等。

4.1.4参照设计施工图，按订货厂家提供的样本图，进行下料及拼接安装。

4.2物资准备4.2.1抗震支吊架产品运抵现场后，应进行进场验收，供应方应提供出厂合格证、构件及组件检测报告；产品进场后，应在监理单位人员的监督下，由施工单位按产品检验标准分类抽样检验。

建筑工程机电抗震支吊架施工技术要点摘要：建筑机电工程抗震支吊架（简称“建筑抗震支吊架”）是对机电设备及管线进行有效保护的重要抗震措施，由锚固件、加固吊杆、抗震连接构件及抗震斜撑构成，是根据现行国家标准《建筑抗震设计规范》“抗震设防烈度为6度及以上地区的建筑，必须进行抗震设计。

关键词：建筑工程；机电；抗震支吊架；技术要点前言：随着我国科学技术和建筑业的发展，机电工程抗震施工技术也得到了快速发展。

建筑机电工程抗震设计是建筑工程设计的重要组成部分，在实际工作中，机电抗震设计尚需改进和完善，工程技术人员对抗震支吊架仍需提高认识水平，只有在充分了解抗震支吊架的基础上才能更好编制和控制工程造价。

1、机电系统自身抗震性能唯有提高机电系统自身的抗震性能，才能有效防止地震引发的次生灾害，确保地地震后发动机系统迅速恢复运行。

在地震中，配备防震措施的管道和设备的防震负荷，可以比未安装的管道减少5~10倍。

按照建筑行业抗震规范中规定的要求，一定电机系统必须符合规范、使用和验收要求。

避震器的逻辑排列不仅能防范地震灾害，还能考虑到施工成本的经济性。

由此得出，根据GB50981-2014建筑物热振动施工规范，结合以下建议，给出了施工的可操作性:(1)地面和地下所有高于1.8 kn(18000kg)的密封空气通道；侧面风道末端的最大距离为9m，侧面风管的最大距离和侧面风道末端的最大距离为18 m。

(2)直径DN65或更大的管道(DN65)，用于供水、消防栓、喷水装置、气体出口；管道横向复盖的最大距离为12m；双双向冲击距离的最大距离为24m；(3)在空气中悬挂重量超过1.8kn(180kg)的风扇的矩形横截面的风道末端和风管；在空气横向叠加的最大距离为9m的风道末端和风管双向冲击阻尼的最大距离为18 m的风道末端和风管；(4)用于宽度超过300毫米的功率更大、更弱和火灾报警系统的金属设备；桥侧和侧保险杠之间的最大距离为12m，双向减震立柱之间的最大距离为24m。

抗震支吊架施工工法2008年5.12汶川大地震后，结构抗震进一步成为现代建筑设计非常重视的要点之一，由于抗震技术的加入，建筑本体的抗震性能大大提高，使得建筑物在经历较大的地震作用后依然可以稳固不倒。

但是，地震作用引发的电线、管道等机电、消防设备坠落以及因气体泄露引发的火灾等二次伤害，其造成的伤亡人数占地震总伤亡的一半以上，因此，机电设备的抗震措施必须配套施行。

针对此前无成熟的施工工艺标准的现状，对行业内现有普通支吊架所用的钢材和加工方法进行了一番调查，依据相关规范，结合市场材料供应以及施工现场的作业条件，总结出一套具备抗震要求的管线、设备支吊架的施工工艺标准。

一、工法特点1、抗震支吊架安装过程无需焊接和钻孔，拆、改调整方便，拆卸下的配件和槽钢都可重复使用，对材料的浪费极小;2、抗震支吊架具有良好的兼容性，各专业可共用一架吊架，可充分利用空间，使各专业的管线得以良好的协调;3、抗震支吊架的安装速度是传统支架安装做法的3～5倍，在符合管理规范的前提下，各专业和工种可以交叉作业，大大提高工效，缩短支吊架的总体安装工期;4、抗震支吊架在施工过中无需使用电焊和明火，不对环境和办公造成影响。

二、适用范围1、悬吊管道中所有超过1.8kN的设备;所有大于等于DN65以上的生活给水、消防管道系统2、空调、通风管路抗震支吊架适用范围：所有直径大于等于0.7m的风管系统;所有矩形截面积大于等于0.38㎡的矩形风管3、电力系统管道及电缆桥架系统抗震支吊架适用范围：所有内径大于等于60mm的电气配管;所有重力大于等于150N/m的电缆桥架、电缆梯架、电缆线盒、母线槽。

三、工艺原理1、总体阐述：抗震支吊架是以地震力为主要荷载的抗震支撑系统，针对的是遭遇到设防烈度的地震时能将管道及设备产生的地震作用传到结构体上的一种抗震支撑措施2、基本原理：通过对机电管线及设备的地震力进行计算，并对管线及设备与建筑构体的连接进行抗震加固并对其进行抗震验算，使机电管线及设备与建筑结构体建立可靠连接，可将机电管线及设备承受的地震作用全部传递到结构体上，使其遭遇到设防烈度的地震影响后能迅速恢复运转，进而达到减少和尽量避免次生灾害、尽快恢复建筑物使用功能的目的。

建筑抗震支吊架的施工技术与应用建筑抗震支吊架是一种用于提高建筑结构抗震能力的支撑装置。

其主要作用是在建筑结构中设置支吊点，使建筑结构可以承受地震引起的水平力。

本文将介绍建筑抗震支吊架的施工技术与应用。

1.1 预制构件彩绘建筑抗震支吊架是由多种预制构件组成的，为了确保其施工质量，需要进行预制构件彩绘。

彩绘主要包括颜色标记、序号标记、尺寸标记等，以便在施工过程中正确地组装货物。

1.2 钢管切割与组装钢管是建筑抗震支吊架的主要材料，其长度、角度和直径的精度必须满足技术规范的要求。

在建筑抗震支吊架的制作过程中，需要进行钢管的切割和组装。

切割可以采用手动切割、机械切割和气割切割等方式，组装则需要进行预制工作和现场拼接。

1.3 紧固件安装紧固件是连接钢构件和预制构件的重要部件，需要按照技术规范的要求进行安装。

在安装过程中需要注意螺纹的清洁和涂油，以便保证紧固件的耐腐性和承载能力。

预制构件是建筑抗震支吊架的重要组成部分，其翻新可以延长其使用寿命。

翻新主要包括抛丸清理、喷涂防锈漆和贴附橡胶等。

翻新过程中需要进行材料选择和工艺控制，以确保翻新质量。

1.5 施工现场安装建筑抗震支吊架的安装需要根据建筑结构的要求和技术规范进行现场施工。

在施工过程中需要进行误差控制和零部件的安装，以确保安装精度和抗震能力。

2.1 框架结构的抗震增强框架结构的抗震能力是建筑结构中最薄弱的部分，建筑抗震支吊架可以在框架结构中安装，增强建筑结构的抗震能力。

2.2 悬挂结构的支撑悬挂结构属于非常规建筑结构，其抗震能力需要进行特殊加强。

建筑抗震支吊架可以在悬挂结构中设置支撑点，增强其抗震能力。

总之，建筑抗震支吊架是一种重要的增强建筑结构抗震能力的装置。

在其施工过程中需要进行彩绘、钢管切割和组装、紧固件安装、预制构件翻新和现场安装等工作。

其应用范围包括框架结构、悬挂结构、跨越结构和塔楼结构等。

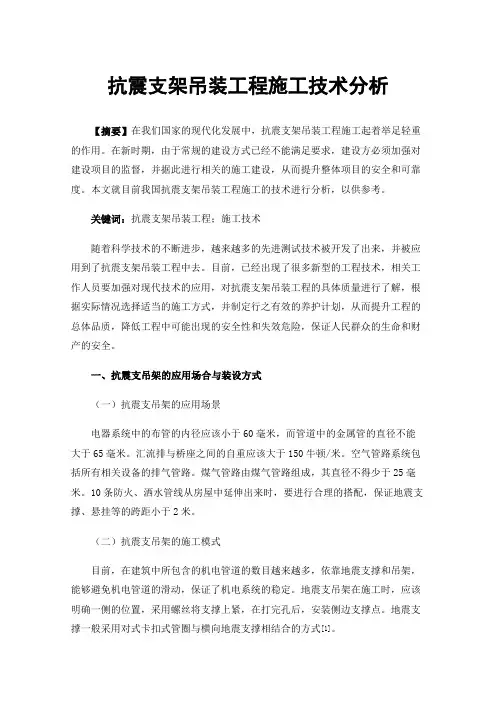

抗震支架吊装工程施工技术分析【摘要】在我们国家的现代化发展中，抗震支架吊装工程施工起着举足轻重的作用。

在新时期，由于常规的建设方式已经不能满足要求，建设方必须加强对建设项目的监督，并据此进行相关的施工建设，从而提升整体项目的安全和可靠度。

本文就目前我国抗震支架吊装工程施工的技术进行分析，以供参考。

关键词：抗震支架吊装工程；施工技术随着科学技术的不断进步，越来越多的先进测试技术被开发了出来，并被应用到了抗震支架吊装工程中去。

目前，已经出现了很多新型的工程技术，相关工作人员要加强对现代技术的应用，对抗震支架吊装工程的具体质量进行了解，根据实际情况选择适当的施工方式，并制定行之有效的养护计划，从而提升工程的总体品质，降低工程中可能出现的安全性和失效危险，保证人民群众的生命和财产的安全。

一、抗震支吊架的应用场合与装设方式（一）抗震支吊架的应用场景电器系统中的布管的内径应该小于60毫米，而管道中的金属管的直径不能大于65毫米。

汇流排与桥座之间的自重应该大于150牛顿/米。

空气管路系统包括所有相关设备的排气管路。

煤气管路由煤气管路组成，其直径不得少于25毫米。

10条防火、洒水管线从房屋中延伸出来时，要进行合理的搭配，保证地震支撑、悬挂等的跨距小于2米。

（二）抗震支吊架的施工模式目前，在建筑中所包含的机电管道的数目越来越多，依靠地震支撑和吊架，能够避免机电管道的滑动，保证了机电系统的稳定。

地震支吊架在施工时，应该明确一侧的位置，采用螺丝将支撑上紧，在打完孔后，安装侧边支撑点。

地震支撑一般采用对式卡扣式管圈与横向地震支撑相结合的方式[1]。

（三）抗震支吊架安装注意事项首先，采用全载荷加权法进行了横向地震动载荷的分析，并对其它影响因子忽略不计。

其次，考虑到管道的热膨胀和收缩，在选用纵梁时，首先要考虑的是能承受热膨胀和冷收缩的元件类型。

用于隔热管线上的防震支架，其规格要根据隔热后的尺寸来决定。

安装风管时，应保证其倾斜角不超过其宽度的两倍，在最大横向支承间隔1/16以内，管道和导线套筒可有一定的纵向偏差。

抗震支吊架施工工法【抗震支吊架施工工法】1. 引言抗震支吊架施工工法是用于建筑物抗震设计及施工的重要技术。

本文档将详细介绍抗震支吊架施工工法的各个方面。

2. 抗震支吊架施工前的准备工作2.1 工程前期准备在正式进行抗震支吊架施工之前，需要进行详细的工程前期准备工作，包括项目规划、设计图纸的制定、材料采购等。

2.2 施工人员培训施工人员需要具备一定的专业技术和操作能力，需要进行相关培训，包括安全操作规程、工法要求等培训。

3. 抗震支吊架的材料及设备3.1 材料选择抗震支吊架的材料需要具备一定的承重能力和抗震性能。

一般选择高强度钢材和优质混凝土材料。

3.2 设备准备进行抗震支吊架施工需要一定的施工设备，如吊车、脚手架等。

根据具体工程要求选择合适的设备。

4. 抗震支吊架施工工序及要点4.1 基础处理在进行抗震支吊架施工之前，需要对建筑物的基础进行处理，包括清理、加固等。

4.2 梁柱安装按照设计图纸进行梁柱的安装，需要注意安装顺序、间距等要点。

4.3 支吊架安装将支吊架按照设计要求安装在梁柱上，确保其稳固可靠。

4.4 连接件安装对支吊架的连接件进行安装，包括螺栓、焊接等方式。

4.5 施工质量控制施工过程中需要进行严格的质量控制，包括测量、检验等。

5. 抗震支吊架施工后的验收及维护5.1 验收标准根据相关标准进行抗震支吊架施工的验收，确保其质量符合要求。

5.2 维护保养完成抗震支吊架施工后，需要定期进行维护保养工作，包括检查、修复等。

【附件】本文档附件：附件1：抗震支吊架设计图纸附件2：抗震支吊架施工工艺流程图【法律名词及注释】本文档所涉及的法律名词及注释：1. 建筑法：指规定建筑物的建设、使用和管理的相关法律法规。

2. 抗震设计规范：指根据地震波特点和建筑物的结构特点，确定建筑物地震抗力的相关规范。

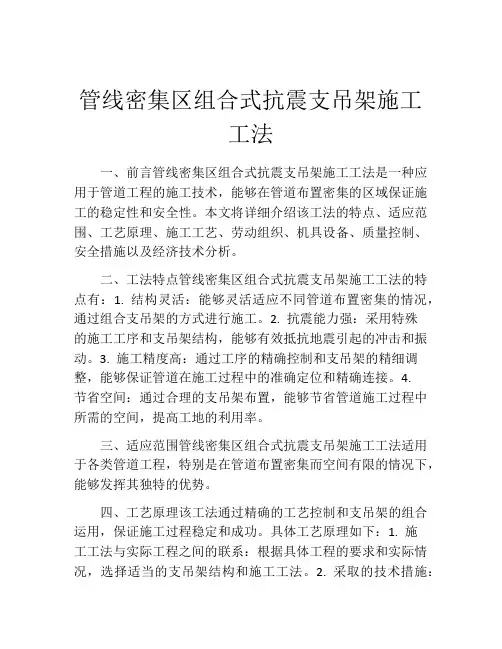

管线密集区组合式抗震支吊架施工工法一、前言管线密集区组合式抗震支吊架施工工法是一种应用于管道工程的施工技术，能够在管道布置密集的区域保证施工的稳定性和安全性。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施以及经济技术分析。

二、工法特点管线密集区组合式抗震支吊架施工工法的特点有：1. 结构灵活：能够灵活适应不同管道布置密集的情况，通过组合支吊架的方式进行施工。

2. 抗震能力强：采用特殊的施工工序和支吊架结构，能够有效抵抗地震引起的冲击和振动。

3. 施工精度高：通过工序的精确控制和支吊架的精细调整，能够保证管道在施工过程中的准确定位和精确连接。

4.节省空间：通过合理的支吊架布置，能够节省管道施工过程中所需的空间，提高工地的利用率。

三、适应范围管线密集区组合式抗震支吊架施工工法适用于各类管道工程，特别是在管道布置密集而空间有限的情况下，能够发挥其独特的优势。

四、工艺原理该工法通过精确的工艺控制和支吊架的组合运用，保证施工过程稳定和成功。

具体工艺原理如下：1. 施工工法与实际工程之间的联系：根据具体工程的要求和实际情况，选择适当的支吊架结构和施工工法。

2. 采取的技术措施：通过分析工程结构和重要部位的力学特性，确定支吊架的位置和布置方式。

同时，应用数值模拟和试验等手段，确保支吊架的设计和施工具备抗震能力。

3. 实际应用：在具体的工程中，根据施工工序和管道布置的要求，精确安装和调整支吊架，保证管道能够达到预定位置和连接精度。

五、施工工艺管线密集区组合式抗震支吊架施工工法的施工过程包括以下几个阶段：1. 前期准备：组织设计、方案审核、材料采购、机具设备准备等。

2. 基础施工：按照设计要求，进行基础的施工和加固。

3. 支吊架安装：根据设计要求和管道布置情况，安装支吊架并进行精确的调整。

4. 管道连接：根据管道设计和支吊架的位置，进行管道的连接和调整。

5. 防震措施：在施工过程中，采取相应的防震措施，确保管道的稳定性和安全性。

抗震支吊架施工流程
1. 准备工作
- 完成工程图纸设计，并确认施工方案。

- 确定所需材料清单，并进行采购。

- 准备施工所需工具和设备。

2. 基础施工
- 进行场地勘测，并做好地基处理。

- 安装基础支吊架，确保稳定性。

3. 吊装各部分
- 根据施工图纸的要求进行预制吊装部分的加固处理。

- 使用吊车等设备将预制部分吊装到指定位置。

- 进行精确定位和固定。

4. 连接与调整
- 进行吊装部分之间的连接，在连接部位进行加固处理。

- 进行支吊架的调整，确保各部分水平和垂直。

5. 检查与测试
- 检查支吊架的安装情况，注意连接部位的牢固性。

- 进行吊装部分和支吊架的负荷测试，确保其承载能力。

6. 完成工作
- 清理施工现场，确保无杂物和危险物。

- 编制施工记录和报告，包括各项测试结果。

- 交付工程验收。

以上是抗震支吊架施工的基本流程，具体操作应根据实际情况和专业知识进行调整和补充。

在施工过程中要严格遵守相关安全规范，确保施工质量和工人的安全。

抗震支吊架工程施工方案一、项目概述抗震支吊架工程是针对建筑结构在地震作用下易受损的问题而设计的一种重要措施。

在地震发生时，支吊架能够有效地防止建筑结构的倾斜和坍塌，保障建筑物的安全性。

本文将详细介绍抗震支吊架工程的施工方案，从设计、施工准备、施工工艺、质量控制等方面展开讨论。

二、施工设计1. 抗震支吊架的选材在抗震支吊架工程中，常用的选材包括优质的钢材和混凝土。

在选材时，需根据建筑结构的承载能力和地震烈度等因素进行综合考量，确保支吊架在地震发生时能够承受住相应的荷载。

2. 施工图纸的编制在进行抗震支吊架工程前，需要编制详细的施工图纸，包括支吊架的布置图、结构图、连接图等。

施工图纸应符合相关标准和规范要求，确保支吊架施工的准确性和可靠性。

3. 抗震支吊架的布置支吊架应布置在建筑结构的重要部位，如梁柱节点、墙体等处，以增强结构的承载能力。

在布置支吊架时，需考虑结构的整体性和稳定性，避免支吊架过于集中或偏离设计位置。

4. 抗震支吊架的连接支吊架与建筑结构的连接应采用可靠的方式，如焊接、螺栓连接等。

连接点需保证紧固牢固，避免在地震发生时出现脱落或松动的情况。

三、施工准备1. 设备和材料的准备在进行抗震支吊架工程前，需准备好所需的设备和材料，如吊车、焊接机、螺栓、钢材等。

设备和材料的选择应符合相关标准和规范要求，确保施工的质量和安全。

2. 人员的培训施工前需对参与工程的人员进行培训，包括技术人员、操作人员等。

培训内容包括支吊架的安装方法、施工要求、质量控制等，以提高施工人员的技能水平和责任意识。

3. 安全措施的落实在施工现场需严格遵守相关安全规定，做好安全防护工作。

施工人员需佩戴好安全帽、安全鞋，严禁乱堆放材料、违章操作等行为，确保施工现场的安全性。

四、施工工艺1. 支吊架的安装支吊架的安装应按照施工图纸和设计要求进行，确保支吊架的位置准确、连接牢固。

在安装过程中，需注意调整支吊架的水平度和垂直度，避免出现倾斜或变形的情况。

抗震支架安装施工工艺
随着建筑科技的不断发展，抗震支架作为一种重要的抗震设施，被广泛应用于各类建筑物的结构中。

抗震支架的正确安装施工工艺
对于建筑物的抗震能力和安全性至关重要。

下面将介绍抗震支架安
装施工的一般步骤和注意事项。

1. 施工前准备。

在进行抗震支架安装施工前，首先要对建筑结构进行详细的检
查和评估，确定抗震支架的安装位置和数量。

同时，需要准备好所
需的材料和设备，包括抗震支架、连接件、螺栓等。

2. 安装定位。

根据设计要求和现场实际情况，确定抗震支架的安装位置和定
位点。

在进行安装之前，要对定位点进行清理和处理，确保其平整、干净，并符合支架的安装要求。

3. 安装固定。

将抗震支架按照设计要求和图纸进行安装，使用螺栓或焊接等方式将支架固定在建筑结构上。

在进行固定时，要注意保持支架的垂直度和水平度，确保其安装牢固、稳定。

4. 连接调整。

在安装完成后，需要对支架进行连接和调整。

确保支架与建筑结构之间的连接牢固可靠，同时进行必要的调整，以保证支架的整体性能和稳定性。

5. 检查验收。

在完成抗震支架安装施工后，需要进行全面的检查和验收。

包括对支架的安装质量、连接牢固性、调整情况等进行检查，确保施工质量符合相关标准和要求。

在进行抗震支架安装施工时，需要严格按照相关规范和设计要求进行操作，确保施工质量和安全。

同时，要注意施工现场的环境保护和安全防护，确保施工过程中的安全和环保。

只有这样，才能保证抗震支架在建筑结构中发挥出最大的抗震效果，提高建筑物的抗震能力和安全性。

抗震支吊架施工工艺原理
抗震支吊架是一种重要的建筑物支撑装置，能够有效地减少地震对建筑物的影响，保障建筑物的安全。

其施工工艺原理主要包括以下几点：
1. 建筑物结构分析：在施工前，需要进行建筑物结构分析，确定支吊架的布置位置和数量，合理安排支吊架的布置方案。

2. 断面分析：根据建筑物的结构形式和使用要求，对支吊架的断面进行分析和设计，确保支吊架的强度和刚度满足要求。

3. 材料选择：选择合适的材料，如钢材、钢筋等，确保支吊架的耐久性和稳定性。

4. 制作加工：根据设计图纸制作支吊架零部件，采用现代化的钢结构加工设备进行加工，确保支吊架的精度和质量。

5. 安装施工：在施工前需要对支吊架进行检查和试装，确保支吊架的准确度和安装质量。

在施工过程中，需要采取相应的安全防护措施，确保施工人员的安全。

6. 质量检测：在施工结束后，需要对支吊架进行质量检测，确保支吊架的使用效果和安全性能。

综上所述，抗震支吊架的施工工艺原理包括建筑物结构分析、断面分析、材料选择、制作加工、安装施工和质量检测等多个方面，需要科学合理地进行设计和施工，以确保支吊架的安全、稳定、耐久性能。

- 1 -。

关键词：建筑机电；抗震支架；施工技术建筑结构的抗震，分为建筑结构抗震设计及非结构构件抗震设计，其中非结构构件抗震包含了持久性的建筑非结构构件（包括非承重墙体、附着于楼面和屋面结构的构件、装饰构件和部件、固定于楼面的大型储物架）和支承于建筑结构的附属机电设备。

建筑机电抗震支吊架可承受来自不同方向的水平地震力，在地震中给予机电设备工程以保护，为震后机电设备的正常运行提供了支持，减少次生灾害的发生。

根据GB50981-2014《建筑机电工程抗震设计规范》的1.0.3条：按本规范进行的建筑机电工程设施抗震设计应达到下列要求：（1）当遭受低于本地区抗震设防烈度的多遇地震影响时，机电工程设施一般不受损坏或不需修理可继续运行；（2）当遭受相当于本地区抗震设防烈度的地震影响时，机电工程设施可能损坏经一般修理或不需修理仍可继续运行；（3）当遭受高于本地区抗震设防烈度的罕遇地震影响时，机电工程设施不至于严重损坏，危及生命。

我国防震减灾法及建筑抗震设计规范明确要求需对机电系统采取抗震措施，且强制条文必须严格实施。

根据《中华人民共和国建筑法》和《中华人民共和国防震减灾法》，实行以“预防为主”的方针，经抗震设防后的建筑消防等机电工程设施，当遭遇到本地区抗震设防烈度的地震发生时，可以达到减轻地震破坏，减少次生灾害，避免人员伤亡，减少经济损失的目的。

采取必要的机电抗震措施可以有效保护机电系统的震害损失：（1）减少机电系统破坏程度，降低经济损失；（2）有效控制水灾及火灾的发生；（3）减少人员伤亡概率；（4）保障主体结构安全不受火灾影响。

1机电系统自身抗震性能唯有提高机电系统自身的抗震性能，才能有效防止地震引发的次生灾害，确保地震后机电系统迅速恢复运转。

地震时，加装抗震措施的管道及设备相对于没有加装的管道可减少5～10倍的位移量，可有效提高系统的抗震性能。

根据GB50981-2014《建筑机电工程抗震设计规范》的强制要求，在重点部位机电系统进行抗震设防以符合规范要求、使用要求及验收要求具有十分重要意义。

抗震综合支吊架施工工法抗震综合支吊架施工工法一、前言在建筑工程施工过程中，为了提高建筑结构的抗震性能和安全性，抗震综合支吊架（以下简称支吊架）被广泛应用。

本文将对该施工工法进行详细介绍，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点支吊架是一种用于支撑和吊装建筑结构的系统工法，其特点包括：高度可调节、施工方便、适应性强、成本相对较低、可靠性高等。

三、适应范围支吊架适用于各类建筑结构的施工，包括高层建筑、桥梁、隧道、水利工程等。

四、工艺原理支吊架的工艺原理在于通过设置支座和吊杆对建筑结构进行支撑和吊装。

支座能够调整高度，以适应不同的施工需求；吊杆通过固定在结构上，起到吊装作用。

支吊架的技术措施包括合理选择支座和吊杆的类型、安装位置和数量，并采取必要的加强措施，以确保工程的稳定性和安全性。

五、施工工艺支吊架的施工工艺包括以下几个阶段：1. 准备工作：包括材料准备、施工地点的准备和施工计划的制定。

2. 安装支座：根据设计要求，在需要支撑的位置安装支座，并进行高度调整。

3. 安装吊杆：根据设计要求，在支座上固定吊杆，并进行吊装。

4. 加固措施：根据实际需要，采取必要的加固措施，以增加结构的稳定性。

6、劳动组织支吊架的施工需要有经验丰富的施工团队，包括施工负责人、技术人员和作业人员等。

七、机具设备支吊架施工所需的机具设备包括支座、吊杆、螺栓、固定夹具、起重机等。

这些机具设备需要选择适合工程实际需要的型号和规格，并确保其性能可靠。

八、质量控制为了确保支吊架施工的质量，需要采取以下措施：1. 严格按照设计要求进行施工，确保支座和吊杆的正确安装和调整。

2. 定期检查和维护支座和吊杆的状态，确保其正常工作。

3. 对加固措施进行必要的检查和测试，确保其有效性。

九、安全措施支吊架施工中需要注意以下安全事项：1. 使用安全可靠的机具设备，确保施工过程中的安全。

抗震支吊架工程施工方案一、工程概况1.1 工程概述抗震支吊架工程是为了提高建筑结构的抗震能力，以减少地震灾害对建筑物的影响。

在发生地震时，抗震支吊架能够有效地减少建筑物的受力，保护建筑物和人员的安全。

1.2 工程地点本工程位于XX省XX市XX县，具体的建设地点是XX大厦。

1.3 工程规模该工程总占地面积为XX平方米，建筑高度为XX米，共有XX层。

1.4 工程目的本工程旨在提高建筑物的抗震能力，减少地震对建筑物的影响，保护建筑物和人员的安全。

1.5 施工单位本工程的施工单位为XX建筑工程有限公司。

二、施工方案2.1 施工前准备1）组织施工人员进行专业培训，保证施工人员具备相关的技能和知识；2）清理施工区域，确保施工区域无障碍，施工安全；3）准备所需的施工设备和材料，确保施工过程能够顺利进行。

2.2 技术方案1）施工方案：采用现场焊接的方式进行抗震支吊架的安装，确保抗震支吊架与建筑物的连接牢固可靠。

2）材料选用：选用优质的钢材作为抗震支吊架的材料，确保抗震支吊架具有足够的强度和韧性。

3）施工工艺：采用标准化的施工工艺，保证抗震支吊架的安装符合相关的工程规范和质量标准。

4）施工过程：严格按照相关的工程指导书进行施工，确保施工过程中的每一个环节都符合施工要求。

5）质量控制：实施严格的质量控制和监督，确保抗震支吊架的安装质量满足工程要求。

2.3 施工步骤1）测量并制定施工方案：施工前，对建筑结构进行测量，制定详细的施工方案。

2）准备施工材料和设备：根据施工方案，准备所需的施工材料和设备。

3）施工现场搭建：搭建施工现场，确保施工现场符合安全和施工要求。

4）焊接抗震支吊架：根据施工方案，对抗震支吊架进行焊接，确保抗震支吊架的连接牢固可靠。

5）验收和整理：对施工完成的抗震支吊架进行验收，并进行整理和清理施工现场，确保施工质量和环境整洁。

2.4 安全措施1）严格遵守安全操作规程，确保施工人员的安全；2）配备专业的安全防护装备，确保施工人员的安全；3）定期进行安全生产教育和培训，提高施工人员的安全意识。

抗震型综合支吊架安装施工工法抗震型综合支吊架安装施工工法一、前言抗震型综合支吊架是一种重要的结构支撑系统，能够有效抵抗地震力对建筑物产生的影响。

本文将详细介绍抗震型综合支吊架的安装施工工法，以及其特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点抗震型综合支吊架安装施工工法具有以下几个特点：1. 结构简单、刚度大：支吊架采用钢材制成，具有较大的刚度和强度，能够承受较大的负荷和地震力。

2. 安装灵活、适应性强：支吊架可以根据实际情况进行灵活的组合和调整，适应不同建筑物的需求。

3. 施工效率高：支吊架可以预制制作，现场安装方便快捷，减少了施工周期和劳动力成本。

4. 适用范围广：支吊架适用于各类建筑物和工业设备的抗震加固和支撑，具备很强的通用性。

三、适应范围抗震型综合支吊架适用于以下范围：1. 各类建筑物的抗震加固工程，包括住宅、办公楼、工厂等。

2.各类工业设备的支撑，如发电厂、石油化工厂、桥梁等。

3.大型体育场馆、会展中心等公共建筑的结构支撑。

四、工艺原理抗震型综合支吊架安装施工工法是基于以下原理进行设计和施工的：1. 结构原理：采用钢材制作的支吊架具有较高的刚度和强度，能够有效承受地震力和负荷。

2.连接原理：通过焊接、螺栓连接等方式将支吊架与建筑物或工业设备相连接，确保整体结构的稳定性和可靠性。

五、施工工艺抗震型综合支吊架的施工工艺主要包括以下几个阶段：1. 施工准备：包括施工方案编制、材料采购、器具设备准备以及人员组织等。

2. 施工布置：根据设计要求和施工方案，在现场进行各种施工布置，包括场地平整、支吊架组装等。

3. 连接固定：将支吊架与建筑物或工业设备进行连接固定，采用焊接、螺栓连接等方式进行。

4. 调试测试：对已安装的支吊架进行调试和测试，确保其满足设计要求和安全规范。

5. 完工验收：完成所有施工工作，进行最后的验收和整理，确保施工质量达到要求。
