电子警察系统功能
▪ 电子警察系统 ▪ 1．闯红灯车辆抓拍； ▪ 2．计算机通讯技术和数据库技术； ▪ 3．图像清晰、检索方便； ▪ 4．操作简便； ▪ 5．查询方便； ▪ 6． 24小时不间断地工作； ▪ 7．牌照清晰； ▪ 8．电子警察自动识别、抓拍违章车辆，不需要人
工，大大节省警力。
机动车闯红灯自动管理系统：
系统组成：
该系统包括一台数据中心处理器、车辆检测 器、多台数据收集器（视智能监控识别仪数量配 定）、多台智能监控识别仪和相关通讯网络组成。
性能指标： ·车辆捕获率：≥99%（不包括二轮摩托车等） ·车牌识别率：在环境无烟雾的情况下，牌照识别 结果与实际牌照有四个以上相符的条件下，白天 95%以上，晚上85%以上 ·测速范围：5—180km/h ·测速误差：5—80km/h 小于±3%，80— 120km/h小于±5%，120km/h小于±8% ·图像分辨率：768×576
机动车闯红灯自动管理系统，是我公司在照 相机、录像带、数码相机等机动闯红灯管理系统 的基础上又推出的新一代高科技电子设备。采用 了摄相机监测，计算机目标跟踪图像识别，硬盘 存储图像技术，实现了全自动监测管理。具有画 面清晰、维护操作简便，安装不破坏路面，可以 改变检测车道，后台管理软件功能强大等优点。
该系统具有测速精度高、不受气候影响、可 对各种违章行为进行灵活录像、抓拍的车载式 “移动电子警察”。
违章信息可直接保存在笔记本电脑上，还可 以移植到违章记录数据库内，该设备还留有标准 的通信接口，在无线通信网络畅通的情况下，将 违章图像实时传送至卡口或收费处，在卡口或高 速公路收费站出口处对违章车辆进行实时查处。
系统组成
该系统是有测速雷达、摄像机、云台、计算机 以及巡逻车组成。
▪ 电子警察系统 ▪ 1．闯红灯车辆抓拍； ▪ 2．计算机通讯技术和数据库技术； ▪ 3．图像清晰、检索方便； ▪ 4．操作简便； ▪ 5．查询方便； ▪ 6． 24小时不间断地工作； ▪ 7．牌照清晰； ▪ 8．电子警察自动识别、抓拍违章车辆，不需要人
工，大大节省警力。
机动车闯红灯自动管理系统：
系统组成：
该系统包括一台数据中心处理器、车辆检测 器、多台数据收集器（视智能监控识别仪数量配 定）、多台智能监控识别仪和相关通讯网络组成。
性能指标： ·车辆捕获率：≥99%（不包括二轮摩托车等） ·车牌识别率：在环境无烟雾的情况下，牌照识别 结果与实际牌照有四个以上相符的条件下，白天 95%以上，晚上85%以上 ·测速范围：5—180km/h ·测速误差：5—80km/h 小于±3%，80— 120km/h小于±5%，120km/h小于±8% ·图像分辨率：768×576
机动车闯红灯自动管理系统，是我公司在照 相机、录像带、数码相机等机动闯红灯管理系统 的基础上又推出的新一代高科技电子设备。采用 了摄相机监测，计算机目标跟踪图像识别，硬盘 存储图像技术，实现了全自动监测管理。具有画 面清晰、维护操作简便，安装不破坏路面，可以 改变检测车道，后台管理软件功能强大等优点。
该系统具有测速精度高、不受气候影响、可 对各种违章行为进行灵活录像、抓拍的车载式 “移动电子警察”。
违章信息可直接保存在笔记本电脑上，还可 以移植到违章记录数据库内，该设备还留有标准 的通信接口，在无线通信网络畅通的情况下，将 违章图像实时传送至卡口或收费处，在卡口或高 速公路收费站出口处对违章车辆进行实时查处。
系统组成
该系统是有测速雷达、摄像机、云台、计算机 以及巡逻车组成。
道路智能交通监控ppt课件
记录车型及颜色，黑白局部图像用于分辨车牌号码了140Km/h以下车
速牌照抓拍及分辨； ➢ 大量存储：采用高清晰、高倍率图像压缩技术，一个常规10G硬盘能够存储
三十万辆车辆图像； ➢ 图像管理：自动刷新，循环录像，无需人工操作。图像可进行清晰化处理，
系统功能：
➢ 实时视像监视道路交通情况 ➢ 各出入口和关键路段车流量计数，各重要路段车辆速度采集； ➢ 交通信息、气象信息（图文）编辑和LED显示 ➢ 车辆及牌照抓拍功能： 利用彩色和黑白摄像机的各自特点对车辆进
行抓拍，以分别获取车型、车身颜色及清晰的车牌号码 ➢ 计算机处理功能： 控制主机设备采用高可靠性及高速率的PC工控机，
城市道路交通的组网结构主要包括城市各区的监控点、各区的道路交 通指挥分中心和上一级（省市级）交通指挥中心。
项目建设的意义
1. 交通行业监控是一种“事前监督与事后核查并举”的技术， 它尽可能地做到“防范于未然”；
2. 在各省统一的网络中实现统一的数据格式，可以向各有关部 门开放监控终端窗口，分层次地进行监督管理，便于政府相 关主管部门宏观了解安全运输情况；
管理系统简介
系统架构
在原有的视频监控系统中，部署于监控区域的摄像机将采集到的 现场图像通过视频线、光纤或者IP网络传送到机场分中心，分布于市 内各处的监控分中心会将这些图像数据经过视频矩阵或者视频矩阵输 出到电视墙上，同时进行录像备份。监控分中心采集到的数据也可以 经过专网上传给上一级的监控中心，上一级监控中心可实时查看现场 图像或者提取存储资料。形成一个分层级的、分布部署和集中管理的 监控体系。
利用国际先进的小波压缩技术，将采集的图像压缩后存放。软件运行 于WINDOW98操作系统 环境，界面直观，操作方便 ➢ 远程通讯功能： 专用远程图像传输软件，管理人员在控制中心可对 车辆运行进行监视，同时可进行图像文件的调阅、检索、播放、打印 输出等
速牌照抓拍及分辨； ➢ 大量存储：采用高清晰、高倍率图像压缩技术，一个常规10G硬盘能够存储
三十万辆车辆图像； ➢ 图像管理：自动刷新，循环录像，无需人工操作。图像可进行清晰化处理，
系统功能：
➢ 实时视像监视道路交通情况 ➢ 各出入口和关键路段车流量计数，各重要路段车辆速度采集； ➢ 交通信息、气象信息（图文）编辑和LED显示 ➢ 车辆及牌照抓拍功能： 利用彩色和黑白摄像机的各自特点对车辆进
行抓拍，以分别获取车型、车身颜色及清晰的车牌号码 ➢ 计算机处理功能： 控制主机设备采用高可靠性及高速率的PC工控机，
城市道路交通的组网结构主要包括城市各区的监控点、各区的道路交 通指挥分中心和上一级（省市级）交通指挥中心。
项目建设的意义
1. 交通行业监控是一种“事前监督与事后核查并举”的技术， 它尽可能地做到“防范于未然”；
2. 在各省统一的网络中实现统一的数据格式，可以向各有关部 门开放监控终端窗口，分层次地进行监督管理，便于政府相 关主管部门宏观了解安全运输情况；
管理系统简介
系统架构
在原有的视频监控系统中，部署于监控区域的摄像机将采集到的 现场图像通过视频线、光纤或者IP网络传送到机场分中心，分布于市 内各处的监控分中心会将这些图像数据经过视频矩阵或者视频矩阵输 出到电视墙上，同时进行录像备份。监控分中心采集到的数据也可以 经过专网上传给上一级的监控中心，上一级监控中心可实时查看现场 图像或者提取存储资料。形成一个分层级的、分布部署和集中管理的 监控体系。
利用国际先进的小波压缩技术，将采集的图像压缩后存放。软件运行 于WINDOW98操作系统 环境，界面直观，操作方便 ➢ 远程通讯功能： 专用远程图像传输软件，管理人员在控制中心可对 车辆运行进行监视，同时可进行图像文件的调阅、检索、播放、打印 输出等
智能交通产品介绍
信号控制系统
4
DH- ITRTSC-096A
全系产品自主研发
终端管理设备
5
智能交通系列产品
补光设备
6
DH-ITSE0800-GN5A-D DH-ITSE0804-GN5B-D DH-ITSE0400-GN5A-B
DH-ITALE-080BA
DH-ITALF-300AB
全系产品自主研发
智能交通系列产品
能全面提升，为未来一体化、高清化、智能化打 好了基础
09年行业首创嵌入式一体化智能摄像机，到
目前为止，嵌入式结构已经取代工控机成为市场 主流
07年行业首创一体化结构智能交通摄像机 创
新的无风扇散热结构已成为事实上的行业标准， 目前市场主流供应商全部采用类似结构
全产业链布局
打造智慧大交通系统
大交通体系综合交通管控平台
卡口系统 电警系统
大交通
道路监控
车载监控
信号控制 停车场管理
案例遍及全国各地
23
22
21
18
19
20
17
16
14
12
15
13
11
08 02
01 10
03
09
05
04
06 07
产品市场占有率第一
01
上海交警总队电警项目
02
云南省公安厅视频卡口
03
杭州”三道环”卡口
04 石狮公安局交通警察大队项目
05
产品介绍
快闪闪光灯
采用先进的稳压技术，电压控制准确、稳定 全国首创技术，可调节闪光灯光斑大小，光斑满足中1车道
~3车道需求 闪光灯亮度可调节，大幅度降低了光污染，有效的满足市场
智能交通系统介绍PPT课件
四、监控系统-监控画面
监控枪机和球机视频画面
高空监控视频画面
第20页/共26页
五、限高架系统-拓扑图
第21页/共26页
四、限高架系统-现场模型图
卡口抓拍系统 监控摄像机 夜间警示灯 碰撞传感器
第22页/共26页
固定标识标牌 可变信息诱导屏 升降式限高装置 闪光限高标识牌
五、限高架系统-现场图
第4页/共26页
车行灯-掉头灯
一、信号机控制系统—系统组成
车行灯-倒计时器
人行灯
第5页/共26页
二、电子警察抓拍系统-拓扑图
核心层 长丰县交警大队
视频服务器
磁盘阵列主机
长丰交警大队 接入交换机
解码上墙
管理工作站
长淮路 长寿路 交口
长淮路 长丰路 交口
长淮路 圆梦苑 锦街
长淮路 安琪儿 幼儿园
长淮路 长新路
卡口抓拍相机
卡口频闪灯
第13页/共26页
三、卡口抓拍系统-系统组成
卡口爆闪灯
测速雷达
第14页/共26页
卡口路口主机
三、卡口抓拍系统-过车图片
卡口抓拍图片-白天
卡口抓拍图片-夜间
第15页/共26页
四、监控系统-拓扑图
监控服务器
磁盘阵列
解码上墙
工作站
核心层 汇聚层 接入层 设备层
硬盘录像机
汇聚交换机1 光纤收发器
第6页/共26页
二、电子警察抓拍系统-系统组成
电子警察杆件及抓拍相机
电子警察抓拍相机及补光灯
第7页/共26页
二、电子警察抓拍系统-系统组成
电子警察抓拍相机
电子警察频闪灯
电子警察主机
第8页/共26页
智能交通系统PPT幻灯片
探讨人工智能在智能交通系统中的 应用，如自动驾驶、智能导航、智 能交通信号控制等。
未来发展趋势
展望人工智能在智能交通系统中的 未来发展趋势，如更加智能化的交 通管理、更加高效的车路协同等。
03
道路交通管理优化方案
信号控制策略优化研究
自适应信号控制系统
根据实时交通流量调整信号灯配时，提高路口通行效率。
车载娱乐系统
音频/视频播放器、互联网接入、语音识别技术
3
整合方案
统一用户界面、跨平台兼容性、无缝切换体验
自动驾驶辅助技术原理剖析
传感器技术
雷达、激光雷达（LiDAR）、摄像头、超声波传感器
控制与执行系统
电子稳定程序（ESP）、线控技术、执行器
决策与规划算法
深度学习、强化学习、路径规划、行为预测
车载安全监控及应急响应机制
知识产权保护问题探讨
知识产权保护现状
分析当前智能交通系统领域知识产权保护的现状和存在的问题。
加强知识产权保护措施
提出加强智能交通系统知识产权保护的措施，包括加强法律法规建设、完善知识产权管理 制度、加强知识产权培训等。
知识产权与标准体系协同发展
探讨知识产权与标准体系在智能交通系统领域中的协同发展，促进技术创新和产业发展。
安全监控系统
碰撞预警、车道偏离预警、盲点监测
应急响应机制
自动紧急制动（AEB）、紧急呼叫（eCall）
数据安全与隐私保护
加密传输、匿名化处理、访问控制
新能源汽车在ITS中角色定位
01
新能源汽车类型
纯电动汽车（BEV）、插电式混合动力汽车（PHEV）、燃料电池汽车
（FCEV）
02
充电设施与智能电网
快速充电站、无线充电技术、V2G（车辆到电网）技术
未来发展趋势
展望人工智能在智能交通系统中的 未来发展趋势，如更加智能化的交 通管理、更加高效的车路协同等。
03
道路交通管理优化方案
信号控制策略优化研究
自适应信号控制系统
根据实时交通流量调整信号灯配时，提高路口通行效率。
车载娱乐系统
音频/视频播放器、互联网接入、语音识别技术
3
整合方案
统一用户界面、跨平台兼容性、无缝切换体验
自动驾驶辅助技术原理剖析
传感器技术
雷达、激光雷达（LiDAR）、摄像头、超声波传感器
控制与执行系统
电子稳定程序（ESP）、线控技术、执行器
决策与规划算法
深度学习、强化学习、路径规划、行为预测
车载安全监控及应急响应机制
知识产权保护问题探讨
知识产权保护现状
分析当前智能交通系统领域知识产权保护的现状和存在的问题。
加强知识产权保护措施
提出加强智能交通系统知识产权保护的措施，包括加强法律法规建设、完善知识产权管理 制度、加强知识产权培训等。
知识产权与标准体系协同发展
探讨知识产权与标准体系在智能交通系统领域中的协同发展，促进技术创新和产业发展。
安全监控系统
碰撞预警、车道偏离预警、盲点监测
应急响应机制
自动紧急制动（AEB）、紧急呼叫（eCall）
数据安全与隐私保护
加密传输、匿名化处理、访问控制
新能源汽车在ITS中角色定位
01
新能源汽车类型
纯电动汽车（BEV）、插电式混合动力汽车（PHEV）、燃料电池汽车
（FCEV）
02
充电设施与智能电网
快速充电站、无线充电技术、V2G（车辆到电网）技术
大华智能交通全系列产品介绍
国内领先产品，并 且取得了近2亿元
市场，将大华智能 交通带入更高、更 远、更加广阔的智 能交通领域
的实力，实现了提 之一
的销售业绩
交通进入高帧率时 代。通过不断的深 入行业应用，全面 完成大交通的产业 布局。
供雷达、线圈多种
触发方式的解决方
案
产品线概述｜人员储备
大华股份智能交通线拥有近百人的高素质研发团队，在全国各地拥有200人左 右的专业销售及服务团队，是目前国内拥有智能交通监管系统核心技术（车辆 视频检测技术、车牌识别技术、摄像系统)自主研发能力的供应商之一。
系统技术优势｜一体化设计-终端管理设备
智能交通终端管理设备——前端工业级管理设备
网络存储器
交机
大华智能终端管理设备
终端管理器
大华智能终端管理设备=交换机+网络存储器+终端服务器 前端系统的“大管家”，集成存储、数据通信、网络传输、视频监控及图片处理等功
能。
系统技术优势｜一体化设计-测速仪
追寻 • 创新
成就•梦想
大华股份智能交通产品介绍
产品市场部-智能交通
产品线概况介绍 系统技术优势 产品介绍 方案介绍 案例分享
产品线概述｜发展历程
以市场需求为驱动力，引领嵌入式技术发展
2010
2011
2012
2007
2006年开始进入智 能交通行业， 07年 底正式推出卡口、 测速仪产品，国内 首家推出嵌入式一 体化高清摄像机
车型识别：基于3D模型的车型识别， 能准确识别大客车、中巴、小轿车等
车标识别：基于大华自主开发的纹理 +模型识别算法，车标定位准确，能够准 确捕获车标细部特征信息，并做精细识 别和处理，从而达到较高的识别率
智能交通方案及产品介绍
工作原理：摄像机对图像中的红绿信号灯颜色 做逐帧识别，同时自动匹配对应车道，对过往车 辆进行轨迹跟踪并做行为判断，对违章车辆进行 抓拍、车牌识别、录像、存储，处理结果上传到 后台。也具备卡口功能，即在绿灯期间记录过往 车辆。
电警功能：闯红灯、压线、逆行、非法左转、 非法右转、违章变道、不按车道行驶、违章停车、 道路堵塞检测、卡口功能等。
智能交通摄像机----系统的“大脑”，架构简化里程碑
一体化高清摄像机
传统设计
大华摄像机= 传统摄像机 + 视频采集卡 + 工控机
双DSP设计：突破传统单DSP架构，提升图像编码的质量及智能化功能的扩容
内置功能举例：卡口/电警抓拍、车牌/车身颜色/车型识别、违章检测（逆行、变道、
禁视左频、采禁集右摄、像压机线、拥堵、违章停车等）视频采集卡
ppt课件
19
大华智能交通
目录
• 大华智能交通系统 • 大华智能交通产品 • 案例介绍
ppt课件
20
大华智能交通｜嵌入式产品系列
智能交通高清摄像机 智能交通终端管理
140万高清摄像机 200万高清摄像机 500万高清摄像机 800万高清摄像机
视频/图片存储 存储+数通+图片合成
智能交通测速仪 200万测速仪 800万测速仪
视频检测切换方案
固定式测速检测方案 移动式测速检测方案
机动车测速仪解决方案
ppt课件
线圈检测方案 视频检测方案 线圈检测与视频检测
切换方案
电子警察系统解决方案
3
卡口系统方案
多种检测模式----线圈模式、雷达模式、视频模式或线圈/雷达+视频辅助模式
ppt课件
4
智能交通 PPT课件
注20：20●/3/表30示支持， ○ 表示选配，－ 表示无
固定安装 ●
●
● ● ● ● ● ● ● ● ● ● ● ● ○
便携使用 ●
●
● ● ● ● ● ● ● ● ● ● ● ● ○
14
大华智能交通系统特点｜多种检测方式
线圈触发;视频检测
视频触发
2020/3/30
信号检测器
1 可选配，特殊环境检测红绿灯
频闪灯
2 每车道1台，用于视频检测
2020/3/30
10
测速系统方案
系统主要由前端数据采集子部分（测速仪）、网络传输子部分（3G等）和管 理中心构成。主要应用于国道、省道等公路及特殊专用道路上，对超速行驶、低速 行驶车辆进行全天候测速抓拍。
2020/3/30
2020/3/30
7
电警系统方案
多种检测模式----线圈模式、视频模式及线圈检测+视频辅助模式
2020/3/30
8
电警系统方案｜视频检测
前端系统由嵌入式高清摄像机、LED频闪灯组 成。200万单台摄像机可覆盖单向2车道，500万单 台摄像机可覆盖单向3车道。
工作原理：摄像机对图像中的红绿信号灯颜色 做逐帧识别，同时自动匹配对应车道，对过往车 辆进行轨迹跟踪并做行为判断，对违章车辆进行 抓拍、车牌识别、录像、存储，处理结果上传到 后台。也具备卡口功能，即在绿灯期间记录过往 车辆。
检测方式 施工难度 成本
优势
适用场合
备注
线圈 视频
较高 简单
中等 灵敏度高、可靠
要求高捕获率、适 合切割线圈道路
可测速（0180Km/h) ，可视 频辅助
较低
易施工、易维护、 智能化功能丰富
固定安装 ●
●
● ● ● ● ● ● ● ● ● ● ● ● ○
便携使用 ●
●
● ● ● ● ● ● ● ● ● ● ● ● ○
14
大华智能交通系统特点｜多种检测方式
线圈触发;视频检测
视频触发
2020/3/30
信号检测器
1 可选配，特殊环境检测红绿灯
频闪灯
2 每车道1台，用于视频检测
2020/3/30
10
测速系统方案
系统主要由前端数据采集子部分（测速仪）、网络传输子部分（3G等）和管 理中心构成。主要应用于国道、省道等公路及特殊专用道路上，对超速行驶、低速 行驶车辆进行全天候测速抓拍。
2020/3/30
2020/3/30
7
电警系统方案
多种检测模式----线圈模式、视频模式及线圈检测+视频辅助模式
2020/3/30
8
电警系统方案｜视频检测
前端系统由嵌入式高清摄像机、LED频闪灯组 成。200万单台摄像机可覆盖单向2车道，500万单 台摄像机可覆盖单向3车道。
工作原理：摄像机对图像中的红绿信号灯颜色 做逐帧识别，同时自动匹配对应车道，对过往车 辆进行轨迹跟踪并做行为判断，对违章车辆进行 抓拍、车牌识别、录像、存储，处理结果上传到 后台。也具备卡口功能，即在绿灯期间记录过往 车辆。
检测方式 施工难度 成本
优势
适用场合
备注
线圈 视频
较高 简单
中等 灵敏度高、可靠
要求高捕获率、适 合切割线圈道路
可测速（0180Km/h) ，可视 频辅助
较低
易施工、易维护、 智能化功能丰富
交通抓拍机主推产品彩页

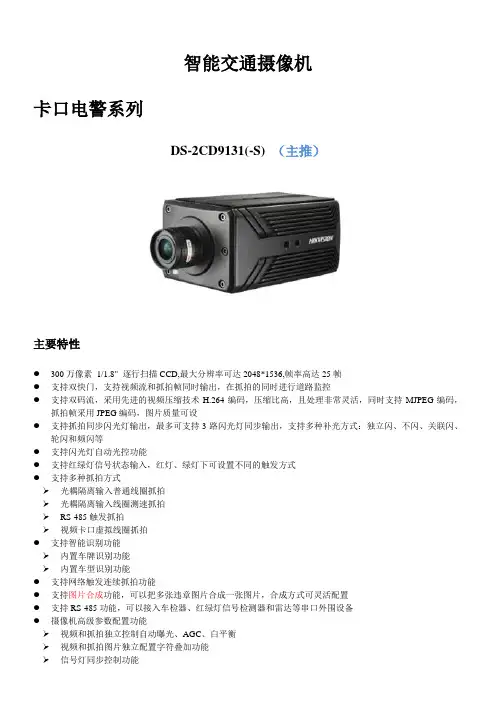

智能交通摄像机卡口电警系列DS-2CD9131(-S)（主推）主要特性●300万像素1/1.8" 逐行扫描CCD,最大分辨率可达2048*1536,帧率高达25帧●支持双快门，支持视频流和抓拍帧同时输出，在抓拍的同时进行道路监控●支持双码流，采用先进的视频压缩技术H.264编码，压缩比高，且处理非常灵活，同时支持MJPEG编码，抓拍帧采用JPEG编码，图片质量可设●支持抓拍同步闪光灯输出，最多可支持3路闪光灯同步输出，支持多种补光方式：独立闪、不闪、关联闪、轮闪和频闪等●支持闪光灯自动光控功能●支持红绿灯信号状态输入，红灯、绿灯下可设置不同的触发方式●支持多种抓拍方式光耦隔离输入普通线圈抓拍光耦隔离输入线圈测速抓拍RS-485触发抓拍视频卡口虚拟线圈抓拍●支持智能识别功能内置车牌识别功能内置车型识别功能●支持网络触发连续抓拍功能●支持图片合成功能，可以把多张违章图片合成一张图片，合成方式可灵活配置●支持RS-485功能，可以接入车检器、红绿灯信号检测器和雷达等串口外围设备●摄像机高级参数配置功能视频和抓拍独立控制自动曝光、AGC、白平衡视频和抓拍图片独立配置字符叠加功能信号灯同步控制功能●支持本地视频预览，CVBS信号或HD-SDI信号输出●支持SD/SDHC本地图片存储检索、自动覆盖、自动上传●支持外接USB存储设备本地图片存储、自动覆盖、自动上传●超强的网络功能，支持多种图片上传方式（FTP、海康SDK布防等）●支持硬件看门狗●支持配置文件导入导出技术参数订货型号DS-2CD9131(开关量输出)DS-2CD9131-S（5V信号量输出）外形尺寸建议配件DS-1213ZJ壁装支架DS-1312HZ-6S适用于室外室外护罩iDS-2CD9131(-S)（主推）主要特性●300万像素1/1.8"逐行扫描CCD，最大分辨率可达2048*1536，帧率高达25帧●支持双码流，采用先进的视频压缩技术H.264编码，压缩比高，且处理非常灵活，同时支持MJPEG编码，抓拍帧采用JPEG编码，图片质量可设●支持同步闪光灯输出，最多可支持3路闪光灯同步输出，支持频闪●支持闪光灯自动光控功能●支持红绿灯信号状态输入●支持智能识别功能内置车牌识别功能内置车型识别功能内置视频卡式电警功能内置压线、逆行、闯红灯、不按导向行驶违章检测功能●支持违章连续抓拍功能●支持图片合成功能，可以把多张违章图片合成一张图片，合成方式可灵活配置●RS-485功能可以接入红绿灯信号检测器设备●摄像机高级参数配置功能视频和抓拍图片独立配置字符叠加功能信号灯同步控制功能●支持本地视频预览，CVBS信号或HD-SDI信号输出●支持SD/SDHC本地图片存储检索、自动覆盖、自动上传●支持外接USB存储设备本地图片存储、自动覆盖、自动上传●超强的网络功能，支持多种图片上传方式（FTP、海康SDK布防等）●支持硬件看门狗●支持配置文件导入导出技术参数订货型号iDS-2CD9131(开关量输出)iDS-2CD9131-S（5V信号量输出）外形尺寸建议配件DS-1213ZJ壁装支架DS-1312HZ-6S适用于室外室外护罩iDS-2CD9361(-S)（主推）主要特性●600万像素1" 逐行扫描CCD,最大分辨率可达2752*2208,帧率高达25帧●支持双快门,支持视频流和抓拍帧同时输出,在抓拍的同时进行道路监控●支持双码流，采用先进的视频压缩技术H.264编码，压缩比高，且处理非常灵活，同时支持MJPEG编码，抓拍帧采用JPEG编码，图片质量可设●支持抓拍同步闪光灯输出,最多可支持3路闪光灯同步输出,支持多种补光方式：独立闪、不闪、关联闪、轮闪和频闪等●支持闪光灯自动光控功能●支持红绿灯信号状态输入,红灯,绿灯下可设置不同的触发方式●支持多种抓拍方式光耦隔离输入普通线圈抓拍光耦隔离输入线圈测速抓拍RS-485触发抓拍视频卡口虚拟线圈抓拍IO触发抓拍●支持智能识别功能内置车牌识别功能内置车型识别功能内置视频卡式电警功能内置压线、逆行、闯红灯、不按导向行驶违章检测功能●支持违章连续抓拍功能●支持图片合成功能，可以把多张违章图片合成一张图片，合成方式可灵活配置●支持RS-485功能,可以接入车检器、红绿灯信号检测器和雷达等串口外围设备●摄像机高级参数配置功能视频和抓拍独立控制自动曝光、AGC、白平衡视频和抓拍图片独立配置字符叠加功能信号灯同步控制功能●支持本地视频预览，CVBS信号或HD-SDI信号输出●支持SD/SDHC本地图片存储检索、自动覆盖、自动上传●支持外接USB存储设备本地图片存储、自动覆盖、自动上传●超强的网络功能，支持多种图片上传方式（FTP、海康SDK布防等）●支持硬件看门狗●支持配置文件导入导出技术参数订货型号iDS-2CD9361(开关量输出)iDS-2CD9361-S（5V信号量输出）外形尺寸建议配件DS-1213ZJ壁装支架DS-1312HZ-6S适用于室外室外护罩。
智能交通主流产品介绍
产品简介｜嵌入式技术展现
智能交通高清摄像机 智能交通终端管理
140万高清摄像机 200万高清摄像机 500万高清摄像机 800万高清摄像机
视频/图片存储 存储+数通+图片合成
智能交通测速仪 200万测速仪 800万测速仪
智能交通辅助设备
雷达 车检器 补光灯
基础知识｜大华一体化摄像机
像机
根据功能区分，分为视频采集型像机和嵌入式一体化摄像机。视频采集型像机作 为系统的“眼睛”，只提供监控场景视频流（现大多格式为H.264)给予系统分析 主机或管理平台处理。嵌入式一体化摄像机集成数据采集编码模块、存储模块、 网传模块及智能化分析模块。依据产品设计及算法性能，可内置处理系统功能。 升级为系统的“大脑”。 大华于07年国内率先推出嵌入式一体化高清摄像机，采用双DSP、无风扇设计， 目前涵盖140万、200万、500万和800万机型。根据系统应用区分，分为卡口 抓住摄像机和电警抓拍摄像机。根据检测方式区分，分为线圈/雷达检测机型、 视频检测机型及线圈/雷达+视频检测自动切换机型。
DH-ITC803-G(R)B3A • 采用KODAK 800万4/3〞CCD芯片
• 抓拍图片分辨率： 800万(3296 x 2472) • 视频分辨率： 8.3fps 1600×1200 • 支持图片+高清视频输出,视频压缩格式
H.264 • 支持功能：覆盖4车道，车牌识别功能 • 提供闪光灯/频闪灯/红绿灯同步功能 • 提供完整的SDK，便于系统接入 • 可应用于电子警察系统
红灯无颜色
红灯泛黄
摄像机简介｜优势&亮点（4）
信号灯相位同步技术(2)
交流信号灯供电示意图
最佳抓拍点
红灯无颜色
