硅整流交流发电机的构造

硅整流发电机的工作原理硅整流发电机是一种常见的发电设备，它利用硅整流器将交流电转化为直流电。

本文将详细介绍硅整流发电机的工作原理，并探讨其在发电领域中的应用。

一、硅整流发电机的基本概念硅整流发电机是一种将交流电转化为直流电的设备。

它通过利用硅整流器，将来自发电机的交流电转换为直流电，从而实现电能的存储和利用。

硅整流发电机适用于各种场景，如家庭用电、工业生产等。

二、硅整流发电机主要由发电机、硅整流器和电池组成。

在正常运行时，发电机产生交流电，通过连接的硅整流器转换为直流电，然后存储到电池中进行储存。

当需要使用电能时，直流电从电池中释放并供应给负载。

硅整流器是实现电能转换的关键组件。

它由多个二极管组成，每个二极管都具有单向导电性，即只能让电流在一个方向上通过。

当交流电输入硅整流器时，只有与电流方向相符的二极管才会导通，将电流引导到电池中进行储存。

硅整流发电机还配备了控制系统，用于监测电池的充放电状态，并自动控制硅整流器的工作。

当电池电量过低时，控制系统将启动发电机，通过硅整流器进行充电。

当电池电量充足时，发电机停止工作，电池直接供电负载。

三、硅整流发电机的应用硅整流发电机具有广泛的应用领域，主要包括以下几个方面：1. 家庭用电：硅整流发电机可以利用太阳能、风能等可再生能源发电，将电能存储到电池中，供给家庭使用。

尤其在偏远地区或没有稳定供电的情况下，硅整流发电机能够为家庭提供持续稳定的电力。

2. 工业生产：许多工业生产过程需要稳定的电力供应，而硅整流发电机能够提供可靠的电力支持。

通过连接多个硅整流发电机，可以满足工业生产对电能的需求，并实现能源的高效利用。

3. 紧急备用电源：在电力系统故障或自然灾害造成停电时，硅整流发电机可作为紧急备用电源。

其快速启动和稳定运行的特性能够在紧急情况下为医院、通信基站等重要设施提供可靠的电力支持。

4. 新能源发电：硅整流发电机能够与太阳能发电系统、风力发电系统等结合使用，将可再生能源转换为可储存的直流电。

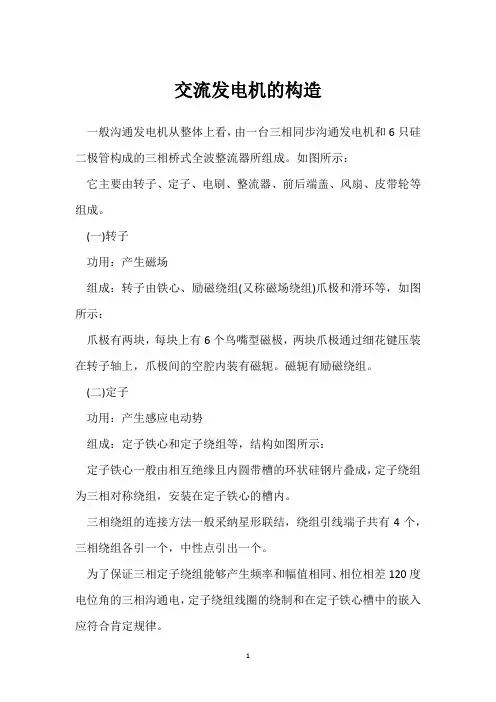

交流发电机的构造一般沟通发电机从整体上看，由一台三相同步沟通发电机和6只硅二极管构成的三相桥式全波整流器所组成。

如图所示：它主要由转子、定子、电刷、整流器、前后端盖、风扇、皮带轮等组成。

(一)转子功用：产生磁场组成：转子由铁心、励磁绕组(又称磁场绕组)爪极和滑环等，如图所示：爪极有两块，每块上有6个鸟嘴型磁极，两块爪极通过细花键压装在转子轴上，爪极间的空腔内装有磁轭。

磁轭有励磁绕组。

(二)定子功用：产生感应电动势组成：定子铁心和定子绕组等，结构如图所示：定子铁心一般由相互绝缘且内圆带槽的环状硅钢片叠成，定子绕组为三相对称绕组，安装在定子铁心的槽内。

三相绕组的连接方法一般采纳星形联结，绕组引线端子共有4个，三相绕组各引一个，中性点引出一个。

为了保证三相定子绕组能够产生频率和幅值相同、相位相差120度电位角的三相沟通电，定子绕组线圈的绕制和在定子铁心槽中的嵌入应符合肯定规律。

(三)整流器作用：将发电机定子绕组产生的三相沟通电变换为直流电。

一般由6只硅整流二极管散热板所组成。

整流二极管的工作电流大、反向耐压值高。

沟通发电机整流二极管有正极管和负极管之分，引出线为正极的二极管称为正极管，引出线为负极的二极管称为负极管。

如图所示。

三个正极管的外壳压装在散热板的三个孔中，这三只正极管的壳体和散热板一起成为发电机的正极，由固定散热板的螺栓(此螺栓与后端盖绝缘)通至外壳外，作为发电机的火线接线柱“B”(“S”、“十”、“A”或“电枢’’)，如图2—5所示。

三个负极管的外壳压装在后端盖的三个孔中，有些发电机装在另外一块散热板上，它们的外壳与发电机外壳一起成为发电机的负极。

硅二极管的安装示意图，如图2—6所示。

(四)端盖和电刷总成沟通发电机的前后端盖均由铝合金压铸或用砂模铸造而成，这是由于铝合金为非导磁性材料，可削减漏磁并具有轻巧、散热性能良好的优点。

为提高轴承孔的机械强度，增加其耐磨性，在发电机端盖的轴承孔内镶有钢套。

_硅整流发电机原理及维修一、硅整流发电机原理：硅整流发电机是一种利用碳化硅杂质在晶体中出现的特殊电流传导特点来实现电能转换的发电机。

晶体是由正价离子和价电子组成的。

在晶体中，正价离子和离子化的杂质离子的排列形成了正五边形结构，形成五向性晶体。

当电流通过晶体时，由于离子的不对称分布，离子中产生了一个电场，电场会使杂质离子发生运动，并由于离子和电子的撞击形成一个电子云，形成了电子分区。

硅整流发电机可以分为三个部分，包括灵敏元件、碳化硅晶体和恢复元件。

1.灵敏元件：灵敏元件是控制电流的元件，它可以根据电流的变化来决定整流方向。

一般来说，硅整流发电机采用的是二极管灵敏元件。

2.碳化硅晶体：硅整流发电机中的碳化硅晶体是实现整流的关键元件。

它具有挑战认可电流的能力，可以实现无压降、无浪涌、饱和与失压时的整流。

3.恢复元件：恢复元件是恢复漏电功率的元件，它可以对电流进行恢复和放大。

通常情况下，硅整流发电机采用的是晶体管恢复管。

二、硅整流发电机的维修：硅整流发电机的维修主要包括以下几个方面：1.检查电路：首先要检查发电机的整流电路是否正常工作，包括灵敏元件、碳化硅晶体和恢复元件，是否存在烧毁或者损坏。

2.更换灵敏元件：如果发现灵敏元件无法正常工作，需要及时更换。

在更换之前，需要先断开电源，并确保电容器中没有电荷残留，否则可能导致触电。

3.更换碳化硅晶体：如果发现碳化硅晶体存在问题，比如腐蚀、断裂等，需要及时更换。

更换碳化硅晶体时，应先将电流关闭，并使用专业的工具进行更换，避免碳化硅晶体损坏。

4.更换恢复元件：如果发现恢复元件无法正常工作，需要及时更换。

在更换之前，要确保电源已经关闭，并遵循相关操作规程，以免发生意外。

5.清洁及保养：在日常使用中，应定期对硅整流发电机进行清洁和保养工作，包括清除灰尘和杂物，确保发电机的运行环境干净整洁；同时，要定期检查发电机的各个部件是否有损坏或者松动，及时修复或者更换。

总结：硅整流发电机是一种利用碳化硅杂质在晶体中出现的特殊电流传导特点来实现电能转换的发电机。

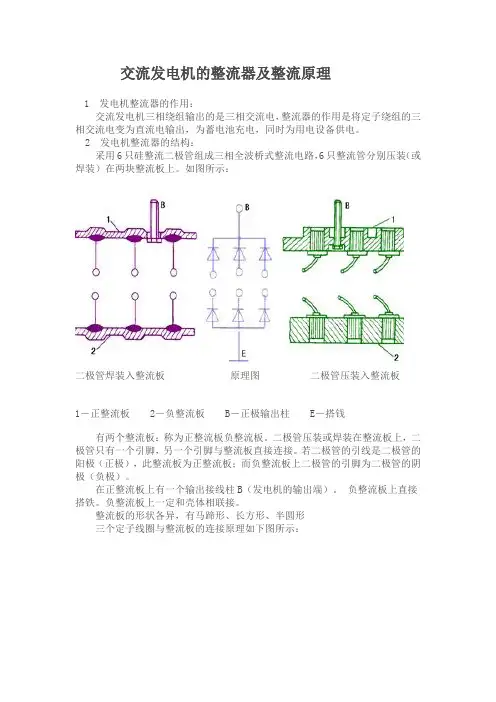

交流发电机的整流器及整流原理
1 发电机整流器的作用：
交流发电机三相绕组输出的是三相交流电，整流器的作用是将定子绕组的三相交流电变为直流电输出，为蓄电池充电，同时为用电设备供电。

2 发电机整流器的结构：
采用6只硅整流二极管组成三相全波桥式整流电路，6只整流管分别压装（或焊装）在两块整流板上。

如图所示：
二极管焊装入整流板原理图二极管压装入整流板
1－正整流板2－负整流板B－正极输出柱E－搭钱
有两个整流板：称为正整流板负整流板。

二极管压装或焊装在整流板上，二极管只有一个引脚，另一个引脚与整流板直接连接。

若二极管的引线是二极管的阳极（正极），此整流板为正整流板；而负整流板上二极管的引脚为二极管的阴极（负极）。

在正整流板上有一个输出接线柱B（发电机的输出端）。

负整流板上直接搭铁。

负整流板上一定和壳体相联接。

整流板的形状各异，有马蹄形、长方形、半圆形
三个定子线圈与整流板的连接原理如下图所示：
定子线圈与整流板的连接原理
3 发电机整流原理：
二极管具有单项导电性,当给二极管加上正向电压时,二极管导通, 当给二极管加上反向电压时,二极管截止,二极管的导通原则如下:
正二极管负二极管
当三只二极管负极端相连时，正极端电位最高者导通；
当三只二极管正极端相连时，负极端电位最高者导通。

杨遇草。

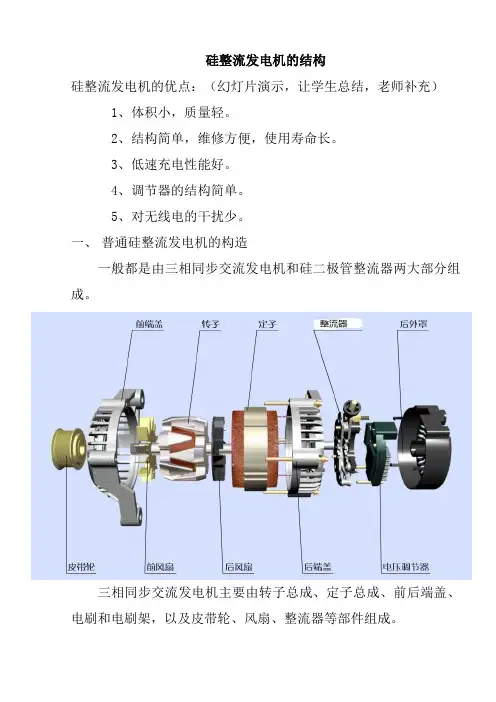

硅整流发电机的结构硅整流发电机的优点：（幻灯片演示，让学生总结，老师补充）1、体积小，质量轻。

2、结构简单，维修方便，使用寿命长。

3、低速充电性能好。

4、调节器的结构简单。

5、对无线电的干扰少。

一、普通硅整流发电机的构造一般都是由三相同步交流发电机和硅二极管整流器两大部分组成。

三相同步交流发电机主要由转子总成、定子总成、前后端盖、电刷和电刷架，以及皮带轮、风扇、整流器等部件组成。

1、转子总成1.集电环（滑环）2.轴3.爪极4.铁芯5.励磁绕组作用：产生磁场组成：滑环、轴、两块爪极、励磁绕组和铁芯。

两块爪极一般为6对，交错压装在轴上，中间的空腔内装有导磁的铁芯，其上绕有励磁绕组，励磁绕组的两端分别焊接在彼此绝缘的铜质滑环上，滑环与装在后端盖上的两个电刷相接处。

当电刷与直流电源接通时，便有电流流过励磁绕组，产生磁场，使一块爪极磁化为N极，另一块为S极，从而形成6对相互交错的N、S极。

2、定子总成作用：产生三相交流电动势。

组成：定子绕组、定子铁芯。

定子固定在两端盖之间。

定子铁心由内圈带槽的硅钢片叠成，定子绕组的导线就嵌放在铁心的槽中。

定子绕组有三相，三相绕组采用星形接法或三角形（大功率）接法，都能产生三相交流电。

三相绕组的连接方法有星形接法（又称Y形接法）和三角形接法（又称△形接法）两种。

Y形接法是将三相绕组的三个末端X、Y、Z接在一起，将三相绕组的首端A、B、C作为交流发电机的交流输出端；三角形接法是将每相绕组的首端和另一相绕组的末端依次相连接，因而有三个接点，这三个接点即为交流发电机的交流输出端。

3、整流器作用：将交流转换为直流。

组成：硅整流二极管、散热板。

4、端盖交流发电机的前后端盖由铝合金铸成，铝合金为非导磁材料，可减少漏磁，并具有重量轻、散热性好的优点。

作用：固定定子、转子和附件位置，固定整机位置，可以张紧。

5、电刷作用：把电流提供给旋转部件。

将电源通过集电环引入励磁绕组。

组成：电刷、电刷架和电刷弹簧。

交流发电机的结构特点及其工作原理1、发电机的结构特点P11C型发动机所配的发电机，是国内外汽车广泛使用的三相硅整流交流发电机。

通过8个二极管组成三级桥式全波整流电路(整流器)，将三相绕组中产生的交流电转变为直流电。

其结构如图所示。

把三相发电机各线圈的末端接在一起成为公共端点，又称为三相电源的中性点。

从中性点引出的线称为中线，从三个线圈始端引出的线称为相线。

这种连接方式称为星形接法。

2、整流原理交流发电机发出三相交流电，但汽车上的用电设备和蓄电池都是直流电。

整流器的功能是将交流电转变为直流电。

汽车交流发电机利用硅二极管的单向导电性能，用6只硅二极管组成三相桥式全波整流电路，把交流电转变为直流电。

8管极交流发电机在中性点增加了两个二极管，也称为中性点二极管，这样使发电机的三次谐波在中性点叠加，可将发电机的输出功率提高。

9管极的交流发电机增加了功率较小的激磁管，这样可以用简单的充电指示灯来表示发电机的工作情况，省去了结构相对复杂的继电器。

3、调节器作用发电机的发电量是随着发动机的转速变化而变化的。

当发电机的电压超过恒定值(如28V)时，就需要加以限制。

IC调节器，是将所有元件集成在一个半导体基片(集成电路)上，利用三级管开关电路的作用控制发电机的磁场，在发电机转速变化时保持其输出电压不变。

电压调节器是一负反馈控制，其在某一规定的高压下起作用，若电机电压高于规定值，则减少激磁电流以降低电机输出电压，限制发电机的输出电压不超出某一规定范围。

如：28V的发电机，控制在28±0.30V范围内。

低于上述控制值，调节器不起调节作用，只是磁场线圈通电线路中的一个导体。

集成电路调节器具有体积小、工作可靠、无须维护等特点，故被广泛使用。

4、汽车交流发电机的特性汽车交流发电机的工作特性是以转速为基准，表示发电机输出电流、电压经整流后与转速的关系。

以输出特性曲线来表示发电机的特性。

输出特性是指发电机输出电压保持衡定时（24V发电机规定为28V），发电机转速与输出电流的关系，通过它可以知道发电机在不同转速下输出功率的大小。
