课题五 硅整流发电机的工作原理及整流原理一、发电原理如图 1 a 所示，发电机定子的三相绕组按一定规律（彼此相差120度电角度）分布在发电机的定子槽中，内部有一个转子，转子上安装着爪极和励磁绕组。
当外电路通过电刷使励磁绕组通电时，便产生磁场，使爪极被磁化为N 极和S 极。
当转子旋转时，磁通交替地在定子绕组中变化，根据电磁感应原理可知，定子的三相绕组中便产生交变的感应电动势。
这就是交流发电机的发电原理。
在交流发电机中，由于转子磁极呈鸟嘴形，其磁场的分布近似正弦规律图1b ，所以交流电动势的波形也近似正弦规律，如果发电机定子的三相绕组是对称绕制的则产生的三相电动势也是对称的。
即每相电动势的大小相等，相位差互为120度。
定子每相电动势的有效值的表示式中 ---绕组系数(和发电机定子绕组的绕线方式有关 ) ---每相绕组的匝数（单位：匝） ---频率（单位：Hz ）---每极磁通（单位：Wb ） ---电机结构常数（ ）---称为相电动势。
由此可见，当交流发电机结构一定时（结构常数不变），相电动势和发电机转速、磁通成正比。
二、整流原理交流发电机定子的三相绕组中，感应产生的是交流电是通过6教学补充nC KfN E eΦ=Φ=44.4φK Nf 60/pn f =Φe C 60/44.4KNp C e =φEe C φE图2 交流发电机整流原理a) 整流电路图 b) 三相绕组电压波形图 c) 整流后发电机输出波形图二极管具有单向导通性,当给二极管加上正向电压时二极管导通, 当给二极管加上反向电压时二极管截止。
将定子的三相绕组和6只整流二极管按图2a的电路连接。
三个正极管子VD1、VD3、VD5的负极连在一起，在某一瞬间，正极电位最高的管子导通。
而三个负极管子VD2、VD4、VD6，其正极连在一起，在某一瞬间，负极电位最低的管子导通。
图3 励磁电路四、硅整流交流发电机的特性指发电机经整流后输出电压、电流和转速之间的关系。
硅整流发电机的工作原理硅整流发电机是一种常见的发电设备，它利用硅整流器将交流电转化为直流电。
本文将详细介绍硅整流发电机的工作原理，并探讨其在发电领域中的应用。
一、硅整流发电机的基本概念硅整流发电机是一种将交流电转化为直流电的设备。
它通过利用硅整流器，将来自发电机的交流电转换为直流电，从而实现电能的存储和利用。
硅整流发电机适用于各种场景，如家庭用电、工业生产等。
二、硅整流发电机主要由发电机、硅整流器和电池组成。
在正常运行时，发电机产生交流电，通过连接的硅整流器转换为直流电，然后存储到电池中进行储存。
当需要使用电能时，直流电从电池中释放并供应给负载。
硅整流器是实现电能转换的关键组件。
它由多个二极管组成，每个二极管都具有单向导电性，即只能让电流在一个方向上通过。
当交流电输入硅整流器时，只有与电流方向相符的二极管才会导通，将电流引导到电池中进行储存。
硅整流发电机还配备了控制系统，用于监测电池的充放电状态，并自动控制硅整流器的工作。
当电池电量过低时，控制系统将启动发电机，通过硅整流器进行充电。
当电池电量充足时，发电机停止工作，电池直接供电负载。
三、硅整流发电机的应用硅整流发电机具有广泛的应用领域，主要包括以下几个方面：1. 家庭用电：硅整流发电机可以利用太阳能、风能等可再生能源发电，将电能存储到电池中，供给家庭使用。
尤其在偏远地区或没有稳定供电的情况下，硅整流发电机能够为家庭提供持续稳定的电力。
2. 工业生产：许多工业生产过程需要稳定的电力供应，而硅整流发电机能够提供可靠的电力支持。
通过连接多个硅整流发电机，可以满足工业生产对电能的需求，并实现能源的高效利用。
3. 紧急备用电源：在电力系统故障或自然灾害造成停电时，硅整流发电机可作为紧急备用电源。
其快速启动和稳定运行的特性能够在紧急情况下为医院、通信基站等重要设施提供可靠的电力支持。
4. 新能源发电：硅整流发电机能够与太阳能发电系统、风力发电系统等结合使用，将可再生能源转换为可储存的直流电。

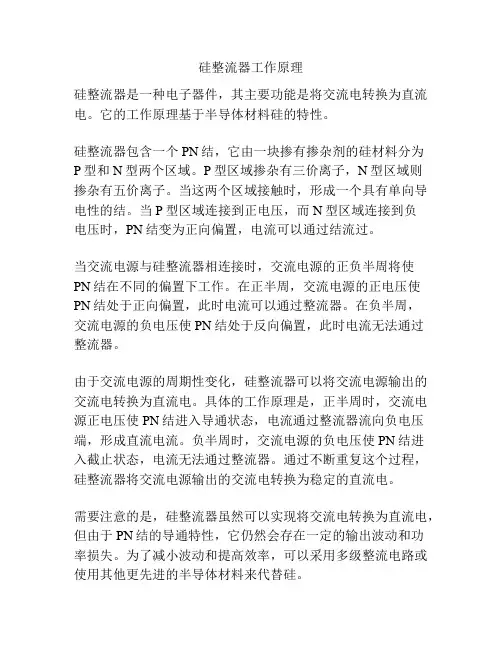

硅整流器工作原理
硅整流器是一种电子器件，其主要功能是将交流电转换为直流电。
它的工作原理基于半导体材料硅的特性。
硅整流器包含一个PN结，它由一块掺有掺杂剂的硅材料分为
P型和N型两个区域。
P型区域掺杂有三价离子，N型区域则
掺杂有五价离子。
当这两个区域接触时，形成一个具有单向导电性的结。
当P型区域连接到正电压，而N型区域连接到负
电压时，PN结变为正向偏置，电流可以通过结流过。
当交流电源与硅整流器相连接时，交流电源的正负半周将使
PN结在不同的偏置下工作。
在正半周，交流电源的正电压使PN结处于正向偏置，此时电流可以通过整流器。
在负半周，
交流电源的负电压使PN结处于反向偏置，此时电流无法通过
整流器。
由于交流电源的周期性变化，硅整流器可以将交流电源输出的交流电转换为直流电。
具体的工作原理是，正半周时，交流电源正电压使PN结进入导通状态，电流通过整流器流向负电压端，形成直流电流。
负半周时，交流电源的负电压使PN结进
入截止状态，电流无法通过整流器。
通过不断重复这个过程，硅整流器将交流电源输出的交流电转换为稳定的直流电。
需要注意的是，硅整流器虽然可以实现将交流电转换为直流电，但由于PN结的导通特性，它仍然会存在一定的输出波动和功
率损失。
为了减小波动和提高效率，可以采用多级整流电路或使用其他更先进的半导体材料来代替硅。
_硅整流发电机原理及维修一、硅整流发电机原理：硅整流发电机是一种利用碳化硅杂质在晶体中出现的特殊电流传导特点来实现电能转换的发电机。
晶体是由正价离子和价电子组成的。
在晶体中，正价离子和离子化的杂质离子的排列形成了正五边形结构，形成五向性晶体。
当电流通过晶体时，由于离子的不对称分布，离子中产生了一个电场，电场会使杂质离子发生运动，并由于离子和电子的撞击形成一个电子云，形成了电子分区。
硅整流发电机可以分为三个部分，包括灵敏元件、碳化硅晶体和恢复元件。
1.灵敏元件：灵敏元件是控制电流的元件，它可以根据电流的变化来决定整流方向。
一般来说，硅整流发电机采用的是二极管灵敏元件。
2.碳化硅晶体：硅整流发电机中的碳化硅晶体是实现整流的关键元件。
它具有挑战认可电流的能力，可以实现无压降、无浪涌、饱和与失压时的整流。
3.恢复元件：恢复元件是恢复漏电功率的元件，它可以对电流进行恢复和放大。
通常情况下，硅整流发电机采用的是晶体管恢复管。
二、硅整流发电机的维修：硅整流发电机的维修主要包括以下几个方面：1.检查电路：首先要检查发电机的整流电路是否正常工作，包括灵敏元件、碳化硅晶体和恢复元件，是否存在烧毁或者损坏。
2.更换灵敏元件：如果发现灵敏元件无法正常工作，需要及时更换。
在更换之前，需要先断开电源，并确保电容器中没有电荷残留，否则可能导致触电。
3.更换碳化硅晶体：如果发现碳化硅晶体存在问题，比如腐蚀、断裂等，需要及时更换。
更换碳化硅晶体时，应先将电流关闭，并使用专业的工具进行更换，避免碳化硅晶体损坏。
4.更换恢复元件：如果发现恢复元件无法正常工作，需要及时更换。
在更换之前，要确保电源已经关闭，并遵循相关操作规程，以免发生意外。
5.清洁及保养：在日常使用中，应定期对硅整流发电机进行清洁和保养工作，包括清除灰尘和杂物，确保发电机的运行环境干净整洁；同时，要定期检查发电机的各个部件是否有损坏或者松动，及时修复或者更换。
总结：硅整流发电机是一种利用碳化硅杂质在晶体中出现的特殊电流传导特点来实现电能转换的发电机。
一、发电原理
发电机的三相定子绕组按一定规律分布在发电机的定子槽中，彼此相差120°电角度。
当励磁绕组接通直流电时即被励磁，一块爪极形成N极，另一块爪极形成S极，两块爪极相互交错形成6对磁极。
转子旋转时，励磁绕组所产生的磁场也随之旋转，形成旋转磁场，它与固定不动的定子绕组之间产生相对动，使三相定子绕组中产生三个频率相同、幅值相等、相位相差120°电角度的正弦电动势e A、e B和e C，其顺时值分另为：
eA=Emsinωt=√Esinωt
eB=Emsin(ωt-120°)=√Esin(ωt-120°)
eC=Esin(
由此可知，硅流发电机每相绕组中产生的电动势的有效值与发电机的转速和磁场的磁通量成正比。
三相交流电动势是对称的，当外接负载时，三相交流电压UA、UB和UC也是对称的，如图
2-10b所示。
二、硅整流器的原理
硅整流器是利用硅二极管的单向导电性，将交流电转换为直流电。
在硅整流发电机中，六只硅二极管连接成三相桥式全波整流电路。
三个正极管子D1、D3和D6的正极连接在一起，负极分另接在三相绕组的首端。
根据导通原则，连接在一起的几个二极管中，正极电位最高的二极管总是优先导通，即在某一时间内，只有正极电位最高或负极电位最低的管子才能导通。
在t=0时，UA=0，UC为正值，UB为负值，D1、D3和D5负极电位相同，而A、B、C三点中C点电位最高，D5优先导通，使3个正极管子负极的电位等于C点电位，这时D1、D3因承受反向电压而截止。
而D2、D4和D5的正极电位相同，A、B、C三点中B点电位最低，D4优先导通，使三个负极管了的正极电位等于B点电位，这时D2和D6承受反向电压而截止。
这样C、B 两点之间的线电压的瞬时值加在负截RL上。
三、硅整流发电机的励磁方式
硅整流发电机开始发电时采取它励方式进行，即由蓄电池供给励磁电流。
当发电机电压达到蓄电池电压时转为自励，即由发电机自身供给励磁电流。
在硅整流发电机中，转子的爪极有一定的剩磁，当转子以一定的转速旋转时，在三相绕组中产生感应电动势，经整流器整流后通过电刷和滑环加到励磁绕组上，励磁绕组有电流通过，使磁
场加强，三相绕组中的感应电动势进一步提高，促使磁场进一步增强，如此反复，使硅整流发电机电动势逐渐升高。
上述问题存在的问题是，当加在硅二极管上的正向电压小于其死区电压时（约0.6V左右），二极管处于截止状不导通，由于发电机剩磁较弱，所以发电机在低速运转时，不能建立电压，而只有在较高转速时（n＞1200r/min），发电机的电压才能很快上升，完成自励过程。
为了克服硅速流发电机在低速时，不能建立电压的缺点，在发电机转速较低、发电机的端电压低于蓄电池端电压时，由蓄电池向发电机供给励磁电流（即他励），使发电机在较强的磁场下很快地建立起电压。
这就使硅整流发电机的低速充电性能较好。
当发电机的端电压大于蓄电池电压时，由于发电机是与蓄电池并联供电的，因此，就自动地转为由发电机输出的电压向用电设备供电，同时还向自身的励磁绕组供给励磁电流。
四、硅整流发机的发电过程
汽车发动机起动时，由于点火开关闭合，铅蓄电池经调节器向励磁绕组提供励磁电流，进行它励建立电动势。
使定子三相绕组中产生较高的感应电动势，很快超过二极管的死区电压，二极管导通，整流器将三相交流电变为直流电，发电机开始向励磁绕组供给励磁电流，发电机进入正常的自励发电阶段。
在他励阶段，因硅二极管处于铅蓄电池的和反向电压下而截止，蓄电池不可能向发电机内部放电，只能通过调节器提供励磁电流，故不会将发电机烧毁。
