低温可逆示温涂料及性能的研究

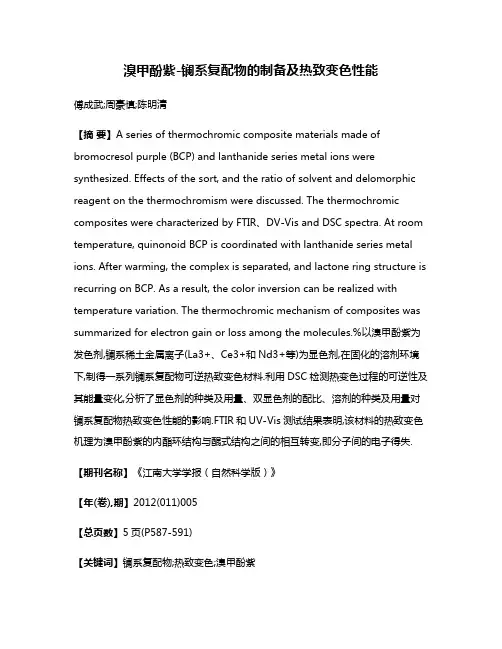

溴甲酚紫-镧系复配物的制备及热致变色性能傅成武;周豪慎;陈明清【摘要】A series of thermochromic composite materials made of bromocresol purple (BCP) and lanthanide series metal ions were synthesized. Effects of the sort, and the ratio of solvent and delomorphic reagent on the thermochromism were discussed. The thermochromic composites were characterized by FTIR、DV-Vis and DSC spectra. At room temperature, quinonoid BCP is coordinated with lanthanide series metal ions. After warming, the complex is separated, and lactone ring structure is recurring on BCP. As a result, the color inversion can be realized with temperature variation. The thermochromic mechanism of composites was summarized for electron gain or loss among the molecules.%以溴甲酚紫为发色剂,镧系稀土金属离子(La3+、Ce3+和Nd3+等)为显色剂,在固化的溶剂环境下,制得一系列镧系复配物可逆热致变色材料.利用DSC检测热变色过程的可逆性及其能量变化,分析了显色剂的种类及用量、双显色剂的配比、溶剂的种类及用量对镧系复配物热致变色性能的影响.FTIR和UV-Vis测试结果表明,该材料的热致变色机理为溴甲酚紫的内酯环结构与醌式结构之间的相互转变,即分子间的电子得失.【期刊名称】《江南大学学报（自然科学版）》【年(卷),期】2012(011)005【总页数】5页(P587-591)【关键词】镧系复配物;热致变色;溴甲酚紫【作者】傅成武;周豪慎;陈明清【作者单位】江南大学食品胶体与生物技术教育部重点实验室,江苏无锡214122;江南大学化学与材料工程学院,江苏无锡214122;江南大学食品胶体与生物技术教育部重点实验室,江苏无锡214122;江南大学化学与材料工程学院,江苏无锡214122;江南大学食品胶体与生物技术教育部重点实验室,江苏无锡214122;江南大学化学与材料工程学院,江苏无锡214122【正文语种】中文【中图分类】TB34热致变色材料作为一种颜色可随环境温度变化而变化的新型功能材料［1］，具有极其广阔的应用前景［2-3］。

示温涂料的原理及应用1. 示温涂料的概述示温涂料是一种特殊的涂料，其主要功能是通过颜色的变化来显示物体表面的温度变化。

示温涂料常用于工业领域的温度监测和表面温度显示，可以非常直观地反映物体的温度分布情况。

2. 示温涂料的原理示温涂料的原理基于热敏原料的热致变色性质。

当温度发生变化时，热敏材料会改变自身的电子结构与分子间的相互作用，从而导致颜色的变化。

通常示温涂料会在不同的温度范围内显示不同的颜色，通过不同颜色之间的过渡来表示温度的变化。

3. 示温涂料的特点•直观可见：示温涂料能够以视觉的方式直接显示温度变化，无需任何仪器设备。

•快速响应：示温涂料具有较快的响应速度，能够几乎实时地显示温度的变化。

•简易使用：示温涂料无需复杂的操作步骤，只需将涂料均匀涂刷在物体表面即可使用。

•适应性广：示温涂料可用于不同材料表面，如金属、陶瓷、塑料等，具有较高的适应性。

4. 示温涂料的应用领域4.1 工业应用示温涂料在工业领域有广泛的应用，主要包括以下几个方面： - 设备监测：示温涂料可用于监测设备、机器的表面温度，及时发现可能存在的温度异常，预防设备故障。

- 热流检测：通过在物体表面涂刷示温涂料，可以直观地观察热流的传递和分布情况，帮助分析和改善热传导效率。

- 焊接质量监控：示温涂料可以用于监测焊接过程中的温度变化，帮助调整焊接参数、改善焊接质量。

4.2 建筑应用示温涂料在建筑领域也有一定的应用，主要有以下几个方面：- 节能效果评估：通过使用示温涂料，在建筑表面观察不同位置的温度变化，可以评估建筑节能措施的效果，指导设计和改善建筑能源利用效率。

- 屋顶反射性能测试：示温涂料可以用于测试屋顶表面的反射性能，以评估其对太阳能的反射和吸收情况。

- 太阳能电池板调整：示温涂料可用于太阳能电池板的调整和测试，帮助优化电池板的工作效率。

5. 示温涂料的发展前景随着工业技术的不断进步和应用需求的增加，示温涂料作为一种方便、直观、实用的温度监测工具，具有广阔的发展前景。

非固化橡胶沥青防水涂料在低温下应用效果研究摘要：非固化橡胶沥青防水涂料是一种具有永不固化、蠕变能力强、一次施工达到预定厚度等特点的防水涂料。

通常与改性沥青防水卷材搭配组成复合防水系统，广泛应用于建筑、地下工程等领域。

然而，在实际应用过程中发现，非固化橡胶沥青防水涂料在低温状态下也会存在一定的“固化”现象，影响施工效果和防水效果。

为了解决这个问题，研究人员进行了试验探讨，研究非固化橡胶沥青防水涂料在低温时的施工效果。

试验结果表明，低温下施工时，非固化橡胶沥青防水涂料的流动性和自流平性会受到影响，可能导致施工不平整和漏涂现象。

同时，涂料的固化速度也会受到影响，可能导致涂料表面产生皱纹、裂缝等问题。

为了解决这些问题，研究人员提出了一些施工方法和注意事项。

首先，应在较高的温度下进行施工，以保证涂料的流动性和自流平性。

其次，应尽量避免施工现场温度过低或湿度过大的情况。

在施工前，应对涂料进行充分的搅拌，以确保涂料的均匀性。

在施工过程中，应注意控制涂料的厚度和涂布量，避免出现涂料漏涂或过厚现象。

在涂料固化后，应进行检查和修补，以确保防水效果。

关键词：非固化橡胶沥青防水涂料；低温；应用1实验材料与方法本次实验旨在根据《非固化橡胶沥青防水涂料》的要求，参考国内外相关研究成果，改变各组分中各种原材料的组成和配比，经实验验证产品性能。

同时，在保证符合相关标准和保证生产成本的前提下，寻求最佳原材料及其相应的配比量。

为了完成实验，需要使用主要化学试剂及材料，包括重交沥青、热拌沥青再生剂、改性剂、丁苯橡胶、聚乙烯蜡和滑石粉。

此外，还需要使用多种仪器设备，包括电子天平、克利夫兰开口闪点实验器、针入度实验器、电热恒温鼓风干燥箱、全自动低温柔度实验仪和微机控制电子万能实验机。

在实验过程中，我们将改变各组分中各种原材料的组成和配比，并进行多次验证，以确定最佳的原材料配比。

同时，我们还将注意符合相关标准和控制生产成本，以确保生产出高性能的防水涂料。

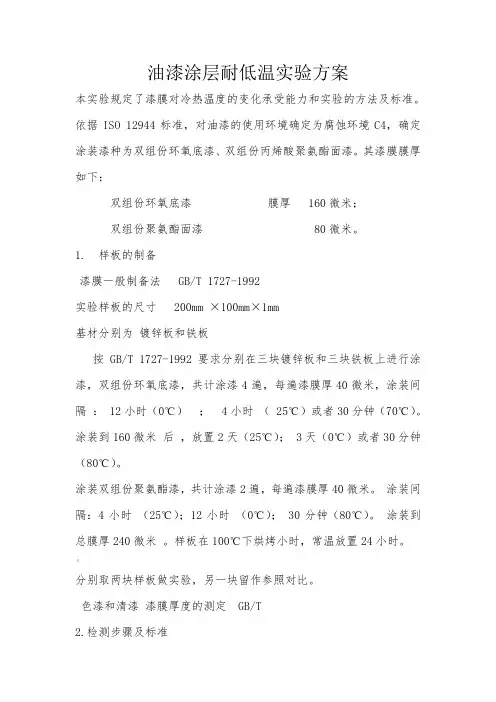

油漆涂层耐低温实验方案本实验规定了漆膜对冷热温度的变化承受能力和实验的方法及标准。

依据ISO 12944标准，对油漆的使用环境确定为腐蚀环境C4，确定涂装漆种为双组份环氧底漆、双组份丙烯酸聚氨酯面漆。

其漆膜膜厚如下：双组份环氧底漆膜厚 160微米；双组份聚氨酯面漆 80微米。

1. 样板的制备漆膜一般制备法 GB/T 1727-1992实验样板的尺寸 200mm ×100mm×1mm基材分别为镀锌板和铁板按GB/T 1727-1992要求分别在三块镀锌板和三块铁板上进行涂漆，双组份环氧底漆，共计涂漆4遍，每遍漆膜厚40微米，涂装间隔： 12小时（0℃）； 4小时（ 25℃）或者30分钟（70℃）。

涂装到160微米后，放置2天（25℃）； 3天（0℃）或者30分钟（80℃）。

涂装双组份聚氨酯漆，共计涂漆2遍，每遍漆膜厚40微米。

涂装间隔：4小时（25℃）；12小时（0℃）； 30分钟（80℃）。

涂装到总膜厚240微米。

样板在100℃下烘烤小时，常温放置24小时。

《分别取两块样板做实验，另一块留作参照对比。

色漆和清漆漆膜厚度的测定 GB/T2.检测步骤及标准参照中国涂料行业标准.产品样件放置在高低温试验箱内按2℃/分钟降至温度-50℃条件下放置1小时后，按2℃/分钟、1小时内，温度升到70℃。

.样件在温度70℃条件下放置1小时，再按2℃/分钟、1小时内降到温度-50℃，放置1小时。

.样件如此循环10次。

取出产品样件，相对湿度为60％～70％，25℃的环境中静放2小时，使样板恢复到正常温度 25℃。

.样件外观评价记录参照样板的光泽和冷热循环实验后样板的光泽数据。

标准要求失光率小于5%，不开裂，不掉漆，漆膜变化不明显，视为外观合格。

拉开发实验}按国家标准，GB/T 5210---2006中规定对样件进行试验。

实验结果附着力要大于8 Mpa。

并记录具体数值。

3. 检测方法的依据，中国涂料行业标准。

一种粉色变蓝色的低温可逆示温涂料作者：张霞等来源：《硅谷》2015年第01期摘要本文采用水溶性醇酸树脂为基料，无机非金属材料（滑石粉）作为填料，钴铵盐作为变色物质，配制出在水中分散性较好的醇酸树脂，制备了一种粉色变蓝色的低温可逆示温涂料。

针对所用的基料和清漆进行优化配制，配制出在水中分散性较好的醇酸树脂，可与颜料相溶。

通过填料选择、变色温度及涂料性能的检测，确定了较佳涂料配方。

研究表明：较优的物料质量比为漆基：变色颜料：填料=6：3：1。

研制成的低温可逆示温涂料，变色明显，有实用价值，特别是在金属物体表面温度报警方面。

关键词示温涂料；可逆；水性；变色涂料中图分类号：TQ638 文献标识码：A 文章编号：1671-7597（2015）01-0017-02当涂料被加热到一定温度会发生颜色变化，以此来指示物体的表面温度及温度分布情况的涂料称为示温涂料。

可根据示温涂料变色后颜色是否可以恢复，分成可逆示温涂料和不可逆示温涂料[1-7]。

可逆示温涂料的应用广泛，不仅在工业生产中起示温报警作用，在美化生活中也有作用，比如可以涂在纸张、塑料、木材、金属、玻璃、布等材料上起到美化的作用，可以制作变色衣料、变色茶杯、防伪标签[8-10]。

本研究主要是研制一种粉色变蓝色的低温可逆示温涂料。

该涂料主要用于储油罐温度的监测。

1 实验1.1 实验仪器及药品仪器：研钵、玻璃棒、烧杯、烘箱、刮板细度计、研磨机、玻璃珠。

主要原料：六水合氯化钴，六亚甲基四胺（化学纯）；尿素。

漆基材料：醇酸清漆，工业级。

辅助材料：滑石粉。

1.2 钴铵盐的制备将六水合氯化钴，六亚甲基四胺，尿素按一定比例混合，然后进行研磨，干燥即得。

1.3 水溶性醇酸树脂基料的制备漆基又称基料，是漆料中的不挥发部分。

能形成涂膜，并能黏结颜料。

基料对色漆和涂膜的性能起决定性作用。

根据漆基中成膜材料成膜机理不同，可分转化型和非转化型两大类。

非转化型漆基材料包括纤维素聚合物、氯化橡胶等。
