电抗器产品介绍讲解

直流电抗器，又称平波电抗器，主要用于变流器的直流侧，在通用变频器上有较多的应用。

电抗器中有流过的具有交流分量的直流电流。

主要用途是将叠加在直流电流上的交流分量限定在某一规定值，保持整流电流连续，减小电流脉动值，改善输入功率因数，并可以抑制变流装置产生的谐波。

其具体的功能有：◆ 改善电容滤波造成的输入电流波形畦变。

◆ 减少和防止因冲击电流造成整流桥损坏和电容过热。

◆ 提高功率因素，降低直流母线交流脉冲。

◆ 限制电网电压的瞬变。

1、电抗器适用于无功功率补偿和谐波的治理系统中，可以改善功率因数，对谐波起滤波作用，以抑制电网电压波形畸变，从而改变电网质量和保证电力系统安全运行。

2、进线电抗器用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷,它既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染。

3、直流电抗器(又称平波电抗器)主要用于变流器的直流侧，电抗器中流过的具有交流分量的直流电流。

主要用途是将叠加在直流电流上的交流分量限定在某一规定值,保持整流电流连续，减小电流脉动值,改善输入功率因数.4、输出电抗器的主要作用是补偿长线分布电容的影响，并能抑制输出谐波电流，提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流,起到保护变频器,减小设备噪声的作用。

电抗器在变频器系统中的应用1 引言随着电力电子技术的迅速发展，从 20世纪 90年代以来交流变频调速已成为电气传动的主流，其应用范围日益广泛。

但是由于变频器被使用在各种不同的电气环境，若不采取恰当的保护措施，就会影响变频器运行的稳定性和可靠性。

实践证明，适当选配电抗器与变频器配套使用，可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击，同时亦可以减少变频器产生的谐波对电网的污染，并可提高变频器的功率因数。

因此探讨与变频器配套用的各类电抗器的作用和容量选择等问题是十分必要的。

电抗器目录一．电抗器1．什么是电抗器2．电抗器的种类3．电抗器形式二．并联电抗器三．串联电抗器（阻尼电抗器）四．滤波电抗器五．平波电抗器六．平衡电抗器（平衡电抗器、调谐电抗器）七．启动电抗器。

八．消弧线圈九．接地变压器十．国内生产电抗器企业简介一．电抗器1．什么是电抗器电抗器其实就是一个电感元件，由于它是电感而被电力系统应用的电器称为电抗器。

当在具有电感值L的电抗器线圈中通以交流电流I L时，他就呈现电抗X L(X L=ωL)，并在电抗两端产生电抗压降I L X L。

在一般情况下，电抗器的电感值L与其结构尺寸有如下关系：L=W2 ΛW---线圈匝数Λ---磁路的磁导在电力系统中一般电抗器作为一个无功元件，是吸收无功功率的。

它可以起到通直隔交的作用。

2．电抗器的种类电抗器根据其在电力系统上的作用，大致分为以下几种：并联电抗器、串联电抗器、阻尼电抗器、限流电抗器、滤波电抗器、平波电抗器、平衡电抗器（进线电抗器）。

饱和电抗器、启动电抗器、消弧线圈、接地变压器（中性点耦合器）3．电抗器的用途十分广泛，主要作用为以下几种：1）限制系统的短路电流；（限流电抗器）2）补偿系统的电容电流(无功功率补偿)；（并联电抗器、串联电抗器）3) 与电容器相结合组成LC滤波系统；（滤波电抗器）4）抑制谐波（平衡电抗器）。

5）变流系统平波作用（平波电抗器）。

4．电抗器广泛应用于电力、石化、电气化铁路、钢铁等行业的电网中。

二．并联电抗器(目前可生产10kV及以下，容量在6000kV ar及以下油浸式并抗，或3000kV ar及以下干式)1. 用途：并联电抗器并联于电网上，用于吸收无功功率，即补偿线路的电容性充电电流，限制系统工频电压的升高和操作过电压，保护系统的绝缘水平，保证线路的可靠运行。

随着我国城市规模的不断扩大及城市电网的改造，架空线路输电逐渐被地下电缆输电所替代，使得输电网络的对地电容性充电电流急剧增大，为了降低系统工频电压的升高和系统的绝缘水平，保证系统的安全可靠运行和城市的电网供电质量，原来在高压及超高压、远距离输电系统中广泛应用的并联电抗器在城市配电电网中得到较普遍的应用2. 类型：并联电抗器主要有以下几种类型：1）油浸式铁心并联电抗器、2）空心式并联电抗器（含环氧包封式、开放式、半铁芯式等）3）环氧浇注干式铁心式并联电抗器。

三相电抗器、串联电抗器、滤波电抗器产品介绍 CKGD电抗器参数：电抗器型号：LKGD450-20-3电抗器符号：CKGD 、LKGD串联电抗器的作用1 . 降低电容器组的涌流倍数和涌流频率。

2 . 与电容器组构成全谐振回路，滤除特征次谐波。

3 . 与电容器组构成偏谐振回路，抑制特征次谐波。

4 . 提高短路阻抗，减小短路容量，降低短路电流。

5 . 减少电容器组向故障电容器组的放电电流，保护电力电容器。

6 . 减小操作电容器组引起的过电压幅值，避免电网过电压保护。

7 . 减少电容器组的投切涌流，降低涌流暂态过程的幅值，有利于接触器灭弧。

串联电抗器的应用低压串联电抗器用于220-1200V电力系统中，与并联电容器组相串联，用以限制合闸涌流和抑制高次谐波和，从而保护电容器组，改善电网电压质量和以及电力系统安全运行。

低压串联电抗器能否可靠地限制合闸涌流和抑制高次谐波，对电抗的线性度应有具体的要求。

JB5346《高压串联电抗器》规定：电抗器在1.8倍的额定电流下其电抗值下降不超过额定值的5%，由于谐波的热影响，电抗器的温升考核也需1.35倍额定电流下进行。

目前国标对低压串联电抗器的温升考核及电感性能并没有具体规定，市场产品鱼目混杂，有许多产品由于电感的线性度达不到要求，电抗器并不能真正有效地限制合闸涌流和抑制高次谐波。

也有大部分厂家的产品绝缘等级标称是F 级，但实际上线圈骨架等用的是聚酯类B级材料串联电抗器产品图片串联电抗器技术标准：1）除满足IEC60076-6《电抗器》、GB10229《电抗器》的要求外，其温升和电感性能均按高压串联电抗器标准《JB5346》考核：即：电抗器在1.8倍的额定电流下其电抗值下降不超过5%，温升考核按1.35倍额定电流下进行。

2）电抗器均采用H级绝缘材料，只按B级或F级温升考核。

技术参数外形尺寸及安装尺寸串联电抗器选型注：安全补偿电容器串联7 %（5次及其以上）或者1 4 % ( 3次及其以上)如果需要分流一部分谐波，电容器可以串联6 %或1 2 %电抗率的电抗器。

1000kV 并联电抗器4.2.1 1000kV 并联电抗器概述1000kV 长南Ⅰ线装设一组并联电抗器，由西安西电集团生产，型号为 BKDF－320000/1000，容量为320Mvar，额定电压 1100/ 3kV，额定电流 503.87A，冷却方式为 ONAF。

采用三相星形接线方式，中性点装设一台小电抗器。

备用并联电抗器 1 台。

4.2.2 1000kV 并联电抗器结构4.2.2.1 内部结构：1000kV 并联电抗器铁心采用双铁心柱加两旁轭的结构，铁心柱带有间隙，铁心片通过夹件夹紧，夹件和铁心分别通过套管引出，单独接地。

线圈首末端分别通过套管从箱体中部引出，以保证 1000kV 出线结构的绝缘可靠性。

4.2.2.2 套管：1000kV 并联电抗器高压有高压套管 1 支，中性点套管 1 支。

高压套管套管为油纸绝缘电容式套管；中性点套管采用西安西电高压电瓷电器厂生产的油纸电容式套管。

4.2.2.3 冷却装置：并联电抗器散热系统由多组沈阳铭汉的可拆式 520 宽片散热器组成，独立放置，集中散热；宽片散热器的底部安装有底吹式低噪音风机，能保证产品的有效散热。

1000kV 并联电抗器有 16 台风机，风机具有四种工作方式：工作、辅助、备用、停用。

工作时，投入 8 台风机；当油温达到 65℃时，再投入 6 台风机，降为 45℃时退出 6 台风机；当油温达到 75℃时，再投入 2 台备用风机，降为55℃时退出 2 台备用风机。

当并联电抗器在额定电压下运行时，如果风扇全部停运，电抗器可持续。

运行 7.5h。

运行 7.5h 后，延时跳闸（或信号）4.2.3 1000kV 并联电抗器技术规范4.2.3.1 1000 kV 并联电抗器技术规范4.2.3.2 1000kV 并联电抗器冷却器风扇技术规范4.2.3.4 1000kV 并联电抗器套管 CT 配置表4.2.4.1 中性点小电抗技术规范4.2.4.2 中性点小电抗器套管技术规范表 4－14 中性点小电抗器套管技术规范序号项目中性点套管4.2.4.3 中性点小电抗套管 CT 配置表表 4－15 中性点小电抗套管 CT 配置表4.2.4.4 中性点小电抗本体保护配置表 4－16 中性点小电抗本体保护配置5.2 1000kV 并联电抗器巡检5.2.1 新投运或大修后运行前巡检5.2.1.1 本体、辅助设备无缺陷，且不渗油。

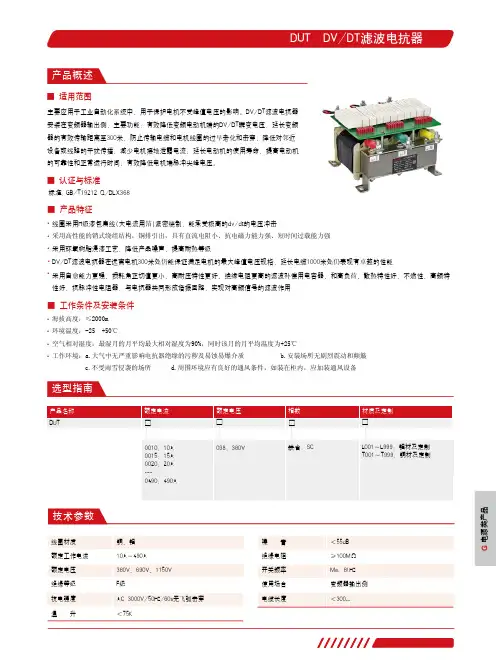

线圈采用H级漆包扁线(大电流用箔)紧密绕制，能承受极高的dv/dt的电压冲击采用高性能的销式绕组结构，铜排引出，具有直流电阻小、抗电磁力能力强、短时间过载能力强采用环氧树脂浸漆工艺，降低产品噪声，提高耐热等级DV/DT滤波电抗器在远离电机300米处仍能保证满足电机的最大峰值电压规格，延长电缆1000米处仍表现有卓越的性能采用自愈能力更强、损耗角正切值更小、高耐压特性更好、绝缘电阻更高的滤波补偿用电容器，和高负荷、散热特性好、不燃性、高频特性好、抗脉冲性电阻器，与电抗器共同形成谐振回路，实现对高频信号的滤波作用电源类产品G 海拔高度：≤2000m环境温度：-25+50℃空气相对湿度：最湿月的月平均最大相对湿度为90%，同时该月的月平均温度为+25℃工作环境：a.大气中无严重影响电抗器绝缘的污秽及易蚀易爆介质 b.安装场所无剧烈震动和颠簸c.不受雨雪侵袭的场所d.周围环境应有良好的通风条件，如装在柜内，应加装通风设备■工作条件及安装条件主要应用于工业自动化系统中，用于保护电机不受峰值电压的影响。

DV/DT滤波电抗器安装在变频器输出侧，主要功能：有效降低变频电动机端的DV/DT瞬变电压，延长变频器的有效传输距离至300米；防止传输电缆和电机线圈的过早老化和击穿；降低对邻近设备或线路的干扰传播；减少电机接地泄露电流；延长电动机的使用寿命，提高电动机的可靠性和正常运行时间；有效降低电机端脉冲尖峰电压。

■适用范围■认证与标准标准：GB/T19212 Q/DLX368　■产品特征■ DUT-0150-0.38SC及以上■ DUT-0010～0120-0.38SC电源类产品G注：以上外形尺寸标注误差±10mm，安装尺寸标注误差±5mm,如有变动，以实物尺寸为准。

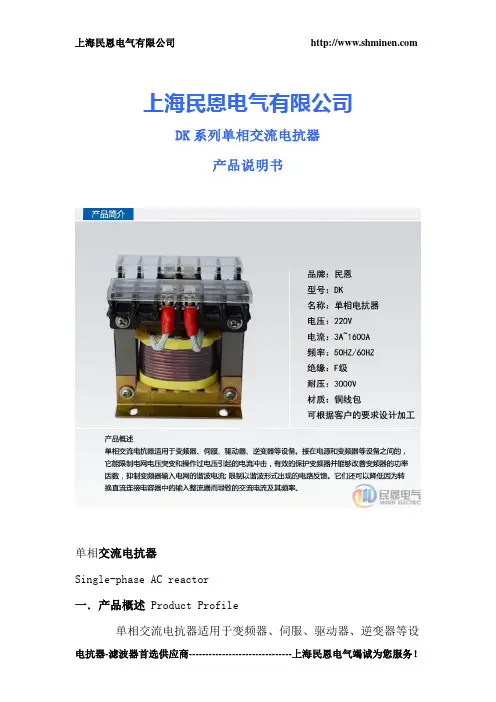

上海民恩电气有限公司DK系列单相交流电抗器产品说明书单相交流电抗器Single-phase AC reactor一．产品概述Product Profile单相交流电抗器适用于变频器、伺服、驱动器、逆变器等设备。

接在电源和变频器等设备之间的，它能限制电网电压突变和操作过电压引起的电流冲击，有效的保护变频器并能够改善变频器的功率因数，抑制变频器输入电网的谐波电流; 限制以谐波形式出现的电路反馈。

它们还可以降低因为转换直流连接电容器中的输入整流器而导致的交流电流及其频率。

用于负载侧时，电机电流流经这些电抗器可以补偿长电缆的电容性电荷反转电流，用于平滑滤波，降低瞬变电压dv/dt，延长电机寿命。

降低电机的噪音，降低涡流损耗、降低输入高次谐波造成的漏电流、保护变频器内部的功率开关器件。

二．DK电抗器结构特点Construction Features1.铁心采用优质低损耗冷轧硅钢片，铁心柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，气隙间及铁饼与铁轭间采用耐高温高强度粘接剂粘接，以保证电抗气隙在运行过程中不发生变化，同时有效减少铁芯饼之间的震动，从而降低噪音。

2.线圈采用F/H级绝缘系统，有良好的绝缘性能和耐温性能。

3.电抗器采用整体压力浸漆工艺，经高温热烘固化后产品整体机械强度高，防潮性能好；产品在运行中大大降低了噪声和振动，有效提高了产品长期运行的可靠性。

三. DK电抗器性能参数Performance Parameters1. 额定工作电压：220V/50Hz2. 额定工作电流：5A至1600A@40℃3. 抗电强度：铁芯－绕组3500VAC/50Hz/10mA/10s无飞弧击穿4. 绝缘电阻：>100MΩ5. 电抗器噪音：<65dB6. 防护等级：IP007. 绝缘等级：F/H级8. 产品执行标准：GB10229-88电抗器 /JB9644-1999半导体电气传动用电抗器四. DK电抗器型号含义Model Description五．DK 电抗器接线方式 Connection mode六. DK 电抗器产品型号及技术参数 Model and technical parameters电抗器型号 图号 额定电流 A 压降V电感mH 外型尺寸L W H A BDK-3-2.8 A3 4.4 4.67 80 65 90 55 45 DK-5-2.8 5 4.4 2.8 80 65 90 55 45 DK-10-1.4 10 4.4 1.480 65 90 55 45DK-12-1.167 12 4.4 1.167 85 90 95 65 64 DK-15-0.934 15 4.4 0.934 85 90 95 65 64 DK-20-0.7 20 4.4 0.785 90 95 65 64DK-25-0.56254.4 0.56 96 90 110 84 70DK-30-0.46730 4.4 0.467 96 90 110 84 70 DK-40-0.35 40 4.4 0.35 96 110 110 84 70 DK-50-0.28 50 4.4 0.28 170 100 160 80 70 DK-60-0.233 B 60 4.4 0.233 170 100 160 80 70 DK-80-0.175 804.4 0.175 170120 160 80 90 DK-100-0.127100 4.4 0.14 170140160 80 100DK-120A 、DK-130A 、DK-150A 、DK-180A 、DK-200A 、DK-220A 、DK-250A 、DK-280A 、DK-300A 、DK-350A 、DK-400A 、DK-450A 、DK-500A 、DK-600A 、DK-650A 、DK-700A 、DK-800A 、DK-900A 、DK-1000A 、DK-1200A 等。

DKBG矿用隔爆型高压起动电抗器-安装使用说明书一、产品概述DKBG矿用隔爆型高压起动电抗器（以下简称电抗器）是为矿山等危险场所特别设计的一款电气设备。

该电抗器能够在高压电机启动时，起到限流、降压、平衡电网三大作用，保护电机和电网不受过电流过电压的损伤，从而提高设备的可靠性和使用寿命。

本产品能够适用于三相交流电动机起动及运行，并广泛应用于矿山、石化等行业中的高压设备。

二、产品结构及性能电抗器主要由外壳、绕组、隔爆措施、连接端子等组成。

电抗器采用高品质的绕线，通过特殊结构和处理方式，保证电抗器不会产生电磁故障、闪络等问难。

同时，外壳采用防爆型材料，进一步保证电抗器的安全性能。

以下是DKBG矿用隔爆型高压起动电抗器的技术参数：项目技术参数额定电压6kV、10kV、13.8kV额定容量200kVAr - 2000kVAr动稳态误差＜6%使用环境温度范围-40℃ - +45℃使用海拔范围＜1000m防护等级IP20三、安装操作1.安装前准备在进行电抗器的安装之前，请确认以下几点：•检查电抗器的外包装是否完好，是否有损坏。

•检查电抗器的电气参数是否与实际要求相符。

•请确保安装现场符合安全、清洁、环保、防止静电等要求，否则可能会对电抗器造成损坏。

2.安装步骤步骤一、选定安装位置根据设备的电气要求和具体的安装现场情况，选定合适的安装位置。

请确保安装场所符合规定的使用环境温度范围和使用海拔范围。

步骤二、安装电抗器将电抗器放置在安装位置上，并紧固螺栓，使电抗器牢固安装。

注意电抗器应该保持水平放置，以免影响电抗器的正常工作。

步骤三、接线连接将电抗器的连接端子与电网连接。

需注意线缆的规格要符合电抗器的电气参数要求，以免引起电缆过载、短路等情况。

3.安装验收安装完成后，进行安装验收。

将电抗器连接至电源后，进行空载试运行，检查是否正常工作。

同时，检查电抗器的外壳是否存在电气绝缘问题，如有，需要重新进行。

四、使用维护1.使用要求在电抗器使用过程中，请务必遵守以下要求：•请注意电抗器过载时的运行情况，确保电抗器处于正常工作状态。

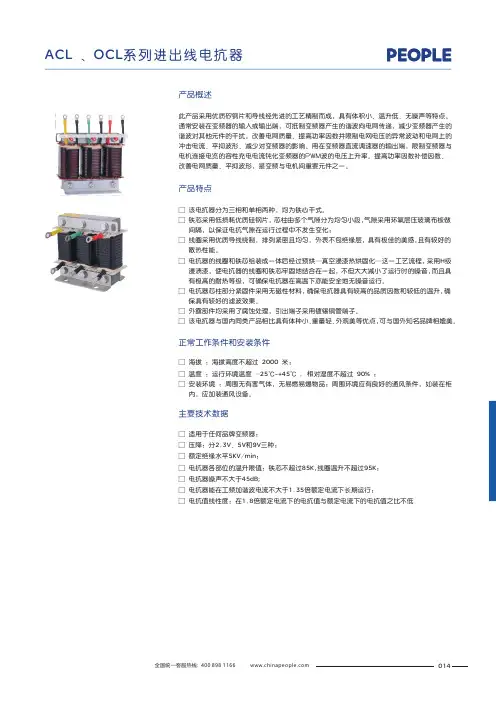

此产品采用优质矽钢片和导线经先进的工艺精制而成，具有体积小、温升低、无噪声等特点。

通常安装在变频器的输入或输出端，可抵制变频器产生的谐波向电网传递，减少变频器产生的谐波对其他元件的干扰，改善电网质量、提高功率因数并限制电网电压的异常波动和电网上的冲击电流、平抑波形、减少对变频器的影响。

用在变频器直流调速器的输出端，限制变频器与电机连接电览的容性充电电流钝化变频器的PWM波的电压上升率。

提高功率因数补偿因数、改善电网质量、平抑波形，是变频与电机间重要元件之一。

产品特点产品概述□ 该电抗器分为三相和单相两种，均为铁心干式。

□ 铁芯采用低损耗优质硅钢片，芯柱由多个气隙分为均匀小段，气隙采用环氧层压玻璃布板做间隔，以保证电抗气隙在运行过程中不发生变化；□ 线圈采用优质导线绕制，排列紧密且均匀，外表不包绝缘层，具有极佳的美感，且有较好的散热性能。

□ 电抗器的线圈和铁芯组装成一体后经过预烘—真空浸漆热烘固化—这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音运行。

□ 电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。

□ 外露部件均采用了腐蚀处理，引出端子采用镀锡铜管端子。

□ 该电抗器与国内同类产品相比具有体种小、重量轻、外观美等优点，可与国外知名品牌相媲美。

□ 海拔:□ 温度:25℃~+45℃，相90%□ 安装环境:周围无有害气体，无易燃易爆物品；海拔高度不超过米；运行环境温度-对湿度不超过；周围环境应有良好的通风条件，如装在柜 内，应加装通风设备。

2000正常工作条件和安装条件主要技术数据□ 适用于任何品牌变频器；□ 压降：分.、和三种；□ 额定绝缘水平5KV/min;□ 电抗器各部位的温升限值：铁芯不超过85K,线圈温升不超过95K;□ 电抗器噪声不大于45dB;□ 电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行；□ 电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低23V5V9V014外形及安装尺寸见表表12外形及安装尺寸直流电抗器制动单元制动电阻备注：以上参数仅为典型值供参考，可根据客户要求定做，我公司保留对数据的变更权利表1015备注：以上参数仅为典型值供参考，可根据客户要求定做，我公司保留对数据的变更权利表2 016。

产品概述
选型指南
□ 5~402435
□ 环境湿度：≤80%；
□ 海拔高度：≤1000m；
□ 安装场所：户内，无金属粉尘及剧烈震动且不受阳光直接辐射的场所；
□ 安装倾斜度≤5°。

周围空气温度：(-)℃，小时内平 均温度不高于+
℃；
表1正常工作条件及安装条件
主要技术数据

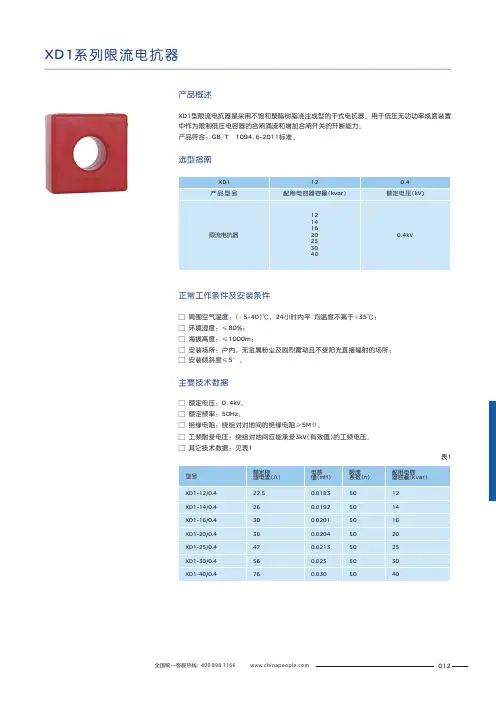

XD1型限流电抗器是采用不饱和聚酯树脂浇注成型的干式电抗器。

用于低压无功功率成套装置中作为限制低压电容器的合闸涌流和增加合闸开关的开断能力。

产品符合：GB/T1094.6-2011标准。

□ 额定电压：0.4kV。

□ 额定频率：50Hz。

□ 绝缘电阻：绕组对对地间的绝缘电阻≥5MΩ。

□ 工频耐受电压：绕组对地间应能承受3kV(有效值)的工频电压。

□ 其它技术数据：见表
1
012
用户在订货时，需提供以下信息：□ 产品型号。

□ 订货数量。

□ 其它要求。

订货举例：XD1-12/0.4 48只。

电抗器的外形及安装尺寸见图和表12
表2
图1
外形及安装尺寸
订货须知
013。

电抗器的简介及应用一.电抗器的种类与概述电抗器又称为扼流圈、电感器或铁芯电感器，在电子设备中应用极为广泛，品种也很繁多。

通常可分为电流滤波扼流圈、交流扼流圈、电感线圈三种。

1．按线圈数量可分为：单相电抗器（1只或2只线圈）；三相电抗器（3只线圈）. 2．按铁芯型式可分为：空芯电抗器、铁芯电抗器两种，而铁芯电抗器又分为有气隙铁芯电抗器和无气隙铁芯电抗器。

二.常用电抗器的介绍与主要技术指标1.电源滤波电抗器（单相电抗器、有气隙铁芯电抗器）。

用途：用于平滑整流后的直流成分，减小其波纹电压，以满足电子设备对直流电源的要求。

主要技术指标：电抗器名称、型号、电感量、直流电位、直流磁化电流、波纹电压、波纹频率、绝缘等级和环境温度。

2.单相（三相）交流电抗器（输入、输出电抗器）用途：用于交流回路中，作为平衡、镇流、限流和滤波的一种铁芯电感器。

主要技术指标：电抗器名称、型号、电感量、额定工作电流、工作频率、绝缘等级、环境温度。

三.电抗器工作环境及绝缘等级的分类1．绝缘等级：2．环境温度：-5℃～+40℃如有特殊要求时，应保证电抗器最高工作温度小于绝缘等级极限温度。

3．海拔高度：≤2000m.要求高海拔时，允许最大电流相应降低如下图所示：0 1000 2000 3000 4000 5000M4．空气相对湿度：≤90％ 5．绝缘水平：20 40 60 80100 %87%四.常用基本名词的定义1．电感量L（H）电抗器的电感量是相电感，是在规定频率下相电压降为Δµ时相电感值。

2．电抗百分比（％）电抗器的电抗值与串连的电容器容抗值之比，以百分值表示。

3．电压降Δµ（V）电抗器通过额定电流In时，电抗器的相电压降。

4．相对电压降µx（％）电抗器相电压降Δµ与电网进线的相电压u相的比值的百分值表示。

5．额定电压Un（V）电抗器连接线路系统电网的线电压.常用如下：单相：230V 400V 三相：400V 500V 690V 750V 1140V6．额定交流电流In(A)电抗器长期工作电流的数值，考虑了足够的高次谐波分量以及电抗器绝缘等级所限制发热量方面的因素所设定的数值。

电抗器基本知识介绍应用一、干式电抗器的种类与用途电抗器是重要的的电力设备，在电力系统中起补偿杂散容性电流、限制合闸涌流、限制短路电流、滤波、平波、启动、防雷、阻波等作用。

根据电抗器的结构型式可分为空心电抗器、铁心电抗器与半心电抗器。

补偿杂散容性电流的电抗器主要有并联电抗器与消弧线圈。

并联电抗器的作用是限制电力传输系统的工频电压升高现象，工频电压升高的原因在于空载长线的电容效应、不对称对地短路故障与突然甩负荷。

消弧线圈通常应用在配电系统，它的作用是使得单相对地短路电流不能持续燃烧，导致电弧熄灭。

消弧线圈通常具有调谐功能，可根据电力系统的杂散电容与脱谐度改变其电感值。

串联电抗器或称阻尼电抗器的作用是限制合闸涌流。

串联电抗器与电力电容器串联使用，用于限制对电容器组合闸时的浪涌电流，通常选取电容器组容量的6%。

限流电抗器是串联于电力系统之中，多用于发电机出线端或配电系统的出线端，起限制短路电流的作用。

为了与其他电力设备配合，其实际阻抗不能小于额定值。

滤波电抗器与电容器配合使用，构成LC谐振支路。

针对特定次数的谐波达到谐振，滤除电力系统中的有害次谐波。

平波电抗器应用在直流系统中，起限制直流电流的脉动幅值作用。

在设计平波电抗器时须注意线圈中的电流是按电阻分布的，设计时最好采用微分方程组计算。

若按交流阻抗设计可能造成线圈出现过热现象，且阻抗值未必准确。

启动电抗器用于交流电动机启动时刻，限制防雷线圈通常用于变电站进出线上，减阻波器与防雷线圈的应用场合相仿，线用于阻碍电力便于将通讯载波提取出来，实现电力载波的重要设备。

户外空心干式电抗器是20世纪80年代出现的新一代电抗器产品，如图1.1所示。

它是利用环氧绕包技术将绕组完全密封，导线相互粘接大大的增加了绕组的机械强度。

同时利用新的耐候材料喷吐于包封的表面，使得产品能够满足在户外的苛刻条件下运行。

包封间由撑条形成气道，包封间与包封内绕组多采用并联连接以便满足容量与散热的要求。

详细介绍：变频调速用输入输出电抗器：变频器和调速器在使用过程中，经常会受到来自浪涌电流和浪涌电压的冲击，会严重损坏变频器和调速器的性能和使用寿命，所以要在其前面加装输入电抗器，用以抑制浪涌电压和浪涌电流，保护变频器和调速器，延长其使用寿命和防止谐波干扰，同时由于变频器和调速器是采用变频的方式调速的，所以在调速的时候经常会产生高次谐波和产生波形畸变，会影响设备正常使用，为此，须在输出端加装一个输出电抗器，用于滤出谐波电压和谐波电流，改善电网质量，我公司生产的输入输出系列电抗器，采用优质进口矽钢片和优质铜线经先进的工艺精制而成，具有体积小、温升低、无噪音等特点，并先后通过CCC认证。

以下是该类型电抗器的一些技术指标调速器功率变频器功率KW 电抗器型号外形尺寸长*宽*高（mm）电抗器型号外形尺寸长*宽*高(mm)0.75 AKSG10A/5V 130*85*120 AKSG10A/9V 130*90*1201.5 AKSG10A/5V 130*85*120 AKSG10A/9V 130*90*1202.5 AKSG10A/5V 130*85*120 AKSG10A/9V 130*90*1204 AKSG15A/5V 130*85*120 AKSG15A/9V 130*90*1205.5 AKSG15A/5V 130*85*120 AKSG15A/9V 130*90*1407.5 AKSG20A/5V 130*85*140 AKSG20A/9V 130*90*14011 AKSG30A/5V 130*105*140 AKSG30A/9V 130*115*14015 AKSG40A/5V 130*125*140 AKSG40A/9V 250*130*18018 AKSG50A/5V 250*130*180 AKSG50A/9V 250*130*18022 AKSG60A/5V 250*130*180 AKSG60A/9V 250*140*18030 AKSG80A/5V 250*140*180 AKSG80A/9V 250*150*18037 AKSG110A/5V 250*155*180 AKSG110A/9V 310*150*20045 AKSG125A/5V 250*155*180 AKSG125A/9V 310*150*23055 AKSG150A/5V 310*160*230 AKSG150A/9V 310*170*25075 AKSG200A/5V 310*170*230 AKSG200A/9V 310*170*25093 AKSG250A/5V 310*190*230 AKSG250A/9V 310*190*250110 AKSG275A/5V 310*210*230 AKSG275A/9V 310*210*250132 AKSG330A/5V 310*210*230 AKSG330A/9V 310*210*250160 AKSG450A/5V 340*240*250 AKSG450A/9V 310*250*270187 AKSG500A/5V 340*240*280 AKSG500A/9V 310*250*330200 AKSG510A/5V 340*240*280 AKSG510A/9V 340*250*330220 AKSG540A/5V 340*240*280 AKSG540A/9V 340*250*330250 AKSG625A/5V 340*240*280 AKSG625A/9V 340*250*330315 AKSG800A/5V 430*250*280 AKSG800A/9V 430*260*330375 AKSG1000A/5V 430*270*330 AKSG1000A/V 430*280*330400 AKSG1100A/5V 430*270*330 AKSG1100A/9V 430*280*380。

1、电抗器首先是对那种频率的电流起电抗作用；2、可以用感抗公式XL=2πfL来确定对这种频率的电流的感抗是多大；3、要求电抗器只对这种频率的电流有较大的感抗，而对其他频率例如工频电流的感抗要小，直流电阻要小，热损耗要小；4、在选用电抗器时，要根据自己线路的额定电流，热损耗的大小，确定电抗器的参数；5、电抗率是一个比值，与电抗器所在电路及其作用有关，具体电路有具体的定义，要看出处定义，不能随便解释；选型：1) 额定电流: 由变频器决定2)电压降% : 2.5% / 4% / 6% 等可选1.产品分类：并联电抗器串联电抗器限流电抗器滤波电抗器启动电抗器电气化铁道电抗器高压滤波装置2.低压滤波装置高压无功补偿装置低压无功补偿装置商品描述：概述TSC型（Thyristor Switching Capacitor ）低压无功自动补偿装置是根据低压380V配电系统中负荷的无功功率和电网电压，通过控制晶闸管开关自动投切电容器组，对低压负荷实际动态补偿，达到改善功率因素，调整电压，增加变压器有功输出，降低线损的目的，是传统的机械触点式开关投切电容器装置的更新换代的产品。

3.使用环境条件1、装置环境温度：-20℃∽+40℃；2、空气相对湿度：不大于85%（25℃）；3、周围介质无易燃、无爆炸、无导电尘埃以及无损坏绝缘的介质；4、海拔高度：≤1000m 5、安装地点无剧烈振动及颠簸，安装倾斜度不大于5º 4.型号说明主要技术性能1、装置允许工频1.1倍额定电压下长期运行，在此运行状态下，包括所有谐波分量在内的电压峰值应不超过1.2√2 UN；2、装置允许工频1.3倍额定电流的稳态过电流连续运行，对于电容器具有最大正偏差的电容器组，这个过电流允许达到1.43IN；3、装置的实际电容与额定电容之差不超过额定值的0~+10%；装置的任何两端子之间的电容器最大与最小之比不超过1.06；4、装置采用无触点晶闸管开关作为投切元件，通过过零触发模块，具有投切无冲击涌流，无暂态过电压，响应迅速，故障率低，寿命长等特点；5、装置选用以单片微处理器为核心的新一代无功功率自动补偿控制器，具有功能强大，结构简洁，可靠性高等忧点，可实现实时综合监测，实时设置投切控制准则的各项参数，具备循环投切和分相投切控制功能。

标题：电抗器技术规格书一、产品概述本产品为电抗器，主要用于抑制电网中的浪涌电流、电压波动，以及降低电网中的谐波含量。

型号为XXX，其主要特点如下：1. 适用于各种电压等级的电力系统；2. 具备快速响应的特性，对瞬态干扰有很好的抑制效果；3. 结构紧凑，安装方便；4. 效率高，节能环保。

二、技术参数1. 工作电压：额定电压XXX伏，最高工作电压为额定电压的1.2倍；2. 工作频率：XXX赫兹；3. 电抗率：按照用户需求选择适当的电抗率；4. 容量：根据用户需求配置，一般为XXX伏安；5. 防护等级：本产品为XXX，可满足一般工业环境下的使用要求。

三、使用环境本产品适用于各种工业环境，如电力、电子、通讯等。

使用时需注意以下几点：1. 避免在过热、潮湿、有腐蚀性气体等恶劣环境下使用；2. 安装时需确保电抗器散热良好，避免过热；3. 安装位置应远离电磁干扰源，避免影响电抗器的正常工作。

四、安全警示本产品为高压设备，使用时请务必遵守以下安全警示：1. 操作时请佩戴绝缘手套、绝缘鞋等防护用品；2. 确保电源连接可靠，避免短路；3. 如发现异常声响或发热情况，请立即停止使用，并联系维修；4. 非专业人员不得拆卸、维修本产品。

五、保修与售后服务本公司产品自购买之日起，质保期为一年。

在质保期内，如出现产品质量问题，本公司将提供免费维修或更换。

客户在维修或使用过程中遇到任何问题，可通过电话或邮件与本公司联系，我们将竭诚为您提供服务。

六、其他说明1. 本产品铭牌所示参数为出厂标准参数，用户在购买和使用时请注意核对；2. 本产品包装完好，可保证在运输过程中不受损坏。

如发生损坏，请及时联系本公司处理；3. 本规格书为技术参数手册，不包含售后服务范围以外的其他内容。

如需了解更多信息，请咨询本公司客服人员。
