中华人民共和国行业标准水文站网规划技术导则SL 34-92条文说明目次第一章总则第二章基本规定第三章水文分区第四章流量站网规划第五章雨量,水面蒸发站网规划第一章总则《水文站网规划技术导则》(以下简称导则)是经水利部正式批准的我国第一部关于水文站网规划技术的行业标准.本导则在总结以往技术成果和工作经验的基础上,针对当前站网上需要明确的问题,提出规定性条例,作为水文站网规划,调整,管理的依据.《导则》制定的目的,在于使水文站网规划及调整工作系统化,规范化,避免因主管部门的人事更迭或经济条件变化,影响站网的合理布局,保证各类站网的协调发展,使站网的规划,建设与调整工作有法可依.《导则》既参考了国外经验,又体现了我国水文站网规划的实践经验,理论基础扎实可靠,内容合理可行;既规定了具体的指标,又有一定的灵活性,体现了先进性与实用性的结合.第二章基本规定本章对水文测站,基本站,实验站,专用站,基准站,辅助站,对水文站网,基本水文站网,容许最稀站网等重要术语作出了确切定义,借以避免站网统计时出现混乱.第一节水文测站1.为了通过对比,澄清人为活动对水文情势的影响,本导则在我国首次提出了确立基准站的原则,并要求坚持长期甚至是无限期地观测,正如要监视地面高程的变化,需要设置永久性的水准点一样.2.辅助站是开发利用水资源的必然产物,是我国长期实践摸索出来的一套站网布设方法.有了辅助站,平原水网区及受人为活动影响的基本站才能发挥作用.由于辅助站只起配套观测作用,且数量大,因此,不作为一个独立的水文站参加站网密度的统计.第二节水文站网1.水文站网对整个水文工作起重大作用,因此,站网的布局常被看做是水文工作的战略问题.通常提及的水文站网是流量站网,水位站网,雨量站网..等项目站网的总称.2.为了设计出优化站网结构的目标函数,第2.2.3条提出"力求在适应于当地经济发展水平的投入条件下,使站网的整体功能最强"的基本准则.3.通常水文站网密度是指单位面积上正在运转的站数,即条文中的"现实密度",考虑到许多已观测一定年限而被撤销的站,所积累的水文资料仍被广泛地应用着,因此,本导则提出"可用密度",作为衡量站网密度的指标.第三节水文站网的规划与调整1.新中国建立至今,共有四次规模较大的水文站网规划工作.(1)1955年,在学习苏联经验的基础上,对大,中,小河流分别采用线的原则,面的原则,站群原则进行规划.(2)1964年,原有水文站网已收集到一定数量的水文资料,在此基础上,用概念性水文模型检验站网,发现问题,研究改进,使站网规划由定性分析向定量分析迈进了一大步.(3)1978年,根据站网中存在的问题,如小河站少,雨量站不足,西部站网过稀,受水工程影响后水帐不清等问题,通过分析研究,编制了近期(1985年以前)水文站网调整充实规划.(4)1983~1986年,为加强站网建设,逐步形成科学合理的站网布局,以满足国民经济及各行各业对水文工作的需求,编制出近期(1985~1990年)和远期(1991~2000年)水文站网调整发展规划.总结上述四次规划经验,吸取国外长处,本条归纳出一套适应我国国情的站网规划工作内容,供广大站网工作研究人员参考使用.2.由于水文测站的数量与观测系列是有限的,但需要水文资料的地点却是无限的;因此,必须依靠水文站网的内部结构,发挥全部测站的集体作用,才能以有限站点的有限观测,满足网内任何地点对水文资料的需求.所以说,站网规划与建设的目标,是以最小的代价,最高的效率,使站网具有最佳的整体功能.水文站网调整的目的是优化水文站网结构.随着科学的不断进步,人的认识也在不断地提高,站网的调整和优化,就不可能毕其功于一役,而必将是一个长期进行检验,反馈和逐步完善的动态过程.第三章水文分区水文分区是站网规划的基础,其目的在于从空间上揭示水文特性的相似与差异,共性与个性,以便经济合理地布设水文站网.在气候与下垫面长期作用下形成的河流,其水文要素必然受到双重影响.由于气候随地理坐标呈均匀连续变化,而不同的下垫面在交界处又往往存在不均匀的突变,因此,依据气候,水文特性和自然条件划分的水文分区,在一个分区内,水文要素呈均匀渐变,在分区交界处则出现不均匀突变.水文分区与自然地理分区的边界,在大多数情况下,是相吻合的.但有些自然分区边界处的水文要素的空间变化,并没有显著差别,则这些相邻的分区应概化合并为一个水文分区.在同一水文分区,进行水文要素的地理内插,可以获取精度较高的结果,但在不同分区之间内插,就会导致较大的内插误差.用水文资料作水文分区,有单因子分区和综合分区两种.根据某一项水文特征值或某一有明确物理概念并具有分区特性的水文模型参数作出的分区,称为单因子分区;用若干个单因子分区重叠在一起,可作出能概括各个单因子集总属性的综合分区.单因子分区常用于地理内插或解决水文资料的移用问题;综合分区则用于站网的规划.第四章流量站网规划第一节一般规定径流是水循环三要素中最重要的项目,也是河流搬运其它物质的载体.为收集径流资料的流量站网,不仅为防洪和水资源开发利用提供可靠依据,也是联结其它项目站网的纽带,因此,流量站网规划应满足4.1.1条1~5款要求,这也是水文站网整体功能的具体体现.本节将世界气象组织有关"容许最稀站网"指标引入我国行业标准.从我国站网的现状看,多数地区都未达到"容许最稀站网"的指标,因此该标准对我国站网的规划和建设将起到积极作用.第二节大河控制站大河控制站的重要任务是为江河治理,防汛抗灾,大规模开发规划及重大水工程的兴建,系统地收集水文资料.大河控制站是整个站网的骨架,居首要地位,规划的工作重点是确定布站数量和选定设站位置.在50年代,我国引用的直线原则,经数十年的实践检验,是成功的.到80年代,我国按照直线原则的基本概念和沿河长方向的内插精度要求,推导出布设控制站的上,下限计算公式,并给出递变率和内插允许误差标准.第三节区域代表站本节的水文分区条目是在湿润,干旱区两个中,小河流站网规划协作组(简称湿润,干旱区协作组)的研究成果基础上综合而成的.1.在站网建设初期,一般是根据气候与下垫面条件的相似与差异,进行水文分区.随着站网的发展,水文资料的不断积累,可采用水文模型分区法和主成分聚类分析法以及改进的卡拉谢夫法等分区方法.2.以往布设区域代表站的传统步骤是:在一个水文分区内,把中等河流的面积分为若干级,在从每个面积级的河流中,选择有代表性的河流布站.如果在一个分区内,同级河流的属性仍有差别,则要对河流分类,其分级和分类数乘积,就是分区内的布站数.3.本导则推荐的筛选法,递变率-内插法和卡拉谢夫法,是水文司(原水文局)领导和组织的湿润和干旱两个中,小河流站网规划研究协作组的研究成果.第四节小河站小河站是整个水文站网中不可缺少的组成部分,因其设施简易,投资低,可以灵活地在不同地类上设站,以探索水文因子随下垫面性质而变化的规律,为研制与使用流域水文数学模型,提供不同地类的水文参数.第五节平原区水文站1.平原区天然河流与人工水体相互贯通,用集水流域集总测量办法,已不能有效地探清水文规律.我国平原水网区水文站网协作组,经过多年的实践,摸索出以水平衡区为观测对象,以水量平衡原理为基本工具,对进出水平衡区的水量进行观测,研究水平衡要素的变化规律.为平原区工农业生产和水资源合理使用,提供了依据,也为平原区水文站网布设与水文资料的收集工作,开辟了一条可行的技术途径.2.在4.5.2条中所提到的"测算结合途径实现水量平衡计算",是指借用邻区或用代表片的实测资料求得的产,汇流参数,推算水平衡区单一方向的进,出水量,从而实现水平衡区的水量平衡计算.第六节水库水文站1.列入基本水文站网的水库水文站是长期观测以提供水位,蓄水量,出库水沙量和库容冲淤变量等水文资料的水文测站.水库基本水文站的任务是多目标的,既为工程管理,防汛抗旱,水文情报预报和水资源开发利用服务,又要系统积累水文资料,研究水文规律和资料内插移用,发挥河道基本水文站网的作用.2.水库建成后对河流形势和水文状况都将带来不同程度的影响和变化.为了研究水库地区水文站网布设问题,原水电部水文局曾在1977~1985年间组织了专题研究.本专题共收集了全国各地20多座无严重淤积的大型水库水文资料,分析年径流500余站年,月径流5000余站月和200余次洪水径流资料.对水库设立基本水文站问题,建库前后水文规律问题,做了较为全面的分析论证.初步结论是:月,年径流资料,基本上都能与建库前的河道资料衔接起来,等同使用.入库洪水和坝址洪水的洪峰流量,需经过适当修正还原,方能应用.证实了在有条件的水库设立基本水文站,是可行的也是十分必要的.3.本节规定的作为区域代表站的水库水文站选择条件,是根据湖南,河南,山东等省的水库实验资料的分析论证成果而制定的.其结论是:凡库面比和库形系数较小的水库都具有坝前水位代表性好,动库容量较小和出库洪水变形较小的特点.4.第4.6.3条第4款是为了避免因水库漏水使水量计算出现较大系统误差而制定的.水库漏水量中的明流部分可以实测,坝基漏水,库周漏水无法实测,但可以在枯水季节进出流情况单纯时,通过查勘,用水量平衡法反推水库漏水量.漏水量超过年径流量的10%~15%的水库站,不宜选作代表站.第七节设站年限1.为深化水文改革,加强对水文站网的科学管理,本导则提出长期站和短期站.导则中规定的长期站,系指基本水文站网中,为探索水文要素时序规律而积累长系列资料的重要水文测站,除个别测验条件太差,或达不到设站目的者,应长期甚至是无限期地给予保留.短期站,是作为加密站网,探索水文要素空间分布规律的基本水文站.对这类站,及时地撤销,或停止一些已满足生产需要的项目,就可以腾出一批人力物力,转移到其他需要的地点设站,以逐步解决无资料支流水文计算的困难,实现对基本水文要素时,空变化的全面控制.但必须注意,不能随意地撤销或停止,以免造成连续记录的中断,或造成较大的空白区.2.确定水文测站的设站年限,主要应审查其对站网整体功能的影响,但还要综合考虑设站目的,资料系列的代表性,样本统计量的精度要求,水文资料的经济效益和受水工程影响的程度.经对上述各方面的分析论证,再联系测站的测验条件,生活条件等实际情况,才可对测站的撤留,作出决策.第五章雨量,水面蒸发站网规划降水量是水量平衡方程式的重要项目,是形成径流,发生侵蚀的主要因素.通常,收集雨量资料的方法比较简单,投入较少,因此,常把降水量作为已知数参加水量平衡计算或充当水文模型的输入,借以推算不容易收集的成本昂贵的水文资料.规划雨量站网的目的,是设计一个合理的站点布局,以最少的投入,最大限度的收集满足精度要求的雨量资料.第一节雨量站网1.我国最初按均匀分布的原则,布设雨量站网.随着降雨径流分析技术的发展,特别在70年代以后,流域水文模型技术,广泛用于生产建设,就把雨量站划分为面雨量站和配套雨量站.前者密度较小,仅作为雨量站网中的骨干,保持长期相对稳定,以探索降雨在空间上的长期演变规律;后者密度较高,为研究降雨径流转化规律积累资料.2.表5.1.4中,面积在500km2以上的雨量站布站数目的上,下限,一般是湿润区按下限附近数布站,干旱区按上限附近数布站.第二节水面蒸发站网1.蒸发是水量平衡三大要素之一,对国民经济有重大意义.蒸发的观测项目有陆上水面蒸发,湖泊,水库库面等大型水体蒸发,土壤蒸发,潜水蒸发等等.本导则中的蒸发站网仅指陆上水面蒸发站网,其布设目的为:满足在每个站所代表的区域内的流域蒸发计算的需要.2.本导则中关于水面蒸发站网的水文分区及密度确定的方法是在浙江省水文总站实践经验的基础上综合而成的.。
水文自动测报系统规范1总则1.0.1为适应我国水文自动测报系统的发展,做好水文自动测报系统规划、设计、建设和运行管理,统一技术标准,特制定本规范。
1.0.2本规范适用于江河、湖泊、水库、水电站等水文自动测报系统的规划、设计、建设和运行管理。
1.0.3水文自动测报系统属于应用遥测、通信、计算机技术,完成江河流域降水量、水位、流量、闸门开度等数据的实时采集、报送和处理的信息系统。
1.0.4按水文自动测报系统规模和性质的不同可分为水文自动测报基本系统和水文自动测报网。
水文自动测报基本系统由中心站(包括监测站)、遥测站、信道(包括中继站)组成。
水文自动测报网是通过计算机的标准接口和各种信道,把若干个基本系统联接起来,组成进行数据交换的自动测报网络。
1.O.5新建水利、水电工程需要建设的水文自动测报系统,应作为工程规划设计的组成部分,并将系统的建设纳入工程建设一并实施。
1.O.6本规范中涉及水文测验、水文情报预报的精度要求,应按有关的国家标准和行业标准的规定执行。
2水文自动测报系统规划和可行性研究报告的编制2.1 基本资料收集和可行性论证2.1.1进行水文自动测报系统的规划设计,应收集下列基本资料:(1)计划建设水文自动测报系统地区的大比例尺地形图。
(2)流域内已建水文站网、报汛站网、邻近地区遥测站网方面的资料。
(3)流域的气象、水文资料:包括重要水文站的最高最低水位、短历时暴雨雨强、洪水产流汇流时间、洪水传播时间、防洪标准和洪水灾害,降雪量占降水量的百分比,最高、最低气温,相对湿度的平均值和最大、最小值,日照时数最少的持续时间等特征资料。
(4)雷电情况与地震烈度。
(5)已建和计划建设的水利工程布局,以及重要水利工程的技术资料。
(6)现行的水文预报、防洪调度方案,预报和调度工作的要求。
(7)流域内无线电台设置情况和发展规划。
(8)流域的社会经济、交通、供电和通信情况。
2.1.2建设水文自动测报系统的可行性论证包括:(1)依据建设目标、功能要求,所在地区的水文气象特征与地形条件,当前国内外的技术、设备状况,论证实现建设目标的技术可行性。
中华人民共和国行业标准水文调查规范条文说明目次总则流域基本情况调查一般规定调查等级标准河川径流还原计算和水量平衡计算分项水量调查辅助站测验一般规定暴雨调查河道洪水调查决口和分洪洪水调查历史洪水考证洪峰流量和洪水总量推算专项调查枯水调查南方平原水网区水量调查泉水调查岩溶地区水文调查沙量调查总则水文调查是收集水文资料的方法我国开展水文调查有多年的实践经验年出版了指导和推动水文调查工均应对基本站资料不完为解决河川径流还原和水量而需设立的面上调查和辅助站的水文测验为延长水文资料的系列辅助站将设立辅助站作为水文调查重要形式之一要进行河川径流还原或水量平衡计算而靠面上江苏等省的经验设立辅助站进行水文测验对基本站没有实际上不论哪一项目调查调查项调查区的划分除无基本站地区外一般均以基本站作为水文调查按调查区为单元进行便于资料的整理统计和分本规范规定要求基本站和辅助站实测年水量的代数和占天然年要求基本站和辅助站实测进年水量之和分别占总进水量的这两个指和一些省十余年的经几经研究认为不便采用定具体要求应包括首先明确历史文献文物资料和查勘调查报告第三流域基本情况调查流域基本情况调查是为基本站掌握定位观测站上游产水区调查次数应掌握的原则是在全面调查一但对影响重大的情况坡形状系数等在平原水自然地理调查的目的在于了解调查区产流汇流的下垫面的基水工程调查的内容较多情况比较复杂但这又是对河川径流影响较大的一部分许多数据将用到它应注意水量调查一般规定调查等级标准基本中等影响为第二级表中受水工程影响判别指标引用行业标准这是开展水在满足本规范且考虑最少的辅助站及最佳对流域内分布星罗棋布的小水库群如何估算其对基本站依据实践经验抽样容河川径流还原计算和水量平衡计算式为调查区实测水量还原为天然水量即河川径流调查区实测水量为下游基本站与总还原水量为各单项还原水量的代即在应用表进行径流还原计算时切忌各分如果某基本站上游由若干个调查区组成则该基本站总还原水量为上游若干个调查区各单项还原水河川径流还原计算的目的是将受水工程措施影响实测年水当逐年当逐年还原水量资料调查有困难时分式为受大量客水影响的调水平衡区以及水库或其中平衡区河川径流量无通常采用产中应重点抓住主耗水量等往往为主要分项水量蓄水变分项水量调查在开展调查用水量之前必须首先查清调查区内用水的地试举灌溉水图中划分为每个调查区水量都有水文站控制三个对甲调查区来讲应调查三项灌溉水量对水文站以上整个流域辅助站测验其理由有两点第一考虑到辅助站流量测验执行现行有关国标或图灌溉水量调查示意图设立在河本规范参照行业标准中三类精度水文站流量间测有关要求但对资料年限年以上放宽至对控制历年水位变幅但每年的水位流量关系曲线与综仍应执行行业标准暴雨和洪水调查一般规定暴雨调查起调标准是根据近雨量观测站点已达近如起调标准偏低且分布又不均匀时此标准是可行的在我国东部地区不同类型的暴雨分布可以得且已有大量暴雨调查洪水调查起调标准是按未进行过洪水调查的基本站而言已进行过历史洪水调查的基本站目前我国正推广站队结合的组织形式每年组织调查已无必要但如果漏测为实测系列中年最大洪水还是仅在发生后由上级主为特殊水情的洪水调查由上级主管部门和用户暴雨调查暴雨调查规定了从规定的意思为保证调方法比较暴雨调查成果的整理和合理性检查仅规定了主要内容和方其他有效的合理性检查方法都表中规定了四项指主要依靠调查人员分析判河道洪水调查洪水调查从要求上讲应包括在调查中可根据应尽可能收集调查河流的有关河段的特为获得精度较高的洪水调查资料选择一个较理想调查河均按也天然河流弯道较多洪水过程调查难度较大所以条文规定应根据需要和在条对单峰洪水过程只要求控制五个转折点以判表规定了三项指标具备一项决口和分洪洪水调查决口和分洪条件下除按规定进行正常当河堤历史洪水考证主要在以上的大河上的历史洪水进行这样的河流洪水影响面大其他河流视情资料摘录地区范围应大一些资料的来源出处及原文避免辗转相去非常洪水相当于历特大洪水相当减产一大洪水相当于受灾面积较大减产严一般洪水相当于洪峰流量和洪水总量推算调查河段远离基本站洪峰流量推算方法主要有比降面积法和水面曲线法这是其他参数可靠程度综合分析由于采洪峰流量可靠程度评定也不同各地可参照表专项调查枯水调查其他年代发生的枯水均为历史枯是否进行历史枯水调查及起调标河流均有水流在枯水期将有部调查河段上游受水工程有中等影响以上的指标详见表是指调查枯水流则调查河段应选在规划水工程位置的附近如果为了延长水文站的枯水资料则应所选的调查河段应水流均匀稳定河段下游流量相关法推算枯水流量其延长部分不应超过该曲线总变幅的固定点洪水调查宁夏等省在中小河流上多年实践经验的总结而引入本规范的这项调查投入较小而实效南方平原水网区水量调查浙江等省多年实践即由于地面基本站网无法控制水量在平从整体上泉水调查水质状况及动态变化不仅有些泉水本规范泉水调查侧重于泉水水量及其动态变化系在总结全国各地开展泉水调查的多年实践并吸收部标准在泉水动态变化方面的分析方法岩溶地区水文调查岩溶地区水文调查力求了解地下径流的补本专项调查系总结我国岩贵州等省并参考部标准在有关岩溶地区径流沙量调查表中的分别适用于引是将专门配制的不同含沙量级的浑水样装入无色的比色管中由颜色的浓淡反测定时另用比色管盛所取水样与标准管一同用与水样颜色最接近的标准管的含沙量作为水样的含沙量加经试验确定的定搅拌使其迅速沉淀建立一定沉淀历时下含沙量与沉淀由量测的沉淀高度比重计法是建立均匀浑水含沙量与比重从曲线查读相应简易置换法是用经率定一定容积和重量的比重瓶直接取用瓶加浑水重减去瓶加清水重的差乘以置换系数其中库区平面与高程控制按行业标准输沙率按国家标准其他常用的淤积测算方法可在附录按表。

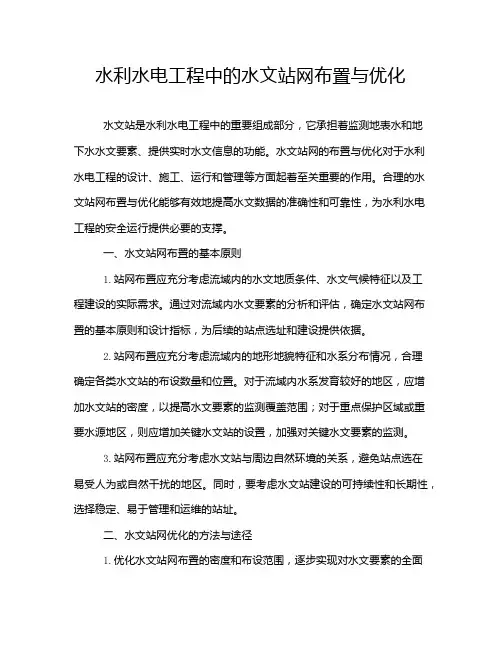

水利水电工程中的水文站网布置与优化水文站是水利水电工程中的重要组成部分,它承担着监测地表水和地下水水文要素、提供实时水文信息的功能。
水文站网的布置与优化对于水利水电工程的设计、施工、运行和管理等方面起着至关重要的作用。
合理的水文站网布置与优化能够有效地提高水文数据的准确性和可靠性,为水利水电工程的安全运行提供必要的支撑。
一、水文站网布置的基本原则1.站网布置应充分考虑流域内的水文地质条件、水文气候特征以及工程建设的实际需求。
通过对流域内水文要素的分析和评估,确定水文站网布置的基本原则和设计指标,为后续的站点选址和建设提供依据。
2.站网布置应充分考虑流域内的地形地貌特征和水系分布情况,合理确定各类水文站的布设数量和位置。
对于流域内水系发育较好的地区,应增加水文站的密度,以提高水文要素的监测覆盖范围;对于重点保护区域或重要水源地区,则应增加关键水文站的设置,加强对关键水文要素的监测。
3.站网布置应充分考虑水文站与周边自然环境的关系,避免站点选在易受人为或自然干扰的地区。
同时,要考虑水文站建设的可持续性和长期性,选择稳定、易于管理和运维的站址。
二、水文站网优化的方法与途径1.优化水文站网布置的密度和布设范围,逐步实现对水文要素的全面监测覆盖。
通过采用遥感技术、GIS技术和数值模拟方法,对流域内的水文要素进行空间分析和动态监测,确定站网的优化方案和重点改进建议。
2.优化水文站网络的监测指标和监测设备,提高水文数据的采集质量和监测效率。
引入先进的水文监测技术和设备,实现对水文要素的实时监测和全面观测,为水利水电工程的科学决策和管理提供数据支撑。
3.优化水文站网络的数据共享和应用机制,实现水文信息的互联互通和共享利用。
建立完善的水文站数据管理系统和信息平台,促进水文站之间的数据交流和共享,实现对水文要素的功能性综合分析和应用。
三、水文站网布置与优化的实践案例分析以某水利水电工程项目为例,介绍了水文站网络布置与优化的实际操作过程和成果。
SL 中华人民共和国水利行业标准 P SL 61-2003替代SL61-94 水文自动测报系统技术规范 Technical specification for hydrologic dataacquisition system2003年—05—26 发布 2003年—08—01 实施 中华人民共和国水利部 发布 前 言 修订SL61—94《水文自动测报系统技术规范》的主要依据为2000年水利水电技术标准制订、修订计划和SL 01—97《水利水电技术标准编写规定》。
《水文自动测报系统规范》主要包括以下内容: ——水文自动测报系统建设前期工作的基本内容和要求; ——进行系统设计时工作制式和通信方式的选择原则、系统应能达到的技术指标要求、数据传输格式和编码格式的要求、数据处理系统的基本功能要求等; ——系统设备的技术指标和安装调试的要求; ——系统考核、验收和运行管理的内容和要求。
对SL61—94进行修改的部分,包括以下几个方面: ——增加了引用标准和术语、符号及代号一章; ——调整明确了系统建设前期工作的具体内容; ——增加了多种通信方式并重新规定了数据格式; ——修改补充了中心站数据处理技术内容; ——修改补充了系统设备与安装调试等技术条款; ——充实了系统考核验收和运行管理等具体操作方面的要求。
本规范批准部门:中华人民共和国水利部本规范主持机构:水利部水文局本规范解释单位:水利部水文局本规范主编单位:水利部水利信息中心本规范参编单位:水利部黄河水利委员会水利部长江水利委员会 水利部淮河水利委员会 浙江省水文勘测局 四川省水文水资源勘测局 水利部南京水利水文自动化研究所 北京大学 本规范主要起草人:张建云 朱长年 崔家骏 唐镇松 徐兆成 吴恒清 周五一 叶秋萍 王恒斌 张海敏 姚永熙 陆 旭 冯讷敏 丁 强 王志毅 程益联 程 琳 林灿尧 1 总 则....................................................................12 引用标准和术语、符号及代号................................................12.1 引用标准.........................................................................12.2 术语.............................................................................22.3 符号及代号.......................................................................23 系统建设前期工作..........................................................33.1 基本资料收集.....................................................................33.2 系统规划.........................................................................43.3 项目建议书及可行性研究报告.......................................................44 系统设计..................................................................64.1 系统组成.........................................................................64.2 设计任务、内容和工作制式.........................................................74.3 系统技术指标.....................................................................84.4 数据传输方式和编码格式..........................................................104.5 通信电路设计....................................................................114.6 系统联网........................................................................134.7 数据处理系统设计................................................................134.8 土建设计........................................................................145 系统设备及安装调试.......................................................155.1 一般规定........................................................................155.2 传感器..........................................................................155.3 固态存贮器......................................................................175.4 通信设备........................................................................185.5 遥测终端机......................................................................205.6 中继机..........................................................................225.7 集合转发站设备..................................................................225.8 中心站设备......................................................................225.9 其他配套设备....................................................................235.10 设备安装调试...................................................................236 系统考核、验收和运行管理.................................................246.1 系统考核验收....................................................................246.2 系统运行管理....................................................................26本标准的用词和用语说明......................................................27条文说明1.0.1 为促进我国水文自动测报系统的发展,统一技术要求,加强系统的规划、设计、施工和运行管理,制定本规范。

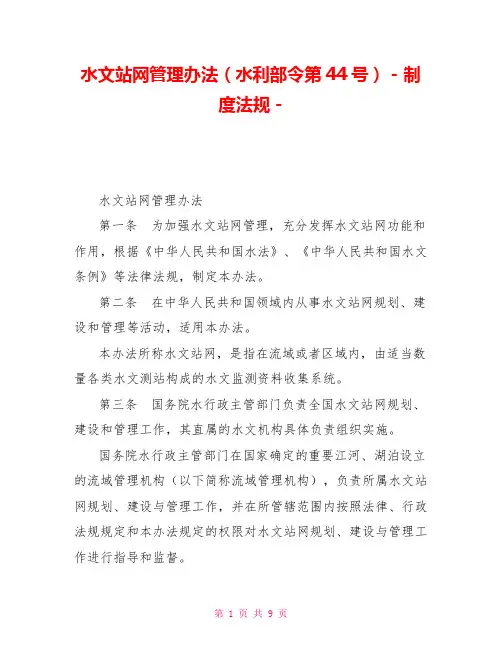

水文站网管理办法(水利部令第44号) - 制度法规 -水文站网管理办法第一条为加强水文站网管理,充分发挥水文站网功能和作用,根据《中华人民共和国水法》、《中华人民共和国水文条例》等法律法规,制定本办法。
第二条在中华人民共和国领域内从事水文站网规划、建设和管理等活动,适用本办法。
本办法所称水文站网,是指在流域或者区域内,由适当数量各类水文测站构成的水文监测资料收集系统。
第三条国务院水行政主管部门负责全国水文站网规划、建设和管理工作,其直属的水文机构具体负责组织实施。
国务院水行政主管部门在国家确定的重要江河、湖泊设立的流域管理机构(以下简称流域管理机构),负责所属水文站网规划、建设与管理工作,并在所管辖范围内按照法律、行政法规规定和本办法规定的权限对水文站网规划、建设与管理工作进行指导和监督。
省、自治区、直辖市人民政府水行政主管部门负责本行政区域内水文站网规划、建设与管理工作,其直属的水文机构(以下简称省级水文机构)具体负责组织实施。
第四条水文测站分为国家基本水文测站和专用水文测站。
国家基本水文测站按其重要性分为国家重要水文测站和一般水文测站。
省、自治区、直辖市人民政府水行政主管部门可以根据实际情况,确定本行政区域内的省级重要水文测站。
根据水文实验研究或者其他科学研究的需要,可以设立水文实验站。
第五条国家重要水文测站由省、自治区、直辖市人民政府水行政主管部门或者流域管理机构提出,报国务院水行政主管部门直属水文机构审查后,由国务院水行政主管部门确定并公布。
第六条符合下列条件之一的国家基本水文测站应当确定为国家重要水文测站:(一)向国家防汛抗旱总指挥部报汛且集水面积3000平方公里以上的水文测站。
(二)集水面积10000平方公里以上且年径流量3亿立方米以上,或者集水面积5000平方公里以上且年径流量5亿立方米以上,或者年径流量25亿立方米以上的水文测站;集水面积大于1000平方公里的独流入海河流的控制站。

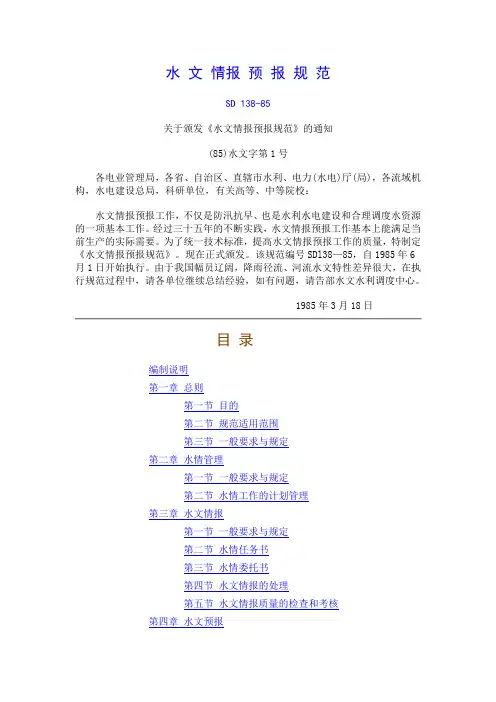

水文情报预报规范SD 138-85关于颁发《水文情报预报规范》的通知(85)水文字第1号各电业管理局,各省、自治区、直辖市水利、电力(水电)厅(局),各流域机构,水电建设总局,科研单位,有关高等、中等院校:水文情报预报工作,不仅是防汛抗早、也是水利水电建设和合理调度水资源的一项基本工作。
经过三十五年的不断实践,水文情报预报工作基本上能满足当前生产的实际需要。
为了统一技术标准,提高水文情报预报工作的质量,特制定《水文情报预报规范》。
现在正式颁发。
该规范编号SDl38—85,自1985年6月1日开始执行。
由于我国幅员辽阔,降雨径流、河流水文特性差异很大,在执行规范过程中,请各单位继续总结经验,如有问题,请告部水文水利调度中心。
1985年3月18日目录编制说明第一章总则第一节目的第二节规范适用范围第三节一般要求与规定第二章水情管理第一节一般要求与规定第二节水情工作的计划管理第三章水文情报第一节一般要求与规定第二节水情任务书第三节水情委托书第四节水文情报的处理第五节水文情报质量的检查和考核第四章水文预报第一节一般要求与规定第二节水文预报方案的评定或检验第五章水情服务附录 I附录II 水情任务书、委托书、服务卡格式编制说明解放前,我国水文情报预报工作非常薄弱,报汛站寥寥无几,水文预报更是空白。
新中国成立以后,为了满足防汛斗争的迫切需要,在各级党和政府的重视下,水文预报工作从无到有,由点到面得到了迅速的发展和提高,目前,水情站已发展到8400多处。
随着水利水电建设项目的不断增多和管理运用的日益加强,对水文情报预报工作的要求也愈来愈高。
现在,我国各流域、省、自治区、直辖市、地区(市)的防汛指挥部门均没有水情专业机构,包括水情站在内,已经形成数万人的水情队伍。
为了统一技术标准,严格工作程序,提高水文情报预报工作的质量,有必要系统总结经验,制订适合我国具体情况的工作规范。
早在1961年,我部就指定长江流域规划办公室负责这册规范的主编工作。

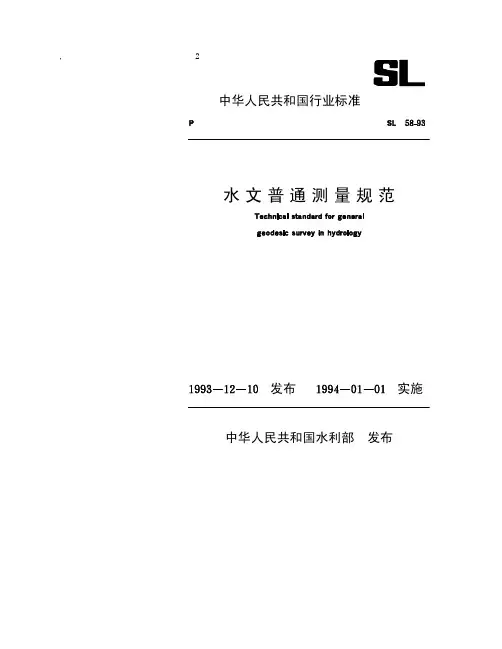

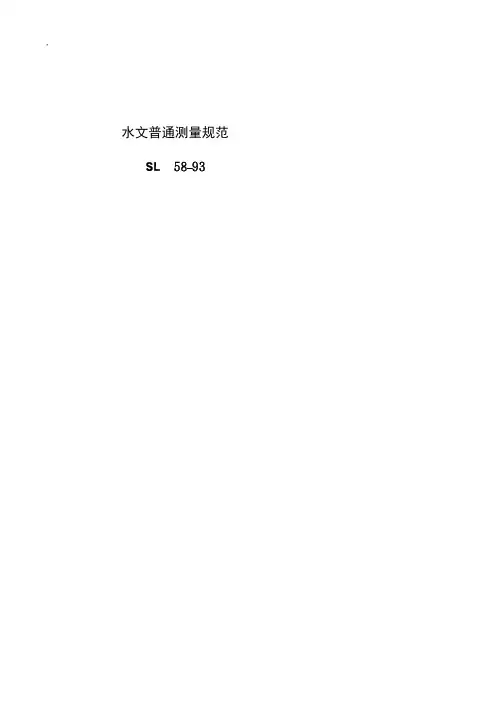

,2中华人民共和国行业标准水文普通测量规范发布实施中华人民共和国水利部发布中华人民共和国行业标准水文普通测量规范主编单位水利部水文司批准部门中华人民共和国水利部中华人民共和国水利部关于发布的通知水文号根据原水利电力部由水利部水文司主持黑龙江省水文总站主编的经审现正式批准为水利水电行业标准该规范编号为各单位在实施中发现问一九九三年十二月十日目次总则水准测量断面测量附录水尺零点高程测量记载表与填制说明附录断面测量记载表附加说明总则为统地形测量和断面测量的技术特制定本本规范适用于水文站水文测水文调查五等水准测量水尺零点高程河道断面测量和限额以下水文普通测量的应符合下列长距离水准测量路线最弱点的高程中误差允许值为内的各水准点联测比降观测的高程测量路线和水尺零点高程测量最弱点的高程中误差允许值平面控制测量最低一级图根网最弱边的相对边长中误差不得超过地形图内地物点的点位中误差不得大于困难地区亦不得大于等高线插求点高程中误差的在平丘陵地不得大于山地不得大于个基断面测量的距离控制桩间相对距离中误差不得大水文测站应使用冻结基面或测站有条件的水文测站应与国家高程系统接每站应使用三个基本水准点构成的高程自校系各项测量的原始记录应现场记载不得各项测绘成果应及时进行基本水准点和高程自校系统的测量成果应长永久性测量标志应建立位置构造图与说明表等档案对测量标志应按国务院志保护条进行采用先进测量仪器和新测绘技术精度不得低于本规范水准测量一般规定高程引地形测量中高程控制水准测量的等级应执行本规范的有三等水准路线的支应不大于在两个二等水准点之间布设三其长度应不大于环线周长应不大于测站水准点联测和比降观测高程测量的路线长度应不大于四等水准路线的支应不大于在两高级点间布设的附合路线长度应不大于测站水准点联测和比降观测高程测量的路线长度应不大于五等水准路线的支应不大于在高级点间布设的附合路线长度应不大于当用于基本等高距为的高程控支线长度应不大于附合路线长度应不大于当水准路线长度大于应每隔左右分一测在测段的端点设置或选定基本上相当于校核水准点标准的固定等采用不低于国内水准仪系列的级水准仪水尺零点高程的测量一般应使用级水准五等水准测量可使用水准水准标尺应采用双面水准如因条件限制可用单面水准尺按一镜双高法塔尺或折水准测量在每仪器站的允许视应符合表规定其视线高度要求三水准测量仪器站观测限差应符合表表表允许视线长度前后视距不等差表允许高差限差注采用单面尺时变换仪器高度前后所测两尺高差之差与同站黑红面所测高差之差限差相同往返测量环闭合差限差应符合表往返测量高差不符值及路线环闭合差限差注种路线单程长度均以于按环由不同等级路线构成时环闭合差的限差应按各等级路线长度分别计算然后取其平方和的平方根为限差水准测量成果超限应重若在本站检查发现后应立即重测若迁站后才检查则应从水准点或符合限差要求的测段或间歇点开始重地形高程测量及长距离引测所用水准水准应在使用前进行相应等级的全面检验与校在使用中应经常进行水准仪圆水准气泡和角的检验与校正角不得大于水尺般高程测量等常用水准年应进行不少于次的水准仪圆水准气泡和角的检验与校水准尺的米间隔平均真长与名义长之式因瓦水准尺不得大于标尺不得大于地形高程控制及长距离引安置水准仪三角架应使其中两脚与水准路线的方向平行第三脚轮换置于路线方向的左右除路线每测点上仪器和前后视标尺的三个位应接近于一条直同一仪器站上不得两次调转动仪器的倾斜螺旋和测微鼓时其最后旋转方向应为旋使用自动安平水准仪时相邻站应交替对准前后视调平每一测段的往测和返测其仪器站数应为偶数若为奇数时应加入标尺零点差改由往测转向返测时两标尺必须互换位置而往测第一个测站上当作前视的水准尺在返测第一个测站上它应该当作后视水准并应重新安工作间歇时应选择两个坚实可靠的固定点做为间歇进行双在间歇点上做上标记间歇后应进行检水准点和标石设置水文测站的水准点分基本和校核两水文站应在不同位置设置三个基本水准点其中一个水准点设置明二个设置暗基本水准点相互间距离以为测站附近设有国家水准点设置一个基本水准基本水准点应设置在水文测站附近历年最高洪水位以上或堤防背河侧高处能保证水准点稳定又便于引测的地在各水位观测断面附近可设置校核水准点其位置和数量应满足进行水尺零点高程测量时平坦地区的仪器站数不多于坦地区的仪器站数不多于站的水准点设逐以后无论其高程是否变都不得改变其编号必要时可加辅助基本水准点标石的埋设应符合中华人民共和国国家标准观校核水准点标石埋设可参照基本水准点要求适当放三等水准测量采用中丝读数法进行往返观当使用有光学测微器的水准仪和线条式因瓦水准尺进行观可采用光学测微法进行单程双转点观测观测程序应四等水准测量采用中当两端点为已知高程点或自成闭合环时可只进行单程水准支线必须进行往返观测或单程双转点观测程序应后或五等水准测量采用中附合或环形闭合路线用单程观水准支线应进行往返观测在困难条件下也可进行单程双采用双面水准尺丝读数法要求仪器安平绕垂直轴旋转时符合水准气泡两端影像分离不大于采用单面水准尺返测时变换仪器的高度应不小于光学测微法的仪器安平同第条要求但照准水准尺基本分水准气泡两端影像分离应不大丝读数应读至采用补偿式自动安平水准仪进行水准测量时先将水准仪概略整平即可按一般水准仪观测顺序进四等水准测量应读记至计算平均高差取至均记至毫用测微法中丝读数计算高程平均均取至各等级水准测量的视距和视距差取至水准测量中应及时检查每一仪器站的观测结和表可迁至下仪器每测完一个测计算往返测或单程双转点路线测量的不符值应满足表规定当超按下列要求重测和计算高差结对可靠程度小的往测或返测向进行单程重如果重测的单程高差与同一方向原测高差的且其平均数与反方向的原测则取其平均数作为该单程的高差结若重测的高差与同方向的原测高差不符值超出而重测的单程高差与反方向原测高差没有超出限差则用重测的单程高差与反方向原测单程高差计算闭若该单程重测后与原返测的单程高差计算结果均超出限差则重测另一单至符合限差要求为用单程双转点右路线的测法时可只重测一个单程单线并与原测结果中符合限差的一个左或右单线取平均数如果重测结果与原测的左右线结果比较均则取三次单线的结果平均当重测的结果与原测两个单线结果均超限差应分析原因再测一个单程单至符合限差要求为闭支线水准路线闭合差应分别按下列公式计附合闭合支线式中闭合差段高差的代数各测站的往返测的高差终了已知水准点的起始已知水准点的闭支线水准路线闭合差的改正应按测段长度或仪器站数的比例进行分配按式式进行路线长度和仪器站数的闭合差改正数计式中一测段站数闭合差改正一测段中距离路线的总一测段中的仪器站路线中总的仪器站跨河水准测量河宽小于允许视线长度可直接跨河测量当河宽大于允许视线长度但有桥梁可以利用通过桥面进跨河两岸测点间的水平视线距水面的高度要大致当跨河视线长度在以内线高度至水面距离不得小于线长度大于线高度至水面距离不得小于跨河两岸安置仪器及标尺的位其能构成平行四边腰梯形或形布置为跨河视线长度力上视线长度不得短于两岸视使用一台仪器观测时宜采用字标尺点应牢需设置木桩木桩顶面直径宜大于土长度应满足标尺点牢固的要求桩顶高于地面钉上圆按条布设跨河测量场在距跨河点以立临时水准视线长度在河水准测量应观测两个测个测回的等水准应不超等水准应不超出出限差分析原因按第条要求重当视线长度在以内跨越水流平缓的河水湖等的四等用静水传递高程法进行二次观两结果为两岸水准点间的水平距离以冰层有足够厚度和表面高程日变化不大的时期可使用冰上测量要求在冰面上的仪器支尺点均设置木岸埋设临时水准与路线上的其他水准点或固定点连测量限差与等水准测量规定相当跨河水准测量的视线长度大于采用经纬仪倾角法进经纬仪倾角法测量的测回数及每个测回中组数应满足表表注当用一台仪器进行跨河水准测量时在一岸观测仅为半测回进行两岸观测后组成一测回经纬仪倾角法各测回互差应不大于下式计算的限值三等四等式中毫米计回河视应用经纬仪倾角法进等跨河采用两台垂直度盘指标差稳定的型经纬时在两岸观观测本岸近标尺的盘左和盘右同一边缘的两次照准读数差应不大于测对岸远标尺一标志的四次照准读数差应不大于一测回的水平视线夹角或互差应不大于跨河水准测量应符合下列宜在风力微弱和气温变化较小的阴天进风力在级以上或风向平行跨河视线时不宜观当晴天观应在日出后一小时开始至地方时上午下午自地方时后开始至日落前一小时观测时仪器须用白色伞遮蔽阳仪器调岸不得碰动调焦螺旋和目镜立水准尺应保持圆水准器的气泡居跨河水准测量前应进行临时水准点与水准尺的立尺点连在每日观测前用单程进行检当检测高差与连测高差比不超过表的限差即可进行跨河观若检测超则再检测另一个单在视线长度大于跨河水准测量的记录和计算应用专门的水尺零点高程测量水尺零点高程的测量采用双面水准如用单面水准测均应采用一镜双高一镜双高法变换仪器高度前后所测两尺高差之同面所测高差之差限差相测量允许高差不符值和视线长度应符合表表水尺零点高程测量视线长度高差不符值注要求视线高度三丝能读数程仪器站数需要校核的各支水尺在往测和返测过程要逐个测推算往返两次各测点高程均应由该校核或基本水准点开各支水尺往返算出的零点高程不符值若不超出表的限差即以往返两次高程的平均值作为新测的水当新测的高程与原用的水尺零点高程相差不超过该次测量的允许虽一般水尺小于或比降水尺小于水尺零点高程仍沿用原应采用新测洪水痕迹和大断面的水准测量重要的洪水痕迹的高程采用四等水准测量一般的可采用五等大断面的两岸固定用四等水边线上地形转折点的高程可用五等大断面的水准测量中除转点外的各地形转折点高程一律读记至厘复测大断面闭合于已知高程的固定只进行单程水准点的引测和校测水文站的基本水准点其高程应从国家等水准不低于三等水准引具备可从国家三等水准点引引测水准点一经选无特更校核水准点从基本水准点用三等水准引条件不具备用四等水准引对水位精度要求较高水准点年校测一其他测站年校测一水准点每年校测一校核后的基本水准点高程的采用应符合以下当新测高程与原采用高程之差小于或等于允许限差仍采用原测定的当新测高程与原采用高程之差超过允许限差时应通过高程自校系附近高程固定点联测或重复测量的办法判定被校测的水准点发生变动可确定水准点新的校核后的校核水准点高程的采用与基本水准点相高程自校系统年校测一次若发现某一水准点发生变动应及时校当高程自校系统经过校发现基本水准点有变动则基本水准点可按第条要求延长校测时间一地形测量一般规定水文测站的地形测量应在建站初期进以后地形有显著变化时应重新测量或局部重地形变化不大时重测时间应不超过水文测站地形测量的范围应符合下列河道站在垂直水流方向的宽应测至历史最高洪水位以上漫滩大的河流应测至漫滩边有堤防的河段应测至堤防背河侧的地在顺水流方向的长度应包括对水位量关系起控制作用的全河其长度应大于宽漫滩大的可适当变水渠道站应包括各观测地当观测地段较分散时可用小比例尺图标明各观测地段位置各地段按需要测绘大比例尺地形水文测站地形除一般地形图测绘内容外应增加下列测绘内水准断面标基线桩和历年最高水位的淹没边站观测测验断面及水文观测设设施水文调查所需地形图测量范围和内按项目有关要求确水文测站地形图选用的测图比例尺应使测验河段在正常水位的水面宽不小于图上的宜选用例小测区也可选用或测图比例图幅尺寸应为或水文测站地形图采用平面直角坐用国家与其它部门控制网时采用相应坐标系没有条件利用的可在国家地形图上量概略坐标与方位角作为独立坐标系统的起算数地形图复测时应与原测采用同一坐标系简易地形测量可用磁方进行地形测量作业所用具进行全面检查校作业时间长作业过程中应进行主要项目的检查与校平面与高程控制水文测站地形图的平面控测区应采器站三级控小三角网或量距导线作首级控小测区可采用以图根网为首级控制的两级控水文测站地形图的高程控制大测区首级控制应采用四等其余控制可采用五等高出最高洪水位以上且用水准施测有困难的也可采用三角高程测布设控制网应将可利用的国家点和水文站固定点作为控制点控制网内应至少有三个设置永久性标志的控制点其中应包括起始数据经纬仪量距导线测量经纬仪量距导线作独立测区首级控应布设闭合导线或多闭合环导作加密控可布设附合导单结点导闭合导线或支导经纬仪量距导线的技术要求应符合表当基本控制导线网下仅发展一次图根或不作二次图根网加密图根控制导线边长的相对误差与导线相对闭合差分别为和查勘选点前应先进行导线网设各导线边长应大致相导线点应选在地势较视野开地面坚实的地并将可利用的水文站已有测验标志点兼作导导线点应统一编导线网为闭合导线点序号应按反时针编表经纬仪量距导线的技术要求注表图比例尺分母折角数导线边长应进行丈能直接丈量的用双基线法量测不符值与边长之比应符合表规用钢尺丈量边长进行长度改改正应符合下列规地面坡度大于应在尺段端点设桩测进行倾斜改整尺尺长改正数与整尺名义长度之比大于应进行尺长改当丈量时气温与钢尺检定时温度差超应进行温度改用激测距仪测量导线边长所用仪器出厂精度应不低于作业前应对仪器的常数周期频率误差和测距中误差进行检测定测距改正测线离开地面或障碍物的距离应不小于当测线不水平应测垂直角或两端所测导线边长不得小于边长用返返单向各观测两组每组测读两各组互差应不大于往返测误差应不大于在进行每组读数同测读与仪器同高处的气气压各一温度读至气压读至水平角观测应采用测回法观测导线前进方向观测时仪器水平盘水准气泡偏离中心不得超过一角限差与测回数应满足表非独立导在导线与连接网连接的端点上按表要求观测连当导线折角闭合差满足表的要求时应将折角闭合差按长边边大的要求分配闭合差进行角度改导线折角闭合差按下列公式计闭合导附合导式中线折角闭合导线为各内角之导线为各折角之和内角或方位当导线相对闭合差满足表的要求将坐标增量闭合差按边长比例分行坐标增量改导线相对闭坐标增量闭合差分别用下式计导线相对闭合差式中线相对闭导线全横坐标增量闭合差坐标增量闭合差闭合导线附合导线式中别为横坐标增量代数和线终点横坐标线起点横坐标单结点导线应先计算结边方位角与结点坐标的最或是然后按附合导线进行多闭合环导线可用逐次平差但逐次平差的次数不得多于三旁点交会导线在漫滩不大但测距困难的独立测宜采用旁点交会导旁点交会导线测量技术要求应符合表旁点交会导线的水平角观应执行本规范第条与第条中图根三角网旁点交会导线基线可设置在导线的一当测区长度较大时应设置在导线中基线丈量的技术要求与长度改应执行本规范第条与第条中图根三角网表旁点交会导线技术要求各导线边长应从基线开始依次由两侧交会三角形分别计侧算出的边长相对误差不得大于表三角测量布设三角网应首先根据测区面积与测图比例尺确定平面控制的分分级应符合表表三角网布设平面控制分级测区内或其附近有国家三角网或其它单位高级控制网首级控制的小三角网可选用插锁法或插网法形式布独立测区的首级控制小三角网可选用三角点多边地四边形布加密图根三角网宜采用线形三角锁布三角网宜布设呈近似等边三角对于小三角三角形内角应不小于地形限制时的个别角应不小于根三角网求距角应不小于别图形的求距角应不小于三角测量的主要技术要求应符合表表三角测量主要技术要求注图允许最大视距长度当测图比例尺为分别为传递方位角的边长在图上的毫米数独立网的起始边宜用基线直接作为起始当需采用基线扩大网测定起始边布设为近似菱形其扩大比不宜超过基线精度应高于起始边边长精度的水平角观测的测回数应为同级网要求测回数的当用小三角网作首级控根控制仅需作一次加密其起始中误差分别取与当图根网为一次加密或小测区仅需用图根三角网一次布网起始中误差分别取与三角网布设应先进行图上设计然后进行实地选应三角点在测区内应均匀分并应选在地势较通视条件良好的地在一个点上的各边长不宜要利用三角网的加的地面坡度应不大应将可利用的水文站已设标志点和其它单位的控制点选作三角用钢尺丈量基线长度时主要技术要求应符合表表钢尺丈量基线技术要求注单尺往返与双尺同向丈量一次为两测回当所丈量的基线为基线扩大网的基线时测回数应增加一基线丈量的长度改正应符合下列整尺尺长改正数与整尺名义长度的在小三角网基线丈量中大于在图根三角网基线丈大于时应进行尺长改当地面坡度大于应在尺段端用五等水准测桩顶进行倾斜改当测量时气温与钢尺鉴定温度较差的绝对值或对于小三角网基线超出对于图根三角网基线超出应观测温度进行尺长温度改基线边长的相对中误差应符合本规范第条至第条的规定边长相对中误差用下式式中中误差中误差全回值与各测回均值的差值回为往返丈量总次用激红外线测距仪测定基线边长应执行本规范第条的规定但其中返各单向观测的组数应为三每组测读次数应为三三角网的水平角观测应采用全圆测回各项观测误差不得超过表规定数表全圆测回法限差表当水平角观测误差超过表规定数值应按下列规定重归应重测半测两倍照准应重测全测水平方向各测回差的超限方向数为测站点观测总方向数的以下时仅重测超限否则应重测全部三角网的连接角观测应执行同级三角网水平角观测技术要求独立测区首级控制需要测定起始边方位角大测区应采用恒星观测起始边方位小测区可采用罗盘仪测定起始边磁方位三角网起始边测量与水平角观测结束应用下列公式进行三角网精度计并满足表。
