《工程流体力学》第四章 流动损失

《工程流体力学》第四章 流动损失

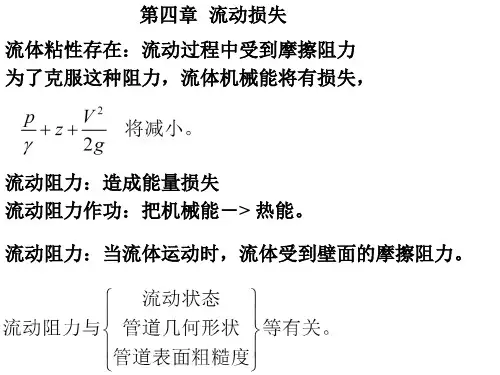

只有当惯性力（升力或沉力）的作用比粘性阻力作用大到 一定程度时，旋涡才可能迁移、掺混和发展，使层流变为 紊流。
层流受到扰动后 主导作用：粘性稳定作用 粘性稳定作用：使扰动衰减下来 流动：变为层流 主导作用：惯性扰动作用 粘性作用：无法使扰动衰减下来 流动：变为紊流
雷诺数正是反映了惯性力和粘性力的对比关系， 能判别流态。
在波峰上侧断面受压缩，流动截面积A变小，流速V增加， 压强p变小 在波峰下侧与上侧相反，A增加，V变小，p增加
在波谷上侧断面，A增加，V变小，p增加 在波谷下侧断面，A变小， V增加，p变小
结果出现由波谷指向波峰的两种压差Dp，Dp’
其中Dp使波动弯曲加剧，波幅增大； 而Dp’大到一定程度后，使流线两侧产生从波谷向另一波 峰流动的二次流，其作用是使波谷处受吸力，波峰处有惯 性力。
2、运动参数的时均值： 时均流速V：某点瞬时速度V在足够长时间段内的平均值
流速脉动－>切应力、压强也产生脉动 如，对压强同样有：
对时均流动和脉动流动分别进行研究。
定常紊流流动：对时均流动，时均速度和时均压强不随时 间而变的紊流流动。 有关定常流动规律，如连续方程、伯努利方程等都可用。
但紊流中还要考虑脉动影响 脉动－>横向掺混－>各流层间质量、动量、热量和悬浮 含量的分布大大平均化 动量交换－>紊流阻力大大增加 紊流脉动速度时均值：0 在工程上采用紊流度概念：表示紊流随机性质
Q流速高于VK的流动状态：极不稳定，稍有扰动，就转变 为紊流，对实际工程来说，总是有扰动的。 上临界速度对工程实际没有意义，而下临界速度就成为 判断流态的界限。 下临界速度也被称为临界速度。
雷诺实验还揭示了不同流动状态下流动损失规律。 不同流速下截面1到截面2的流动损失hw：画在对数坐标上

《流体力学》第四章 流动阻力和能量损失4.8-4.9

《流体力学》第四章 流动阻力和能量损失4.8-4.9
ζ：局部阻力系数
2
实验研究表明：局部损失和沿程损失一样，不 同的流态遵循不同的规律。
如果流体以层流经过局部阻碍，而且受干扰后仍能 保持层流的话,局部阻力系数为： B
z=
Re
要使局部阻碍处受边壁强烈干扰的流动仍能保 持层流，只有当Re远小于2000才有可能。因此， 以紊流的局部损失讨论为主。
局部阻碍的种类很多，但按其流动特性 来分，主要是过流断面的扩大或收缩、流动 方向的改变、流量的合入与分出三种基本形 式以及这几种形式的不同组合。
2 a 1v12 a 2 v2 hm = 2g 2g v2 + (a 02 v2 - a 01v1 ) g
av a v v2 hm = + (a 02 v2 - a 01v1 ) 2g 2g g
(v1 - v2 ) hm = 2g
2
2 1 1
2 2 2
（取动能、动量修正系数均为1）
突然扩大的水头损失等于以平 均流速差计算的流速水头。 断面突然扩大时的水流图形
gQ p1 A2 - p2 A2 + g A2 ( Z1 - Z 2 ) = (a 02 v2 - a 01v1 ) g
Q = v2 A2 p1 p2 v2 ( Z1 + ) - ( Z 2 + ) = (a 02v2 - a 01v1 ) g g g
将上式代入能量方程
2 p1 a 1v12 p2 a 2 v2 hm = ( Z1 + + ) - (Z2 + + ) g 2g g 2g
Re=1000000时弯管的局部阻力系数
序号 断面形状 R/d(R/b) 1 圆形 方形 h/b=1.0 矩形 h/b=0.5 矩形 h/b=2.0

流体力学第四章：流体阻力及能量损失

流体力学第四章：流体阻力及能量损失
减小摩擦阻力的方法
优化物体表面粗糙度、使用润滑剂、改变流体的流速和方 向等。
形状阻力
形状阻力
由于物体形状的不同，流体在绕过物体时产生的阻力。
形状阻力公式
$F_s = frac{1}{2} rho u^2 A C_s$，其中$C_s$为形状阻力系数， 与物体形状、流体性质和流速有关。
减小形状阻力的方法
详细描述
汽车设计中的流体阻力优化主要包括车身形 状设计和空气动力学套件的应用。设计师会 采用流线型设计来减小空气阻力，同时也会 采用导流板、扰流板等空气动力学套件来调 整汽车周围的空气流动，以提高汽车的行驶
稳定性、减小风噪，并降低燃油消耗。
THANKS FOR WATCHING
感谢您的观看
详细描述
船舶航行中的流体阻力主要来自船体与水之间的摩擦力以及水对船体的冲击力。为了减小流体阻力， 船舶设计师通常会采用流线型设计，优化船体表面的光滑度，以及减少不必要的突出物，从而提高航 行效率。
管道流动中的能量损失
总结词
管道中流体流动时，由于流体与管壁之 间的摩擦以及流体内部的湍流等效应， 会产生能量损失。
根据伯努利方程、欧拉方程等计算公式，结合物体的形状、速度和流体密度等 参数进行计算。
02 流体阻力现象
摩擦阻力
摩擦阻力
由于流体与物体表面的相对运动产生摩擦而形成的阻力。
摩擦阻力公式
$F_f = frac{1}{2} rho u^2 A C_f$，其中$rho$为流体密 度，$u$为流速，$A$为流体与物体接触的表面积，$C_f$ 为摩擦阻力系数。
流体力学第四章流体阻力及能量损 失
目录
• 流体阻力的概念 • 流体阻力现象 • 能量损失原理 • 流体阻力的减小方法 • 实际应用案例

流体力学流动阻力及能量损失

流体力学流动阻力及能量损失

d
4 144 1.（ 27 m/s） 2 3600 3.14 0.2
由式
l V 2 64 l V 2 64 1000 1.27 2 hf 16.57 （m 油柱） d 2 g Re d 2 g 1587 .5 0.2 2 9.806
d ，管长 l 【例 】 输送润滑油的管子直径 8mm 15m ，如图所示。 2/s，流量 3/s，求油箱的水头 油的运动黏度 12cmQ m 15 106 （不计局部损失）。 h
第四节 圆管中的层流运动
一、恒定 1.恒定均匀流的沿程水头损失 列1-1和2-2截面的 B Bernoulli 方程: 均匀流, v1=v2
第四节 圆管中的层流运动
一.流动特性 层流（laminar flow），亦称片流：是指流 体质点不相互混杂，流体作有序的成层流动。 特点： （1）有序性。水流呈层状流动，各层的质点互 不混掺，质点作有序的直线运动。 （2）粘性占主要作用，遵循牛顿内摩擦定律。 （3）能量损失与流速的一次方成正比。 （4）在流速较小且雷诺数Re较小时发生。
4Q 4 12104 （m/s） V 2 0 . 239 d 3.14 0.0082
雷诺数
Re Vd 0.239 0.008 127.5 2000 6 1510


为层流列截面1-1和2-2的伯努利方程
图6-12 润滑油管路
pa pa V12 V 22 h 1 0 2 hf g 2g g 2g
第一节
流动阻力及水头损失 的 分类与计算
一.流体阻力和水头损失的分类 沿层阻力: 几何边界不变的管段上产生的 阻力hf 沿层损失: 由沿层阻力引起的能量损失 局部阻力: 几何边界发生急剧变化的管 段上产生的阻力hm 局部损失: 由沿层阻力引起的能量损失 ∑ hl= ∑ hf+ ∑ hm

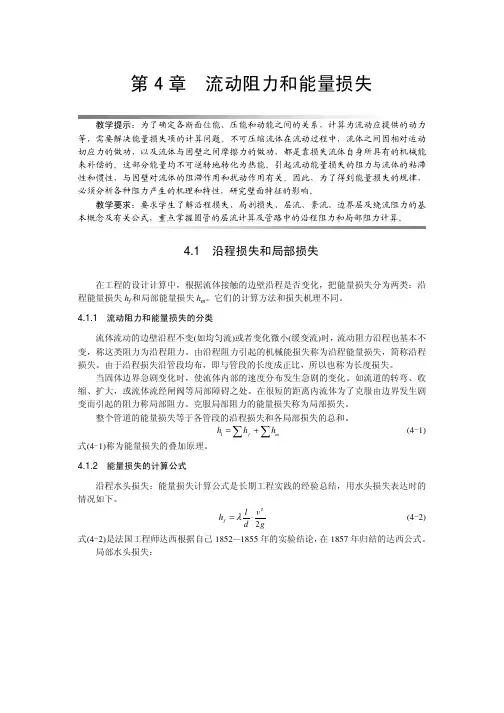

流体力学 第4章流动阻力和能量损失

流体力学 第4章流动阻力和能量损失

雷诺的实验装置如图 4.1 所示，水箱 A 内水位保持不变，阀门 C 用于调节流量，容器 D 内盛有容重与相近的颜色水，容器 E 水位也保持不变，经细管 E 流入玻璃管 B，用以演 示水流流态，阀门 F 用于控制颜色水流量。
图 4.1 雷诺实验装置 ·73·
·74·
流体力学
当 B 管内流速较小时，管内颜色水成一股细直的流速，这表明各液层间毫不相混。这 种分层有规则的流动状态称为层流。如图 4.1(a)所示。当阀门 C 逐渐开大流速增加到某一 临界流速 vk 时，颜色水出现摆动，如图 4.1(b)所示。继续增大 B 管内流速，则颜色水迅速 与周围清水相混，如图 4.1(c)所示。这表明液体质点的运动轨迹是极不规则的，各部分流体 互相剧烈掺混，这种流动状态称为紊流或湍流。 能量损失在不同的流动状态下规律如何呢？雷诺在上述装置的管道 B 的两个相距为 L 的断面处加设两根测压管，定量测定不同流速时两测压管液面之差。根据伯努利方程，测 压管液面之差就是两断面管道的沿程损失，实验结果如图 4.2 所示。
流体力学
Z1 +
由均匀流的性质：
p1
γ
+
ห้องสมุดไป่ตู้
α 1v12
2g
=
= Z2 +
2 α 2 v2
p2
γ
+
2 α 2 v2
2g
+ hl1−2
α 1v12
2g
代入上式，得：
2g
hl = h f
⎛ p1 ⎞ ⎛ p2 ⎞ (4-11) ⎜ + Z1 ⎟ ⎟−⎜ ⎜ ⎟ + Z2 ⎟ hf = ⎜ ⎝γ ⎠ ⎝ γ ⎠ 上式说明，在均匀流条件下，两过流断面间的沿程水头损失等于两过流断面测压管水 头的差值，即流体用于克服阻力所消耗的能量全部由势能提供。考虑所取流段在流向上的 受力平衡条件。设两断面间的距离为 L，过流断面面积 A1=A2=A，在流向上，该流段所受 的作用力有：重力分量 γ Alcosα、断面压力 p1A 和 p2A、管壁切力 τ0.l.2πr0(τ0 为管壁切应力， r0 为圆管半径)。

《流体力学》第四章 流动阻力和能量损失4.6-4.7

《流体力学》第四章 流动阻力和能量损失4.6-4.7

第七节
非圆管的沿程损失
怎么把非圆管折合成圆管? 水力半径 当量直径 A R 水力半径:过流断面面积和湿周之比。
1 2 d d 对于圆管： R A 4 d 4
de = 4 R
2ab 对于矩形管： d e = a+ b
对于方形管：
de = a
非圆管流中的流态判断的临界雷诺
λ计算公式
紊流光滑区： 1 2 lg Re 2.51 (尼古拉兹 光滑区公式)
紊流粗糙区： (尼古拉兹 粗糙区公式)
0.3164 0.25 Re
(布拉修斯公式)
K 0.11 d
0.25
1
3.7d 2 lg K
(希弗林松公式)
半经验公式
纯经验公式
紊流过渡区
0.06 0.04 A
Ⅱ
Ⅴ Ⅲ Ⅳ
B A
0.02
2×103 5 104
C 2 5
2
l
曲线的比较
5
105
106
A:尼古拉兹曲线 B:2英寸镀锌钢管 C：5英寸新焊接钢管
在光滑区工业管道的实验曲线和尼古拉兹曲线是重叠 的，因此，流动位于阻力光滑区时，工业管道λ的计算 可以采用尼古拉兹的实验结果。
在粗糙区，工业管道和尼古拉兹的实验曲线都是 与横坐标轴平行。这就存在用尼古拉兹粗糙区公式 计算工业管道的可能性。问题在于如何确定工业管 道的K值。 当量糙粒高度:和工业管道粗糙区λ值相等的同 直径尼古拉兹粗糙管的糙粒高度。
数仍为2000。 应用当量直径计算非圆管的能量损 失，并不适用于所有情况。
对矩形、方形、三角形结果接近， 但对长缝形和星形断面差别较大。 应用于层流时，误差较大。

《工程流体力学》第四章 流动损失

《工程流体力学》第四章 流动损失

1、运动参数的脉动： 紊流特征：旋涡结构 紊流运动：旋涡迁移掺混的随机运动
精密测速仪测定流场中M点瞬时速度：随机变化曲线 运动参数的脉动（脉动现象）：在足够长时段T内，随机 值具有围绕某一“平均值”而上下变动的现象
紊流脉动：各空间点的速度、压强等物理量，随时间围 绕某一“平均值”作不规则变化的流动现象。
(b)继续开大阀门C：B管中流速增大，有色液体的流动并 无变化，仍为层流。
当B管中平均流速达到某一值时，层流开始转变紊流 —— 临界状态(临界区)。
临界状态：流束发生动荡、分散、个别地方出现中断。
(c)再稍开大阀门C：B管中流速超过临界值VK’，则有色 液体不再呈现流束动荡和分散中断，而破碎掺混变成一种 紊乱的流动状态，有色流体质点布满B管中—紊流。
管中水流为紊流。
(2)保持层流的最大流速就是临界流速：
流态分析：
层流：各流层互不掺混，只有粘性引起的各流层间的滑动 摩擦阻力。
紊流：许多大大小小的涡体动荡于各流层间，有粘性阻力， 惯性阻力。（由质点掺混，互相碰撞所引起的）
紊流阻力>>层流阻力
层流到紊流的转变过程：
假设流体原来作直线层流运动，由于某种原因干扰，流层 发生波动。
水力半径：截面面积A与流体湿周长c之比 水力半径表征截面的流通能力： A增加，c变小，则流体流通能力增加。
几种断面的水力半径：
当量直径de：当非圆管的水力半径 = 圆管的水力半径时， 这时圆管的直径就是非圆管的当量直径。 如当非圆管的水力半径R = 圆管的水力半径d/4时， 则圆管的直径d = 4R为非圆管的当量直径de。
上临界速度VK’不稳定：受试验设备，周围环境影响很大 (1)当管壁光滑，入口平滑，周围干扰较小时：VK’可达到 较高值。即速度较大时，层流才转变为紊流 (2)当管壁粗糙，周围干扰较大时， VK’可达到的值较小。 即速度较小时，层流就转变为紊流

流体力学-第四章-流动阻力和能量损失(章结)

流体力学-第四章-流动阻力和能量损失(章结)

K（mm) 管道材料 K（mm)
表面光滑砖风道
4.0
度锌钢管
0.15
矿渣混凝土板风道 1.5
钢管
0.046
钢丝网抹灰风道 10~15
铸铁管
0.25
胶合板风道
1.0
混凝土管
0.3~3.0
墙内砌砖风道
5~10 木条拼合圆管 0.18~0.9
确定沿程阻力系数的方法：
（1）经验公式 （2）莫迪图 （3）查相关手册
二、等效过程
（1）用实验方法对某种材料的管道进行沿程损 失实验，测出 和 hf ;
（2）再用达西公式计算出λ；
hf
l d
2
2g
（3）用尼古拉兹阻力平方区公式计算出绝对
粗糙度K。
1
(1.74 2 lg d )2
2K
此时的K值在阻力的效果上是与人工粗糙管的管 道粗糙度相当的，故称其为当量粗糙度。
莫迪(Mood渐扩管 (d)减缩管
(e)折弯管
(f)圆弯管
(g)锐角合流三通
(h)圆角分流三通

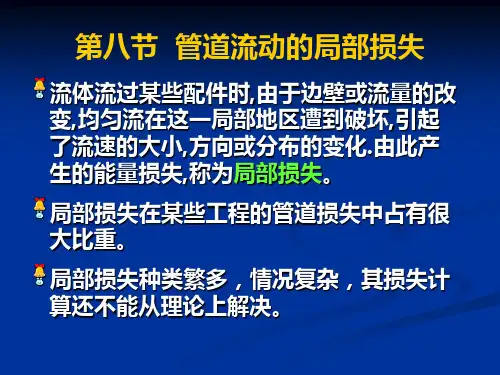

在局部阻碍范围内损失的能量，只占局部损失中 的一部分，另一部分是在局部阻碍下游一定长度的 管段上损耗掉的，这段长度称为局部阻碍的影响长 度。受局部阻碍干扰的流动，经过影响长度后，流 速分布和紊流脉动才能达到均匀流动的正常状态。
核心问题2 水力半径、湿周、当量直径
以上讨论的都是圆管，圆管是最常用的断面形式。 但工程上也常用到非圆管的情况。例如通风系统 中的风道，有许多就是矩形的。如果设法把非圆 管折合成圆管来计算，那么根据圆管制定的上述 公式和图表，也就适用于非圆管了。这种由非圆 管折合到圆管的方法是从水力半径的概念出发， 通过建立非圆管的当量直径来实现的。

大学教案：流动阻力与能量损失

大学教案：流动阻力与能量损失

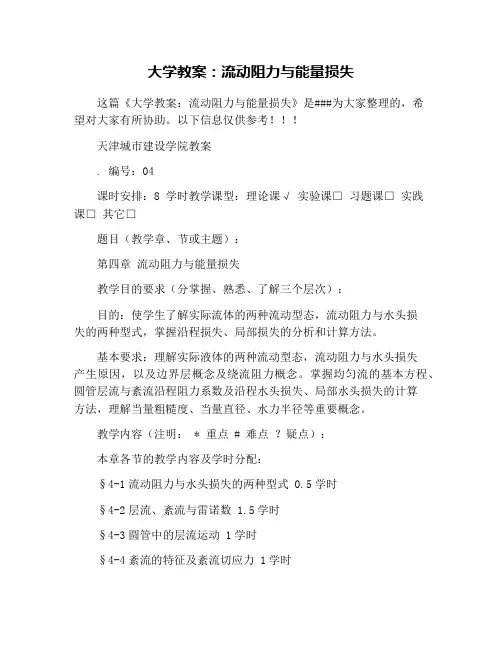

大学教案：流动阻力与能量损失这篇《大学教案：流动阻力与能量损失》是###为大家整理的，希望对大家有所协助。

以下信息仅供参考！！！天津城市建设学院教案. 编号：04课时安排：8 学时教学课型：理论课√ 实验课□ 习题课□ 实践课□ 其它□题目（教学章、节或主题）：第四章流动阻力与能量损失教学目的要求（分掌握、熟悉、了解三个层次）：目的：使学生了解实际流体的两种流动型态，流动阻力与水头损失的两种型式，掌握沿程损失、局部损失的分析和计算方法。

基本要求：理解实际液体的两种流动型态，流动阻力与水头损失产生原因，以及边界层概念及绕流阻力概念。

掌握均匀流的基本方程、圆管层流与紊流沿程阻力系数及沿程水头损失、局部水头损失的计算方法，理解当量粗糙度、当量直径、水力半径等重要概念。

教学内容（注明： * 重点 # 难点？疑点）：本章各节的教学内容及学时分配：§4-1流动阻力与水头损失的两种型式 0.5学时§4-2层流、紊流与雷诺数 1.5学时§4-3圆管中的层流运动 1学时§4-4紊流的特征及紊流切应力 1学时§4-5尼古拉兹实验 1学时§4-6当量粗糙度的概念与工业管道λ的计算 1学时§4-7当量直径的概念与非圆管的沿程损失 1学时§4-8管道流动的局部损失 1学时共计8学时本章教学内容的重点和难点：* 实际液体的两种流动型态的判别，均匀流的基本方程，圆管层流与紊流的流速分布，沿程阻力系数及沿程水头损失的计算，局部水头损失的计算。

＃沿程损失与局部损失的特征，当量粗糙度、当量直径的概念，紊流沿程阻力系数的计算。

本章教学内容的深化和拓宽：深化：紊流理论基础，紊流理论的应用，N-S方程与雷诺应力方程的区别与联系。

拓宽：现代紊流模型的发展。

教学方式、手段、媒介：教学方式：讲授——提问——讲授——习题课——实验注意问题：紊流与层流的判别，圆管紊流的速度分布、切应力分布与紊流阻力系数经验公式的选择。

流体力学4

流体力学4
下临界流速 vk ：紊流状态改变为层流状态时的 速度。
实验证明： vk ＜＜ vk
层流 过渡流 紊流
vk
流速
vk
二、流动状态与水头损失的关系
在雷诺实验中，用测压管测定两点间的水头损失hf， 并测定管中流体均速v，作出hf－v的关系图 结论：v < vk 时，层流，沿程损失 hf与v的关系为OA直线；hf＝k1v
或
0 ＝Ri 计算均匀流动水头损失的基本公式
式中：τ0—流段表面单位面积上所受摩擦力； R—过水断面的水力半径； i－水力坡度。
i hf / l
水力坡度：单位长度的沿程损失。
第四节 流体在圆管中的层流运动
一、均匀流动中内摩擦力的分布规律
均匀流动水头损失:
0 ＝Ri
设过水断面最大半径为r0，则水力半径 R＝r0/2，
四、圆管层流中的沿程损失
由圆管平均速度公式 得：
32 i v 2 d0
i hf l
v
i 2 d0 32
又由水力半径
得：
hf

32 l v k1 v 2 d0
式中： k 32 l 1 d 02
，为常量。
以速度水头的形式表示hf，则：
hf
32 l 32 l v 2 64 l v 2 v v 2 2 d0 ( g) d 0 2 v v d 02 2g
则： 0 ＝ r0 i

2
取半径为r的圆柱形流段，设其表面切应力为τ，则
r ＝ i 2
∴
r ＝ 0 r0
均匀流动中内摩擦切应力的分布规律 物理意义：圆管均匀流的过水断面上，切应力呈直线分 布，管壁处切应力为最大值τ0，管轴处切应力为零。

第一篇 流体力学第四章 阻力损失与管路计算

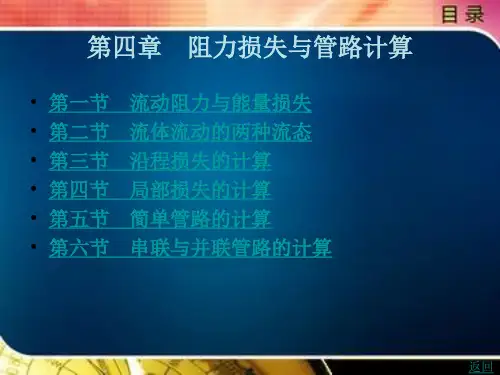

第一篇 流体力学第四章 阻力损失与管路计算
• 有了当量直径,只要用de 代替d,就可利用圆管的计算公式来进行非圆 管沿程损失的计算,即
上一页
返回
第四节 局部损失的计算
• 局部损失可按下式计算:
• 局部损失的计算可以转化为求局部阻力系数ζ 的问题.对于不同的局部 阻碍,有不同的局部阻力系数ζ 值,其多数通过试验确定,并编制成专用 计算图、表,供计算时查用.表４-１列出了各种常用管件的局部阻力系 数ζ值.应当注意,表４-１中的ζ 值都是针对某一过流断面的平均流速而 言的,查表时必须与指定的断面流速相对应,凡未注明的,均应采用局部 阻碍以后断面的平均流速.
• 根据流体的边界情况,将流动阻力和能量损失分为两种形式:一种是沿 程阻力与沿程能量损失;另一种是局部阻力与局部能量损失.
下一页 返回
第一节 流动阻力与能量损失
• 如图４-１所示,水箱侧壁上连接一根由三段不同直径的管段所组成的 管路.在边壁沿程不变的管段上(１－２、２－３、３－４、４－５段), 阻碍流体流动的阻力沿程基本不变,这类阻力称为沿程阻力.为克服沿 程阻力而产生的能量损失称为沿程能量损失.沿程损失以水柱高度表 示时,称为沿程水头损失,用符号hf 表示.图中的hf１２、hf２３、hf３４、 hf４５就是相应１－２、２－３、３－４、４－５各管段的沿程水头 损失.图中整个管路的沿程水头损失等于各管段的沿程水头损失之和, 即
• 人们很早以前就发现沿程损失与流速之间存在着某种关系,但直到１ ８８３年,英国物理学家雷诺在他做的试验中揭示了流体运动存在着 两种流态,这才认识到沿程损失与流速的关系与流态密切相关.
• 雷诺试验的装置如图４-２所示,水箱A 中水位恒定,水流通过玻璃管B 恒定出流,阀门K 用来调节管内流量,容器D 中盛有颜色水,颜色水可以 经过细管E 注入玻璃管B 中.
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沿层损失:
局部损失:
hm v2 2g
第二节 雷诺试验 层流与紊流
一、两种流态 1883年英国物理学家雷诺（Reynolds O.）通过 试验观察到液体中存在两种流态。
二、雷诺实验 如图所示，实验曲线 分为三部分： （1）ab段：当υ <υ c时， 流动为稳定的层流。 （2）ef段：当υ >υ ‘’时， 流动只能是紊流。 （3）be段：当υ c<υ <υ ‘’ 时，流动可能是层流（bc 段），也可能是紊流（bde 段），取决于水流的原来状 态。
第一节
流动阻力及水头损失 的 分类与计算
一.流体阻力和水头损失的分类 沿层阻力: 几何边界不变的管段上产生的 阻力hf 沿层损失: 由沿层阻力引起的能量损失 局部阻力: 几何边界发生急剧变化的管 段上产生的阻力hm 局部损失: 由沿层阻力引起的能量损失 ∑ hl= ∑ hf+ ∑ hm
二. 水头 损失的计算公式
4Q 4 12104 （m/s） V 2 0 . 239 d 3.14 0.0082
四、圆管流的起始段
图中起始段长度l’：从进 口速度接近均匀到管中心流速 到达最大值的距离。
且 式中α ,b为系数，随入口后 的距离而改变。 在计算hf时，若管长l>>l´，则 不考虑起始段，否则要加以考 虑分别计算。
Water is flowing through a pipe at the rate of 0.005m3/s as shown in Fig.6-50.If the following gage pressures are measured, p1=12kPa， p2=11.5kPa， p3=10.3kPa.What are the head losses between 1 and 2 and between 1 and 3? Hydraulic grade between 1 and 2(If λ=0.02) ?
4Q 4 144 1.（ 27 m/s） 2 2 d 3600 3.14 0.2
由式
l V 2 64 l V 2 64 1000 1.27 2 hf 16.57 （m 油柱） d 2 g Re d 2 g 1587 .5 0.2 2 9.806
【例 】 输送润滑油的管子直径 d 8mm，管长 l 15m，如图所 示。油的运动黏度 15106 m2/s，流量 Q 12cm3/s，求油箱的 水头 h （不计局部损失）。
层流： m1=1.0, hf=k1v , 即沿程水头损失与流线的一次方成正比。 紊流： m2=1.75~2.0, hf =k2v 1.75~2.0 ， 即沿程水头损失hf与流速的1.75~2.0次方成正 比 。
三、层流、紊流的判别标准
雷诺数(园管) 临界雷诺数 上临界雷诺数：层流→紊流时的临界雷 诺数，它易受外界干扰，数值不稳定。 下临界雷诺数：紊流→层流时的临界雷 诺数，是流态的判别标准，它只取决于水流 边界的律
积分得：
1.圆管层流的流速分布
物理意义： 圆管层流过水断面上流速分布呈旋转抛物面分布。
2. 最大流速 圆管层流的最大速度在管轴上（r=0）： 3.断面平均流速
即圆管层流的平均流速是最大流速的一半。
三、沿程损失
圆管层流的沿程水头损失可由式 求得：
式中： ——沿程阻力系数。 •物理意义：圆管层流中，沿程水头损失与断面平均流速的一次 方成正比，而与管壁粗糙度无关。 •适用范围： 1.只适用于均匀流情况，在管路进口附近无效。 2.推导中引用了层流的流速分布公式，但可扩展到紊流，紊流 时l值不是常数。
【例 】 圆管直径 d 200 mm，管长 l 1000 m，输送运 动黏度 1.6 cm2/s的石油，流量 Q 144 m3/h，求沿程损 失。
【解】 判别流动状态
1.27 0.2 Re 1587 .5 2000 4 1.6 10 Vd
为层流
式中 V
Re
du
du
判断: 层流 Re＜2000 临界(过渡区) 4000＞ Re ＞2000 紊流 Re ＞ 4000
第三节 均匀流基本方程
一、恒定均匀流的沿程水头损失 列1-1和2-2截面的 B Bernoulli 方程: 均匀流, v1=v2
说明： 在均匀流情况下，两过水断面间的沿 程水头损失等于两过水断面间的测压管 水头的差值，即液体用于克服阻力所消 耗的能量全部由势能提供。
第四章 流动阻力及水头损失
本章主要研究恒定流动时，流动阻力和水 头损失的规律。对于粘性流体的两种流态—— 层流与紊流，通常可用下临界雷诺数来判别， 它在管道与渠道内流动的阻力规律和水头损失 的计算方法是不同的。对于流速，圆管层流为 旋转抛物面分布，而圆管紊流的粘性底层为线 性分布，紊流核心区为对数规律分布或指数规 律分布。对于水头损失的计算，层流不用分区， 而紊流通常需分为水力光滑管区、水力粗糙管 区及过渡区来考虑。
第四节 圆管中的层流运动
一、恒定 1.恒定均匀流的沿程水头损失 列1-1和2-2截面的 B Bernoulli 方程: 均匀流, v1=v2
第四节 圆管中的层流运动
一.流动特性 层流（laminar flow），亦称片流：是指流 体质点不相互混杂，流体作有序的成层流动。 特点： （1）有序性。水流呈层状流动，各层的质点互 不混掺，质点作有序的直线运动。 （2）粘性占主要作用，遵循牛顿内摩擦定律。 （3）能量损失与流速的一次方成正比。 （4）在流速较小且雷诺数Re较小时发生。
二.均匀流基本方程式 取断面1及2间的流体为控制体：
均匀流基本方程式
式中R=A/P为水力半径。 适用范围：适用于有压或无压的恒定均匀层流或均匀 紊流。
三、切应力分布 如图所示一水平恒定圆管 均匀流，R=r0/2，则 可得
同理可得： 所以圆管层流的切应力分布 为
或 物理意义：圆管均匀流的过水断面上，切应力呈直线分布， 管壁处切应力为最大值τ0，管轴处切应力为零（图4-4(b)).
