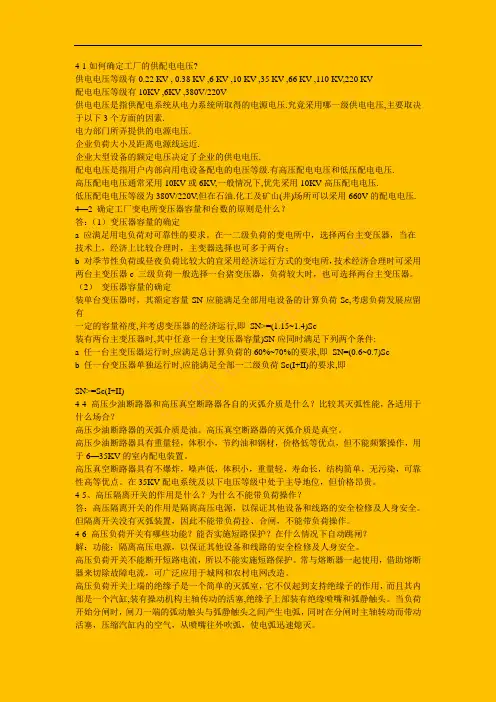

4-1如何确定工厂的供配电电压?供电电压等级有0.22 KV , 0.38 KV ,6 KV ,10 KV ,35 KV ,66 KV ,110 KV,220 KV配电电压等级有10KV ,6KV ,380V/220V供电电压是指供配电系统从电力系统所取得的电源电压.究竟采用哪一级供电电压,主要取决于以下3个方面的因素.电力部门所弄提供的电源电压.企业负荷大小及距离电源线远近.企业大型设备的额定电压决定了企业的供电电压.配电电压是指用户内部向用电设备配电的电压等级.有高压配电电压和低压配电电压.高压配电电压通常采用10KV或6KV,一般情况下,优先采用10KV高压配电电压.低压配电电压等级为380V/220V,但在石油.化工及矿山(井)场所可以采用660V的配电电压. 4—2 确定工厂变电所变压器容量和台数的原则是什么？答：（1）变压器容量的确定a 应满足用电负荷对可靠性的要求。
在一二级负荷的变电所中，选择两台主变压器，当在技术上，经济上比较合理时，主变器选择也可多于两台；b 对季节性负荷或昼夜负荷比较大的宜采用经济运行方式的变电所，技术经济合理时可采用两台主变压器c 三级负荷一般选择一台猪变压器，负荷较大时，也可选择两台主变压器。
（2）变压器容量的确定装单台变压器时，其额定容量SN应能满足全部用电设备的计算负荷Sc,考虑负荷发展应留有一定的容量裕度,并考虑变压器的经济运行,即SN>=(1.15~1.4)Sc装有两台主变压器时,其中任意一台主变压器容量)SN应同时满足下列两个条件:a 任一台主变压器运行时,应满足总计算负荷的60%~70%的要求,即SN=(0.6~0.7)Scb 任一台变压器单独运行时,应能满足全部一二级负荷Sc(I+II)的要求,即SN>=Sc(I+II)4-4 高压少油断路器和高压真空断路器各自的灭弧介质是什么？比较其灭弧性能，各适用于什么场合？高压少油断路器的灭弧介质是油。
第1章 电力系统概论1-1 什么叫电力系统？为什么要建立电力系统？电力系统是由发电厂、变电所、电力线路和电能用户组成的一个整体。
为了充分利用动力资源，降低发电成本，发电厂往往远离城市和电能用户，因此，这就需要输送和分配电能，将发电厂发出的电能经过升压、输送、降压和分配，送到用户。
1-2 供配电系统由那些部分组成？在什么情况下应设总降压变电所或高压配电所？ 供配电系统由总降变电所、高压配电所、配电线路、车间变电所和用电设备组成。
总降压变电所是企业电能供应的枢纽。
它将35kV ～110kV 的外部供电电源电压降为6～ 10kV 高压配电电压，供给高压配电所、车间变电所和高压用电设备。
高压配电所集中接受 6～10kV 电压，再分配到附近各车间变电所和高压用电设备。
一般负荷分散、厂区大的大型企业设置高压配电所。
1-3 发电机的额定电压、用电设备的额定电压和变压器额定电压是如何规定的？为什么？ 用电设备的额定电压等于电力线路的额定电压；发电机的额定电压较电力线路的额定电压要高5%；变压器的一次绕组的额定电压等于发电机的额定电压(升压变压器)或电力线路的额定电压(降压变压器)；二次绕组的额定电压较电力线路的额定电压要高10%或5%(视线路的电压等级或线路长度而定)。
额定电压是能使电气设备长期运行在经济效果最好的电压，它是国家根据经济发展的需要及电力的水平和发展的趋势经过全面技术经济分析后确定的。
1-4 电能的质量指标包括哪些？电能的质量指标是指电压质量、频率质量、供电可靠性。
1-5 什么叫电压偏移，电压波动和闪变？如何计算电压偏移和电压波动？电压偏差是电压偏离额定电压的幅度。
电压波动是指电压的急剧变化。
周期性电压急剧变化引起光源光通量急剧波动而造成人眼视觉不舒适的现象，成为闪变。
电压偏差一般以百分数表示，即%100N NU U U U -∆=⨯，式中%U ∆为电压偏差百分数；U 为实际电压；N U 为额定电压。

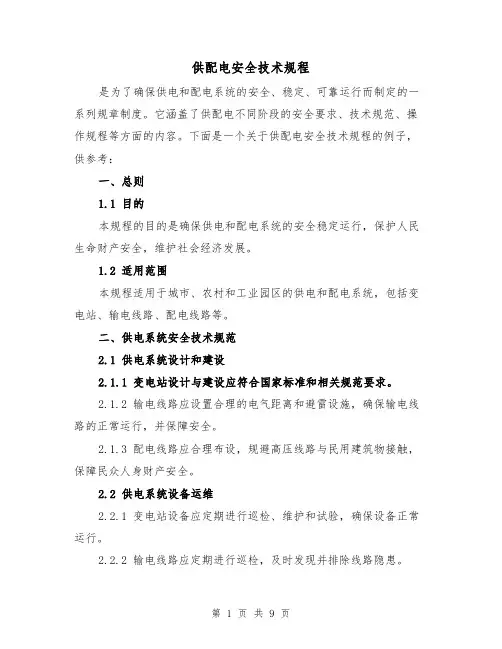

供配电安全技术规程是为了确保供电和配电系统的安全、稳定、可靠运行而制定的一系列规章制度。
它涵盖了供配电不同阶段的安全要求、技术规范、操作规程等方面的内容。
下面是一个关于供配电安全技术规程的例子，供参考：一、总则1.1 目的本规程的目的是确保供电和配电系统的安全稳定运行，保护人民生命财产安全，维护社会经济发展。
1.2 适用范围本规程适用于城市、农村和工业园区的供电和配电系统，包括变电站、输电线路、配电线路等。
二、供电系统安全技术规范2.1 供电系统设计和建设2.1.1 变电站设计与建设应符合国家标准和相关规范要求。
2.1.2 输电线路应设置合理的电气距离和避雷设施，确保输电线路的正常运行，并保障安全。
2.1.3 配电线路应合理布设，规避高压线路与民用建筑物接触，保障民众人身财产安全。
2.2 供电系统设备运维2.2.1 变电站设备应定期进行巡检、维护和试验，确保设备正常运行。
2.2.2 输电线路应定期进行巡检，及时发现并排除线路隐患。
2.2.3 配电线路应定期进行巡检、维护和试验，确保线路安全可靠。
2.3 供电系统操作规程2.3.1 操作人员应按照相关规程和操作手册进行工作，严禁违章操作。
2.3.2 变电站操作人员应熟悉操作规程和应急处理程序，合理应对各类故障。
2.3.3 输电线路和配电线路运维人员应按照操作规程进行工作，确保线路安全。
2.4 供电系统事故处理2.4.1 发生供电事故应及时向相关部门报告，采取相应措施，确保事故不扩大。
2.4.2 供电事故的善后工作应认真落实，对事故原因进行分析，采取措施防止再次发生。
三、配电系统安全技术规范3.1 配电系统设计和建设3.1.1 配电系统应按照负荷需求和安全要求进行合理的负荷分配和电源配置。
3.1.2 配电设备应符合国家标准和相关规范要求，具有良好的电气性能和可靠性。
3.2 配电系统设备运维3.2.1 配电设备应定期进行巡检、维护和试验，确保设备正常运行。
供配电技术选择题测试题：第一章1、平均额定电压的应用场合为 A.受供电设备 B.线路 C.变压器 D.以上全部2、电能的质量标准是A.电压、频率、波形B.电压、电流、频率C.电压、电流、波形D.电压、电流、功率因数3、国家标准GB12325-90《电能质量?供电电压允许偏差》规定：10kV及以下三相供电电压允许偏差为A.±10%B.±7%C.±5%＋7%，－10%4、人们俗称的“地线”实际上是A.中性线B.保护线C.保护中性线D.相线5、如果系统中的N线与PE线全部分开，则此系统称为（）系统。
A.TN-CB.TN-SC.TN-C-SD.TT6、中性点不接地的电力系统当发生单相接地时，正常相对地电压A.升高为原来的3倍p77、我国110kV及以上的超高压系统的电源中性点，通常采用运行方式为A.不接地B.直接接地C.经消弧线圈接地D.随便8、我们通常以（）为界线来划分高压和低压。
A.1000V B.220VC.380VD.1000KV9、从供电的角度来说，凡总供电容量不超过（）的工厂，可视为小型工厂。
A.500kV AB.100kV AC.5000kVD.1000kV第二章测试题：1、如果中断供电将在政治、经济上造成较大损失的称为A.一级负荷B.二级负荷C.三级负荷D.保安负荷2、南方某厂的夏日负荷曲线上P1占的时间为10h，冬日负荷曲线上P1占的时间为2h，则年负荷曲线上P1占的时间为南方T1=200t1+165t2 北方T1=165t1+200t2A.12hB.2330hC.2050hD.4380h3、某厂的年最大负荷为1752kW,Tmax为4000h则年平均负荷为A.800kWB.19200kWC.1752kWD.159.87kW4、某电焊变压器铭牌额定容量SN=42KV A 暂载率εN%=60功率因数COSφ=0.62，ηN=0.85，给该电焊变压器供电的支线负荷PC为Pe=sqrt(εN/ε100%)P N= sqrt(εN)S N cosφ=A.20.2kWB.40.34kWC.23.76kWD.47.46kW5、某工厂全年用电量为：有功电度6000万度，无功电度7480万度，则该厂的平均功率因数为2-51 cos φav=1/sqrt(1+(Q/P)2)A.0.78B.0.626C.0.56D.0.446、某厂全年用电量为800×104kW.h,原功率因数为0.67，现欲补偿到0.9，则装设BW--10.5--14--1型电容器个数为P36[2-8]A.41个B.35.6个C.36个D.42个7、变压器的有功功率损耗由___两部分组成A.有功损耗和无功损耗B.铁损和铜损C.电阻损耗和电抗损耗D.以上都不对8、满负荷的负荷指的是。
第一章测试1.我国低压配电系统常用的中性点连接方式是（）。
A:TT系统 B:IT系统C:TN系统答案:C2.工厂低压三相配电压一般选择（）。
A:660V B:220V C:380V 答案:C3.车变电所的电压变换等级一般为（）。
A:把610kV降为220380 B:把35110kV降为610kV C:把220550kV降为35110kV 答案:A4.单台变压器容量一般不超过（）。
A:500kVA B:1000kVA C:2000KVA 答案:C5.6~10V系统中,如果发生单相接地事,可（）。
A:不停电，只能运行2个小时 B:马上停电 C:不停电，直接运行答案:B6.中性线的正确的表示符号是（）。
A:PEN B:PE C:N 答案:C7.发电机可能的电压等级是（）。
A:220KV B:10KV C:10.5KV D:380V E:11KV答案:C8.电力系统就是电力网。
（） A:错 B:对答案:A9.发电厂与变电所距离较远,一个是电源,一个是负荷中心,所以频率不同。
（）A:对 B:错答案:B10.火力发电是将燃料的热能转变为电能的能量转换方式。
（） A:对 B:错答案:B11.中性点不接地的电力系统在发生单相接地故障时,可允许继续运行2小时（）A:错 B:对答案:B12.三级负荷对供电无特殊要求。
（） A:对 B:错答案:A13.我国采用的中性点工作方式有:中性点直接接地、中性点经消弧线圈接地和中性点不接地。
（） A:对 B:错答案:B14.我国110kV及其以上电网多采用中性点不接地的运行方式。
（） A:错 B:对答案:A15.我国低压配电系统常采用TT的中性点连接方式。
（） A:对 B:错答案:B16.原子能发电厂的发电过程是核裂变能一机械能一电能。
（） A:对 B:错答案:B17.车间变电必须要设置2台变压器。
（） A:对 B:错答案:B18.车间内电气照明线路和动力线路可以合并使用。

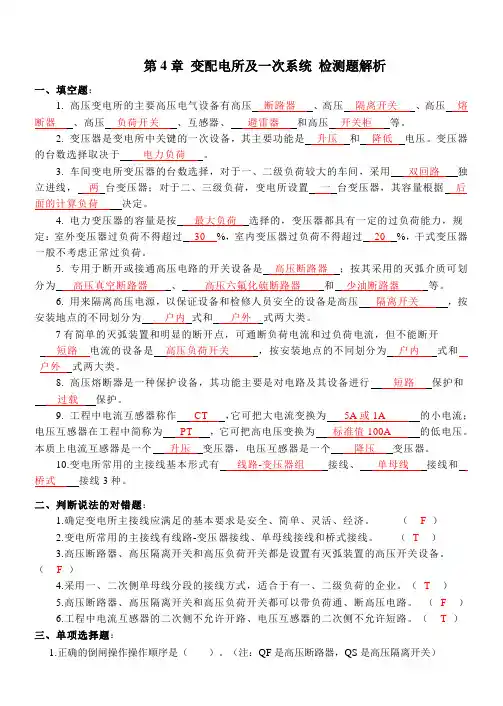

第4章变配电所及一次系统检测题解析一、填空题：1. 高压变电所的主要高压电气设备有高压断路器、高压隔离开关、高压熔断器、高压负荷开关、互感器、避雷器和高压开关柜等。
2. 变压器是变电所中关键的一次设备，其主要功能是升压和降低电压。
变压器的台数选择取决于电力负荷。
3. 车间变电所变压器的台数选择，对于一、二级负荷较大的车间，采用双回路独立进线，两台变压器；对于二、三级负荷，变电所设置一台变压器，其容量根据后面的计算负荷决定。
4. 电力变压器的容量是按最大负荷选择的，变压器都具有一定的过负荷能力，规定：室外变压器过负荷不得超过30 %，室内变压器过负荷不得超过20 %，干式变压器一般不考虑正常过负荷。
5. 专用于断开或接通高压电路的开关设备是高压断路器；按其采用的灭弧介质可划分为高压真空断路器、高压六氟化硫断路器和少油断路器等。
6. 用来隔离高压电源，以保证设备和检修人员安全的设备是高压隔离开关，按安装地点的不同划分为户内式和户外式两大类。
7有简单的灭弧装置和明显的断开点，可通断负荷电流和过负荷电流，但不能断开短路电流的设备是高压负荷开关，按安装地点的不同划分为户内式和户外式两大类。
8. 高压熔断器是一种保护设备，其功能主要是对电路及其设备进行短路保护和过载保护。
9. 工程中电流互感器称作CT ，它可把大电流变换为5A或1A 的小电流；电压互感器在工程中简称为PT ，它可把高电压变换为标准值100A 的低电压。
本质上电流互感器是一个升压变压器，电压互感器是一个降压变压器。
10.变电所常用的主接线基本形式有线路-变压器组接线、单母线接线和桥式接线3种。
二、判断说法的对错题：1.确定变电所主接线应满足的基本要求是安全、简单、灵活、经济。
（F）2.变电所常用的主接线有线路-变压器接线、单母线接线和桥式接线。
（T ）3.高压断路器、高压隔离开关和高压负荷开关都是设置有灭弧装置的高压开关设备。
（F）4.采用一、二次侧单母线分段的接线方式，适合于有一、二级负荷的企业。
