第2章二维图形绘制2.1 点的绘制2.1.1 一般点绘制点的绘制和抓取是绘制其它二维图形甚至三维图形的基本。
选择→→命令，在工具栏上，可以查到如图2-1所示的11种定义点的方式（如表2-1所示），进入时系统默认是处于任意的点创建方式，可以从中任意选择一种，然后按照定义方法即可在绘图区中创建点图素。
在二维视图的图形屏幕上用“+”表示点，在三维视图的图形屏幕上用“*”表示点。
图2-1 点创建下拉列表框表2-1 点（Point Entry）子菜单选项说明点的类型说明操作图例坐标输入直接输入坐标在自动光标（AutoCursor）工具栏中输入点的坐标原点（Origin）创建坐标原点选择圆心点（Arc Center）通过捕捉已知圆弧，生成其圆心点选择端点（Endpoint）生成已知对象某一端的端点（根据鼠标选择的位置）选择交点（Intersetion）通过分别选择两个对象，生成它们的实际交点或假想交点选择中点（Midpoint）生成已知对象的中间点选择已存在点（Point）捕捉已经创建出的点选择相对点（Relative）用相对坐标的确形式创建点选择选择P1点，输入相对值选择选择P1点，输入四等分点（Quadrant）创建圆弧与工作坐标轴X，的实际交点选择最近的点（Neatest）创建所选对象图素上距光标最近的点选择在绘图中选择直线，圆弧或样条任意点（Sketch）用鼠标创建任意点直接在绘图区中任意位置单击生成切点（Tangent）捕捉与圆或圆弧的切点选择，选择相切圆弧即可这两种方式仅在绘制相切直线或圆弧及绘制垂直的状态下，处于激活状态垂点（Perpendicular）捕捉与图素垂直的点选择，选择垂直图素对象即可1.1.2特殊点绘制特殊点的绘制方法如表2-2所示。
表2-2 特殊点绘制说明点的类型说明操作图例等分\等数点（Segment）沿着一条线、圆弧或样条曲线构建一系列的等距离的点选择构图（C）→点（P）→分段绘点（S）命令，选取一个对象，在工作条（Ribbon）上的（距离）文本框中输入指定的距离进行定距等分，或在工作条（Ribbon）上的（分段）文本框中输入段数，进行定数等分Spline曲线节点（Node Point Spline）生成Spline曲线的节点选择构图（C）→点（P）→绘制节点（N）命令，选择一条Spline曲线动态绘点（Dynamic）沿着已知对象，使用选点方式来产生一系列的点选择构图（C）→点（P）→动态绘点（D）命令,选取对象后，一个带点标记的箭头显示在上，移动到合适位置，单击绘制网格点（Grid）用于构建一网格状阵列点，可定义水平和垂直方向的格点的数量和每个方向的格点的距离，也能在图形区指定点的位置和角度选择构图（C）→点（P）→创建位置点（P）→阵列（A）2.2 直线的绘制Mastercam X提供了5种绘线的方式，依次是端点绘线、封闭线、角平分线、垂直线和平分线。

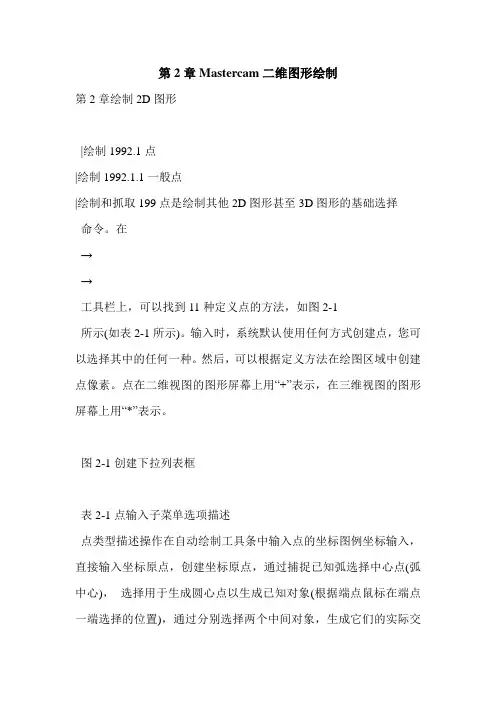

第2章Mastercam二维图形绘制第2章绘制2D图形|绘制1992.1点|绘制1992.1.1一般点|绘制和抓取199点是绘制其他2D图形甚至3D图形的基础选择命令。
在→→工具栏上，可以找到11种定义点的方法，如图2-1所示(如表2-1所示)。
输入时，系统默认使用任何方式创建点，您可以选择其中的任何一种。
然后，可以根据定义方法在绘图区域中创建点像素。
点在二维视图的图形屏幕上用“+”表示，在三维视图的图形屏幕上用“*”表示。
图2-1创建下拉列表框表2-1点输入子菜单选项描述点类型描述操作在自动绘制工具条中输入点的坐标图例坐标输入，直接输入坐标原点，创建坐标原点，通过捕捉已知弧选择中心点(弧中心)，选择用于生成圆心点以生成已知对象(根据端点鼠标在端点一端选择的位置)，通过分别选择两个中间对象，生成它们的实际交点或假想交点，选择和选择中点，生成已知对象的中间点，捕获已经创建的点选择相对值以选择和选择现有点，选择P1点，输入以相对坐标形式创建的点选择P1点，输入象限创建一个最接近圆弧和工作坐标轴x的实际交点的点，在选定的对象像素上创建一个最接近光标的点，使用鼠标创建任意草图点选择，在图形中选择一条直线选择线，可以在绘图区域的任意位置直接单击圆弧或样条线来生成相切捕捉，并选择圆或圆弧的相切点来选择对象。
选择相切圆弧是在绘制切线或圆弧并垂直绘制的状态下选择垂直像素的唯一方法。
选择垂直像素捕捉点1.1.2特殊点和绘制特殊点的绘制方法见表2-2表2-2特殊点绘图说明操作图例类型选择构图(C)→点(P)→分段绘图点(S)命令，选择一个点图像，沿直线、圆弧或样条曲线构造一系列等距点，在功能区的(距离)文本框中输入指定的距离，将距离等分。
或者在功能区的(段)文本框中输入段数，并将其分成固定数量的相等部分\ \相等数量的点(段)样条曲线节点(节点生成样条曲线的点样条)选择合成(C)→点(P)→绘制节点(N)命令。
选择一条样条曲线，选择合成(C)→点(P)→动态绘图点(D)命令。
