流体力学实验

工程流体力学实验报告实验一流体静力学实验实验原理在重力作用下不可压缩流体静力学基本方程或(1.1)式中：z被测点在基准面的相对位置高度；p被测点的静水压强，用相对压强表示，以下同；p0水箱中液面的表面压强；γ液体容重；h被测点的液体深度。

另对装有水油（图1.2及图1.3）U型测管，应用等压面可得油的比重S0有下列关系：(1.2)据此可用仪器（不用另外尺）直接测得S0。

实验分析与讨论1.同一静止液体内的测管水头线是根什么线？测压管水头指，即静水力学实验仪显示的测管液面至基准面的垂直高度。

测压管水头线指测压管液面的连线。

实验直接观察可知，同一静止液面的测压管水头线是一根水平线。

<0时，试根据记录数据，确定水箱内的真空区域。

2.当PB，相应容器的真空区域包括以下三部分：(1)过测压管2液面作一水平面，由等压面原理知，相对测压管2及水箱内的水体而言，该水平面为等压面，均为大气压强，故该平面以上由密封的水、气所占的空间区域，均为真空区域。

(2)同理，过箱顶小水杯的液面作一水平面，测压管4中，该平面以上的水体亦为真空区域。

(3)在测压管5中，自水面向下深度某一段水柱亦为真空区。

这段高度与测压管2液面低于水箱液面的高度相等，亦与测压管4液面高于小水杯液面高度相等。

3.若再备一根直尺，试采用另外最简便的方法测定γ最简单的方法，是用直尺分别测量水箱内通大气情况下，管5油水界面至水面和油水界面至油面的垂直高度h和h0，由式，从而求得γ0。

4.如测压管太细，对测压管液面的读数将有何影响？设被测液体为水，测压管太细，测压管液面因毛细现象而升高，造成测量误差，毛细高度由下式计算式中，为表面张力系数；为液体的容量；d为测压管的内径；h为毛细升高。

常温(t=20℃)的水，=7.28dyn/mm，=0.98dyn/mm。

水与玻璃的浸润角很小，可认为cosθ=1.0。

于是有(h、d单位为mm)一般来说，当玻璃测压管的内径大于10mm时，毛细影响可略而不计。

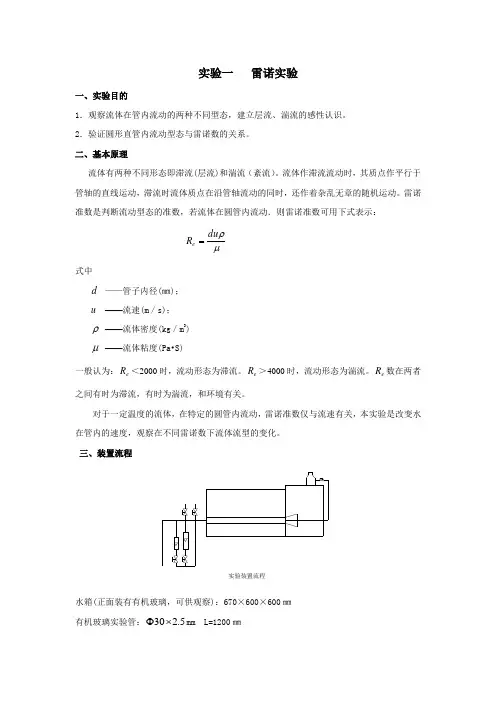

实验一 雷诺实验一、实验目的1．观察流体在管内流动的两种不同型态，建立层流、湍流的感性认识。

2．验证圆形直管内流动型态与雷诺数的关系。

二、基本原理流体有两种不同形态即滞流(层流)和湍流（紊流）。

流体作滞流流动时，其质点作平行于管轴的直线运动，滞流时流体质点在沿管轴流动的同时，还作着杂乱无章的随机运动。

雷诺准数是判断流动型态的准数，若流体在圆管内流动．则雷诺准数可用下式表示： μρdu R e =式中d ——管子内径(㎜)；u ——流速(m ／s)； ρ ——流体密度(kg ／m 3) μ ——流体粘度(Pa •S)一般认为：e R ＜2000时，流动形态为滞流。

e R ＞4000时，流动形态为湍流。

e R 数在两者之间有时为滞流，有时为湍流，和环境有关。

对于一定温度的流体，在特定的圆管内流动，雷诺准数仅与流速有关，本实验是改变水在管内的速度，观察在不同雷诺数下流体流型的变化。

水箱(有机玻璃实验管：5.230⨯Φmm L=1200㎜转子流量计：型号LZB-25 量程100－1000 1/H型号LZB-1O 量程10－100 1/H四、实验步骤1．水通过进水阀，充满1/2水箱时，加入墨水再充水。

开启出水阀，排除管路系统中的空气。

2．为了保持水位恒定和避免波动，水由进口管先流入进水槽后由小孔流入水箱，其中多余的水经溢流口泄入下水道中。

3．测定水温(普通温度计)4．将示踪剂(红墨水也可)加入贮瓶内。

5．实验操作时，先启开流量计少许，调节针型阀，控制着色水的注入速度。

6．逐渐增加调节阀开度，观察着色水流的变化。

五、数据记录年月日水温实验二 伯努利方程一、实验目的1．通过本实验，加深对能量互相转化概念的理解。

2．观察流体流经收缩、扩大管段时，各截面上静压头之变化。

二、实验原理不可压缩的流体在导管中作稳态流动，由于导管截面的改变致使各截面上的流速不同。

而引起相应的静压头之变化，其关系可由流动过程中能量衡算式描述，即：∑+++=++hf PP u g Z P P u g Z 2222121122对于水平玻璃导管，阻力很小可以忽略时则上式变为：PP u P P u 22212122+=+ 因此，由于导管截面发生变化引起流速的变化，致使部分静压头转化成动压头，它的变化可由各玻璃管水柱高度指示出来。

实验一 柏努利实验一、实验目的1、通过实测静止和流动的流体中各项压头及其相互转换，验证流体静力学原理和柏努利方程。

2、通过实测流速的变化和与之相应的压头损失的变化，确定两者之间的关系。

二、基本原理流动的流体具有三种机械能：位能、动能和静压能，这三种能量可以互相转换。

在没有摩擦损失且不输入外功的情况下，流体在稳定流动中流过各截面上的机械能总和是相等的。

在有摩擦而没有外功输入时，任意两截面间机械能的差即为摩擦损失。

流体静压能可用测压管中液柱的高度来表示，取流动系统中的任意两测试点，列柏努利方程式：∑+++=++f h p u g Z P u g Z ρρ2222121122对于水平管，Z 1=Z 2，则 ∑++=+f h p u p u ρρ22212122若u 1=u 2, 则P 2<P 1；在不考虑阻力损失的情况下，即Σh f =0时，若u 1=u 2, 则P 2=P 1。

若u 1>u 2 , p 1<p 2；在静止状态下，即u 1= u 2= 0时，p 1=p 2。

三、实验装置及仪器图2－2 伯努利实验装置图装置由一个液面高度保持不变的水箱，与管径不均匀的玻璃实验管连接，实验管路上取有不同的测压点由玻璃管连接。

水的流量由出口阀门调节，出口阀关闭时流体静止。

四、实验步骤及思考题3、关闭出口阀7，打开阀门3、5，排出系统中空气；然后关闭阀7、3、5，观察并记录各测压管中的液压高度。

思考：所有测压管中的液柱高度是否在同一标高上？应否在同一标高上？为什么？4、将阀7、3半开，观察并记录各个测压管的高度，并思考：（1）A、E两管中液位高度是否相等？若不等，其差值代表什么？（2）B、D两管中，C、D两管中液位高度是否相等？若不等，其差值代表什么？5、将阀全开，观察并记录各测压管的高度，并思考：各测压管内液位高度是否变化？为什么变化？这一现象说明了什么？五、实验数据记录.液柱高度 A B C D E阀门关闭半开全开实验二 雷诺实验一、实验目的1、 观察流体在管内流动的两种不同型态，加强层流和湍流两种流动类型的感性认识；2、掌握雷诺准数Re 的测定与计算；3、测定临界雷诺数。

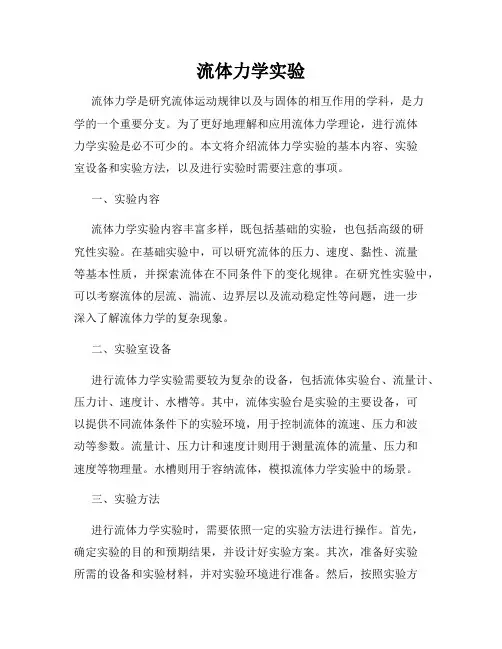

流体力学实验流体力学是研究流体运动规律以及与固体的相互作用的学科，是力学的一个重要分支。

为了更好地理解和应用流体力学理论，进行流体力学实验是必不可少的。

本文将介绍流体力学实验的基本内容、实验室设备和实验方法，以及进行实验时需要注意的事项。

一、实验内容流体力学实验内容丰富多样，既包括基础的实验，也包括高级的研究性实验。

在基础实验中，可以研究流体的压力、速度、黏性、流量等基本性质，并探索流体在不同条件下的变化规律。

在研究性实验中，可以考察流体的层流、湍流、边界层以及流动稳定性等问题，进一步深入了解流体力学的复杂现象。

二、实验室设备进行流体力学实验需要较为复杂的设备，包括流体实验台、流量计、压力计、速度计、水槽等。

其中，流体实验台是实验的主要设备，可以提供不同流体条件下的实验环境，用于控制流体的流速、压力和波动等参数。

流量计、压力计和速度计则用于测量流体的流量、压力和速度等物理量。

水槽则用于容纳流体，模拟流体力学实验中的场景。

三、实验方法进行流体力学实验时，需要依照一定的实验方法进行操作。

首先，确定实验的目的和预期结果，并设计好实验方案。

其次，准备好实验所需的设备和实验材料，并对实验环境进行准备。

然后，按照实验方案进行实验操作，记录实验数据并进行分析。

最后，根据实验结果进行结论和总结。

在实验过程中，还需要注意以下几点：1. 实验操作要准确细致，确保实验数据的准确性和可靠性。

2. 实验前要对实验设备进行检查和校准，确保设备和仪器的正常工作。

3. 定期对实验设备进行维护和保养，保证设备的稳定性和长期可用性。

4. 实验时要注意人身安全，遵守实验室安全操作规程，佩戴好安全装备。

5. 在实验结束后，及时清洁实验设备和实验现场，保持实验环境的整洁和卫生。

四、实验应用流体力学实验在学术研究和工程应用中具有广泛的应用价值。

通过实验可以验证流体力学理论模型的准确性，促进流体力学理论的发展。

同时，流体力学实验可以为工程设计和实际应用提供科学依据，帮助改善工程结构的流体性能，提高工程的安全性和可靠性。

流体力学动量定理实验报告流体力学是研究流体运动规律的一门学科，其中动量定理是流体力学中的重要定律之一。

本实验旨在通过实际操作验证流体力学动量定理，并深入理解其物理意义和应用。

一、实验目的1. 验证流体力学动量定理的实际有效性；2. 理解动量定理的物理意义和应用；3. 探究不同流体条件下动量定理的适用性。

二、实验原理根据动量定理，当一个物体受到外力作用时，其动量的变化率等于作用在物体上的合外力。

对于流体，其动量定理可以表述为：流体的动量的变化率等于作用在流体上的合外力和压力力之和。

三、实验器材和药品1. 实验装置：流体力学实验装置、流量计、压力计等；2. 实验介质：水。

四、实验步骤1. 将流体力学实验装置连接好，保证流体可以顺利流动；2. 打开水源，调节流量计的流量，保持恒定；3. 使用压力计测量不同位置的压力值，并记录；4. 分别改变流动介质的流速和流量，再次测量压力值并记录；5. 根据实验数据，计算流体的动量变化率并进行比较分析。

五、实验结果与分析通过实验测量得到的压力值和流速数据，可以计算出流体的动量变化率。

根据动量定理，动量的变化率应该等于作用在流体上的合外力和压力力之和。

通过对不同流速和流量下的实验数据进行比较分析，可以得出以下结论：1. 随着流速的增加，流体的动量变化率也增加，说明流体受到的合外力也增大；2. 当流速恒定时，流量的增加会导致动量变化率的增加，说明流体受到的压力力也增大；3. 实验结果与动量定理的预期结果相符，验证了动量定理在流体力学中的适用性。

六、实验总结与思考通过本次实验，我们深入理解了流体力学动量定理的物理意义和应用。

实验结果表明，动量定理在流体力学中具有实际有效性，并能够用于解释和预测流体运动过程中的各种现象。

同时，实验过程中还发现了流速和流量对流体动量变化率的影响，这为进一步研究流体力学提供了新的思路和方向。

通过本次实验我们验证了流体力学动量定理的实际有效性，并深入理解了其物理意义和应用。

流体力学的三大实验原理流体力学是研究流体运动和流体力学性质的学科，是物理学的一个重要分支。

在流体力学的研究中，实验是一种重要的方法，通过实验可以观察流体的行为，并验证理论模型的有效性。

以下将介绍流体力学的三大实验原理。

第一大实验原理是质量守恒定律，也称为连续性方程。

它表达了在流体中质量的守恒性质，即单位时间内通过某一截面的质量流量保持不变。

具体而言，对于稳定不可压缩流体，该方程可以表示为：∮ρv·dA = 0其中，∮表示对闭合曲面取积分，ρ是流体的密度，v是流体的速度，dA是曲面的面积元素。

该方程说明了流体在运动过程中质量的连续性，即入口处的质量流量等于出口处的质量流量。

通过实验可以验证这一原理，例如使用水流经过一个管道，在入口处和出口处分别测量流体的质量流量，验证质量守恒定律的成立。

第二大实验原理是动量守恒定律，也称为动量方程。

动量守恒定律表达了流体中动量的守恒性质，即单位时间内通过某一截面的动量流量保持不变。

对于稳定不可压缩流体，动量守恒定律可以表示为：∮(ρv⋅v)·dA = -∮pdA + ∮τ·dA + ∮ρg·dV其中，p是流体的压强，τ是流体的切应力，g是重力加速度，dV是体积元素。

该方程说明了流体在运动过程中动量的守恒性，即流体的动量增加或减少必然伴随着外力的作用或者压强的变化。

通过实验可以验证动量守恒定律，例如通过测量流体经过一个管道时的压强变化以及受到的外力，验证动量守恒定律的成立。

第三大实验原理是能量守恒定律，也称为能量方程。

能量守恒定律表达了流体中能量的守恒性质，即单位时间内通过某一截面的能量流量保持不变。

对于稳定不可压缩流体，能量守恒定律可以表示为：∮(ρv⋅v+pg)·dA = ∮(τ⋅v)·dA + ∮q·dA + ∮ρg·h·dA其中，q是流体的热流量，h是流体的高度。

该方程说明了流体在运动过程中能量的守恒性，即流体的能量增加或减少必然伴随着外界对流体的做功或者热量的输入。

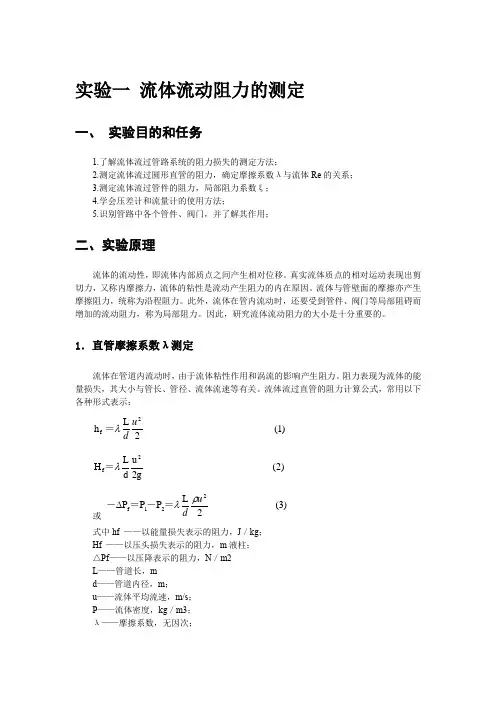

实验一 流体流动阻力的测定一、 实验目的和任务1.了解流体流过管路系统的阻力损失的测定方法；2.测定流体流过圆形直管的阻力，确定摩擦系数λ与流体Re 的关系；3.测定流体流过管件的阻力，局部阻力系数ξ；4.学会压差计和流量计的使用方法；5.识别管路中各个管件、阀门，并了解其作用；二、实验原理流体的流动性，即流体内部质点之间产生相对位移。

真实流体质点的相对运动表现出剪切力，又称内摩擦力，流体的粘性是流动产生阻力的内在原因。

流体与管壁面的摩擦亦产生摩擦阻力，统称为沿程阻力。

此外，流体在管内流动时，还要受到管件、阀门等局部阻碍而增加的流动阻力，称为局部阻力。

因此，研究流体流动阻力的大小是十分重要的。

1．直管摩擦系数λ测定流体在管道内流动时，由于流体粘性作用和涡流的影响产生阻力。

阻力表现为流体的能量损失，其大小与管长、管径、流体流速等有关。

流体流过直管的阻力计算公式，常用以下各种形式表示：(1) 2L h 2f u d λ＝)2( 2g u d L H 2f λ＝ 或 )3( 2L P P P 221f u d ρλ＝－＝－∆式中hf ——以能量损失表示的阻力，J ／kg ；Hf ——以压头损失表示的阻力，m 液柱； △Pf ——以压降表示的阻力，N ／m2 L ——管道长，m d ——管道内径，m ；u ——流体平均流速，m/s ； P ——流体密度，kg ／m3； λ——摩擦系数，无因次；g ——重力加速度，g 一9.81m/s2。

．λ为直管摩擦系数，由于流体流动类型不同，产生阻力的原因也不同。

层流时流体流动主要克服流体粘性作用的内摩擦力。

湍流时除流体的粘性作用外，还包括涡流及管壁粗糙度的影响，因此λ的计算式形式各不相同。

层流时，利用计算直管压降的哈根－泊谡叶公式：)4( d uL 32P P P 221f μ＝－＝－∆和直管阻力计算公式(3)，比较整理得到λ的理论计算式为)5( Re 64du 232＝＝ρμλ⨯由此式可见，λ与管壁粗糙度ε无关，仅为雷诺数的函数。

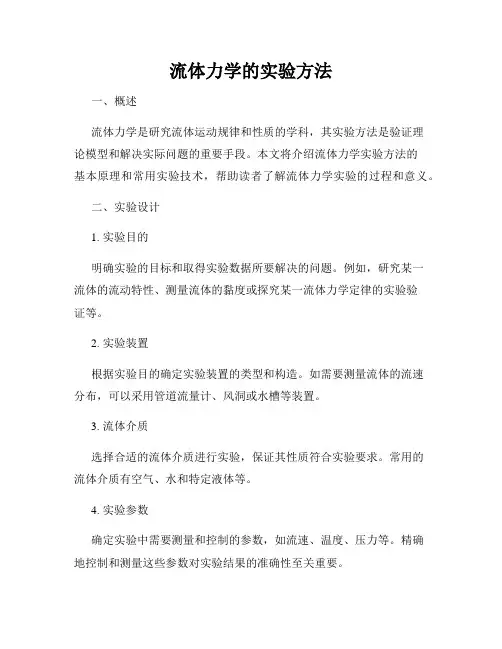

流体力学的实验方法一、概述流体力学是研究流体运动规律和性质的学科，其实验方法是验证理论模型和解决实际问题的重要手段。

本文将介绍流体力学实验方法的基本原理和常用实验技术，帮助读者了解流体力学实验的过程和意义。

二、实验设计1. 实验目的明确实验的目标和取得实验数据所要解决的问题。

例如，研究某一流体的流动特性、测量流体的黏度或探究某一流体力学定律的实验验证等。

2. 实验装置根据实验目的确定实验装置的类型和构造。

如需要测量流体的流速分布，可以采用管道流量计、风洞或水槽等装置。

3. 流体介质选择合适的流体介质进行实验，保证其性质符合实验要求。

常用的流体介质有空气、水和特定液体等。

4. 实验参数确定实验中需要测量和控制的参数，如流速、温度、压力等。

精确地控制和测量这些参数对实验结果的准确性至关重要。

三、实验技术1. 测量技术根据实验的要求，选择合适的测量技术。

如通过流速计、压力计、温度计等仪器进行测量，获取流体力学参数的数值。

2. 数据处理对实验获得的数据进行分析和处理，以得出实验结果。

可以采用图表、统计学方法等对实验数据进行可视化和定量化分析。

3. 实验控制技术通过控制实验装置和参数，确保实验过程的稳定性和准确性。

如调节流量计、控制恒温器等，以保持实验环境的一致性。

四、常用实验方法1. 流速测量方法常用的流速测量方法包括浮子流量计、转子流量计、热线/薄膜安培计等。

通过测量流体通过某一截面的体积或质量来计算流速。

2. 压力测量方法常见的压力测量方法有压力传感器、毛细管压力计等。

通过测量流体静压或动压来获取压力值。

3. 流动模式观察方法利用可见材料或透明模型观察流体的流动模式，如涡流、层流和湍流等。

可以通过摄像机或红色示踪线等手段进行记录和分析。

4. 黏度测量方法常用的黏度测量方法有旋转油膜黏度计、毛细管黏度计等。

通过测量流体在不同条件下流动的阻力来计算黏度值。

五、实验安全与注意事项1. 实验室安全在进行流体力学实验时，必须注意实验室安全，正确使用实验设备和仪器，遵循实验室规章制度，确保人身安全和设备完好。

实验名称：流体力学综合实验实验日期：2023年4月10日实验地点：流体力学实验室一、实验目的1. 通过实验加深对流体力学基本理论的理解和掌握。

2. 掌握流体力学实验的基本方法和步骤。

3. 培养学生的实验操作技能和数据处理能力。

4. 培养学生严谨的科学态度和团队合作精神。

二、实验原理本实验主要研究流体在管道中流动时的基本特性，包括流速分布、压力分布、流量测量等。

实验采用流体力学的基本原理，如连续性方程、伯努利方程、雷诺数等，通过实验数据验证理论公式，分析实验结果。

三、实验仪器与设备1. 实验台：包括管道、阀门、流量计、压力计等。

2. 数据采集系统：用于采集实验数据。

3. 计算机软件：用于数据处理和分析。

四、实验步骤1. 实验准备：检查实验仪器和设备是否完好，熟悉实验操作步骤。

2. 实验数据采集：a. 打开阀门，调节流量，使流体在管道中稳定流动。

b. 在管道不同位置安装压力计，测量压力值。

c. 在管道出口处安装流量计，测量流量值。

d. 记录实验数据，包括流量、压力、管道直径等。

3. 实验数据处理：a. 利用伯努利方程计算流速。

b. 利用连续性方程计算流量。

c. 分析实验数据，验证理论公式。

4. 实验结果分析：a. 分析流速分布、压力分布的特点。

b. 分析流量测量误差。

c. 总结实验结论。

五、实验结果与分析1. 实验数据：a. 管道直径：D = 0.02 mb. 流量：Q = 0.01 m³/sc. 压力：P = 1.0×10⁵ Pad. 流速：v = 0.5 m/s2. 实验结果分析：a. 流速分布：实验数据表明，管道中流速分布均匀，流速在管道中心最大，靠近管道壁面最小。

b. 压力分布：实验数据表明，管道中压力分布均匀，压力在管道中心最大，靠近管道壁面最小。

c. 流量测量误差：实验数据表明，流量测量误差较小，说明实验装置和测量方法可靠。

六、实验结论1. 实验验证了流体力学基本理论，如连续性方程、伯努利方程等。

流体力学的实验研究方法流体力学是研究液体和气体运动规律的学科，是物理学的一个重要分支。

在流体力学的研究中，实验方法是非常重要的手段之一。

本文将介绍几种常用的流体力学实验研究方法。

一、定量实验方法定量实验方法是通过对流体中各种参数的测量来获取数据，并进行定量分析。

最常用的定量实验方法包括流速测量、压力测量、流量测量等。

1. 流速测量流速是流体运动中的一个重要参数，在流体力学研究中具有重要意义。

常见的流速测量方法有浮标法、旋转测速法、超声波测速法等。

浮标法是通过在流体中放置一个浮标，并测量浮标的位移来确定流速。

旋转测速法则是利用测速仪表中的叶片旋转频率与流速成正比的原理进行测量。

超声波测速法则是通过发送超声波并测量其回波时间来计算流速。

2. 压力测量压力是流体力学研究中另一个重要的参数。

常用的压力测量方法有水柱法、压力传感器法、毛细管法等。

水柱法是利用流体的压力传递性质，通过测量流体压力对应的水柱高度来计算压力值。

压力传感器法则是利用压力传感器测量流体压力，通过变换电信号获得压力值。

毛细管法则是利用毛细管压力差与流动速度之间的关系来计算压力值。

3. 流量测量流量是流体力学研究中对流体运动强度的衡量。

常见的流量测量方法有流量计法、测地阀法、热敏电阻法等。

流量计法是通过使用流量计器来测量流体通过的体积或质量，从而得到流量值。

测地阀法则是利用流体通过定型孔等装置时的流动特性来计算流量。

热敏电阻法则是利用流体的传导特性，通过测量电阻值来计算流量值。

二、定性实验方法定性实验方法是通过观察流体现象的形态和规律来进行研究。

定性实验方法主要包括流动可视化、颗粒示踪、涡旋检测等。

1. 流动可视化流动可视化是将流体运动过程通过染色或其他方式使其可见，并观察流体现象。

常用的流动可视化方法有染色法、粒子轨迹法等。

染色法是通过向流体中加入染料，使染料在流动中呈现特殊颜色或变化，从而观察流体的运动情况。

粒子轨迹法则是通过在流体中加入颗粒物，在流动中观察颗粒物的轨迹，从而推测流体的流动方式。

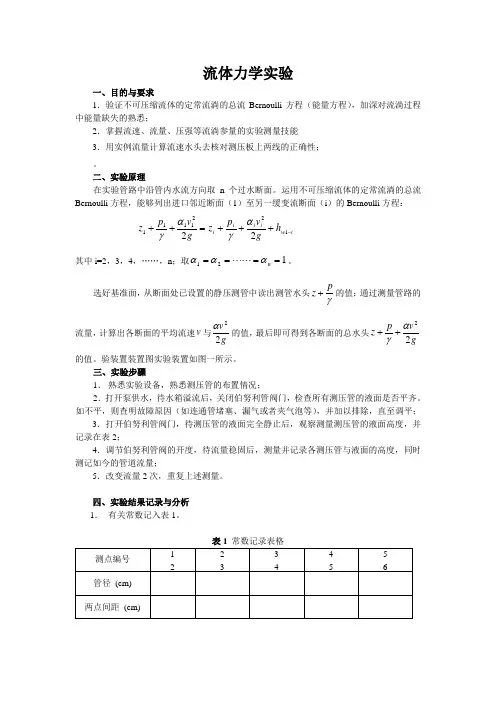

流体力学实验一、目的与要求1．验证不可压缩流体的定常流淌的总流Bernoulli 方程（能量方程），加深对流淌过程中能量缺失的熟悉；2．掌握流速、流量、压强等流淌参量的实验测量技能3．用实例流量计算流速水头去核对测压板上两线的正确性；。

二、实验原理在实验管路中沿管内水流方向取n 个过水断面。

运用不可压缩流体的定常流淌的总流Bernoulli 方程，能够列出进口邻近断面（1）至另一缓变流断面（i ）的Bernoulli 方程：i w i i ii h gv p z gv p z -+++=++122111122αγαγ其中i=2，3，4，……，n ；取121====n ααα 。

选好基准面，从断面处已设置的静压测管中读出测管水头γpz +的值；通过测量管路的流量，计算出各断面的平均流速v 与g v 22α的值，最后即可得到各断面的总水头gv p z 22αγ++的值。

验装置装置图实验装置如图一所示。

三、实验步骤1． 熟悉实验设备，熟悉测压管的布置情况；2．打开泵供水，待水箱溢流后，关闭伯努利管阀门，检查所有测压管的液面是否平齐。

如不平，则查明故障原因（如连通管堵塞、漏气或者夹气泡等），并加以排除，直至调平；3．打开伯努利管阀门，待测压管的液面完全静止后，观察测量测压管的液面高度，并记录在表2；4．调节伯努利管阀的开度，待流量稳固后，测量并记录各测压管与液面的高度，同时测记如今的管道流量；5．改变流量2次，重复上述测量。

四、实验结果记录与分析 1． 有关常数记入表1。

表1 常数记录表格2． 测量流量与)(γpz +并记入表2。

3． 计算速度水头与总水头，填入表3与表4。

4．将上述结果中最大流量下的总水头线（动压水头线与计算水头线）与测压管水头线绘在图上。

六、结果分析及讨论1．沿管长方向，总水头线的变化趋势如何？静水头线的变化趋势与总水头线的有何不一致？简要说明原因。

2．水箱水位恒定，流量增加，静水头线发生什么变化？简要说明原因。

《流体力学》实验教案（一）word版一、实验目的1. 理解流体力学的基本概念和原理；2. 掌握流体力学实验的基本方法和技能；3. 培养观察、分析和解决问题的能力。

二、实验原理1. 流体的定义和分类；2. 流体力学的守恒定律：质量守恒定律、动量守恒定律；3. 流体的粘滞性和湍流。

三、实验设备与材料1. 流体容器；2. 流量计；3. 压力计；4. 流速计；5. 粘度计；6. 计算机及数据采集系统。

四、实验内容与步骤1. 流体容器中的静压和动压测量；2. 流体流动的粘滞性实验；3. 流体流动的湍流实验；4. 流量计和流速计的使用；5. 数据采集与处理。

五、实验报告要求1. 实验目的、原理、设备与材料介绍；2. 实验步骤与过程描述；3. 实验数据的采集与处理；4. 实验结果分析与讨论；5. 实验结论。

《流体力学》实验教案（二）word版六、实验目的1. 学习使用流量计和流速计；2. 研究流体流动的连续性方程；3. 探究流体流动的伯努利方程。

七、实验原理1. 流体流动的连续性方程：质量守恒定律在流体流动中的应用；2. 伯努利方程：流体流动中的能量守恒定律。

八、实验设备与材料1. 流体容器；2. 流量计；3. 压力计；4. 流速计；5. 计算机及数据采集系统。

九、实验内容与步骤1. 流量计和流速计的使用方法；2. 流体流动的连续性方程实验；3. 流体流动的伯努利方程实验；4. 数据采集与处理；5. 实验结果分析与讨论。

十、实验报告要求1. 实验目的、原理、设备与材料介绍；2. 实验步骤与过程描述；3. 实验数据的采集与处理；4. 实验结果分析与讨论；5. 实验结论。

《流体力学》实验教案（三）word版十一、实验目的1. 研究流体流动的阻力与压力损失；2. 学习使用压力计测量流体压力；3. 分析流体流动中的摩擦阻力。

十二、实验原理1. 流体流动的阻力与压力损失：摩擦阻力和局部阻力；2. 达西-魏斯巴赫方程：描述流体流动中压力损失的公式。

流体力学综合实验实验报告一、实验目的流体力学综合实验是为了通过实验操作，结合理论知识，提高学生对流体力学理论的理解，以及培养学生分析和解决问题的能力和实验操作技能。

二、实验原理流体力学是研究流体运动规律和相应力学问题的学科。

流体力学综合实验主要涉及流体力学的基本理论和方法，如流体静力学实验、流速测量实验和流体动力学实验等。

主要实验装置包括流量计、细管、不同形状的孔洞等。

三、实验内容流体力学综合实验包括以下几个实验内容：1.流体静力学实验：通过水柱和压力计器测量水平管道的压力，验证其与高度和流速的关系。

2.流速测量实验：通过使用流量计和测速仪器，测量不同位置和不同孔径处的流速，探究流速与孔径大小的关系。

3.流体动力学实验：通过流过不同形状的孔洞的流体，测量不同孔洞形状的流速和流量，以及分析孔形对流速的影响。

四、实验步骤1.流体静力学实验：安装水柱和压力计器，利用压力计器测量不同高度处的压力值，并记录下来。

根据实测数据，绘制压力与高度的关系曲线。

2.流速测量实验：选择不同位置和不同孔径的流量计和测速仪器，测量流体在这些位置和孔径处的流速，并记录下来。

将实测数据整理成表格，并分析不同孔径大小对流速的影响。

3.流体动力学实验：利用不同形状的孔洞，将流体流过孔洞，同时测量流体在不同孔洞处的流速和流量。

绘制不同孔洞形状的流速和流量曲线，并分析孔形对流速的影响。

五、实验结果与分析根据实验结果的分析和计算，可以得出以下结论：1.流体静力学实验表明，水平管道的压力与高度呈线性关系，压强随高度的增加而增加。

2.流速测量实验结果显示，流速随孔径的减小而增加，即孔径越小，流速越大。

3.流体动力学实验结果表明，孔洞形状对流速存在影响。

如孔洞形状为圆形时，流速较大；而孔洞形状为方形时，流速较小。

六、实验结论通过流体力学综合实验的操作与分析，得出以下结论：1.流体力学中的流体静力学理论得到了实验的验证，水平管道的压力与高度呈线性关系。

流体力学的实验报告流体力学的实验报告引言：流体力学是研究流体运动及其力学性质的学科，广泛应用于工程、物理学、地质学等领域。

本实验旨在通过一系列实验，探究流体在不同条件下的性质和行为，以加深对流体力学的理解。

实验一：流体静力学实验在这个实验中，我们使用了一个U型管，通过调节管内液体的高度，观察液体在管内的压力变化。

实验结果表明，液体的压力与液柱的高度成正比，且与液体的密度和重力加速度有关。

这一实验验证了流体静力学的基本原理，即压力在静止的液体中是均匀的。

实验二：流体动力学实验在这个实验中，我们使用了一个水平旋转的圆筒，将水注入圆筒内，然后通过旋转圆筒，观察水的运动情况。

实验结果表明，水在旋转圆筒中呈现出旋涡状的流动，且流速随着距离圆筒中心的距离增加而增加。

这一实验验证了流体动力学的基本原理，即在旋转系统中，流体的速度随着距离中心的距离而改变。

实验三：流体黏性实验在这个实验中，我们使用了一个粘度计，测量了不同液体的粘度。

实验结果表明，液体的粘度与其分子间相互作用力、温度和压力有关。

较高的粘度意味着液体的黏性较大，流动较困难。

这一实验验证了流体黏性的基本原理，即液体的黏度与流体内部分子的相互作用有关。

实验四：流体流速实验在这个实验中，我们使用了一个流速计，测量了液体在不同管道中的流速。

实验结果表明，管道的直径、液体的黏度和施加的压力差都会影响流体的流速。

较大的管道直径、较小的黏度和较大的压力差都会导致流体的流速增加。

这一实验验证了流体流速的基本原理，即流体在管道中的流速与管道的几何形状和施加的压力差有关。

结论：通过以上实验，我们深入了解了流体力学的基本原理和实际应用。

流体力学在工程领域中有着广泛的应用，例如水力学、气体力学、液压学等。

深入研究流体力学的原理和实验，有助于我们更好地理解和应用流体力学的知识，为工程设计和实际应用提供科学依据。

流体力学综合实验报告一、实验目的本次实验旨在通过对流体力学的实验操作，掌握流速、流量、压力、阻力和流体力学定律等内容的研究方法和实验技巧，进一步加深对流体力学的理解，培养实验设计和数据分析的能力。

二、实验仪器与材料1.流量计2.压力计3.流速计4.直管段5.U型管6.PVC水管三、实验原理1.流速的测量流速是单位时间内流体通过其中一截面的速度，可以采用流速计进行测量。

2.流量的测量流量是单位时间内通过其中一截面的流体量，可以通过流速计算得出。

3.压力的测量压力是单位面积上受到的力的大小，可以通过压力计进行测量。

4.阻力的测量阻力是流体通过管道时受到的阻力，可以通过流速和流量的测量计算得出。

5.流体力学定律通过实验可以验证贝尔劳定律和弗侖定律，贝尔劳定律：流体通过管道时速度越大，压力越低；弗侖定律：流体通过管道时流量与压力成反比。

四、实验步骤1.测量直管段内的流速：在直管段上安装流速计，流量计读数固定，在一分钟内记录流速读数，取平均值。

2.测量U型管的压力：将U型管一个端口与直管段相连，另一个端口与压力计相连，调整高度使液面平衡，记录液面高度差。

3.测量不同液面高度下的流量：调整U型管液面高度，记录流量计读数，计算流量。

4.计算阻力：根据流速、流量和压力计算出阻力。

五、实验结果与分析1.流速的测量结果表明，流体在直管段内的速度是均匀的，流速测量值较为接近，说明测量结果准确可靠。

2.U型管的压力测量结果表明，压力与液面高度呈线性关系，验证了贝尔劳定律的准确性。

3.不同液面高度下的流量测量结果表明，流量随着液面高度的增加而减小，验证了弗侖定律的准确性。

4.阻力的计算结果表明，阻力与流速、流量和压力成正比，符合阻力的定义。

六、实验结论通过本次综合实验，我们掌握了流速、流量、压力、阻力和流体力学定律的测量方法和计算方法，进一步加深了对流体力学的理解。

实验结果验证了贝尔劳定律和弗侖定律的准确性。

流速、流量和压力之间存在一定的关系，阻力与流速、流量和压力成正比。

流体力学实验报告目录1. 流体力学实验报告1.1 引言1.1.1 实验背景1.1.2 实验目的1.2 实验方法1.3 实验结果1.4 结论1.5 参考文献1. 引言1.1 实验背景在流体力学的研究领域中，流体的运动行为是一个重要的研究对象。

流体可以是液体或气体，其运动规律受到流体的性质和外界条件的影响。

通过进行流体力学实验，可以更好地理解流体的运动规律和特性。

1.2 实验目的本次实验旨在通过观察、测量和分析流体在不同条件下的运动状态，探索流体的流动规律，了解流体力学相关理论在实际中的应用，提高实验操作技能。

2. 实验方法在实验中，我们首先搭建好流体力学实验平台，准备好实验所需的流体、仪器和设备。

然后根据实验步骤逐步进行实验操作，记录实验数据，并进行数据分析。

最后根据实验结果得出结论。

3. 实验结果通过实验我们观察到在不同流体条件下，流体的运动状态呈现出不同的特性。

通过测量和记录实验数据，我们得出了流体在不同条件下的流速、流量等参数，并进行了数据分析。

实验结果显示，流体在不同条件下表现出各具特点的运动规律。

4. 结论根据实验结果和数据分析，我们得出了结论：流体的运动状态受到流体的性质和外界条件的影响，不同的流体在不同条件下呈现出不同的运动规律。

通过实验我们对流体力学有了更深入的理解，为进一步研究和应用流体力学提供了有益的参考。

5. 参考文献[参考文献1] 作者1. 标题1. 期刊名1，年份1，卷(期)1: 页码1.[参考文献2] 作者2. 标题2. 期刊名2，年份2，卷(期)2: 页码2.。

流体力学综合实验报告引言流体力学是一个涉及流体运动的物理学科，其应用广泛。

流体力学综合实验旨在通过实验手段了解流体的一些基本性质，例如流体的速度、流量、压强等，熟悉流体力学中的基本定律和实验方法。

实验一：流量计测量流量计是一种测量流体性质的仪器，主要用于测量泵站、水箱等液体的流量。

本实验中使用的流量计为硬质异形喉流量计。

实验步骤：1. 装置实验装置：将异形喉流量计、水泵、水箱依次安装，并用软管把它们连接。

2. 调整水泵流量：根据实验要求将水泵的流量调整到合适的大小。

3. 开始测量：打开水泵，记录下从流量计出口处流出的水的体积以及流量计的读数，再根据流量计的刻度推算出水流的流速和流量。

实验数据：开度（mm）流量计读数（L/min）流量（L/s）流速（m/s）2.5 13 0.22 0.00585 26 0.43 0.01157.5 38 0.63 0.016810 51 0.85 0.022712.5 63 1.05 0.02815 76 1.27 0.034图1：异形喉流量计的流量-开度关系图分析与讨论：根据图1和实验数据可以得出，流量计的读数与开度呈现一定的线性关系。

开度越大，流量计的读数越大，流速也越大。

在实验过程中，当我们把开度从2.5mm变为15mm，流量增加了大约6倍。

通过流量计的读数，我们可以得知水流的流量以及流速等重要参数。

同时，我们还可以发现，开度最小值并不是0，这意味着即使在开口部分受到一定阻碍，流量计的测量结果仍然是准确的。

实验二：伯努利实验伯努利实验是流体力学中的一个经典实验，它通过测量流体流经不同断面时的压力，探究了液体压强、流速、密度之间的关系。

2. 调整水平和仪器位置：调整U型水槽、压力计以及水箱等位置，使之处于同一水平面上，并调整压力计的刻度。

3. 开始测量：打开水箱的水龙头，让水从U型水槽中流过，通过测量不同位置的压力差，计算出该处的流速和流量。

高度（cm）压强（pa）流速（m/s）动压（pa）静压（pa）通过实验二，我们可以得到以下结论：1. 伯努利定理得到了证实，流速与压力之间确实成线性关系。

《流体力学》实验教案（全）(一)不可压缩流体定常流能量方程(伯努利方程)实验一、实验目的要求：1、掌握流速、流量、压强等动水力学水力要素的实验量测技术；2、验证流体定常流的能量方程；3、通过对动水力学诸多水力现象的实验分析研究，进一步掌握有压管流中动水力学的能量转换特性。

自循环伯努利方程实验装置图本实验的装置如图所示，图中：1.自循环供水器；2.实验台；3.可控硅无级调速器；4.溢流板；5.稳水孔板；5 / 456.恒压水箱；7.测压计；8.滑动测量尺；9.测压管； 10.实验管道； 11.测压点； 12.毕托管 13.实验流量调节阀。

三、实验原理：在实验管路中沿水流方向取n个过水截面。

可以列出进口截面(1)至截面(i)的能量方程式（i=2,3,.....,，n)选好基准面，从已设置的各截面的测压管中读出值,测出通过管路的流量,即可计算出截面平均流速ν及动压，从而可得到各截面测管水头和总水头。

四、实验方法与步骤：1、熟悉实验设备，分清各测压管与各测压点，毕托管测点的对应关系。

2、打开开关供水，使水箱充水，待水箱溢流后，检查泄水阀关闭时所有测压管水面是否齐平，若不平则进行排气调平(开关几次）。

3、打开阀13，观察测压管水头线和总水头线的变化趋势及位置水头、压强水头之间的相互关系，观察当流量增加或减少时测压管水头的变化情况。

4、调节阀13开度，待流量稳定后，测记各测压管液面读数，同时测记实验流量(与毕托管相连通的是演示用，不必测记读数)。

5、再调节阀13开度1～2次，其中一次阀门开度大到使液面降到标尺最低点为限，按第4步重复测量。

五、实验结果及要求：1、把有关常数记入表2.1。

2、量测()并记入表2.2。

3、计算流速水头和总水头。

4、绘制上述结果中最大流量下的总水头线和测压管水头线(轴向尺寸参见图2.2，总水头线和测压管水头线可以绘在图2.2上)。

六、结果分析及讨论：1、测压管水头线和总水头线的变化趋势有何不同？为什么？2、流量增加，测压管水头线有何变化？为什么？3、测点2、3和测点10 、11的测压管读数分别说明了什么问题？4、试问避免喉管(测点7)处形成真空有哪几种技术措施？分析改变作用水头(如抬高或降低水箱的水位)对喉管压强的影响情况。
