无人值守智能监控供热系统在济钢的应用

  • 格式：pdf
  • 大小：934.23 KB
  • 文档页数：3

冶金动力
2015年第7期总第期
1概述
随着科学技术的日新月异，尤其是计算机、通讯
技术的迅速发展，自动控制水平也得到了快速的发展和广泛的应用，尤其是在人们对供热质量的要求不断提高和能源紧张的今天，提高供热质量同时节约能源势在必行。

所以，目前各地供热公司新建换热站大多都是无人值守换热站，同时对老的换热站的改造也在向无人值守换热站靠拢。

济钢新村供暖系统为老的换热站，主要热源1#~
9#焦化初冷气，
厂内下设1个供回水动力站，居民区设2个换热站，4个子混水站，现仍然为传统的人工的方式，每个采暖季依靠外包人员值班，对站内设施、设备采取定期检查的办法，包括动力设备的运转状态、运行参数检测和调节、水质检查、安全防盗等，一方面造成人力、物力的浪费，另一方面事故时操作人员难以发现，容易造成设备事故，同时，各热力站都独立运行，难以达到供热系统整体最佳状态，在2013年采暖季钢城新苑供热用户反映室内温度高的要开窗户，而鲍山花园的供热用户反映家里温度
低，热力供应失衡，影响供热效果而造成能源的极大浪费，所以我们提出了建设“供热无人值守智能监控系统”，作为整个新村改造方案的子项目，考虑利用最新的工业自控技术、计算机技术、通讯技术所构成的供热无人值守智能监控管理系统，对热力系统实施更科学、更规范的监控管理，提高中央调度室的监控能力，获取更巨大的经济和社会效益。

2现状分析设计
2.1智能控制系统所监控的区域分析设计
按照新村采暖系统的现状,需要监控的热源、供热子站、和用户比照采样点分别是：3个热源站:1#~5#
焦炉初冷气热源、5#~7#焦炉初冷气热源站、8#~9#焦炉初冷气热源。

2个动力站:1#1750采暖泵房、一炼钢供水泵站。

2个换热站：1#、2#换热站。

4个混水站
3#、4#、5#、6#混水泵站。

若干个用户采样点：
选择系统运行特征点与系统薄弱点：根据每个站所带区域选择：每个站供热最远点（特征点）、每个站供热中点（特征点）、每个站供热最高点（特征点）、每个站系统用户反映问题最多的点（薄弱点）。

无人值守智能监控供热系统在济钢的应用
饶丽慧
（济钢供热公司，山东济南250101）
【摘要】：随着热网自动化的逐渐发展成熟，热网的远程控制能够在济钢供热系统降低动能成本、人力成
本，提高供热质量起着重要的作用，对济钢的2个热源站、3个动力站、2个换热站、4个混水站进行远程监控的设计与研究，实现全网的无人值守，在线监控。

【关键词】：供热自动化；无人值守；GPRS 远程监控【中图分类号】TP29
【文献标识码】B
【文章编号】1006-6764（2015）07-0043-03
The Application of Unattended Intelligently Controlled
Heat Supply System in Jinan Steel
Rao Lihui
(Heat Supply Company of Jinan Iron and Steel Co.,Ltd.,Jinan,Shandong 250101,China)
【Abstract 】With gradual maturing of automation of heat supply network,remote control of heat supply network plays an important role in reducing the cost of dynamic energy and hu-man resource and improving heat supply quality.Through research and design,remote moni-toring and control have been achieved in the two heat source stations,three power stations,two heat exchange stations and four water mixing stations in Jinan Steel;duty free and online monitoring have been realized in the entire heat supply network of Jinan Steel.
【keywords 】automation of heat supply;unattended;GPRS;remote monitoring
冶金动力
2015年第7期2.2水力工况和热力工况数据的本地、远程实时监控设计
经过测量，所有站点分布在半径为1km 的圆内，建立一个中央监控中心就可达到远程监控的要求，且中央控制中心的选址选在圆的中心位置，在控制室内可以监控3个主要热源站、2个动力站、2个换热站，4个混水站的水力工况和热力工况数据以及用户监测点的温度。

在各站现场可以进行现场实时数据的查看。

2.3各供热相关设备的本地控制
本系统实现远程、本地现场控制设计，值班操作人员可以在监控中心进行各个采暖站参数监视和远程操作，也可到达现场后根据要求进行运行参数调节和故障排除等工作，保证了现场人员能够在操作后能够及时查看设备的运行情况是否一致。

2.4具有生成数据报表和历史曲线
在控制中心形成每日、每月的数据报表并进行打印。

报表里要含有我们需要的所有数据，基本应包括：各站的每日供热量、平均温度、流量等。

可以生成温度、压力和流量的历史曲线。

根据系统的运行参数进行报警设置，当出现异常时，会在值班中心进行报警声音和信息显示，在本地报警指示灯亮并能查阅到报警信息，待设备恢复正常后，报警状态恢复。

根据系统运行情况设定温度、压力及流量的上下限，当运行参数异常时，发出声音报警。

3系统设计与研究
3.1系统网络组建
本系统网络组建见图1。

3.2系统组成
(1)中央控制中心：
数据库服务器，操作员站（能上外网），打印机，不间断电源（UPS ）
(2)通讯系统：GPRS 无线通讯模块
(3)现场控制设备：PLC 控制器、
触控屏(4)现场一次仪表：
调节阀、流量计、温度计、压力器等
3.3系统详细设计与研究
(1)中央监控中心设计
中央控制中心位于1#混水站附近，负责对所有的运行数据、报警信息进行监控。

主要设备：服务器两台（可ADSL 上网），开一备一；数据库服务器；监控计算机4台（三台监控计算机、1台办公计算机），网络交换机（24口），服务器远程监控系统软件。

(2)通讯设计
中央监控中心为宽带，各换热站采用无线的
GPRS 宽带网络。

各站需要配置GPRS 通讯模块，
需要GPRS 模块11个。

中心两台服务器要开通带宽为
10M 的宽带网络，
站内需要配置路由器一台。

每个GPRS 通讯模块需要通过移动的上网卡接入以太网，向固定IP 发送数据。

11个站需要购置11个上网卡，每个卡每月流量20M ，资费是20元左右。

(3)新村内部采暖站、
混水站智能控制设计本系统新村内混水站、采暖站如图2。

各采暖站设壁挂式控制柜一台，安装彩色触摸屏实现本地控制，控制柜内使用PLC 进行现场参数的处理，使用GPRS 模块进行本地与远程数据的通讯由于各个站具有相似性，现针对1#混水站、进行设计，其它混水站进行复制微调的原则进行设计。

1）1#混水站监控点设计
图1系统网络图
冶金动力
2015年第7期总第期
图2本系统新村内混水站、采暖站示意图
1#混水站采集的数据：
①一次供水温度②一次回水温度③一次供水压力④一次回水压力⑤一次供水流量⑥一次回水流量⑦二次供水温度⑧二次回水温度⑨二次供水压力⑩二次回水压力⑾二次供水流量⑿二次回水流量
⒀流量调节阀开度
⒁压力平衡阀开度
⒂混水泵1开关状态、
运行频率⒃混水泵2开关状态、
运行频率⒄安全阀开关状态⒅电磁阀开关状态⒆故障信号⒇站内温度(21)室外温度
1#混水站的控制的信号：①混水泵1启动②混水泵1停止③混水泵2启动④混水泵2停止
⑤流量调节阀调节信号⑥压力平衡阀调节信号
⑦安全阀打开⑧安全阀关闭⑨电磁阀打开⑩电磁阀关闭
⑾混水泵1频率调节⑿混水泵2频率调节
2）
现场设置控制柜一台，主要安装设备为PLC 控制设备，触摸屏，GPRS 通讯模块；
3）
现场设置变频控制柜一台，主要对补水泵等进行变频控制。

4）
现场采用能够RS485通讯接口的一次仪表。

4结束语
本系统已经在2014年采暖季投入运行，各个采暖站实现了无人值守，有效的节约了人工成本，由于为实时监控，参数获取准确，能够第一时间了解系统的运行状况，及时对系统进行流量、温度的调节，让供暖系统的长效稳定运行起着至关重要的作用。

[参考文献]
[1]裴志强.集中供热热网的微机监控系统[J].自动化仪表.1997，17(2)：25.31。

[2]郭幼农.全自动无人值守换热站在天津市供热系统中的应用[J].区域供热.1996，8：54—57.
[3]宋玉梅，
张立忠，王书文.集中供热热网监控系统设计中考虑的若干问题[J].区域供热.2006，2：10一13.[4]赵泉.集中供热系统热能分析及控制办法[J].油气田地面T 程.2004，23(7)：31.
[5]高亚旭，路金岭，李玲.应用信息技术发展无人值守换热站[J].区域供热.2004，6：33=35.
收稿日期：2015-03-31
作者简介：饶丽慧（1986-）,
女，
大学本科学历，助理工程师，现从事电气自动化技术工作。

合集下载

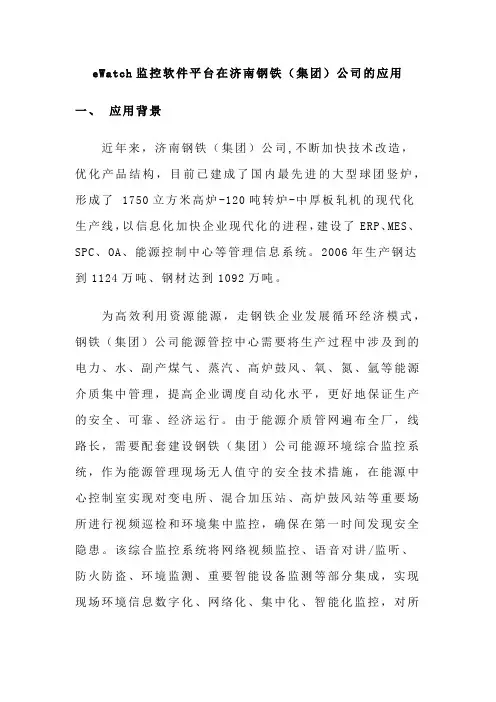

eWatch监控软件平台在济南钢铁(集团)公司的应用
