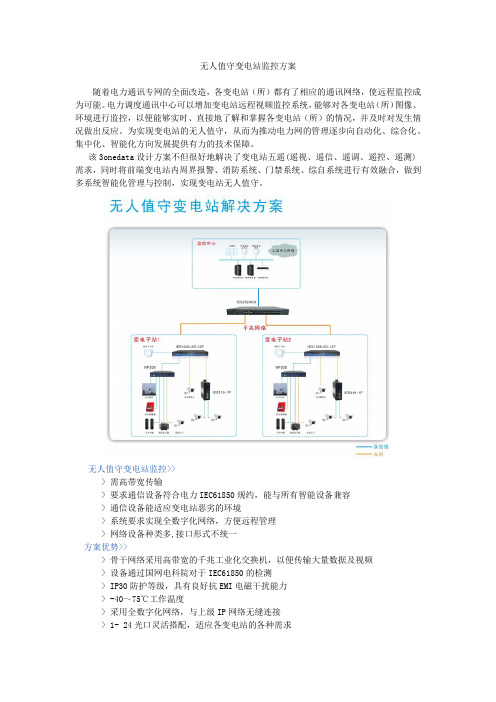

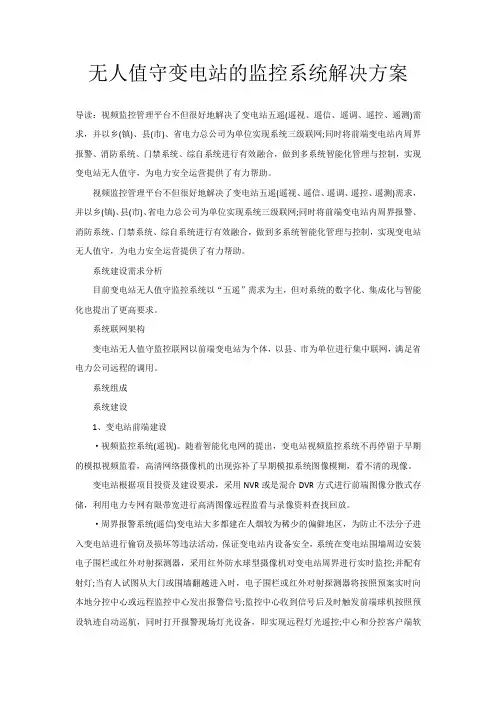

无人值守变电站综合监控系统方案

无人值守变电站监控方案 随着电力通讯专网的全面改造，各变电站（所）都有了相应的通讯网络，使远程监控成 为可能。

电力调度通讯中心可以增加变电站远程视频监控系统， 能够对各变电站 （所） 图像、 环境进行监控，以便能够实时、直接地了解和掌握各变电站（所）的情况，并及时对发生情 况做出反应。

为实现变电站的无人值守，从而为推动电力网的管理逐步向自动化、综合化、 集中化、智能化方向发展提供有力的技术保障。

该 3onedata 设计方案不但很好地解决了变电站五遥(遥视、遥信、遥调、遥控、遥测) 需求，同时将前端变电站内周界报警、消防系统、门禁系统、综自系统进行有效融合，做到 多系统智能化管理与控制，实现变电站无人值守。

无人值守变电站监控>> > 需高带宽传输 > 要求通信设备符合电力 IEC61850 规约，能与所有智能设备兼容 > 通信设备能适应变电站恶劣的环境 > 系统要求实现全数字化网络，方便远程管理 > 网络设备种类多,接口形式不统一 方案优势>> > 骨干网络采用高带宽的千兆工业化交换机，以便传输大量数据及视频 > 设备通过国网电科院对于 IEC61850 的检测 > IP30 防护等级，具有良好抗 EMI 电磁干扰能力 > -40～75℃工作温度 > 采用全数字化网络，与上级 IP 网络无缝连接 > 1- 24 光口灵活搭配，适应各变电站的各种需求<<关键产品>>• 8 路 RS-232/RS-485/RS-422 串口形式 • 过网关，跨路由通信 • 虚拟串口驱动访问模式和网络中断自动恢复连接功能NP308 系列 ◎支持 10Base-T/100Base-TX ， 100BaseFX（SC 或 ST 接口，单模 或多模） ◎支持 12~48VDC 四位端子的电源输入，电源支持无极性 ◎双电源输入，1 路继电器输出告警 ◎无风扇、低功耗设计 ◎IP40 等级防护，波纹式高强度金属外壳，DIN 导轨式安装 ◎工作温度-40～75℃，存储温度-40～85℃ IES318-1F。

无人值守变电站视频监控系统解决方案目录第一章系统概述 (4)第二章系统设计标准 (6)第三章系统总述 (8)3.1变电站监控系统总述: (8)3.2电力视频监控系统拓扑图： (9)第四章项目建设 (10)4.1工程范围 (10)4.2系统工程内容 (10)第五章系统详细设计 (11)5.1系统需求分析 (11)5.3系统拓扑图： (13)5.3.1．本地监视系统 (14)5.3.1.1本地监控系统拓扑图 (16)5.3.1.2变电站和营业大厅监控子系统所实现的本地功能： (17)5.3.2．应急指挥中心系统 (21)5.3.2.1监控中心子系统拓扑结构图如下所示: (22)4.3.2.2客户端软件可实现以下远程监控所需要的基本功能: (22)5.3.2.3系统管理服务器功能： (23)5.3.2.4报警管理 (26)5.3.2.5中心电视墙显示系统： (27)5.3.3．集控站监控子系统 (28)5.3.3.1流媒体转发服务 (29)5.3.3.2录像资料定时下载服务： (29)第六章系统功能和特点 (31)第七章设备参数与性能 (37)第八章现场安装 (60)第九章售后服务 (64)第十章技术附件 (64)第一章系统概述电力系统作为一个作业分散，远程岗位众多的行业，作业点数量众多、地点分散，现场环境复杂的问题，这已成为日常维护工作的主要障碍.而变电站作为电力系统的重要部门，关系着整个地区的电力供应。

必须保证其稳定运行。

特别是对于各变电站的主要电气设备如变压器,断路器等设备安装地点以及周围环境进行全天候的视频监控,对变电站的日常设备巡检及远程维护,以及对变电站一二次设备的设备外观监视和变电站的防火、防盗方面。

这些薄弱环节将直接影响到无人值守变电站的安全运行。

网络音视频监控系统，作为一种重要的现代化监测、控制、管理手段，正好为解决这些问题提供了一个有效的方案。

RNSS电力变电站遥视系统是基于网络的全数字化视频监控和管理系统，采用标准的互联网通讯协议和先进的H.264视频编/解码技术；符合ISO/OSI开放系统互联标准；采用C/S、B/S相结合的体系模式；基于面向对象的开发技术，具备良好的扩充能力；人机界面友好，系统操作方便。

无人值守电站视频监控处理方案一．系统目旳分析监控系统可以对监控现场进行实时旳监视和控制。

假如没有监控系统，在发生意外状况时，尤其是非法闯入、火警、水警等，管理人员无法获得这些往往影响重大旳现场资料。

运用既有旳高级图像、语音压缩技术和高速网络，实现远程实时图像监控使这一切迎刃而解。

顾客对变电站监控系统旳需求为如下几点：1 、在开关所旳开关室和控制室各安装摄像机1 台；2 、这两台摄像机为带云台变焦镜头旳摄像机；3 、不带语音处理；4 、在开关所和总站各设监控后台一套；5 、可同步观看和控制摄像机；6 、录像功能包括人工启动和视频移动报警后旳自动启动；7 、多画面分割显示功能；8 、在总站可同时监视9 个画面；9 、未来增长前端摄像机；10 、图像传播在PAL 制、CIF 格式下达25 帧/ 秒；11 、图像质量无抖动、无变形；12 、开关所与总站相距700 米；13 、采用光纤通信；14 、支持TCP/IP 协议；15 、发送端可以联接报警探头如门磁或红外探测器；16 、以便实现联动报警；二．系统设计原则在此方案设计中，如下原则贯穿于设计工作中旳所有过程：1 、可靠性原则：监控系统旳可靠性是监控系统具有实用性旳前提。

2 、实时精确旳原则：监控系统旳基本功能就是将被监控对象（如动力设备、机房环境参数、监控系统自身）等发生旳事件在有限旳时间内精确地反应上来。

因此实时性与精确性旳原则贯穿在系统设计旳各个方面。

3 、先进性与实用性相结合旳原则：既要保证系统设计旳先进性，以保护顾客旳投资在五年内保持先进；又要保证系统设计近也许地实用。

我们选用旳设备都是通过实践检查旳成熟产品，同步还要顾及系统旳总体成本以及实际旳气候、地理条件。

4 、灵活扩展原则：为了使既有旳系统在未来可以得到充足旳运用，既有旳投资在未来不被挥霍，这就需要系统有充足旳、灵活旳适应能力和可扩展旳能力。

以便于系统未来旳扩容与升级。

5 、便于维护原则：这是为系统在使用过程中旳实际需要考虑旳。

分析无人变电站的安防监控系统解决方案第一部分：安防监控系统概述
安防监控系统是一种用于确保物业和人员安全的系统，是安全防范、
预警和应变的重要技术手段。

安防监控系统可以对外界环境进行实时监控，及时发现并处理可能出现的安全隐患，保证物业和人员的安全稳定。

无人变电站的安防监控系统是一套特殊场景智能安防系统，它把智能
安防、精细化安全管理等技术应用在变电站的环境，可以有效的保护变电
站的安全，同时能够对变电站的设备进行监督管理，保证变电站的安全运行。

第二部分：安防监控系统布局
无人变电站的安防监控系统布局分为外墙摄像、入侵报警及报警处理、访客管理及记录、室内摄像及记录、施工或者维护人员预约及记录、客户
端查看及报警处理以及中央管理系统等等。

（1）外观摄像：对变电站的外部环境进行实时监控，可以进行全方位、持续的摄像记录，及时发现可能存在的安全隐患，保证安全。

（2）入侵报警：可以检测变电站的空中和地上的入侵情况，并对发
现的入侵活动及时发出报警。

（3）访客管理：对进入变电站的访客进行实名认证，实施识别刷卡
登记等管理措施，保证变电站的安保秩序。

无人值守变电站遥视系统解决方案一、引言无人值守变电站是指在没有人员常驻的情况下，通过远程监控和控制系统对变电站进行实时监测和操作。

为了实现对变电站的全面监控和管理，需要搭建一套高效可靠的遥视系统。

本文将详细介绍无人值守变电站遥视系统的解决方案。

二、系统概述无人值守变电站遥视系统主要由摄像头、视频传输设备、监控中心和相关软件组成。

摄像头用于采集变电站内外的实时图象，视频传输设备负责将图象传输到监控中心，监控中心通过相关软件进行图象处理和管理。

三、系统功能1. 实时监控：系统能够实时监控变电站内外的各个区域，包括变压器、开关设备、电缆等，及时发现异常情况。

2. 远程操作：监控中心可以通过系统远程操作变电站的设备，如开关控制、重启设备等，提高系统的灵便性和效率。

3. 报警功能：系统能够对变电站内的各类异常情况进行实时报警，如温度过高、电流异常等，及时采取措施避免事故发生。

4. 录相存储：系统能够将监控到的视频进行录相存储，方便后期查看和分析。

四、系统架构无人值守变电站遥视系统的架构分为前端和后端两部份。

1. 前端前端主要包括摄像头和视频传输设备。

摄像头安装在变电站内外的关键位置，通过网络将图象传输给视频传输设备。

摄像头需要具备高清晰度、夜视、防水等功能，以适应各种环境条件。

2. 后端后端主要包括监控中心和相关软件。

监控中心是系统的核心，负责接收并处理摄像头传输的图象，同时提供远程操作和报警功能。

相关软件用于图象处理、存储和管理，可以对图象进行分析和检索。

五、系统特点1. 高可靠性：系统采用双机热备份和冗余存储技术，确保系统的稳定运行和数据安全。

2. 高效性：系统能够实现实时监控和远程操作，提高变电站的运行效率和管理水平。

3. 扩展性：系统支持多摄像头接入，可以根据需要灵便扩展摄像头数量和监控范围。

4. 易用性：系统界面友好，操作简单，用户可以快速上手使用。

六、系统应用无人值守变电站遥视系统适合于各类变电站，包括高压变电站、中压变电站和低压变电站。

无人值守变电站监控方案一、项目概述随着计算机技术和网络通信技术的快速发展，数字化技术在安防领域的应用越来越广泛，特别是在银行、电信、电力、水利等国家重要部门，联网监控网络已基本形成。

传统的视频监控系统受技术发展的局限，只能进行现场监视，简单的报警信息传输，不能远距离传输视频信号，对于前端具体状况的了解、事件的确认是非常困难的，无形中降低了系统的稳定性和安全性，而对于银行、电信、电力等具有大量无人值守点的行业来说，远程、实时的监控是行业系统安全运作必备的前提条件。

如何将远程的监视、遥控、防盗、消防和报警联网系统有机的结合起来，做到既可以远程的监视、遥控和图像的传输，又具备环境的整体监控，并且具有通常联网报警网络的功能，并且投入费用合理，能够更加有效地预防、打击犯罪，保障财产安全，确保系统运行稳定，将安全防范技术提高到一个新的水平，这已经成为当前监控行业发展的主要方向。

如今采用最新的计算机、通讯、图像处理等方面的技术，通过无线网络、宽带网络或其他网络可为实现环境监控、联网报警、远程情况处理及远程图像监控提供高效可行的解决方案。

无人值守变电站监控系统主要用于电力企业总控中心对下属多个变电站的运行状况进行实时监视、遥控和记录。

一、项目需求分析—无人变电站多数平时无人值守，且所有设备都必须能适应环境的变化。

—变电站通常安装有重要且贵重的设备，它运作的正常与否直接关系到企业或整个行业能否正常运作。

—监视系统、环境监控系统、防盗系统、消防系统、报警系统、远程控制系统必须要有机的联动结合，从而提高无人值守或少人值守变电站人员和设备的安全性及便利性。

—无人变电站必须把现场的视频画面、人员进出情况、特定环境的报警信号等数据及时地传回监控中心。

—所有视频数据、环境数据必须远程传输，并且对数据的记录存储要尽量的全面、细致。

—变电站一般都有自己的专用网络，带宽资源比较充足。

—系统的管理采用分级权限，不同的人员具有不同的使用权限。

⽆⼈值守变电站安全监控解决⽅案⽆⼈值守变电站安全监控解决⽅案⾃⽆⼈值守变电站概念提出以来，不同专业的⼈们从不同的⾓度为“⽆⼈值守”这⼀概念努⼒着，安全监控⾏业也不例外，很多⼚家在变电站“四遥”的基础上提出了“遥视”这⼀个概念。

但“遥视”这⼀个概念不能完全覆盖安全监控，变电站安全监控的内涵应该更⼴，它不仅仅涵盖视频监控还应包含环境量的检测以及对视频数据和环境数据所表达内容的分析。

然⽽这些努⼒的⽬的只有⼀个：让我们的“⽆⼈值守”变电站运⾏的更加安全，这也是安全监控的初衷。

现在，智能变电站的建设中也更加突出对变电站的安全监控，这也是建设“智能坚强电⽹”和有关能源安全的⼀个组成部分。

系统特点监控对象类型复杂多样在变电站中为了安全⽬的需要监控的对象类型较多，包括⼈、物和环境。

设备和建筑物就其监控⽽⾔最⼤的特点是“它们是固定的”，⼈⼤部分时间内是活动的，⼯具有时候是动的。

根据这个特点在视频上处理会采⽤不同的技术。

1、对⼈的监控虽然变电站是“⽆⼈值守”的，但总要有⼯作⼈员去巡检、安检、维修或施⼯等正常的⼯作，另外还有不请⾃来盗贼和恐怖分⼦，这都需要对“⼈”这个活动的⽬标进⾏监控。

对⼯作⼈员的监控主要是防⽌误操作、误⼊区域和其他不规范的⾏为。

对盗贼主要是防盗、防⼈为破坏。

2、对物的监控被监控的物主要包括站内设备、建筑物、⼯具等，设备的监控主要是从安全运⾏和其表观⽅⾯进⾏，⽐如运⾏是否正常，外观是否完好、有⽆破损等;对建筑物的监控主要⽤于防盗，门窗围墙是否有安全漏洞，是否有翻越⾮法⼊侵等。

3、对环境的监控与环境有关的监控主要包括⾃然环境中的风、霜、雪、⾬、雷电以及建筑物内的⽓体。

有关的量包括环境温度、湿度，风向风速等。

这部分监控主要起到预防作⽤，监控如雷⾬⼤风、台风、龙卷风、冰雹等恶劣天⽓给室外设备可能造成的危害。

建筑物内的⽓体颜⾊变化、是否有害、温湿度是否正常等。

监控环境相对恶劣由于变电站的选址要求，变电站多数建在荒郊野外，所处的雷击、电晕、噪⾳、电磁场⼲扰等复杂环境，对监控设施要求较⾼，尤其是⾼压场地，对摄像机等核⼼设备的电磁兼容性要求很⾼，有的设备EMC指标要满⾜《远动终端设备》GB/T13729-2002规定中4级的要求。

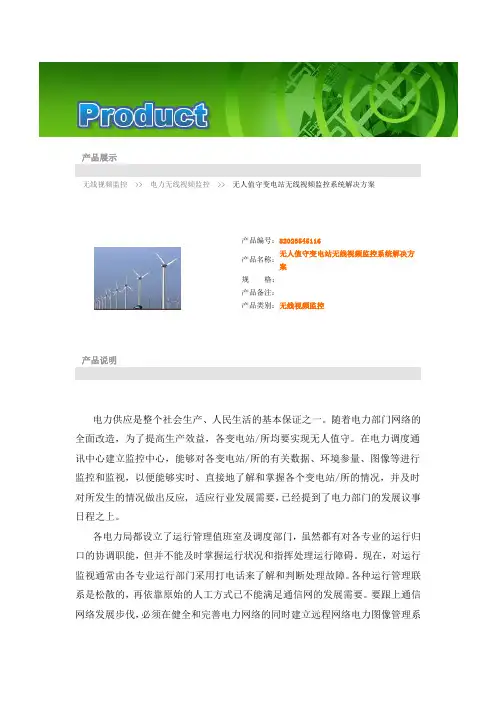

产品展示无线视频监控 >> 电力无线视频监控 >> 无人值守变电站无线视频监控系统解决方案产品编号：82023545116产品名称：无人值守变电站无线视频监控系统解决方案规格：产品备注：产品类别：无线视频监控产品说明电力供应是整个社会生产、人民生活的基本保证之一。

随着电力部门网络的全面改造，为了提高生产效益，各变电站/所均要实现无人值守。

在电力调度通讯中心建立监控中心，能够对各变电站/所的有关数据、环境参量、图像等进行监控和监视，以便能够实时、直接地了解和掌握各个变电站/所的情况，并及时对所发生的情况做出反应, 适应行业发展需要，已经提到了电力部门的发展议事日程之上。

各电力局都设立了运行管理值班室及调度部门，虽然都有对各专业的运行归口的协调职能，但并不能及时掌握运行状况和指挥处理运行障碍。

现在，对运行监视通常由各专业运行部门采用打电话来了解和判断处理故障。

各种运行管理联系是松散的，再依靠原始的人工方式已不能满足通信网的发展需要。

要跟上通信网络发展步伐，必须在健全和完善电力网络的同时建立远程网络电力图像管理系统。

远程网络电力图像管理系统将变电站的视频、音频等实时数据由变电站前端的设备采集编码，并将编码后的数据通过无线网络传输到监控中心。

监控中心接到编码后的视频、音频数据，并进行集中统一的监视控制，存储和管理。

各地电力运维部门都必须加强对变电站的维护管理，以确保电网的安全。

目前各地无人/少人值守机房的管理存在以下几个特点：1、机房分布于城乡各处，采用传统的人工巡检的方式已经不能适应电力网业务迅速发展的需求；2、缺少专业的维护人员，维护人员的水平参差不齐。

维护人员无法及时了解远程微波站的设备运行状态以及机房环境，无法及时排除设备的故障；3、高山基站的安全无法及时保证。

由于机房分布广，周围环境复杂且无人值守，机房的安全问题就显得比较突出，必须解决防火、防盗、防水等安全问题，保障设备的运行安全。

智能配电房综合监控系统摘要：智能配电房是智能配网的重要组成部分，而智能配电房的可靠运行离不开智能化综合监控系统的支撑。

配电房的智能化全面升级，不仅需要实现生产系统的全面升级，还需实现辅助系统的全面升级。

智能配电房综合监控系统针对供电公司配电站所等关键节点实际运行管理中存在的安全隐患进行实时、高效的监测和管理而研制的新型产品。

关键词：配电房运维；智能灯光控制；配电房电子围栏；智能配电监控终端；配电房除湿改造；非法侵入报警；SF6气体泄漏报警；水浸报警；电缆测温；开关柜内测温；电缆沟漏水监测一、配电房当前现状近年来，随着电力部门配电网络的大规模改造，配电线路及设备、用电量大量增加，各种配电房的故障(电缆发热、浸水等)不能被及时发现。

同时随着社会经济和科学技术的飞速发展，人们对安全技术防范的要求也越来越高。

为了及时发现事故隐患，避免造成重大设备及电网事故，影响正常生产，采用高科技手段预防和制止各种环境或人为引发的事故将会成为配电网安全防范领域的发展方向。

二、智能配电房综合监控系统概述电科恒钛根据配电房实际情况，结合多年的变电站和开闭所的运行管理的经验，采用Tip3000核心技术平台和HT500系列智能监控终端，实现了“智能配电房综合监控系统”。

该系统是针对供电公司配电站所等关键节点实际运行管理中存在的安全隐患进行实时、高效的监测和管理而研制的新型产品，系统集成了轨道巡检机器人、视频监控、开关柜局放监测、门禁监控、火灾报警、安防报警、SF6气体泄漏报警、水浸报警、电缆测温、开关柜内测温、电压电流检测等环境与安全监控控制功能，可大大减少运维人员的巡视工作量，有效防范自然灾害和非法入侵造成的破坏，实现配电自动化“遥测、遥信、遥控”，对提高配电安全生产管理水平具有重大意义。

适用于：变电站、配电房、开闭所、临街变、箱变、环网箱等多种配电设施，采用模块化架构，提供单装置和组屏式安装以适应场地空间，功能亦可根据实际需求进行选配。
