自动控制系统试题

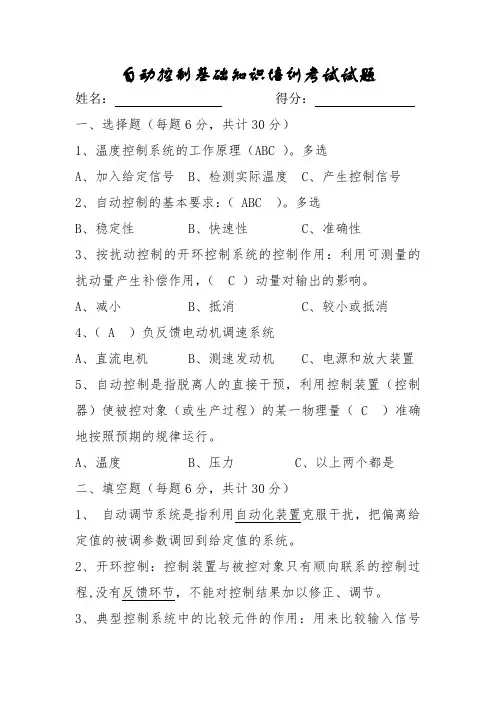

自动控制基础知识培训考试试题
姓名：得分：
一、选择题（每题6分，共计30分）
1、温度控制系统的工作原理（ABC ）。

多选
A、加入给定信号
B、检测实际温度
C、产生控制信号
2、自动控制的基本要求：（ ABC ）。

多选
B、稳定性 B、快速性
C、准确性
3、按扰动控制的开环控制系统的控制作用：利用可测量的扰动量产生补偿作用，（ C ）动量对输出的影响。

A、减小
B、抵消
C、较小或抵消
4、（ A ）负反馈电动机调速系统
A、直流电机
B、测速发动机
C、电源和放大装置
5、自动控制是指脱离人的直接干预，利用控制装置（控制器）使被控对象（或生产过程）的某一物理量（ C ）准确地按照预期的规律运行。

A、温度
B、压力
C、以上两个都是
二、填空题（每题6分，共计30分）
1、自动调节系统是指利用自动化装置克服干扰，把偏离给定值的被调参数调回到给定值的系统。

2、开环控制：控制装置与被控对象只有顺向联系的控制过程,没有反馈环节，不能对控制结果加以修正、调节。

3、典型控制系统中的比较元件的作用：用来比较输入信号
与反馈信号。

4
、自动控制系统的特性：线性、非线性、离散。

5、自动控制系统的性能评价：动态性能、稳态性能
三、简答题（每题20分，共计40分。

）
1、请简要画出调速系统结构图。

2、请简要画出反馈控制系统方框图。

输入量控制器执行器被控
对象
输出量变送器
e。

一、填空题（每空 1 分，共15分）1、反馈控制又称偏差控制，其控制作用是通过给定值与反馈量的差值进行的。

2、复合控制有两种基本形式：即按输入的前馈复合控制和按扰动的前馈复合控制。

3、两个传递函数分别为G 1(s)与G 2(s)的环节，以并联方式连接，其等效传递函数为()G s ，则G(s)为G1(s)+G2(s)（用G 1(s)与G 2(s) 表示）。

4、典型二阶系统极点分布如图1所示，则无阻尼自然频率=nω，阻尼比=ξ，0.7072= 该系统的特征方程为2220s s ++= ，该系统的单位阶跃响应曲线为衰减振荡。

5、若某系统的单位脉冲响应为0.20.5()105t t g t e e --=+，则该系统的传递函数G(s)为1050.20.5s s s s+++。

6、根轨迹起始于开环极点，终止于开环零点。

7、设某最小相位系统的相频特性为101()()90()tg tg T ϕωτωω--=--，则该系统的开环传递函数为(1)(1)K s s Ts τ++。

8、PI 控制器的输入－输出关系的时域表达式是1()[()()]p u t K e t e t dt T =+⎰， 其相应的传递函数为1[1]p K Ts +，由于积分环节的引入，可以改善系统的稳态性能。

1、在水箱水温控制系统中，受控对象为水箱，被控量为水温。

2、自动控制系统有两种基本控制方式，当控制装置与受控对象之间只有顺向作用而无反向联系时，称为开环控制系统；当控制装置与受控对象之间不但有顺向作用而且还有反向联系时，称为闭环控制系统；含有测速发电机的电动机速度控制系统，属于闭环控制系统。

3、稳定是对控制系统最基本的要求，若一个控制系统的响应曲线为衰减振荡，则该系统稳定。

判断一个闭环线性控制系统是否稳定，在时域分析中采用劳斯判据；在频域分析中采用奈奎斯特判据。

4、传递函数是指在零初始条件下、线性定常控制系统的输出拉氏变换与输入拉氏变换之比。

自动控制原理考试复习题整理1.开环、闭环系统的最主要区别是（）。

A．反馈 B．输入信号C．被控对象 D．干扰参考答案：A2.下图所示系统属于（）。

A．恒值控制系统 B．开环系统C．程序控制系统 D．随动系统参考答案：D3.系统采用负反馈形式连接后，则 ( )。

A．一定能使闭环系统稳定B．系统动态性能一定会提高C．一定能使干扰引起的误差逐渐减小，最后完全消除D．需要调整系统的结构参数，才能改善系统性能参考答案：D4.直接对对象进行操作的元件称为（）。

A．比较元件 B．给定元件C．执行元件 D．放大元件参考答案：C5.如果被调量随着给定量的变化而变化，这种控制系统叫（）。

A.恒值调节系统B.随动系统C.连续控制系统D.数字控制系统参考答案：B6.随动系统对（）要求较高。

A.快速性B.稳定性C.准确性D.振荡次数参考答案：A7.主要用于产生输入信号的元件称为（）A.比较元件B.给定元件C.反馈元件D.放大元件参考答案：B8.自动控制系统的主要特征是（）。

A．在结构上具有反馈装置并按负反馈组成系统，以求得偏差信号B．由偏差产生控制作用以便纠正偏差C．控制的目的是减少或消除偏差D．系统开环参考答案：ABC9.自动控制系统按输入信号特征可分为（）。

A．恒值控制系统 B．程序控制系统C．线性系统 D．随动系统参考答案：ABD10.自动控制系统按描述元件的动态方程分（）。

A．随动系统 B．恒值控制系统C．线性系统 D．非线性系统参考答案：CD11.自动控制系统的基本要求（）。

A．稳定性 B．快速性C．准确性 D．安全性参考答案：ABC12.人工控制与自动控制系统最大的区别在于控制过程中是否有人参与。

（）参考答案：√第二章控制系统的教学模型1.下图所示电路的微分方程是（）。

A．B．C．D．参考答案：A2.下图所示电路的传递函数是（）。

A．B．C．D．参考答案：A3.关于传递函数，错误的说法是（）。

A 传递函数只适用于线性定常系统；B 传递函数不仅取决于系统的结构参数，给定输入和扰动对传递函数也有影响；C 传递函数一般是为复变量s的真分式；D 闭环传递函数的极点决定了系统的稳定性。

自动控制试题及答案一、选择题1. 自动控制系统的基本组成包括以下哪些部分？A. 传感器B. 执行器C. 控制器D. 所有以上选项答案：D2. 闭环控制系统与开环控制系统的主要区别是什么？A. 闭环系统有反馈环节B. 开环系统有反馈环节C. 闭环系统没有传感器D. 两者没有区别答案：A二、填空题1. PID控制器中的P代表______，I代表______，D代表______。

答案：比例（Proportional）、积分（Integral）、微分（Derivative）2. 一个控制系统的开环传递函数为G(s)，闭环传递函数为H(s)，则闭环系统的反馈增益为______。

答案：1+G(s)H(s)三、简答题1. 简述自动控制系统的稳定性条件。

答案：自动控制系统的稳定性条件通常包括：系统的所有闭环极点都位于s平面的左半部，即实部小于零；系统没有纯虚数的极点；系统没有不稳定的零点。

2. 说明什么是系统的时间响应，并给出常见的时间响应类型。

答案：系统的时间响应是指系统在输入信号作用下，输出信号随时间变化的过程。

常见的时间响应类型包括：阶跃响应、斜坡响应、抛物线响应等。

四、计算题1. 已知一个二阶系统的开环传递函数为G(s) = ωn^2 / (s^2 +2ζωn s + ωn^2)，其中ωn = 10 rad/s，ζ = 0.5。

求系统的单位阶跃响应。

答案：根据给定的开环传递函数，可以计算出系统的单位阶跃响应。

首先，确定系统的自然频率ωn和阻尼比ζ。

然后，利用标准二阶系统的时间响应公式，计算出系统的过冲、延迟时间、上升时间和稳态误差等性能指标。

五、论述题1. 论述PID控制器设计的基本步骤及其在实际工程中的应用。

答案：PID控制器设计的基本步骤包括：确定控制目标和性能指标、选择合适的控制规律、调整比例、积分和微分参数、进行仿真验证和实际调试。

在实际工程中，PID控制器广泛应用于温度控制、速度控制、位置控制等领域，因其结构简单、易于实现和调整而得到广泛应用。

自动控制系统考试试题一、选择题（每题 3 分，共 30 分）1、自动控制系统中，反馈的作用是（）A 消除偏差B 减小偏差C 增大偏差D 维持偏差2、以下属于随动控制系统的是（）A 恒温控制系统B 液位控制系统C 雷达跟踪系统D 压力控制系统3、系统的开环传递函数为 G(s)H(s) ＝ K ／（s(s ＋ 1)），则其型别为（）A 0 型B I 型C II 型D III 型4、对于一个稳定的系统，其相角裕度应该（）A 大于 0B 小于 0C 等于 0D 不确定5、根轨迹的分支数等于（）A 开环极点的个数B 开环零点的个数C 开环极点数与零点数之差D 开环极点数与零点数之和6、频率特性的对数幅频特性图中，纵坐标表示（）A 幅值B 幅值的对数C 相角D 频率7、下列哪种校正方式可以提高系统的稳态精度（）A 超前校正B 滞后校正C 滞后超前校正D 都不能8、采样系统中，采样周期 T 越大，则（）A 系统稳定性越好B 系统稳定性越差C 对系统稳定性无影响D 不确定9、离散系统的脉冲传递函数定义为（）A 输出脉冲序列与输入脉冲序列之比B 输出采样信号与输入采样信号之比C 输出离散信号与输入离散信号之比D 以上都不对10、状态空间表达式中，状态变量的个数等于（）A 系统的阶数B 系统的输入量个数C 系统的输出量个数D 系统的零极点个数二、填空题（每题 3 分，共 30 分）1、自动控制系统由_____、＿____、＿____、＿____和_____五部分组成。

2、控制系统的性能指标通常包括_____、＿____、＿____、＿____和_____。

3、线性系统稳定的充分必要条件是其闭环特征根都具有_____。

4、根轨迹起始于_____，终止于_____。

5、频率特性可以由_____、＿____和_____三种图形来表示。

6、系统的校正方式包括_____、＿____和_____。

7、采样定理指出，采样频率必须大于信号最高频率的_____倍。

自动控制试题及答案一、单项选择题（每题2分，共20分）1. 自动控制系统中，开环系统与闭环系统的主要区别在于（）。

A. 是否存在反馈B. 控制器的类型C. 系统的稳定性D. 系统的响应速度答案：A2. 在控制系统中，稳态误差是指（）。

A. 系统达到稳态时的输出值B. 系统达到稳态时的输入值C. 系统达到稳态时的输出与期望输出之间的差值D. 系统达到稳态时的输入与期望输入之间的差值答案：C3. PID控制器中的“P”代表（）。

A. 比例B. 积分C. 微分D. 前馈答案：A4. 一个系统如果其传递函数为G(s)=1/(s+1)，则该系统的类型是（）。

A. 零型B. 一型C. 二型D. 三型答案：B5. 在控制系统中，超调量是指（）。

A. 系统响应超过稳态值的最大值B. 系统响应超过稳态值的最小值C. 系统响应达到稳态值的时间D. 系统响应达到稳态值的速率答案：A6. 一个系统如果其开环传递函数为G(s)H(s)=K/(s^2+2s+1)，则该系统的开环截止频率为（）。

A. 1B. 2C. √2D. √3答案：A7. 根据奈奎斯特判据，如果一个系统的奈奎斯特曲线围绕(-1,j0)点顺时针旋转（）圈，则系统是稳定的。

A. 0B. 1C. 2D. 3答案：A8. 在控制系统中，如果一个系统对一个阶跃输入的响应是指数衰减的，则该系统是（）。

A. 稳定的B. 不稳定的C. 临界稳定的D. 临界不稳定的答案：A9. 一个系统如果其传递函数为G(s)=1/(s(s+2))，则该系统的零点为（）。

A. 0B. -2C. 0, -2D. 0, 2答案：C10. 在控制系统中，如果系统对一个单位阶跃输入的响应是单调的，则该系统（）。

A. 一定是稳定的B. 一定是不稳定的C. 可能是稳定的，也可能是不稳定的D. 无法判断答案：A二、多项选择题（每题3分，共15分）1. 下列哪些因素会影响系统的稳定性（）。

A. 控制器的增益B. 系统的结构C. 反馈的类型D. 系统的初始条件答案：ABC2. 在控制系统中，下列哪些方法可以用来减少系统的超调量（）。

自动控制理论试题及答案一、选择题1. 在自动控制系统中，调节器的作用是：A. 检测被控对象的信息并传递给控制器B. 把控制器的输出信号转化为执行机构的动作C. 对系统进行建模和参数辨识D. 对系统的稳定性和性能进行分析和设计2. 控制系统中的“控制器”是指：A. 传感器B. 执行机构C. 调节器D. PID调节器3. 在自动控制系统中，反馈环节的作用是：A. 改善系统的鲁棒性B. 提高系统动态性能C. 校正系统的静态误差D. 抑制系统的振荡4. 关于PID控制器的描述，以下哪个是正确的？A. 仅由比例项组成B. 仅由积分项组成C. 仅由微分项组成D. 由比例项、积分项和微分项组成5. 对于一阶惯性环节，其传递函数形式为：A. G(s) = K/(Ts + 1)B. G(s) = K/(sT + 1)C. G(s) = K/(s + T)D. G(s) = K/(s + 1)二、填空题1. 按照惯例，控制系统的输入信号通常表示为______，输出信号通常表示为______。

2. 控制系统的闭环传递函数由开环传递函数和______组成。

3. 控制系统的校正系数是指在单位______条件下，系统输出与输入的______比值。

4. 控制系统的性能指标包括超调量、上升时间、______时间和稳态误差等。

5. 自动控制理论包括频率域分析、______分析和状态空间分析等方法。

三、简答题1. 简述PID控制器的工作原理及基本调节方法。

2. 什么是系统的稳定性？常用的稳定性判据有哪些？3. 请解释闭环控制系统中的超调量、上升时间、峰值时间和调节时间的概念。

4. 什么是系统的校正系数？如何通过调节PID参数来改变系统的校正系数？5. 简述频率域分析法在控制系统分析中的应用，并说明如何绘制Bode图。

四、计算题1. 给定一个PID控制器的传递函数为：Gc(s) = Kp + Ki/s + Kds，试求其闭环传递函数表达式。

1、一阶系统 G(s) = 1Ts + 1 在单位斜坡信号作用下，系统的稳态误差为 。

2、一个反馈系统的特征方程为 s 2 + 2Ks + 5 = 0，若要系统产生临界振荡， 则 K 的取值应为。

3、已知某校正装置的传递函数为 G c( T > 0 )，若要将此装置作为4、自动控制系统是由控制器和 组成。

5、梅逊公式主要用来 。

6、一阶系统 G(s)=的放大系数 K 愈小，则系统的输出响应的稳态值7、二阶欠阻尼系统的性能指标中只与阻尼比有关的是8、在用实验法求取系统的幅频特性时，一般是通过改变输入信号的 来求得输出信号的幅值。

A.相位B.频率C.稳定裕量D. 时间常数 9、直接对控制对象进行操作的元件称为 元件10、某典型环节的传递函数是 G (s ) =，则该环节是环节二、单项选择题(每题1.5分，共15分)。

得分| | 阅卷人| 1、开环控制系统的的特征是没有( )A.执行环节B.给定环节C.反馈环节D.放大环节2、主要用来产生偏差的元件称为()A. 比较元件B.给定元件C.反馈元件D.放大元件3、某系统的传递函数是 G(s) =e -Ts ，则该可看成由( )环节串联而成。

A. 比例、延时B.惯性、导前C.惯性、延时D.惯性、比例 4、已知 F (s) =，其原函数的终值 t f()wt ) = ( )A.0B. ∞C.0.75D.3 5、在信号流图中，在支路上标明的是( )A.输入B. 引出点C. 比较点D.传递函数 6、设一阶系统的传递函数是 G(s) =，且容许误差为 2%，则其调整时间为( )A.1B.1.5C.2D.3 7 、 惯性环节和积分环节的频率特性在( )上相等。

A. 幅频特性的斜率B.最小幅值C.相位变化率D.穿越频率 8、若保持二阶系统的 ζ 不变，提高 ωn ，则可以( )A.提高上升时间和峰值时间B.减少上升时间和峰值时间C.提高上升时间和调整时间D.减少上升时间和超调量9、二阶欠阻尼系统的有阻尼固有频率 ωd 、无阻尼固有频率 ωn 和谐振频率 ωr 比较( ) A. ωr ＞ωd ＞ωn B.ωr ＞ωn ＞ωd C.ωn ＞ωr ＞ωd D.ωn ＞ωd ＞ωr 10、根据系统的特征方程 D(s) = 3s 3 + s 2 - 3s + 5 = 0 ，可以判断系统为( )A.稳定B.不稳定C.临界稳定D.稳定性不确定三、判断题(每题 1.5 分，共 15 分)。

《自动控制原理与系统》模拟试题一．单项选择题（本大题共10小题，每小题2分，共20分） 1．下列系统中属于开环控制系统的是： 【 D 】A.电炉箱恒温控制系统B.雷达跟踪系统C.水位控制系统D.普通数控加工系统2．函数st te t f --=2)(的拉氏变换式为： 【 A 】A.2)5(12+-s s B.2)5(12--s sC.5212--e s sD.2)5(11++s s 3．某单位负反馈系统在单位阶跃信号作用下的系统稳态误差0=ss e ，则： 【 B 】 A.意味着该系统是一个0型系统B.意味着该系统的输出信号的稳态值为1C.意味着该系统没有输出信号D.意味着该系统具有比较高的开环增益4．偏差信号是指： 【 C 】 A.输入信号与希望信号之差 B.输出量的实际值与希望值之差 C.输入信号与主反馈信号之差 D.输出量实际值与主反馈信号之差 5．当∞→ω时比例微分环节的相位是：【 A 】 A. 90 B. 90-C. 45D. 45-6．已知某闭环系统的开环传递函数为)2(2.0)()(2+=s s s H s G ，则当0=ω时，该系统的Nyquist 曲线的相位角=ϕ 【 B 】 A. 0 B. 180-C. 270-D. 135-7．已知某环节的开环传递函数为Ts s G 1)(=，则该环节在Bode 图上，其幅频特性曲线穿越 dB 0线的频率为： 【 C 】 A. 1 B. T C. T 1 D. T 18．函数⎰=tdt t f 221)(的拉氏变换式为：【 B 】 A. 21s B. 31sC. 22sD. 32s 9．两个单位负反馈系统，其前向通道的传递函数分别为s s G 1)(1=和ss G 21)(2=，则其相应的穿越频率1c ω和2c ω满足： 【 C 】 A. 21c c ωω< B. 21c c ωω=C. 21c c ωω>D. 21c c ωω≠10．某放大器的增益为-20dB ，则该放大器的输出信号为输入信号的： 【 C 】 A. 20- B. 10 C. 1.0 D. 01.0 二．填空题（本大题共5小题，每小题2分，共10分）11．一阶系统11)(+=Ts s G 在单位斜坡信号作用下，系统的稳态误差为 T 。

自动控制理论试题及答案1. 什么是自动控制系统？请简述其基本组成。

2. 解释开环控制系统和闭环控制系统的区别。

3. 什么是PID控制器？简述其组成部分及其作用。

4. 描述系统稳定性的概念，并给出判断系统稳定性的方法。

5. 简述拉普拉斯变换在控制系统分析中的作用。

6. 什么是传递函数？如何从系统的微分方程得到传递函数？7. 解释什么是根轨迹法，并简述其在控制系统设计中的应用。

8. 什么是频率响应分析？它在控制系统设计中有何重要性？9. 描述Bode图的构成，并解释其在控制系统分析中的作用。

10. 什么是控制系统的超调量和调节时间？如何通过设计减小它们？答案1. 自动控制系统是一种能够根据输入信号自动调整其输出以满足预定目标的系统。

它通常由传感器、控制器、执行器和被控对象组成。

2. 开环控制系统是指系统输出不反馈到输入端的系统，而闭环控制系统则是指系统输出通过反馈回路影响输入信号的系统。

闭环系统能够根据输出与期望值之间的偏差自动调整，以达到更好的控制效果。

3. PID控制器是一种常见的控制器，由比例（P）、积分（I）和微分（D）三个部分组成。

比例部分根据偏差的大小进行调节，积分部分消除稳态误差，微分部分则可以预测偏差的变化趋势，从而提前做出调整。

4. 系统稳定性是指系统在受到扰动后能够恢复到稳定状态的能力。

判断系统稳定性的方法有多种，如劳斯-赫尔维茨判据、奈奎斯特判据等。

5. 拉普拉斯变换是一种数学变换，它将时间域的信号转换为复频域的表达式，便于控制系统的分析和设计。

6. 传递函数是描述线性时不变系统输入和输出之间关系的数学表达式。

通过拉普拉斯变换，可以从系统的微分方程得到传递函数。

7. 根轨迹法是一种图形化的方法，用于分析系统参数变化时系统稳定性的变化。

它可以帮助设计者选择适当的参数，以确保系统的稳定性和性能。

8. 频率响应分析是一种分析系统在不同频率下响应特性的方法。

它对于理解系统的动态行为和设计高性能的控制系统至关重要。

1自动控制（没有人直接参与），利用（外加的设备或装置），（机器、设备或生产过程的某个工作状态或参数）自动地按照预定的规律运行。

控制系统的基本要求是（稳定性）、（快速性）、（准确性）2在随动系统中，系统分析和设计的重点是研究被控量跟随的（快速性）和（准确性）。

3、人的一切活动现反馈控制的原理，负反馈控制原理（按偏差控制）的原理，闭环负反馈控制原理的精髓是（利用误差消除误差）。

4、经典控制理论常用的分析方法主要有（时域分析法）、（根轨迹分析法）、（频域分析法）三种。

5、自动控制系统基本控制方式有：（开环控制）、（闭环反馈控制）和（复合控制）。

6、按输入量变化规律来看，自动控制系统可分为（恒值控制系统）、（随动系统）和（程序控制系统）。

7、线性定常控制系统的传递函数是零初始条件下，（输出变量）与（输入变量）的拉氏变换之比。

8、组成控制系统结构图的四种基本单元主要包括（信号线）、（引出点）、（比较点）和（方框）。

11、在欠阻尼（10<<ξ）二阶系统中，阻尼比越小，超调量越（大）调节时间越（长） 12、已知某单位反馈系统的开环传递函数为)12)(11.0(50)(++=s s s s G ，则其静态位置误差系数p K =（∞）、静态速度误差系数v K =（50）、静态加速度误差系数a K =（0）。

13、改善二阶系统性能的方法主要有（比例—微分控制）和（测速反馈控制）。

14、组成控制系统结构图的四种基本单元主要包括（信号线）、（引出点）、（比较点）和（方框）。

15、一个线性定常控制系统稳定的充分必要条件是（闭环极点均严格位于s 左半平面）。

16、影响系统稳态误差的因素有：（系统型别）、（开环增益）和（输入信号的形式和幅值）。

17、在斜坡函数的输入作用下，（0）型系统的稳态误差为无穷大；（Ⅱ）型系统的稳态误差为零。

18、根轨迹起于系统开环（极点），终于系统开环（零点）。

19、线性系统的频率特性包括（幅频特性）与（相频特性） 20、已知系统开环传递函数为ss G 10)(=，当频率为2 rad/s 时，则该系统的频率特性为（905-∠）。

⾃动控制系统试题⼀、选择题1. 带有⽐例调节器的单闭环直流调速系统，如果转速的反馈值与给定值相等，则调节器的输出为（A ）A、零；B、⼤于零的定值C、⼩于零的定值；D、保持原先的值不变1、⽆静差单闭环调速系统，稳态时，转速的给定值与反馈值相同，此时调节器的输出（D ）。

A、为0B、正向逐渐增⼤C、负向逐渐增⼤D、保持恒定终值不变1、下列关于转速反馈闭环调速系统反馈控制基本规律的叙述中，错误的是A、只⽤⽐例放⼤器的反馈控制系统，其被调量仍是有静差的B、反馈控制系统可以抑制不被反馈环节包围的前向通道上的扰动C、反馈控制系统的作⽤是：抵抗扰动、服从给定D、系统的精度依赖于给定和反馈检测的精度3. ⽆静差调速系统的PI调节器中P部份的作⽤是（D ）A、消除稳态误差；B、不能消除稳态误差也不能加快动态响应C、既消除稳态误差⼜加快动态响应；D、加快动态响应4．转速电流双闭环调速系统中的两个调速器通常采⽤的控制⽅式是( B ) A．PID B．PI C．P D．PD4、双闭环调速系统在稳定运⾏时，控制电压Uct的⼤⼩取决于（C ）。

A、IdlB、nC、n和IdlD、α和β4．双闭环调速系统中，在恒流升速阶段时，两个调节器的状态是( A )A. ASR饱和、ACR不饱和B. ACR饱和、ASR不饱和C. ASR和ACR都饱和D. ACR和ASR都不饱和B、电流上升阶段C、恒流升速阶段D、电流下降阶段4、下列不属于双闭环直流调速系统启动过程特点的是A、饱和⾮线性控制B、转速超调C、准时间最优控制D、饱和线性控制4、转速、电流双闭环调速系统起动时，转速调节器处于 B 。

A、调节状态B、饱和状态C、截⽌状态4、转速、电流双闭环调速系统，在系统过载或堵转时，转速调节器处于 A 。

A、饱和状态B、调节状态C、截⽌状态6、调速系统的调速范围和静差率这两个指标 B 。

A、互不相关B、相互制约C、相互补充7．静差率和机械特性的硬度有关，当理想空载转速⼀定时，特性越硬，则静差率( A ) A．越⼩B．越⼤C．不变 D．不确定7、采⽤⽐例积分调节器的闭环调速系统⼀定属于A、⽆静差调速系统B、有静差调速系统C、双闭环调速系统D、交流调速系统8、⽆静差调速系统的调节原理是 B 。

自动控制系统试题库(改)(总15页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除一、填空题1、直流调速的种类有：改变电枢电压、电枢串电阻、弱磁调速。

2、实现无静差调速，则需要在控制电路中包含有积分环节。

3、比例调节器的输出量完全取决输入量。

4、多环控制系统的校正步骤为：先校正环。

校正好后，并通过适当的等效变换、简化处理，再校正环。

5、典型Ⅰ型系统中，若以快速性为主，则宜取ζ= ，若以稳定性为主，则宜取ζ= 。

6、α=β配合控制的有环流可逆调速系统中存在的是环流。

7、两组晶闸管装置组成的可逆线路有两种接线方式为和。

8、直流电动机有两个独立的电路：电枢回路与励磁回路。

9、积分环节的输出量取决于积分环节的大小。

10、比例—积分调节器兼顾了系统的快速性和实现无静差的两个方面的要求，因此在自动控制系统中获得广泛的应用。

11、根据转速方向和它与电磁转矩间的关系，可分成四种工作状态：正向运行、正向制动、反向运行、反向制动。

12、双闭环调速系统的两个调节器一般采用调节器，实行联接。

13、采用比例调节器的调速系统，依靠系统的与的偏差进行工作，是一种有静差的调速系统。

14、自动调速指的是：由转速负反馈自动调节转速。

15、最大超调量是输出量与稳态值的最大偏差与稳态值之比。

17、有静差调速系统，其自动调节作用只能尽量减少系统的静差，而不能完全消除静差。

18、积分环节的输出量，取决于输入量对时间的累积过程。

19、反向运行的情况与正向运行相类似，只是由反组取代了正组。

电压、电流、转矩与正向运行相反。

20、反馈控制的一般规律是：要想维持某一被控量不变或少受内部和外部干扰的影响，只要引入该量的__反馈量__与__给定量__进行比较，用它们的___偏差__进行控制，组成__________即可。

21．直流电动机调压可获得调速，直流电动机调励磁可获得调速。

22．双闭环调速系统在稳定时，控制电压Ｕct的大小取决于。

试题四一、填空题（每空 1 分，共15分）1、对于自动控制系统的性能要求可以概括为三个方面，即： 快速性 、稳定性 和 准确性 ，其中最基本的要求是 稳定性 。

2、若某单位负反馈控制系统的前向传递函数为()G s ，则该系统的开环传递函数为 G （s ） 。

3、能表达控制系统各变量之间关系的数学表达式或表示方法，叫系统的数学模型，在古典控制理论中系统数学模型有 传递函数 、 结构图 等。

4、判断一个闭环线性控制系统是否稳定，可采用劳斯 判据 、 根轨迹 、 奈奎斯特判据 等方法。

5、设系统的开环传递函数为12(1)(1)Ks T s T s ++，则其开环幅频特性为6、PID控制器的输入－输出关系的时域表达式是()()()()tp p p iK de t m t K e t e t dt K T dtτ=++⎰， 其相应的传递函数为1()(1)C p i G s K s T sτ=++ 。

7、最小相位系统是指 S 右半平面不存在系统的开环极点及开环零点 。

二、选择题（每题 2 分，共20分）1、关于奈氏判据及其辅助函数 F(s)= 1 + G(s)H(s)，错误的说法是 ( A )A 、 F(s)的零点就是开环传递函数的极点B 、 F(s)的极点就是开环传递函数的极点C 、 F(s)的零点数与极点数相同D 、 F(s)的零点就是闭环传递函数的极点 2、已知负反馈系统的开环传递函数为221()6100s G s s s +=++，则该系统的闭环特征方程为( B )。

A 、261000s s ++= B 、 2(6100)(21)0s s s ++++=C 、2610010s s +++= D 、与是否为单位反馈系统有关3、一阶系统的闭环极点越靠近S 平面原点，则 ( D ) 。

A 、准确度越高B 、准确度越低C 、响应速度越快D 、响应速度越慢 4、已知系统的开环传递函数为100(0.11)(5)s s ++，则该系统的开环增益为 ( C )。

《⾃动控制系统》考试试题《⾃动控制系统》考试试题专业：机械设计制造及其⾃动化年级： \试题说明：1.本试卷满分共计100分，考试时间90分钟。

2.本试卷共3页，六个⼤题。

⼀、填空题1、直流电动机的调速⽅案有、和三种。

2、对于改变电枢回路电阻的调速⽅法，当负载⼤⼩不变时，总电阻越⼤，转速就越，通过控制，可使转速上升，实现有级调速。

3、由机械特性⽅程式可知，Φ减⼩，0n 增⼤，特性线的斜率。

4、⽬前调速系统采⽤的主要⽅案是。

5、改变电动机端电压调速的特性曲线是。

6、针对电⼒拖动系统的转速控制要求的调速、稳速的静态性能指标是和。

7、静差率是，⽤表⽰。

8、调速系统静差率指标应以为准。

9、对调速系统，希望转速降n ? 。

10、从n ?的表达式可知，当负载⼀定时，R 阻值越⼩，n ?也就。

11、调速范围⼀定时，n ?⼩则静差率s 也，静差率⼀定时，n ?⼩则调速范围。

12、闭环系统的开环放⼤倍数K 值越⼤，则静特性的硬度越。

13、调速系统的转速检测⼀般采⽤。

14、⽆静差系统多采⽤调节器。

15、单闭环调速系统采⽤PI 调节器可实现转速是⽆静差调节，采⽤可以限制动态过程中的最⼤电流。

16、双闭环调速系统的外环是，内环是。

外环中控制转速的调节器称为，⽤表⽰，内环中控制电流的调节器称为，⽤表⽰。

17、PMW 是的英⽂缩写。

18、⼯程上主要从、、这三⽅⾯对系统性能进⾏分析。

19、稳态误差对调速系统来说就是转速的。

20、典型的跟随过程指的是在系统输出量对的响应过程。

21、描述系统跟随性能的指标是和。

22、描述系统抗扰性的指标是和。

⼆、选择题1、对于变电阻调速，当总电阻R 越⼤，特性线的斜率越，或称之为机械特性越。

A 、⼩，软B 、⼤，硬C 、⼤，软D 、⼩，硬 2、只能在额定转速以上作⼩范围升速调速的⽅案是。

A 、变电阻调速 B 、变励磁磁通调速 C 、变电动机端电压调速 D 、变电流调速 3、⽬前调速系统采⽤的主要⽅案是。

第 1 页一、填空（每空1分，共18分）1．自动控制系统的数学模型有 、 、 、共4种。

2．连续控制系统稳定的充分必要条件是 。

离散控制系统稳定的充分必要条件是 。

3．某统控制系统的微分方程为：dtt dc )(+0.5C(t)=2r(t)。

则该系统的闭环传递函数 Φ(s)= ；该系统超调σ%= ；调节时间t s (Δ=2%)= 。

4．某单位反馈系统G(s)=)402.0)(21.0()5(1002+++s s s s ，则该系统是 阶型系统；其开环放大系数K= 。

5．已知自动控制系统L(ω)曲线为：则该系统开环传递函数G(s)= ；ωC = 。

6．相位滞后校正装置又称为 调节器，其校正作用是 。

7．采样器的作用是 ，某离散控制系统)()1()1()(10210TT e Z Z e Z G -----=（单位反馈T=0.1）当输入r(t)=t 时.该系统稳态误差为 。

二. 1.求：)()(S R S C （10分）R(s)第2页2.求图示系统输出C（Z）的表达式。

（4分）四．反馈校正系统如图所示（12分）求：（1）K f=0时，系统的ξ，ωn和在单位斜坡输入下的稳态误差e ss.（2）若使系统ξ=0.707，k f应取何值？单位斜坡输入下e ss.=？第3页（1）（2）（3）五.已知某系统L（ω）曲线，（12分）（1）写出系统开环传递函数G（s）（2）求其相位裕度γ（3）欲使该系统成为三阶最佳系统.求其K=？，γmax=?六、已知控制系统开环频率特性曲线如图示。

P为开环右极点个数。

г为积分环节个数。

判别系统闭环后的稳定性。

（要求简单写出判别依据）（12第 4 页七、已知控制系统的传递函数为)1005.0)(105.0(10)(0++=s s s G 将其教正为二阶最佳系统，求校正装置的传递函数G 0（S ）。

（12分）一.填空题。

（10分）1.传递函数分母多项式的根，称为系统的2. 微分环节的传递函数为3.并联方框图的等效传递函数等于各并联传递函数之4.单位冲击函数信号的拉氏变换式5.系统开环传递函数中有一个积分环节则该系统为 型系统。

专业班级学号姓名《自动控制系统》试卷B答题纸1. 2. 3.4. 5. . 6. 7二、单项选择题(每题1分，共10 分)1. 2. 3. 4. 5. 6. 7. 8. 9. 10.三、问答题（30分）1.分析比较开环控制和闭环控制的特征，优缺点和和应用场合的不同。

2.系统的稳定性定义是什么？误差和稳态误差的定义是什么？3.时间瞬态响应的性能指标有哪些？它们反映系统哪些方面的性能？四、计算题(50分)1. 系统结构图如下，请化简结构图，求传递函数。

（10分）2．已知线性系统的闭环特征方程为：4s+3s+32s+3s+2=0请用劳斯判据判断系统的稳定性。

（10分）3.已知单位负反馈系统的开环传递函数为：G(s)=Ks(0.5s2+4s+10)求使系统稳定的开环放大系数K的取值范围。

(10分)4．下图是电炉箱的控制系统图。

画出它的原理框图，并说明它的工作原理。

（10分）5.已知R(s)=1/s。

求Kn=1和0.1时系统的稳态误差。

(10分)《自动控制系统》试卷B一、 填空题(每空1 分，共10 分)1. 积分环节的传递函数为 ，惯性环节的传递函数为 。

2. 串联方框图的等效传递函数等于各串联传递函数之3. 单位斜坡信号的拉氏变换式 ，单位抛物线信号的拉氏变换是 。

4. 系统开环传递函数中有两个积分环节则该系统为 型系统。

5. 比例环节的频率特性为 。

6. 在零初始条件下输出量与输入量的拉氏变换之比，称该系统的传递函数。

7. 按信号传递的连续性分类，控制系统可分为两类： ， 。

二、单项选择题(每题1分，共10 分)1. 传递函数反映了系统的动态性能，它与下列哪项因素有关？（ ）。

A.输入信号 B.初始条件 C.系统的结构参数 D.输入信号与初始条件2. 设系统的传递函数为15251)(2++=s s s G ，则系统的阻尼比为（ ）。

A.0.5 B. 1C.0.2D. 1.23. 典型二阶系统的阻尼比ξ=0时，其单位阶跃响应是（ ）。
