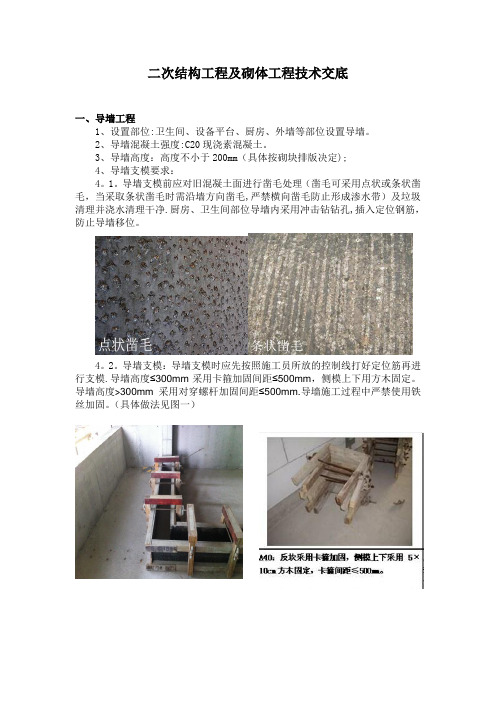

二次结构工程及砌体工程技术交底2
二次结构工程及砌体工程技术交底一、导墙工程1、设置部位:卫生间、设备平台、厨房、外墙等部位设置导墙。
2、导墙混凝土强度:C20现浇素混凝土。
3、导墙高度：高度不小于200mm（具体按砌块排版决定);4、导墙支模要求：4。
1。
导墙支模前应对旧混凝土面进行凿毛处理（凿毛可采用点状或条状凿毛，当采取条状凿毛时需沿墙方向凿毛,严禁横向凿毛防止形成渗水带）及垃圾清理并浇水清理干净.厨房、卫生间部位导墙内采用冲击钻钻孔,插入定位钢筋，防止导墙移位。
4。
2。
导墙支模：导墙支模时应先按照施工员所放的控制线打好定位筋再进行支模.导墙高度≤300mm采用卡箍加固间距≤500mm，侧模上下用方木固定。
导墙高度>300mm采用对穿螺杆加固间距≤500mm.导墙施工过程中严禁使用铁丝加固。
（具体做法见图一）图一5、导墙混凝土浇筑要求:5。
1.导墙支模完成后必须对导墙两侧模板进行塞缝处理.5.2。
导墙混凝土浇筑前必须先进行扫浆方可浇砼，浇砼时必须采用小型振动棒进行振捣密实。
浇捣完成后进行二次收面使导墙表面平整并控制好导墙高度，满足砌块皮数。
表面收光效果图二、构造柱、过梁、窗台工程一）构造柱1）构造柱设置部位：1。
墙体长度大于5m或超过层高2倍时的中间或门窗洞口边.2。
填充墙自由端的端部(端部无框架柱约束）3。
门窗洞口宽度大于2m时洞口两边。
4.屋顶女儿墙高度〉0.6m时每隔4m位置或每开间处洞口两边（间隔取小值）。
5。
两种不同墙体材料交接处。
6.电梯井道、设备井道四角无框架柱及剪力墙时。
7.门、窗、配电箱、消火栓等洞口边形成独立砖柱宽度小于等于240mm、混凝土柱或剪力墙边垛小于240mm、窗间墙小于360mm时，砖柱改用钢筋混凝土构造柱。
2)构造柱配筋:（详见下图）1.构造柱植筋要求：构造柱锚入楼层上下混凝土梁或板中的钢筋直径和根数与构造柱纵筋规格和数量一致。
2.钢筋工绑扎构造柱钢筋时严格按规范执行。
并控制好钢筋保护层,防止砼浇筑后露筋。
二次结构-砌体工程学习
构造柱
构造柱与墙体拉结
1、构造柱混凝土强度等级为C20 2、构造柱宽度宜与加气砌块墙厚度相同，其 截面尺寸宜为200mm×墙厚 3、构造柱纵筋与钢筋混凝土构件的连接可采 用预留插筋，亦可采用金属膨胀头或化学浆 锚方式
注：本工程构造柱混凝土强度等级C25
拉结筋长度： 1、非抗震时，不应小于 700mm 2、6度、7度时，宜沿墙全长 贯通 3、8度时应全长贯通
清理阳台、卫生间周边→定位放线→砼凿毛、刷除表面杂质→压力水冲洗→ 支反坎模板→验收→混凝土浇筑→反坎模板拆除→养护
灰缝、搭砌
1、加气砌块墙砌筑时应随砌 随勾缝，灰缝宜内凹2mm3mm； 2、框架填充墙顶处预留的间 隙宜在墙体砌筑15d后封堵； 3、加气砌块砌筑时，应上下 错缝、搭接长度不宜小于砌块 长度的1/3； 4、砌块内外墙墙体应同时咬 槎砌筑，临时间断时可留成斜 槎，不得留“马牙槎”，水平灰 缝饱满度不应小于90%，垂直 度砂浆饱满度不应小于80%；
构造柱顶与框架梁连 接处柔性连接做法
填缝做法
压顶梁
顶部为自由端的加气砌 块隔墙，顶面应设压顶 梁，压顶梁纵筋应与墙 端钢筋混凝土柱锚拉
窗口过梁与窗台梁
窗口上下加固筋
坎台
在厨房、卫生间、浴室等处采用轻骨料混凝土小型空心砌块、蒸压加气混凝 土砌块砌筑墙体时，墙底部宜现浇混凝土坎台，其高度宜为200mm。
二次结构（砌体填充墙）
参考规范： 《砌体结构工程施工质量验收规范》 《L13J3-加气混凝土砌块墙》
目录
01 拉结筋 02 构造柱 03 坎台 04 压顶 05 灰缝
06 搭砌
拉结筋、构造柱、压顶
构造柱：
构造柱是指为了增强建筑物的整体 性和稳定性， 多层砖混结构建筑的 墙体中还应设置钢筋混凝土构造柱， 并与各层圈梁相连接，形成能够抗 弯抗剪的空间框架，它是防止房屋 倒塌的一种有效措施。构造柱的设 置部位在外墙四角、错层部位横墙 与外纵墙交接处、较大洞口两侧， 大房间内外墙设置要求也不一致。
二次结构柱和砌体工序
二次结构柱和砌体工序
二次结构柱和砌体工序是建筑施工过程中的重要环节，其施工方法和注意事项如下：
- 反坎：所有可能因积水产生渗漏的墙体底部必须设置C20砼反坎，反坎宽度同墙体厚度，高度≥100mm，且高出周边可能积水的地面完成面标高。
- 过梁：洞口宽度小于600mm大于300mm时，可采用30mm 厚M10水泥砂浆内设2Φ8的钢筋过梁。
洞口宽度大于600mm时，应设置钢筋混凝土过梁，过梁的截面尺寸、配筋、支座长度应根据洞口宽度按设计要求采用。
- 构造柱：构造柱的截面尺寸不应小于（墙厚×200mm），混凝土强度等级不应低于C20。
模板的对拉螺栓或步步紧禁止穿砌体。
柱顶应预留牛腿斜口，待混凝土强度达到100%后，将牛腿处混凝土剔除。
墙长度超过5m应加设构造柱，有特殊要求或宽度超过2.4m的洞口两侧以及墙长大于墙高且端部无柱时应设构造柱于墙端。
- 其他：窗台压顶、门窗固定块、拉结钢筋、顶砖三角砼块、空调预留洞口、腰梁等的设置应符合规范要求。
风井、管井砌筑时，砌
筑内侧必须边砌边抹灰，严格控制抹灰质量。
卫生间墙体建议全部采用实心砖。
在进行二次结构柱和砌体工序施工时，应严格按照规范和设计要求进行，确保工程质量。
二次结构施工算量要点
二次结构施工算量要点：砌体、过梁、构造柱...
1、砌体：砌块、砂浆等材料的选用，首层墙体墙下无梁时的墙下元宝基础，墙体底砌（一般为1-3皮砖砌体），门窗洞口处预埋砼射钉块，墙体顶部防腐木塞、细石砼填缝等
2、过梁：门窗洞口上部过梁根据设计要求选用现浇或预制
3、构造柱：填充墙长度超过5米或层高的2倍时，墙体转角处，纵横墙交接处，直墙端头，电梯井道四角等部位设置构造柱，构造柱上下端楼层出500mm处箍筋加密
4、腰梁：当墙厚大于等于180mm且净高超过4m、或墙厚小于180mm且净高超过3m时，应在墙体半高处或门窗顶标高处设通长圈梁一道，其中内墙在门窗顶设一道兼做过梁，外墙在窗台（压顶）和窗顶处（兼做过梁）各设一道，当外墙窗顶靠近楼层梁时（距离小于1500mm）只在窗台处设一道
5、止水梁（台）：在厨卫间等涉水楼面的四周应设素砼防水导墙
6、素砼门垛：当门窗洞口墙体长度小于等于200mm时，填充墙可用素砼补齐
7、洞口两侧钢筋砼抱框：当洞口宽度大于2100mm时，洞口两侧应加设构造柱，当洞口宽度小于等于2100mm时，洞口两侧应设钢筋砼抱框
8、拉结筋：布置要求，通长或不通长
9、预埋件：拉结筋预埋件，构造柱预埋件等
10、防裂钢丝网：不同材质交接处搭接布置，砌体墙面处满挂等
11、顶层楼梯间的超高；
12、楼梯底部抹灰、涂料、扶手等装修；
13、屋面检修孔；
14、门，窗装饰线条；
15、雨棚顶面抹灰；。
关于砌体及二次结构施工强制性条文规定
关于砌体及二次结构施工强制性条文规定第一条：所有砌体的垂直度及平整度偏差按标准检测要求＜5mm及8mm。
当每层墙体砌筑完成，在二次结构支模前其砌体的垂直度及平整度合格率必须达到100%，否则必须返工修复至合格率100%，由此造成的材料及人工损失均由作业班组负责。
当二次结构完成，砌体垂直度及平整度的不合格点每户必须≦2个点，如超过2个点必须修复，修复责任如支模问题产生偏位由木工负责，如混凝土浇灌产生偏位由泥工班组负责。
第二条：砌体上部斜砖完成后24小时以上才能进行二次结构构造柱及门窗框支模。
二次结构支模前必须对完成的砖砌体进行全部实测合格后交木工班组作业。
未砌筑斜砖不得支模违反本条规定，每单元每层处罚500元。
第三条：马牙槎留置（按深化设计要求）1、马牙槎留置必须先收后进，构造柱两侧砌体牙口留置位置必须一致对称。
同规格砖砌筑的马牙槎留口高度必须一致。
拉结筋应放置在马牙槎先退后进的后进砖上部（包括施工洞口）违反本条规定之一每处处罚50元。
2、马牙槎口宽度标准60mm，当遇转角墙及丁字墙考虑支模螺杆穿孔位置牙口宽度为70mm，砌筑时牙口宽度不得偏差±10mm，违反本条规定，每处处罚30元。
3、马牙槎牙口上下要确保垂直，其上下垂直度偏差不得＞15mm，违反本条规定，每处处罚30元。
4、马牙槎牙口阴角不得残留砂浆，砌筑时必须及时清理干净，违反本条规定，每处处罚20元。
第四条：加气砼砌块断砖不得上墙，如有发现必须及时更换（包括已砌筑好的墙面）这是碧桂园的红线，违反本条规定，发现每块断砖处罚500元。
第五条：加气砼砌块镶砖其镶砖长度必须＞200mm，违反本条规定，每处处罚50元。
第六条：砌筑砂浆灰缝1、卫生间、厨房间实心砖灰缝标准为580mm，砌筑时不得＞600mm，违反本条规定，每处处罚50元，要求头缝＜水平灰缝。
2、加气砼砌块水平灰缝必须＜15mm，违反本条规定，每处处罚50元，要求头缝＜水平灰缝。
二次结构施工算量要点(砌体、过梁、构造柱、腰梁、止水梁)
二次结构施工算量要点（砌体、过梁、构造柱、腰梁、止水梁）
1、砌体：砌块、砂浆等材料的选用，首层墙体墙下无梁时的墙下元宝基础，墙体底砌（一般为1-3皮砖砌体），门窗洞口处预埋砼射钉块，墙体顶部防腐木塞、细石砼填缝等
2、过梁：门窗洞口上部过梁根据设计要求选用现浇或预制
3、构造柱：填充墙长度超过5米或层高的2倍时，墙体转角处，纵横墙交接处，直墙端头，电梯井道四角等部位设置构造柱，构造柱上下端楼层出500mm处箍筋加密
4、腰梁：当墙厚大于等于180mm且净高超过4m、或墙厚小于180mm且净高超过3m时，应在墙体半高处或门窗顶标高处设通长圈梁一道，其中内墙在门窗顶设一道兼做过梁，外墙在窗台（压顶）和窗顶处（兼做过梁）各设一道，当外墙窗顶靠近楼层梁时（距离小于1500mm）只在窗台处设一道
5、止水梁（台）：在厨卫间等涉水楼面的四周应设素砼防水导墙
6、素砼门垛：当门窗洞口墙体长度小于等于200mm时，填充墙可用素砼补齐
7、洞口两侧钢筋砼抱框：当洞口宽度大于2100mm时，洞口两侧应加设构造柱，当洞口宽度小于等于2100mm时，洞口两侧应设钢筋砼抱框
8、拉结筋：布置要求，通长或不通长
9、预埋件：拉结筋预埋件，构造柱预埋件等
10、防裂钢丝网：不同材质交接处搭接布置，砌体墙面处满挂等
11、顶层楼梯间的超高；
12、楼梯底部抹灰、涂料、扶手等装修；
13、屋面检修孔；
14、门，窗装饰线条；
15、雨棚顶面抹灰；。
二次结构施工算量要点(砌体、过梁、构造柱、腰梁、止水梁)
1、砌体：砌块、砂浆等材料的选用，首层墙体墙下无梁时的墙下元宝基础，墙体底砌（一般为1-3皮砖砌体），门窗洞口处预埋砼射钉块，墙体顶部防腐木塞、细石砼填缝等
2、过梁：门窗洞口上部过梁根据设计要求选用现浇或预制
3、构造柱：填充墙长度超过5米或层高的2倍时，墙体转角处，纵横墙交接处，直墙端头，电梯井道四角等部位设置构造柱，构造柱上下端楼层出500mm处箍筋加密
4、腰梁：当墙厚大于等于180mm且净高超过4m、或墙厚小于180mm且净高超过3m时，应在墙体半高处或门窗顶标高处设通长圈梁一道，其中内墙在门窗顶设一道兼做过梁，外墙在窗台（压顶）和窗顶处（兼做过梁）各设一道，当外墙窗顶靠近楼层梁时（距离小于1500mm）只在窗台处设一道
5、止水梁（台）：在厨卫间等涉水楼面的四周应设素砼防水导墙
6、素砼门垛：当门窗洞口墙体长度小于等于200mm时，填充墙可用素砼补齐
7、洞口两侧钢筋砼抱框：当洞口宽度大于2100mm时，洞口两侧应加设构造柱，当洞口宽度小于等于2100mm时，洞口两侧应设钢筋砼抱框
8、拉结筋：布置要求，通长或不通长
9、预埋件：拉结筋预埋件，构造柱预埋件等
10、防裂钢丝网：不同材质交接处搭接布置，砌体墙面处满挂等
11、顶层楼梯间的超高；
12、楼梯底部抹灰、涂料、扶手等装修；
13、屋面检修孔；
14、门，窗装饰线条；
15、雨棚顶面抹灰；。
砌体及二次结构解析
工程名称金禧家园A-1地块6#、7#、8#、14#房施工单位广州天力建筑工程有限公司交底部位填充墙及二次结构砼工序名称砌体及二次结构2、图纸建筑设计要求2.1墙体：墙体除注明者外均为200厚,且轴线居中或墙体齐柱边。
2.2墙体根部坎台的设置：住宅厨卫间离地300处用C20细石混凝土浇筑；多水房间及平屋面退台无门处外墙及空调板、装饰线脚等水平外挑板的外墙以及外墙面与水平板交接处若无砼返梁离地200处均用C20细石混凝土浇筑。
其余未说明墙体离地200处C20细石混凝土浇筑。
2.3到顶的墙体须与梁底板顶紧，做法为:墙体顶上一皮用实心砌块砌筑，上端预留空50用C20细石砼填实。
砼空心砌块墙与钢筋混凝土梁、墙、柱连接应满足《蒸压加气混凝土砌块建筑构造》(03J104)的要求。
2.4防火墙应砌至上层楼板底或梁底，缝隙处应填实，墙身洞口应用非燃烧材料填实。
2.5凡砌体上的门、窗洞口及预留洞顶部过梁、圈梁均按结构图施工，各种门过梁标高均要考虑相应建筑地面面层的建筑厚度，加以适当提高以保证门洞的净高，请施工时注意。
2.6主要设备用房的墙体均需预留设备入口，施工单位须与安装单位配合施工，待设备就位后再封砌墙体。
2.7 通风竖井砌筑时，内壁砌筑砂浆灰缝须饱满，应随砌随抹平压光，保证风道密实，内侧平整，风道底部的建筑垃圾应清理干净。
二、施工准备1材料准备工程名称金禧家园A-1地块6#、7#、8#、14#房施工单位广州天力建筑工程有限公司交底部位填充墙及二次结构砼工序名称砌体及二次结构注：（1）主楼范围内顶层砖砌体砂浆强度等级均为M7.5（2）蒸压灰砂普通砖可用同强度的混凝土普通砖替代。
2 主要机具搅拌机,后台计量设备,5mm筛子、手推车、大铲、铁锹、刀锯、带齿刃、线锤、托线板、小白线、灰桶、铺灰铲、小锤、小水桶、水平尺、砂浆吊斗及垂直运输工具等。
3 作业条件(1)施工部位按楼栋号划分，各楼框架填充墙施工部位，必须在后植筋工程全部完成后，检验合格，方可砌筑。
砌体及二次结构作业技术交底
5.1.13在砌块砌体上，不得作为其他施工临时设施的支撑支承点。
5.1.14做到工完料尽场地清。每施工完一层后，对落地的砂浆、碎砖等应及时清理回收使用或运送至指定地点。
5.1.15不准乱扔烟头，以免引起火灾。
交底人
接受交底人
框架柱间墙体均应设拉结筋（要求同前述）。构造柱砼均应在同层砌体完成后再浇筑，对外墙四周的构造柱在模板安装时于上口位置设浇筑口，砼浇筑完毕三天后凿除多余部位，室内构造柱砼从预留的套筒内灌入，确保节点砼连成整体。
1.2.8.1构造柱支模时，应在模板与砌块之间夹泡沫条（3mm）防止漏浆污染墙面。
1.2.8.2在构造柱两边，为方便构造柱支模必须留设洞口方便穿钢管，按离地300开始。往上按800间距留设。
1.2.10砌筑至梁、板底时应静停7天后再进行施工。
1.2.10.1每天砌筑高度控制在1.4m内。
1.2.10.2所有设计图纸的预留洞、预埋件，应按要求留设，避免后凿。
1.2.11季节性施工：
1.2.11.1冬期施工措施
（1） 冬期施工时砌块不得浇水湿润，也不得使用受冻的砌块。砌筑前应清除表面的污物、冰、雪等。
1.2.9内隔墙沿墙高方向应设置配筋梁（带）等构造措施，竖向间距不大于1m。后砌填充墙高度超过6 m小8米时墙高范围内中间部位增设300高的圈梁,圈梁的设置应保证圈梁间距不大于2m,圈梁主筋4C14 ,箍筋φ6@200,并应与构造柱可靠连接。每隔3米设置构造柱,构造柱截面为墙厚×240 ,纵筋为4 4C14 ,箍筋φ6@200。
1.2.4砌体的垂直缝应与门窗洞口的侧边线相互错开，不得同缝，错开间距应大于150mm，且不得采用砖镶砌。
1.2.5砌筑灰缝要做到横平竖直，砂浆饱满。水平灰缝厚度和垂直灰缝宽度应为8mm至12mm，水平灰缝的砂浆饱满度不得低于90%、垂直灰缝的砂浆饱满度不得低于80%，不得出现瞎缝、透缝、假缝。
5.1.14做到工完料尽场地清。每施工完一层后，对落地的砂浆、碎砖等应及时清理回收使用或运送至指定地点。
5.1.15不准乱扔烟头，以免引起火灾。
交底人
接受交底人
框架柱间墙体均应设拉结筋（要求同前述）。构造柱砼均应在同层砌体完成后再浇筑，对外墙四周的构造柱在模板安装时于上口位置设浇筑口，砼浇筑完毕三天后凿除多余部位，室内构造柱砼从预留的套筒内灌入，确保节点砼连成整体。
1.2.8.1构造柱支模时，应在模板与砌块之间夹泡沫条（3mm）防止漏浆污染墙面。
1.2.8.2在构造柱两边，为方便构造柱支模必须留设洞口方便穿钢管，按离地300开始。往上按800间距留设。
1.2.10砌筑至梁、板底时应静停7天后再进行施工。
1.2.10.1每天砌筑高度控制在1.4m内。
1.2.10.2所有设计图纸的预留洞、预埋件，应按要求留设，避免后凿。
1.2.11季节性施工：
1.2.11.1冬期施工措施
（1） 冬期施工时砌块不得浇水湿润，也不得使用受冻的砌块。砌筑前应清除表面的污物、冰、雪等。
1.2.9内隔墙沿墙高方向应设置配筋梁（带）等构造措施，竖向间距不大于1m。后砌填充墙高度超过6 m小8米时墙高范围内中间部位增设300高的圈梁,圈梁的设置应保证圈梁间距不大于2m,圈梁主筋4C14 ,箍筋φ6@200,并应与构造柱可靠连接。每隔3米设置构造柱,构造柱截面为墙厚×240 ,纵筋为4 4C14 ,箍筋φ6@200。
1.2.4砌体的垂直缝应与门窗洞口的侧边线相互错开，不得同缝，错开间距应大于150mm，且不得采用砖镶砌。
1.2.5砌筑灰缝要做到横平竖直，砂浆饱满。水平灰缝厚度和垂直灰缝宽度应为8mm至12mm，水平灰缝的砂浆饱满度不得低于90%、垂直灰缝的砂浆饱满度不得低于80%，不得出现瞎缝、透缝、假缝。
二次结构及砌体技术交底(enh) - 副本
● 固定块宽度同墙厚，高度应与砌块同高或砌 块高度的1/2且不小于100mm，长度统一为 200mm。固定块用实心砖。最上部（或最 下部）的固定块中心距洞口上下边的距离为 150～200mm，其余部位的中心距不大于 500mm，且均匀分布。
四、顶砌或塞缝要求
● 1、墙体砌筑到离顶板或梁时，应留一定空 隙（约16-18cm高），待填充墙砌筑完并间 隔14天后，用灰砂砖斜砌顶紧；
● 7、沿墙高每隔400mm(加气块)/450mm(泡沫砖)配置2φ6的拉结钢筋，并且要与承重墙、柱拉结连接，伸入 墙内至少1m。
● 8、窗台压顶最薄处厚度不小于100mm，根据《珠海市蒸压加气混凝土砌块填充墙工程专项技术措施》要求， 入墙长度不小于400mm，不应出现蜂窝、开裂等问题(100的墙体为2C12,200的墙体3C12;6@200 )。
● 2、后砌隔墙，当墙长>5m时,墙顶部应与梁或板拉接，构造按图集12G614-1第16页大样5施工。 墙长≤5m时，后砌隔墙顶部拉结按图集12G614-1第16页大样4施工。
七、注意事项
● 3、蒸压泡沫（或加气）混凝土砌块填充墙，墙高2~3m(100~120厚墙)或2~4m(180~350厚墙) 时，在中部沿砌块墙体设置通长钢筋混凝土浇筑带。甲方要求厚度100mm。
● 4、砖砌体的转角处和交接处应同时砌筑，严禁无可靠措施的内外墙分砌施工。
● 5、灰缝横平竖直，厚薄均匀，灰缝厚度控制在12mm，砂浆饱满度不得小于80%，与砼墙交界的位置砂浆 饱满度100%，竖向灰缝不得出现透明缝、假缝、瞎缝，砌体顶部封堵密实(双面勾缝)。
● 6、构造柱马牙槎宽60mm，高度同砌块，先退后进。
● 4、外窗台最高点应比内窗台低20mm，且应向外找坡20%排水。
四、顶砌或塞缝要求
● 1、墙体砌筑到离顶板或梁时，应留一定空 隙（约16-18cm高），待填充墙砌筑完并间 隔14天后，用灰砂砖斜砌顶紧；
● 7、沿墙高每隔400mm(加气块)/450mm(泡沫砖)配置2φ6的拉结钢筋，并且要与承重墙、柱拉结连接，伸入 墙内至少1m。
● 8、窗台压顶最薄处厚度不小于100mm，根据《珠海市蒸压加气混凝土砌块填充墙工程专项技术措施》要求， 入墙长度不小于400mm，不应出现蜂窝、开裂等问题(100的墙体为2C12,200的墙体3C12;6@200 )。
● 2、后砌隔墙，当墙长>5m时,墙顶部应与梁或板拉接，构造按图集12G614-1第16页大样5施工。 墙长≤5m时，后砌隔墙顶部拉结按图集12G614-1第16页大样4施工。
七、注意事项
● 3、蒸压泡沫（或加气）混凝土砌块填充墙，墙高2~3m(100~120厚墙)或2~4m(180~350厚墙) 时，在中部沿砌块墙体设置通长钢筋混凝土浇筑带。甲方要求厚度100mm。
● 4、砖砌体的转角处和交接处应同时砌筑，严禁无可靠措施的内外墙分砌施工。
● 5、灰缝横平竖直，厚薄均匀，灰缝厚度控制在12mm，砂浆饱满度不得小于80%，与砼墙交界的位置砂浆 饱满度100%，竖向灰缝不得出现透明缝、假缝、瞎缝，砌体顶部封堵密实(双面勾缝)。
● 6、构造柱马牙槎宽60mm，高度同砌块，先退后进。
● 4、外窗台最高点应比内窗台低20mm，且应向外找坡20%排水。
