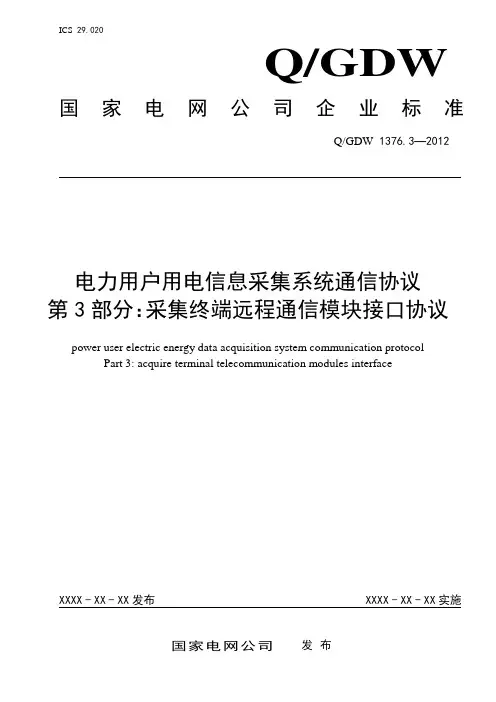

ICS29.020Q/GDW 国家电网公司企业标准Q/GDW 1376.3—2012电力用户用电信息采集系统通信协议第3部分：采集终端远程通信模块接口协议power user electric energy data acquisition system communication protocol Part 3: acquire terminal telecommunication modules interfaceXXXX-XX-XX发布XXXX-XX-XX实施国家电网公司发布目次前言 (II)1 围 (1)2 规性引用文件 (1)3 术语、定义和缩略语 (1)4 接口 (2)4.1 远程通信模块与终端的接口 (2)4.2 通信模块与SIM卡的接口 (3)4.3 通信模块网络工作状态指示 (3)5 功能要求 (3)5.1 基本业务功能 (3)5.2 串行口多路复用 (3)6 命令集 (3)6.1 标准命令集 (3)6.2 扩展命令集 (3)6.3 非透明数据传输命令集 (8)6.4 透明数据传输命令集 (13)6.5 主动上报命令集 (14)6.6 FTP功能命令集 (16)6.7 锁频相关命令集 (19)6.8 卫星定位相关命令 (21)6.9 错误代码 (21)附录A（资料性附录）标准命令集 (23)编制说明 (33)前言Q/GDW 1376—2012《电力用户用电信息采集系统通信协议》是根据国家电网公司2012年度企业标准制修订计划任务（国家电网科[2012]66号）的安排，对Q/GDW 376—2009《电力用户用电信息采集系统通信协议》的修订。

与原标准相比，本次修订做了如下重大调整和修订：——增加了磁场异常事件记录；——增加了终端对时事件记录；——增加了集中器与本地通信模块交互流程；——增加了采集终端远程通信模块接口协议（Q/GDW 1376的第3部分）。

Q/GDW 1376—2012《电力用户用电信息采集系统通信协议》分为下列3个部分：——Q/GDW 1376.1《电力用户用电信息采集系统通信协议第1部分：主站与采集终端通信协议》；——Q/GDW 1376.2《电力用户用电信息采集系统通信协议第2部分：集中器本地通信模块接口协议》；——Q/GDW 1376.3《电力用户用电信息采集系统通信协议第3部分：采集终端远程通信模块接口协议》。

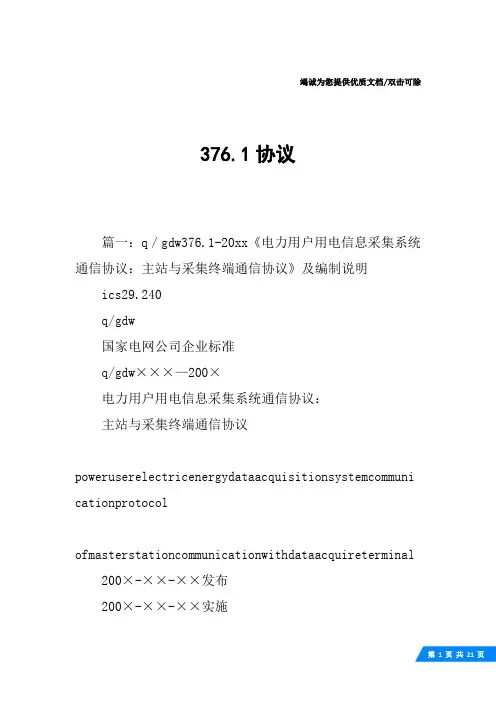

竭诚为您提供优质文档/双击可除376.1协议篇一：q／gdw376.1-20xx《电力用户用电信息采集系统通信协议：主站与采集终端通信协议》及编制说明ics29.240q/gdw国家电网公司企业标准q/gdw×××—200×电力用户用电信息采集系统通信协议：主站与采集终端通信协议poweruserelectricenergydataacquisitionsystemcommuni cationprotocolofmasterstationcommunicationwithdataacquireterminal 200×-××-××发布200×-××-××实施国家电网公司发布q/gdw×××—××××目次前言··································································································································································1范围····························································································································································2规范性引用文件·········································································································································3术语、定义和缩略语·································································································································3.1术语和定义··························································································································3.2符号和缩略语·········································································································································································4帧结构························································································································································4.1参考模型·················································································································································································4.2字节格式·················································································································································································4.3帧格式··································································································································4.4链路传输·················································································································································································4.5物理层接口·············································································································································································5报文应用及数据结构·································································································································5.1确认∕否认（aFn=00h）····················································································································································5.2复位命令（aFn=01h）························································································································································5.3链路接口检测（aFn=02h）················································································································································5.4中继站命令（aFn=03h）····················································································································································5.5设置参数（aFn=04h）························································································································································5.6控制命令（aFn=05h）························································································································································5.7身份认证及密钥协商（aFn=06h）····································································································································5.8请求被级联终端主动上报（aFn=08h）·····························································································································5.9请求终端配置及信息（aFn=09h）····································································································································5.10查询参数（aFn=0ah）·····················································································································································5.11请求任务数据（aFn=0bh）····················································································································(376.1协议)··························5.12请求1类数据（aFn=0ch）··············································································································································5.13请求2类数据（aFn=0dh） (5).14请求3类数据（aFn=0eh）··············································································································································5.15文件传输（aFn=0Fh）······················································································································································5.16数据转发（aFn=10h）······················································································································································附录a（规范性附录）数据格式说明···········································································································附录b（规范性附录）事件代码eRc··········································································································附录c（规范性附录）数据冻结密度···········································································································附录d（规范性附录）出错否认代码eRR··································································································附录e（规范性附录）短信（sms）传输接口分拆····················································································编制说明··························································································································································iq/gdw×××—××××前言按照坚强智能电网建设的总体要求，保证智能电网建设规范有序推进，实现电力用户用电信息采集系统建设“全覆盖、全采集、全预付费”的总体目标，规范统一用电信息采集系统及主站、采集终端、通信单元的功能配置、型式结构、性能指标、通信协议、安全认证、检验方法、建设及运行管理等。

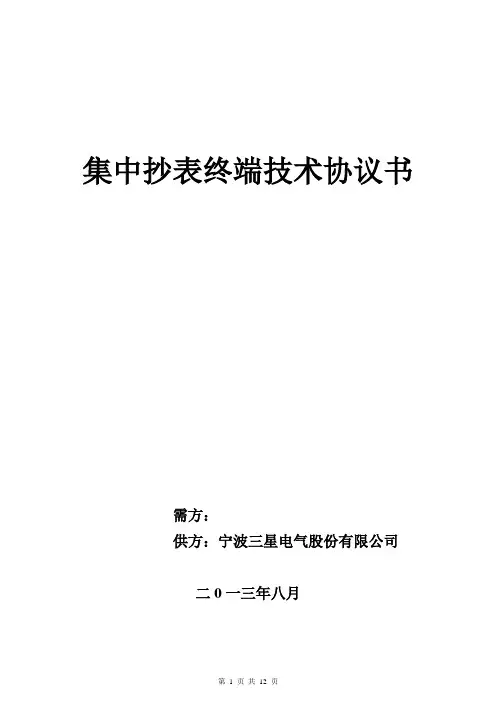

集中抄表终端技术协议书需方：供方：宁波三星电气股份有限公司二0一三年八月集中抄表终端技术协议书1 总则1.1买方使用卖方生产的集中抄表终端（包括集中器和采集器），为督促卖方提高集中抄表终端产品质量，保证买方在集中抄表终端使用期限内稳定、可靠运行，经双方协商一致，特制定本协议，共同遵守。

1.2本技术协议主要的技术依据为以下规范，这些规范的内容与本技术协议具有同等法律效力（若有不一致之处，以招标文件技术规范为准），投标产品应满足下述规范的要求：Q/GDW 373 电力用户用电信息采集系统功能规范Q/GDW 374.2 电力用户用电信息采集系统技术规范第二部分：集中抄表终端技术规范Q/GDW 374.3 电力用户用电信息采集系统技术规范第三部分：通信单元技术规范Q/GDW 375.2 电力用户用电信息采集系统型式规范第二部分：集中器型式规范Q/GDW 375.3 电力用户用电信息采集系统型式规范第三部分：采集器型式规范Q/GDW 379.3 电力用户用电信息采集系统检验技术规范第三部分：集中抄表终端检验技术规范2 技术要求2.1 环境条件2.1.1 参比温度及参比湿度参比温度为23 C；参比湿度为40％～60％。

2.1.2 温湿度范围终端设备正常运行的气候环境条件见表1。

表1 气候环境条件分类-40～+702.3 工作电源2.3.1 工作电源集中器应使用交流三相四线供电，采集器可使用单相或三相四线供电。

2.3.2 通信介质通信介质可采用无线、有线、电力线载波等。

2.3.3 数据传输误码率专用无线、电力线载波信道数据传输误码率应不大于10-5，微波信道数据传输误码率应不大于10-6，光纤信道数据传输误码率应不大于10-9，其他信道的数据传输误码率应符合相关标准要求。

2.3.4 通信协议集中器与主站的通信协议应符合Q/GDW 376.1-2009，集中器与本地通信模块间应支持Q/GDW 376.2-2009，采集器与电能表的数据通信规约应同时支持DL/T645-1997《多功能电能表通讯规约》、DL/T645-2007《多功能电能表通讯规约》及其备案文件。

ICS 29.240备案号：CEC 1312009Q/GDW 国家电网公司企业标准Q / GDW376.2—2009电力用户用电信息采集系统通信协议第二部分：集中器本地通信模块接口协议power user electric energy data acquisiton system communicationprotocolPart 2: concentrator local communication module interface 2009-××-××发布2009-××-××实施国家电网公司发布目次前言 (Ⅱ)1 范围 (1)2 规范性引用文件 (1)3 术语、定义和缩略语 (1)3.1 术语和定义 (1)3.2 符号和缩略语 (2)4 帧结构 (2)4.1 参考模型 (2)4.2 字节格式 (2)4.3 帧格式 (3)4.4 链路传输 (4)4.5 物理接口 (5)5 集中式路由载波通信的用户数据结构 (5)5.1 用户数据区格式 (5)5.2 信息域R (5)5.3 地址域A (7)5.4 应用数据域 (7)5.5 应用数据报文结构 (9)编制说明 (32)可编辑前言按照坚强智能电网建设的总体要求，保证智能电网建设规范有序推进，实现电力用户用电信息采集系统建设“全覆盖、全采集、全预付费”的总体目标，规范统一用电信息采集系统及主站、采集终端、通信单元的功能配置、型式结构、性能指标、通信协议、安全认证、检验方法、建设及运行管理等。

在国家电网公司“电力用户用电信息采集系统建设研究”项目研究成果基础上，国家电网公司营销部组织对国内外采集系统建设应用现状进行调研和分析，并充分结合通信技术、微处理器技术、制造工艺等技术的发展，全面梳理国内外用电信息采集系统相关技术标准，制定了《电力用户用电信息采集系统》系列标准。

本部分是《电力用户用电信息采集系统》系列标准之一，本部分制订过程中多次召集科研、电力部门和生产单位的有经验专家共同讨论，广泛征求意见。

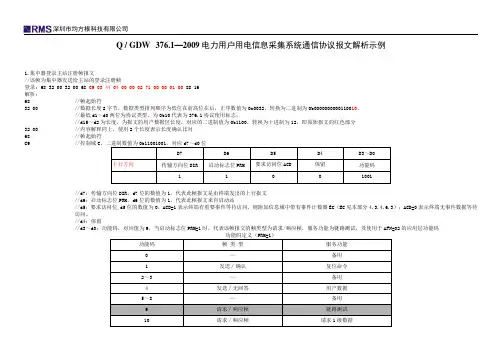

Q / GDW376.1—2009电力用户用电信息采集系统通信协议报文解析示例1.集中器登录主站注册帧报文//该帧为集中器发送给主站的登录注册帧登录: 68 32 00 32 00 68 C9 03 44 04 00 00 02 71 00 00 01 00 88 16解析：68 //帧起始符32 00 //数据长度2字节，数据类型排列顺序为低位在前高位在后，正序数值为0x0032，转换为二进制为0b0000000000110010，//最低d1～d0两位为协议类型，为0b10代表为376.1协议使用标志；//d15～d2为长度，为报文的用户数据区长度，对应的二进制值为0b1100，转换为十进制为12，即原始报文的红色部分32 00 //内容解释同上，使用2个长度表示长度确认比对68 //帧起始符C9 //控制域C//d7：传输方向位DIR，d7位的数值为1，代表此帧报文是由终端发出的上行报文//d6：启动标志位PRM，d6位的数值为1，代表此帧报文来自启动站//d5：要求访问位,d5位的数值为0，ACD=1表示终端有重要事件等待访问，则附加信息域中带有事件计数器EC（EC见本部分4.3.4.6.3）；ACD=0表示终端无事件数据等待访问。

//d4：保留//d3～d0：功能码，对应值为9，当启动标志位PRM=1时，代表该帧报文的帧类型为请求/响应帧，服务功能为链路测试，及使用于AFN=02的应用层功能码文案大全文案大全03 44 04 00 00//地址域：地址域分为三部分，03 44|04 00|00////第一部分为行政区划码A1, 行政区划码按GB 2260—91的规定执行，数据格式为两字节BCD 码-03 44，字节顺序为低位在前高位在后，实际数值应为4403//第二部分为终端地址A2，终端地址A2选址范围为1～65535。

A2=0000H 为无效地址，A2=FFFFH 且A3的D0位为“1”时表示系统广播地址，数据格式为两//字节BIN 码--04 00，字节顺序为低位在前高位在后，实际数值应为0004//第三部分为主站地址和组地址标志A3，A3的D0位为终端组地址标志，D0=0表示终端地址A2为单地址；D0=1表示终端地址A2为组地址；A3的D1～D7组//成0～127个主站地址MSA 。

I
Q/GDW-11-143-2010
前言
本标准是根据各级应用单位的需求，对 Q/GDW-11-143-2008《电能信息采集与管理系统通信协 议（配变终端部分）》进行的修订。
根据国家电网公司电能信息采集与管理系统典型设计的要求,为了规范电能信息采集与管理系 统的通信协议，浙江省电力公司于 2008 年第 1 次组织编写了电能信息采集与管理系统通信协议（配 变终端部分）。
4.1 协议层次描述 .........................................................................................2 4.2 应用层报文格式 ......................................................................................3
Q/ZD
浙江省电力公司企业标准
Q/GDW-11-143-2010
电能信息采集与管理系统通信协议 （配变终端部分）
2010-07-15 发布
2010-10-15 实施
浙江省电力公ቤተ መጻሕፍቲ ባይዱ发布
Q/GDW-11-143-2010
目次
前 言 ............................................................................ Ⅱ 1 范围 ............................................................................ 1 2 规范性引用文件 .................................................................. 1 3 术语和定义 ...................................................................... 1 4 通信协议 ........................................................................ 2

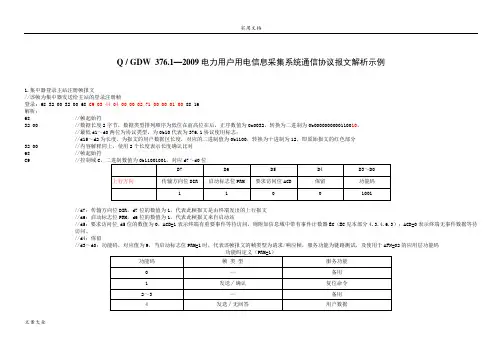

Q / GDW376.1—2009电力用户用电信息采集系统通信协议报文解析示例1.集中器登录主站注册帧报文//该帧为集中器发送给主站的登录注册帧登录: 68 32 00 32 00 68 C9 03 44 04 00 00 02 71 00 00 01 00 88 16解析：68 //帧起始符32 00 //数据长度2字节，数据类型排列顺序为低位在前高位在后，正序数值为0x0032，转换为二进制为0b0000000000110010，//最低d1～d0两位为协议类型，为0b10代表为376.1协议使用标志；//d15～d2为长度，为报文的用户数据区长度，对应的二进制值为0b1100，转换为十进制为12，即原始报文的红色部分32 00 //内容解释同上，使用2个长度表示长度确认比对68 //帧起始符C9 //控制域CD7 D6 D5 D4 D3～D0上行方向传输方向位DIR 启动标志位PRM 要求访问位ACD 保留功能码1 1 0 0 1001//d7：传输方向位DIR，d7位的数值为1，代表此帧报文是由终端发出的上行报文//d6：启动标志位PRM，d6位的数值为1，代表此帧报文来自启动站//d5：要求访问位,d5位的数值为0，ACD=1表示终端有重要事件等待访问，则附加信息域中带有事件计数器EC（EC见本部分4.3.4.6.3）；ACD=0表示终端无事件数据等待访问。

//d4：保留//d3～d0：功能码，对应值为9，当启动标志位PRM=1时，代表该帧报文的帧类型为请求/响应帧，服务功能为链路测试，及使用于AFN=02的应用层功能码功能码帧类型服务功能0 —备用1 发送∕确认复位命令2～3 —备用4 发送∕无回答用户数据5～8 —备用9 请求∕响应帧链路测试10 请求∕响应帧请求1级数据11 请求∕响应帧请求2级数据12～15 —备用03 44 04 00 00 //地址域：地址域分为三部分，03 44|04 00|00//地址域数据格式字节数对应数值行政区划码A1 BCD 2 03 44终端地址A2 BIN 2 04 00主站地址和组地址标志A3 BIN 1 00//第一部分为行政区划码A1, 行政区划码按GB 2260—91的规定执行，数据格式为两字节BCD码-03 44，字节顺序为低位在前高位在后，实际数值应为4403//第二部分为终端地址A2，终端地址A2选址范围为1～65535。

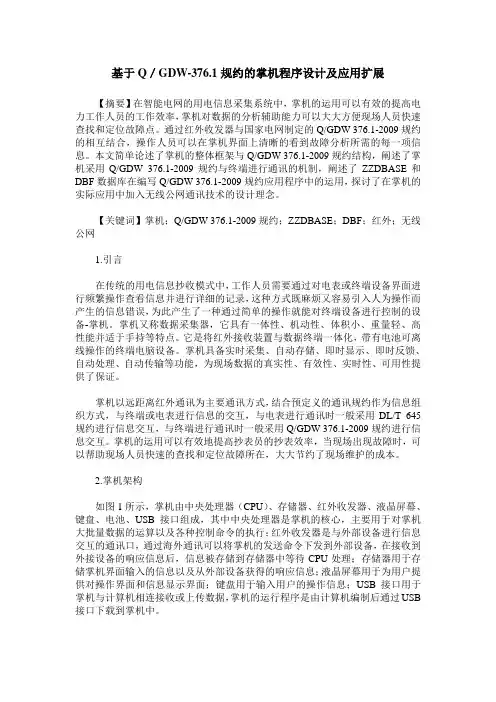

基于Q／GDW-376.1规约的掌机程序设计及应用扩展【摘要】在智能电网的用电信息采集系统中，掌机的运用可以有效的提高电力工作人员的工作效率，掌机对数据的分析辅助能力可以大大方便现场人员快速查找和定位故障点。

通过红外收发器与国家电网制定的Q/GDW 376.1-2009规约的相互结合，操作人员可以在掌机界面上清晰的看到故障分析所需的每一项信息。

本文简单论述了掌机的整体框架与Q/GDW 376.1-2009规约结构，阐述了掌机采用Q/GDW 376.1-2009规约与终端进行通讯的机制，阐述了ZZDBASE和DBF数据库在编写Q/GDW 376.1-2009规约应用程序中的运用，探讨了在掌机的实际应用中加入无线公网通讯技术的设计理念。

【关键词】掌机；Q/GDW 376.1-2009规约；ZZDBASE；DBF；红外；无线公网1.引言在传统的用电信息抄收模式中，工作人员需要通过对电表或终端设备界面进行频繁操作查看信息并进行详细的记录，这种方式既麻烦又容易引入人为操作而产生的信息错误，为此产生了一种通过简单的操作就能对终端设备进行控制的设备-掌机。

掌机又称数据采集器，它具有一体性、机动性、体积小、重量轻、高性能并适于手持等特点。

它是将红外接收装置与数据终端一体化，带有电池可离线操作的终端电脑设备。

掌机具备实时采集、自动存储、即时显示、即时反馈、自动处理、自动传输等功能，为现场数据的真实性、有效性、实时性、可用性提供了保证。

掌机以远距离红外通讯为主要通讯方式，结合预定义的通讯规约作为信息组织方式，与终端或电表进行信息的交互，与电表进行通讯时一般采用DL/T 645规约进行信息交互，与终端进行通讯时一般采用Q/GDW 376.1-2009规约进行信息交互。

掌机的运用可以有效地提高抄表员的抄表效率，当现场出现故障时，可以帮助现场人员快速的查找和定位故障所在，大大节约了现场维护的成本。

2.掌机架构如图1所示，掌机由中央处理器（CPU）、存储器、红外收发器、液晶屏幕、键盘、电池、USB接口组成，其中中央处理器是掌机的核心，主要用于对掌机大批量数据的运算以及各种控制命令的执行；红外收发器是与外部设备进行信息交互的通讯口，通过海外通讯可以将掌机的发送命令下发到外部设备，在接收到外接设备的响应信息后，信息被存储到存储器中等待CPU处理；存储器用于存储掌机界面输入的信息以及从外部设备获得的响应信息；液晶屏幕用于为用户提供对操作界面和信息显示界面；键盘用于输入用户的操作信息；USB接口用于掌机与计算机相连接收或上传数据，掌机的运行程序是由计算机编制后通过USB 接口下载到掌机中。

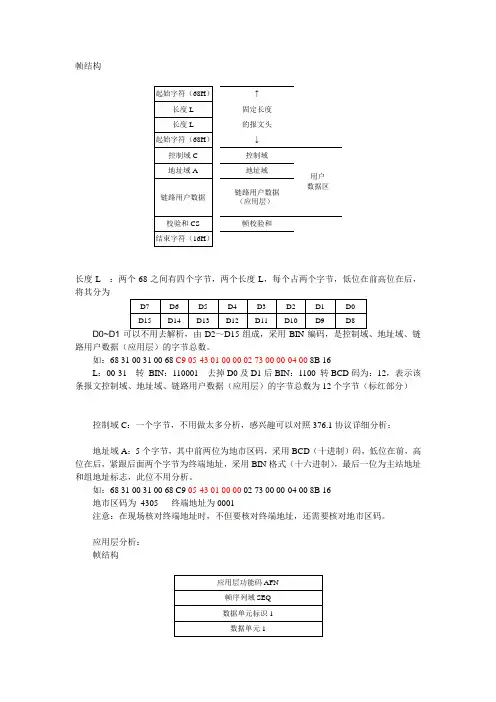

帧结构↑ 固定长度的报文头↓控制域 用户 数据区地址域 链路用户数据（应用层） 帧校验和长度L ：两个68之间有四个字节，两个长度L ，每个占两个字节，低位在前高位在后，将其分为D0~D1可以不用去解析，由D2～D15组成，采用BIN 编码，是控制域、地址域、链路用户数据（应用层）的字节总数。

如：68 31 00 31 00 68 C9 05-43 01 00 00 02 73 00 00-04 00 8B 16L ：00 31 转 BIN ：110001 去掉D0及D1后BIN ：1100 转BCD 码为：12，表示该条报文控制域、地址域、链路用户数据（应用层）的字节总数为12个字节（标红部分）控制域C ：一个字节，不用做太多分析，感兴趣可以对照376.1协议详细分析；地址域A ：5个字节，其中前两位为地市区码，采用BCD （十进制）码，低位在前，高位在后，紧跟后面两个字节为终端地址，采用BIN 格式（十六进制），最后一位为主站地址和组地址标志，此位不用分析。

如：68 31 00 31 00 68 C9 05-43 01 00 00 02 73 00 00-04 00 8B 16 地市区码为 4305 终端地址为0001注意：在现场核对终端地址时，不但要核对终端地址，还需要核对地市区码。

应用层分析： 帧结构应用层功能码AFN由一字节组成，采用二进制编码表示，：SEQ：帧序列域，一个字节，不用过多分析。

数据单元标识信息点（DA）Pn，当为P0时，表示对应终端数据，当为其他时，表示对应某一测量点号数据；Pn算法：Pn由两个字节组成，低位（DA1）在前，高位(DA2)在后Pn=(DA2(转换为十进制)-1)*8+DA1换算为二进制的有效位如：68 1A 01 1A 01 68 4B 39-07 C0 02 02 0D E8 20 05-04 14 06 08 13 40 05 04-14 06 08 13 01 06 04 14 06 08 13 02 06 04 14 06-08 13 04 06 04 14 06 08-13 08 06 04 14 06 08 13-10 0604 14 06 08 13 20 06 04 14 06 08 13 B8 51-01 05 07 00 EF 16Pn为20 05，DA2=05 DA1=20(十六进制)=100000（二进制）=第六位有效Pn=（05-1）*8+6=P38表示请求38号测量点数据信息类DT由信息类元DT1低位和信息类组DT2高位两个字节构成Fn算法：Fn=DT2(转换为十进制)*8+DT1换算为二进制的有效位如：68 1A 01 1A 01 68 4B 39-07 C0 02 02 0D E8 20 05-04 14************-140608 13 01 06 04 14 06 08 13 02 06 04 14 06-08 13 04 06 04 14 06 08-13 08 06 04 14 06 08 13-10 06 04 14 06 08 13 20 06 04 14 06 08 13 B8 51-01 05 07 00 EF 16Fn为04 14 DT2=14 DT1=04 DT2十进制=20 DT1=00000100=第三位有效Fn=20*8+3=F163确定了Fn后，就可以对照规约分析出以上报文内容。

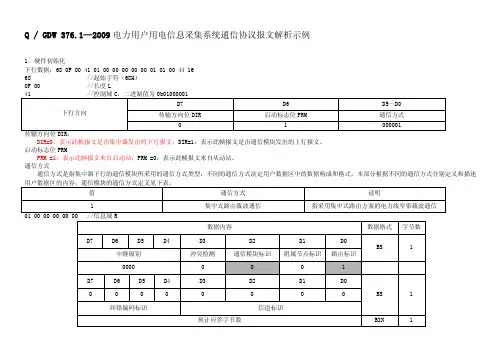

Q / GDW376.1—2009电力用户用电信息采集系统通信协议报文解析示例1．硬件初始化下行数据：68 0F 00 41 01 00 00 00 00 00 01 01 00 44 1668 //起始字符（68H）0F 00 //长度LDIR=0：表示此帧报文是由集中器发出的下行报文；DIR=1：表示此帧报文是由通信模块发出的上行报文。
