雷达系统课后习题和答案雷达原理习题集第一章1-1.已知脉冲雷达中心频率＝3000MHz，回波信号相对发射信号的延迟时间为1000μs，回波信号的频率为3000.01MHz，目标运动方向与目标所在方向的夹角60°，求目标距离、径向速度与线速度。
1-2.已知某雷达对σ= 的大型歼击机最大探测距离为100Km，a）如果该机采用隐身技术，使σ减小到，此时的最大探测距离为多少？b）在a）条件下，如果雷达仍然要保持100Km最大探测距离，并将发射功率提高到10倍，则接收机灵敏度还将提高到多少？1-3. 画出p5图1.5中同步器、调制器、发射机高放、接收机高放和混频、中放输出信号的基本波形和时间关系。
第二章2-1. 某雷达发射机峰值功率为800KW，矩形脉冲宽度为3μs，脉冲重复频率为1000Hz，求该发射机的平均功率和工作比2-2. 在什么情况下选用主振放大式发射机？在什么情况下选用单级振荡式发射机？2-3. 用带宽为10Hz的测试设备测得某发射机在距主频1KHz处的分布型寄生输出功率为10μW，信号功率为100mW，求该发射机在距主频1KHz处的频谱纯度。
2-4. 阐述p44图2.18中和p47图2.23中、的作用，在p45图2.21中若去掉后还能否正常工作？2-5. 某刚性开关调制器如图，试画出储能元件C的充放电电路和①~⑤点的时间波形2-6. 某人工长线如图，开关接通前已充电压10V，试画出该人工长线放电时（开关接通）在负载上产生的近似波形，求出其脉冲宽度L=25μh，C=100pF，=500Ω2.7. 某软性开关调制器如图，已知重复频率为2000Hz，C=1000pF，脉冲变压器匝数比为1：2，磁控管等效电阻=670Ω，试画出充放电等效电路和①~⑤点的时间波形。
若重复频率改为1000Hz，电路可做哪些修改？2.8．某放大链末级速调管采用调制阳极脉冲调制器，已知=120KV，Eg=70V，=100pF，充放电电流I=80A，试画出a,b,c三点的电压波形及电容的充电电流波形与时间关系图。
中国民用航空局空管行业管理办公室编 号：AP-117-TM-2012-02部门代号：TM日 期：2012年11月5日关于下发《民用机场多普勒天气雷达系统技术规范》的通知民航各地区管理局、监管局，各地区空管局、空管分局（站），各机场公司,各运输（通用）航空公司，飞行学院：为了规范民用机场多普勒天气雷达的建设和运行，我办组织制定了《民用机场多普勒天气雷达系统技术规范》，现下发你们，请遵照执行。
民航局空管办二〇一二年十一月五日1目 录第一章总则 (3)第二章系统构成 (3)第三章总体要求 (3)第四章系统功能 (4)第一节一般规定 (4)第二节产品 (5)第三节显示 (7)第五章系统性能 (7)第一节整体性能 (7)第二节各子系统性能 (8)第六章环境适应性 (11)第七章附则 (12)附录一天气雷达图像回波强度彩色色标 (13)附录二雷达生成数据及产品文件格式 (14)2民用机场多普勒天气雷达系统技术规范第一章总则第一条为了规范民用机场多普勒天气雷达系统的建设和运行，依据《中国民用航空气象工作规则》制定本技术规范。
第二条本规范适用于中华人民共和国境内民用机场和军民合用机场民用部分（以下简称民用机场）机场多普勒天气雷达系统的建设和运行。
第三条民用机场多普勒天气雷达系统的构成、总体要求、功能、性能和环境适应性等技术要求应当符合本规范。
第二章系统构成第四条多普勒天气雷达系统主要由天线罩、天线、伺服驱动、发射机、接收机、信号处理器、内设监控、数据处理、数据传输、用户终端、供配电、防雷设施等硬件和相关的系统软件、应用软件构成。
第五条多普勒天气雷达系统按照工作频段分为X波段、C波段和S波段三种。
第六条多普勒天气雷达系统用户终端包括：预报用户终端、其它用户终端（包括观测用户、空中交通服务部门、机场运行管理部门和航空运营人等用户）和系统监控终端等。
第三章总体要求第七条多普勒天气雷达系统应当采用全相干体制。
第八条多普勒天气雷达系统天线罩应当采用刚性结构，应当具有良好的抗风、防水、防潮、防腐蚀能力，应当具有良好的罩内通风及便于维护的照明环境。

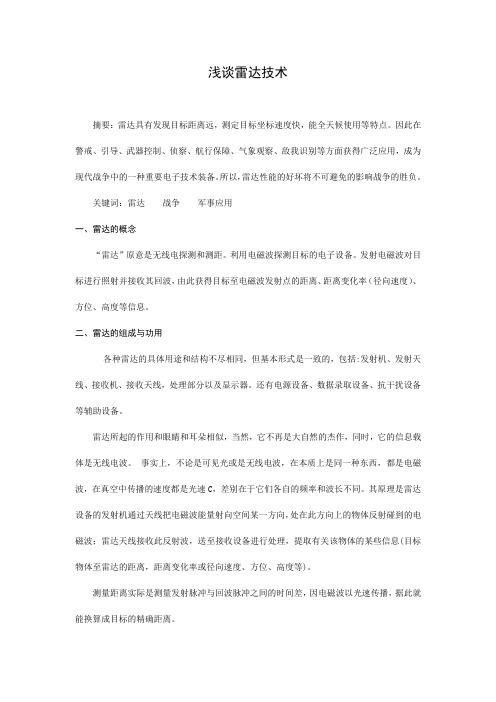

浅谈雷达技术摘要：雷达具有发现目标距离远，测定目标坐标速度快，能全天候使用等特点。
因此在警戒、引导、武器控制、侦察、航行保障、气象观察、敌我识别等方面获得广泛应用，成为现代战争中的一种重要电子技术装备。
所以，雷达性能的好坏将不可避免的影响战争的胜负。
关键词：雷达战争军事应用一、雷达的概念“雷达”原意是无线电探测和测距。
利用电磁波探测目标的电子设备。
发射电磁波对目标进行照射并接收其回波，由此获得目标至电磁波发射点的距离、距离变化率（径向速度）、方位、高度等信息。
二、雷达的组成与功用各种雷达的具体用途和结构不尽相同，但基本形式是一致的，包括:发射机、发射天线、接收机、接收天线，处理部分以及显示器。
还有电源设备、数据录取设备、抗干扰设备等辅助设备。
雷达所起的作用和眼睛和耳朵相似，当然，它不再是大自然的杰作，同时，它的信息载体是无线电波。
事实上，不论是可见光或是无线电波，在本质上是同一种东西，都是电磁波，在真空中传播的速度都是光速C，差别在于它们各自的频率和波长不同。
其原理是雷达设备的发射机通过天线把电磁波能量射向空间某一方向，处在此方向上的物体反射碰到的电磁波；雷达天线接收此反射波，送至接收设备进行处理，提取有关该物体的某些信息(目标物体至雷达的距离，距离变化率或径向速度、方位、高度等)。
测量距离实际是测量发射脉冲与回波脉冲之间的时间差，因电磁波以光速传播，据此就能换算成目标的精确距离。
测量目标方位是利用天线的尖锐方位波束测量。
测量仰角靠窄的仰角波束测量。
根据仰角和距离就能计算出目标高度。
测量速度是雷达根据自身和目标之间有相对运动产生的频率多普勒效应原理。
雷达接收到的目标回波频率与雷达发射频率不同，两者的差值称为多普勒频率。
从多普勒频率中可提取的主要信息之一是雷达与目标之间的距离变化率。
当目标与干扰杂波同时存在于雷达的同一空间分辨单元内时，雷达利用它们之间多普勒频率的不同能从干扰杂波中检测和跟踪目标。
雷达系统导论4四、动目标显示MTI(Moving Target Indicator)、脉冲多普勒雷达PD(Pulsed Doppler)按照《电气与电子工程师协会(IEEE)标准雷达定义》，多普勒雷达是一种利用多普勒效应来确定雷达—目标相对速度径向分量或选择具有径向速度目标的雷达[31]。
脉冲多普勒雷达：采用脉冲方式发射的多普勒雷达。
动目标显示：为增强检测并显示运动目标的一种技术。
共同特点：利用多普勒效应从与目标竞争的、多余的回波即所谓杂波中分离出小的运动目标，杂波是从地面、海、雨和其它流体、箔条、鸟类、昆虫以及极光反射得到的典型回波。
主要区别：《雷达系统导论》认为MTI、PD雷达的区别是它们在脉冲雷达系统中多普勒频移(相对速度)、距离(时延)测量模糊度上的差异。
用低脉冲重复频率(PRF)可以克服距离模糊，用高PRF可克服多普勒频率模糊，但一般难以同时克服两种模糊。
通常MTI雷达的PRF选得较低，以便能克服距离模糊(即没有多次回波)，但频率测量是模糊的并导致了盲速。
而PD雷达具有高的PRF，能克服盲速但存在距离模糊[3]p117~118。
《动目标显示和脉冲多普勒雷达》则认为MTI和PD雷达的区别不在于用低的、中等的或高的PRF，而在于MTI雷达是一个通带—阻带滤波器，而PD雷达是用一组相参积累滤波器。
因此有中PRF的MTI系统、低PRF的PD系统(如动目标检测器MTD)[31]p2。
MTI雷达利用一个梳状滤波器来消除杂波，滤波器的阻带设置在强杂波集中的范围上，而运动目标则通过杂波不占据的那些速度范围。
由于固定目标杂波背景的复杂性，MTI技术抑制地物杂波的能力往往受到限制，达不到对动目标检测的最佳效果。
PD雷达是分辨和增强在一个特定速度带内的目标，同时抑制掉杂波和感兴趣速度带外的其它回波，通常采用一个覆盖所感兴趣速度范围的、与目标响应匹配的相邻多普勒滤波器组，其作用是相对噪声而言相参地积累目标回波。
