电压源与电流源电压源和电流源课件一、电压源和电流源的定义电压源是一种电源设备，其输出电压在一定范围内保持恒定，而输出电流则会根据负载的变化而变化。
电流源则是一种电源设备，其输出电流在一定范围内保持恒定，而输出电压则会根据负载的变化而变化。

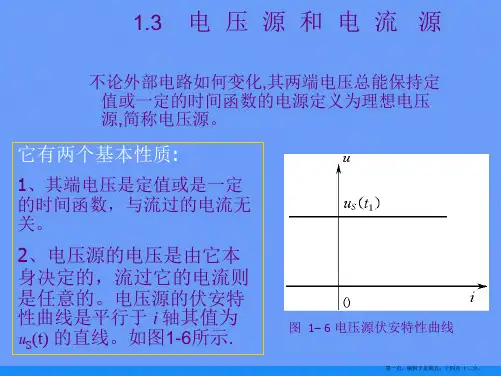

二、电压源和电流源的表示方法电压源可以用一个标有电压值的符号表示，符号的箭头指向表示电压的正方向。
电流源可以用一个标有电流值的符号表示，符号的箭头指向表示电流的正方向。
三、电压源和电流源的性质和特点电压源的主要性质是其输出电压保持恒定，而输出电流则会根据负载的变化而变化。
电压源具有较大的输出阻抗，使得负载的变化对其输出电压的影响较小。
因此，电压源在供电系统中可以作为一个恒定的电压参考点。
电流源的主要性质是其输出电流保持恒定，而输出电压则会根据负载的变化而变化。
电流源具有较小的输出阻抗，使得负载的变化对其输出电流的影响较小。
因此，电流源在供电系统中可以作为一个恒定的电流参考点。
四、电压源和电流源的应用实例电压源在电路中的应用主要是提供稳定的电压参考，如电池、稳压电源等。
电流源在电路中的应用主要是提供稳定的电流参考，如音频放大器、LED驱动器等。
五、电压源和电流源之间的转换关系对于一个给定的电源设备，如果知道其输出电压和输出电流的值，可以通过计算得出其内阻的值。
如果将这个电源设备的内阻视为无穷大，就可以将其视为一个理想的电压源或电流源。
在实际情况中，由于电源设备的内阻不可能为无穷大，因此其输出电压和输出电流会受到负载的影响。
如果将一个理想的电压源与一个理想的电流源进行串联或并联，可以得到另一个新的电源设备。
通过这种方式，可以根据需要将电压源和电流源进行相互转换。
六、电压源和电流源在电路中的作用电压源在电路中的作用主要是提供一个稳定的电压参考点，使得电路中的其他元件可以以此为基准进行工作。
同时，电压源也可以为电路中的元件提供所需的电能。
电流源在电路中的作用主要是提供一个稳定的电流参考点，使得电路中的其他元件可以以此为基准进行工作。

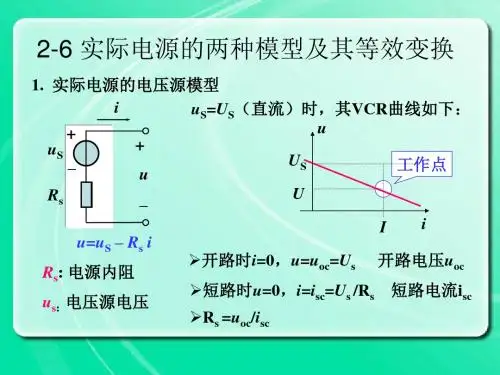

实际电压源与实际电流源一、实际电压源实际电压源的输出电压与输出电流不成线性关系，通常用理想电压源和电阻串联的组合作为实际电压源的电路模型，如图1所示。
图1 实际电压源电路模型图2 实际电压源外特性曲线图1实际电压源电路模型图2实际电压源外特性曲线根据图1所示的电路，可得出实际电压源输出电压U与输出电流I满足如下关系(1)由此可作出实际电压源的外特性曲线，如图2.6所示。
当电压源开路时，I=0，U=U0=US；当电压源短路时，U=0，I=IS=E/RS。
当RS=0时，电压U恒等于电动势，为一定值，其中电流由负载电阻负载电阻RL来确定。
这样的电源称为理想电压源或恒压源。
如果一个电源的内阻远小于负载电阻，即时，则，基本上恒定，可以认为是理想电压源。
注意：理想电压源不允许短路，实际电压源也不允许短路，因其内阻小，若短路，电流很大，可能烧毁电源。
二、实际电流源实际电流源用理想电流源和电阻串联的组合来表示，如图3所示。
图3 实际电流源电路模型图4 实际电流源外特性曲线图3实际电流源电路模型图4实际电流源外特性曲线根据图3所示的电路，可得出实际电流源输出电压U与输出电流I满足如下关系(2)由式(2)可作出电流源的外特性曲线，如图4所示。
当电流源开路时，I=0，U=U0=ISRS；当电流源短路时，U=0，I=IS。
当时（相当于并联支路RS断开），电流I恒等于IS，为一定值，而其两端的电压U由负载电阻RL来确定。
这样的电源称为理想电流源或恒流源。
如果一个电源的内阻远大于负载电阻，即时，则，基本上恒定，可以认为是理想电流源。
